एल्टेक इंडस्ट्रियल बल्क फीड टेलीकॉम पावर आईबीएफ एसी/डीसी 24-220 वीडीसी आउटपुट 2KW-16KW पावर सिस्टम (भाग संख्या: CIO20405.xxx) के साथ
19 इंच पावर कोर आपूर्ति प्रणाली
औद्योगिक बल्क फीड (IBF) इकाई को 2-16KW आउटपुट पावर से 24-220VDC आउटपुट वाले सिस्टम के लिए डिज़ाइन किया गया है।
पावर कोर Flatpack2 रेक्टीफायर के आसपास बनाया गया है, और स्विचगियर, दूरसंचार, आपातकालीन प्रकाश व्यवस्था और अलार्म सिस्टम जैसे अनुप्रयोगों के लिए डिज़ाइन किया गया है,
इसका कॉम्पैक्ट डिजाइन और सरल इंस्टॉलेशन इसे 19 इंच का पावर सप्लाई पैकेज बनाता है।
IBF इकाई का उपयोग एक स्टैंड-अलोन सिस्टम के रूप में या हमारे IBB सिस्टम में एक एकीकृत इकाई के रूप में Flatpack2 रेक्टिफायर के साथ किया जा सकता है।
प्रमुख विशेषताऐं:
• संक्षिप्त परिरूप
• सरल स्थापना
• 85-300 वीएसी इनपुट
• हाउस अप टू 8 रेक्टीफायर्स
• 2-16 किलोवाट आउटपुट
• बल्क फीड आउटपुट
• अधिकतम 300 ए डीसी आउटपुट
• ग्राफिकल 3.2” टीएफटी
• रिमोट के लिए ईथरनेट
• जाल के साथ SNMP प्रोटोकॉल
• 6 डिजिटल रिले आउटपुट
• 6 डिजिटल इनपुट
• वैश्विक अनुपालन
• उन्होंने प्रौद्योगिकी का पेटेंट कराया
अनुप्रयोग
बिजली उपयोगिताएँ
• कम और उच्च वोल्टेज स्विचगियर
• ट्रांसफार्मर और सबस्टेशन
• बिजली उत्पादन और वितरण
• नियंत्रण और सुरक्षा
• स्काडा प्रणाली
• संचार उपकरण
रेलवे और मेट्रो अवसंरचना
• नियंत्रण और सुरक्षा
• सिग्नलिंग
• सुरक्षा प्रणालियाँ
दूरसंचार-मोबाइल/वायरलेस
• एलटीई/4जी/वाईमैक्स
• वितरित एंटीना प्रणाली
• ब्रॉडबैंड
• रेडियो बेस स्टेशन/सेल साइट
तकनीकी डेटा:
| तकनीकी निर्देश | ||||||
| नमूना | आईबीएफ-एसी/डीसी-1PR-Std.Basic | आईबीएफ-एसी/डीसी-2PR-Std.Basic | आईबीएफ-एसी/डीसी-1PR-Ind.Basic | आईबीएफ-एसी/डीसी-2PR-Ind.Basic | ||
| भाग संख्या | CIO20405.xxx | CIO20806.xxx | CIO20405.xxx | CIO20806.xxx | ||
| इनपुट डेटा | ||||||
| वोल्टेज सीमा) | 85 - 300 एसी | |||||
| वृद्धि संरक्षण | ओवीपी कक्षा 2 | |||||
| एसी इनपुट सुरक्षा टीएन नेटवर्क | 3*25 ए एमसीबी (एकल पोल) | 3*40 ए एमसीबी (एकल पोल) | 3*25 ए एमसीबी (एकल पोल) | 3*40 ए एमसीबी (एकल पोल) | ||
| एसी इनपुट सुरक्षा आईटी नेटवर्क | 1*32 ए एमसीबी (तीन पोल) | 1*63 ए एमसीबी (तीन पोल) | 1*32 ए एमसीबी (तीन पोल) | 1*63 ए एमसीबी (तीन पोल) | ||
| रेक्टिफायर में इनपुट सुरक्षा | रेक्टिफायर मॉड्यूल में व्यक्तिगत फ्यूज | |||||
| संबंध |
व्यक्तिगत पेंच टर्मिनल 6 मिमी2 पीई स्क्रू टर्मिनल, अधिकतम 6 मिमी2और M5 केबल सीधे हवाई जहाज़ के पहिये से लग जाता है |
|||||
| उत्पादित आंकड़े | ||||||
| वोल्टेज (डिफ़ॉल्ट) | 24-125 वीडीसी | 24-220 वीडीसी | ||||
| पावर (अधिकतम) @ नाममात्र इनपुट | 8000 डब्ल्यू | 16000 डब्ल्यू | 8000 डब्ल्यू | 16000 डब्ल्यू | ||
| वर्तमान (अधिकतम) @ नाममात्र इनपुट | पिछला पृष्ठ देखें या लागू Flatpack2 डेटाशीट | |||||
| असुरक्षित थोक उत्पादन | • | |||||
| कनेक्शन थोक उत्पादन | M8 बोल्ट | |||||
| बैटरी शंट में निर्मित | • | |||||
| रेक्टिफायर में आउटपुट प्रोटेक्शन | FET या फ्यूज को ब्लॉक करना, शॉर्ट सर्किट प्रूफ और उच्च तापमान संरक्षण | |||||
| नियंत्रण और निगरानी | ||||||
| निगरानी इकाई | स्टैंडर्ड बेसिक के साथ स्मार्टपैक 2 कंट्रोल सिस्टम | इंडस्ट्रियल बेसिक के साथ स्मार्टपैक 2 कंट्रोल सिस्टम | ||||
| स्थानीय ऑपरेशन | डिस्प्ले और कुंजियाँ, मानक ब्राउज़र के माध्यम से वेब इंटरफ़ेस | |||||
| रिमोट ऑपरेशन | वेबपावर (वेब इंटरफेस, एसएनएमपी प्रोटोकॉल और ईमेल) | |||||
| अलार्म रिले (कनेक्शन: क्लैंप 1.5 मिमी2) | 6 x संभावित मुक्त संपर्क (NO, NC, C) [अधिकतम 75 VDC/1,0 A] | |||||
| अलार्म रिले (कनेक्शन: क्लैंप 1.5 मिमी2) | - | 3 x संभावित मुक्त संपर्क (NO,NC,C) [अधिकतम 300 VDC/0,1 A] | ||||
| डिजिटल इनपुट्स | 6x नहीं / एनसी | |||||
| modbus | टीसीपी/आईपी | टीसीपी/आईपी और आरटीयू | ||||
| संचार बंदरगाह | आरजे 45 | आरजे45, आरएस232, आरएस485 | ||||
| बैटरी समरूपता माप | - | • | ||||
| वर्तमान माप | रेक्टिफायर, बैटरी और लोड करंट | |||||
| एलार्म | कम और उच्च आउटपुट वोल्टेज अलार्म (मामूली और प्रमुख स्तर) अर्थ फॉल्ट अलार्म, तापमान अलार्म, एसी इनपुट आउटेज अलार्म, लोड ब्रेकर और बैटरी ब्रेकर अलार्म और बहुत कुछ | |||||
| अन्य निर्दिष्टीकरण | ||||||
| एकांत |
3.0 केवीएसी - आउटपुट में इनपुट 1.5 केवीएसी - पृथ्वी पर इनपुट 0.5 केवीडीसी- अर्थ टू आउटपुट (1.5 केवीडीसी 110 और 220 वी रेक्टिफायर्स के लिए) |
|||||
| परिचालन तापमान | -40 से +45 डिग्री सेल्सियस (-40 से +113 डिग्री फारेनहाइट), आर्द्रता 5 - 95% आरएच गैर-संघनक उच्च तापमान पर आउटपुट पावर डी-दर, लागू रेक्टिफायर के लिए डेटाशीट देखें | |||||
| भंडारण तापमान | -40 से +85 डिग्री सेल्सियस (-40 से +185 डिग्री फारेनहाइट), आर्द्रता 0 - 99% आरएच गैर-संघनक | |||||
| आयाम [डब्ल्यूएक्सडीएक्सएच] | 482*432*222mm (5U) | 482*432*267mm (6U) | 482*432*222mm (5U) | 482*432*267mm (6U) | ||
| वजन (बिना रेक्टिफायर के) | 17 किलो | 16 किलो | 17 किलो | 16 किलो | ||
| डिजाइन मानक | ||||||
| विद्युत सुरक्षा | एन 60950-1 | |||||
| ईएमसी |
ईटीएसआई एन 300 386 वी.1.6.1 एन 61000-6-1 / -2 / -3 / -4 / -5 (मॉड्यूल के आधार पर) |
|||||
| पर्यावरण | ईटीएसआई एन 300 019, ईटीएसआई एन 300 132 - 2 | |||||

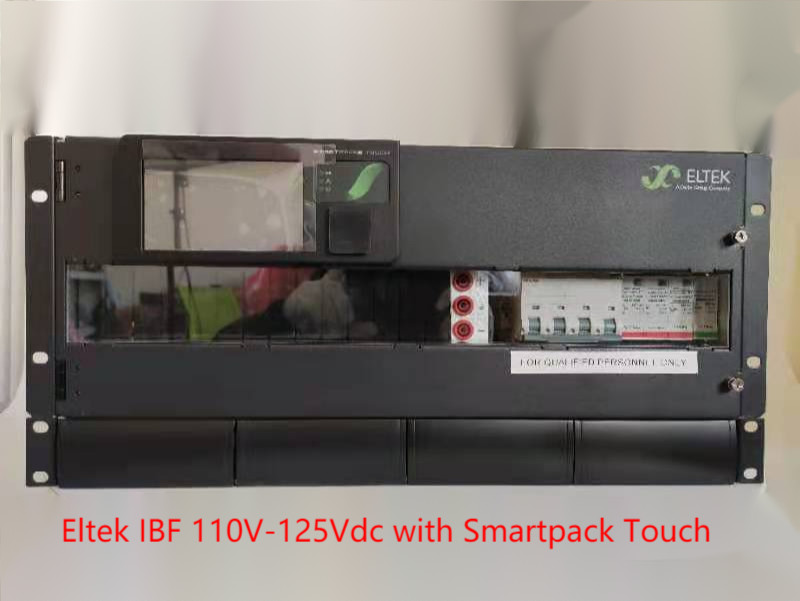

सामने का दृश्य:
समाधान
हम साइट सर्वेक्षण सहित एक संपूर्ण समाधान प्रदान करते हैं, ग्राहक के अनुरोध के अनुसार पेशेवर योजना का प्रस्ताव, तकनीकी सहायता, और चीन में और बाहर दूरसंचार कंपनियों के लिए रखरखाव सेवा प्रदान करते हैं।हमारे पास एक सक्षम टीम और दुनिया भर में विश्वसनीय भागीदारों का एक नेटवर्क है।
सामान्य प्रश्न :
1. आप गुणवत्ता को कैसे नियंत्रित करते हैं?
ए: शिपमेंट से पहले सभी उत्पाद नकली उपयोग परिदृश्य, लोड और पूर्ण लोड और उत्पाद की गुणवत्ता सुनिश्चित करने के लिए वर्तमान साझाकरण परीक्षण हैं।
2. आपकी न्यूनतम आदेश मात्रा क्या है?
ए: कोई न्यूनतम आदेश मात्रा नहीं है, और एक भी किया जा सकता है।फर्क सिर्फ कीमत और शेड्यूल का है।
3. क्या आप अपनी कंपनी का परिचय दे सकते हैं?
ए: मैं बहुत सम्मानित हूं।आपको हमारी कंपनी की जानकारी का अधिक व्यापक और सीधा परिचय देने के लिए मैं आपको कंपनी का परिचय दस्तावेज बाद में भेजूंगा।
4. आपकी कंपनी के क्या फायदे हैं?
ए: पर्याप्त सूची, और आपूर्ति के बाद के नवीनीकरण के लिए आपूर्ति गारंटी, ग्राहकों की विभिन्न आवश्यकताओं के अनुसार लचीला प्रदान किया जाता है, विभिन्न समाधान प्रदान करता है।
5. क्या मैं नमूने भेज सकता हूं? कीमत के साथ मुझे इसकी रिपोर्ट करें?
एक: आप नमूने भेज सकते हैं, नमूने बड़े गर्व के अधीन हैं, और भाड़ा आपके द्वारा वहन करने की आवश्यकता है।
6. आपकी कंपनी गुणवत्ता की समस्या से कैसे निपटती है?
ए: हमारी कंपनी लगभग 10 वर्षों से इस उद्योग को कर रही है।यह पहले से ही एक निश्चित प्रतिष्ठा प्राप्त कर चुका है।हम इसका सावधानीपूर्वक विश्लेषण करेंगे।यदि यह वास्तव में हमारी गुणवत्ता की समस्या है, तो आप निश्चिंत हो सकते हैं कि यह अनुबंध समझौते के अनुसार काम करेगा और चिंताओं के बाद आपको कभी नहीं होने देगा, हमारी सेवा टीम आपकी सेवा करने में प्रसन्न होगी।
7 वूटोपीबोगुणवत्ता ?
ए: नए पैकेज के साथ 100% मूल।हम प्रत्येक आइटम को अच्छी गुणवत्ता के साथ सुनिश्चित करने के लिए पोस्ट करने से पहले प्रत्येक आइटम का परीक्षण करेंगे।
8 एचगारंटी के लिए कितने महीने?
ए: 1 साल की गुणवत्ता गारंटी
9किसी भी घटिया-गुणवत्ता वाले सामान से कैसे निपटें?
ए: गारंटी समय के भीतर किसी भी खराब गुणवत्ता वाले उत्पादों के लिए पोस्ट शुल्क के हमारे शुल्क के साथ सामान पोस्ट किया जा सकता है।
