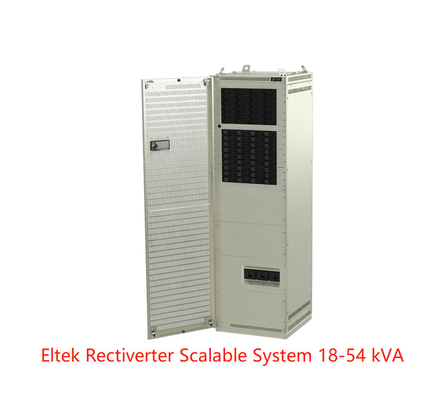

वैकल्पिक ए और बी, एसी इनपुट (CIEJ3642.xxxx) के साथ Eltek रेक्टीवर्टर इंडोर सिस्टम स्केलेबल सिस्टम 18-54 केवीए
स्केलेबल रेक्टीवर्टर इनडोर सिस्टम 400 वीएसी 3-फेज या 230 वीएसी 1-फेज लोड के लिए बैकअप पावर और डीसी लोड और बैटरी चार्जिंग के लिए 48 वीडीसी पावर प्रदान करता है।
स्केलेबल रेक्टीवर्टर इनडोर सिस्टम 400 वीएसी 3-फेज या 230 वीएसी 1-फेज लोड के लिए एसी बैकअप पावर और बैटरी चार्जिंग और वैकल्पिक डीसी लोड के लिए 48 वीडीसी पावर प्रदान करता है।
वैकल्पिक बी-इनपुट (दोहरी एसी इनपुट) के संयोजन में पारंपरिक एटीएस (ऑटोमैटिक ट्रांसफर स्विच) की आवश्यकता समाप्त हो जाती है। जहां ए से बी इनपुट पर स्विच, एसी लोड पर बिना किसी रुकावट के एक सहज संचालन है।
एसी यूपीएस के रूप में उपयोग के लिए दोहरी एसी इनपुट के साथ कॉन्फ़िगर किए जाने पर, यह ईएन 62040-3 के अनुसार - वीएफआई एसएस 111 के रूप में वर्गीकृत होता है।
पैरामीटर्स :
| मॉडल / आदेश देने की जानकारी | 54 केवीए + 72 किलोवाट बी-इनपुट | ||
| उत्पाद परिवार | CIEJ3642.xxxx | ||
| एसी आउटपुट डेटा | |||
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य रेंज)1) | 400 वीएसी 3 चरण (वाई) / 346-415 वीएसी | ||
| आवृत्ति (डिफ़ॉल्ट इन्वर्टर मोड) | 50 हर्ट्ज (अनुकूली) | ||
| आवृत्ति (सेट करने योग्य इन्वर्टर मोड) | 50Hz, 60Hz या अंतिम बार सिंक किया गया 50/60Hz (अनुकूली) | ||
| पावर अधिकतम (निरंतर / अधिभार (<15s)) | 43,2 किलोवाट (54 केवीए) / 72 केवीए | ||
| वर्तमान अधिकतम/चरण (निरंतर / अधिभार (<15s) ) | 78एआरएमएस / 104,4एआरएमएस | ||
| वर्तमान (अधिकतम) त्वरित यात्रा/चरण (20ms) | 380A (6 x नाममात्र) | ||
| होल्ड अप (वोल्टेज डिप्स) (बैटरी पर स्विच करने से पहले) | > 5 एमएस @ 43,2 किलोवाट भार | ||
| टीएचडी | प्रतिरोधक भार पर <1.5% | ||
| आउटपुट सुविधाएँ |
मॉड्यूल: एल और एन में फ्यूज, हॉट प्लगेबल एल1-एल3, एन और पीई के लिए 100 ए एमसीसीबी, एसी आउटपुट व्यक्तिगत स्क्रू टर्मिनल 70 एमएम2 |
||
| डीसी आउटपुट डेटा | |||
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य रेंज) | 53.5 ग्राम रक्षा समिति / 43 - 58 ग्राम रक्षा समिति | ||
| पावर (अधिकतम @nominal इनपुट) | 43,2 किलोवाट 2) | ||
| वर्तमान (अधिकतम @VOUT ≤ 48 ग्राम रक्षा समिति) | 900 ए 2) | ||
| समय पकड़ो, अधिकतम उत्पादन शक्ति | > 10 एमएमएस;VOUT> 41 ग्राम रक्षा समिति | ||
| आउटपुट सुविधाएँ |
शॉर्ट सर्किट प्रूफ, ओवर वोल्टेज शटडाउन M10 बोल्ट के लिए बैटरी इनपुट / आउटपुट कनेक्शन |
||
| इनपुट डेटा | |||
| एसी मेन्स इनपुट वोल्टेज (3 चरण वाई) | 320-475 वीएसी, | ||
| एसी करंट / चरण (नाममात्र आउटपुट वोल्टेज पर) (मॉड्यूल प्रकार के आधार पर) | 92-138 एआरएमएस 4) | ||
| फ़्रीक्वेंसी (डिफ़ॉल्ट: सिंक रेंज) | 47-53 और 57-63 हर्ट्ज | ||
| फ्रीक्वेंसी (सेट करने योग्य: सिंक रेंज) | 47-53 हर्ट्ज, 57-63 हर्ट्ज या दोनों (अनुकूली) | ||
| पावर फैक्टर / टीएचडी | > 0.99 50% भार या अधिक / <3.5% पर | ||
| डीसी वोल्टेज नाममात्र / विस्तारित सीमा (कोई अधिभार नहीं) 3) | 45 - 58 ग्राम रक्षा समिति / 40 - 45 ग्राम रक्षा समिति | ||
| डीसी करंट (अधिकतम) | ओवरलोड (15s) के दौरान 1152 ए / 1620 ए | ||
| इनपुट सुविधाएँ |
मॉड्यूल: एल और एन में फ्यूज, हॉट प्लगेबल, वैरिस्टर, हॉट प्लगेबल 160 ए एमसीसीबी, एसी इनपुट व्यक्तिगत स्क्रू टर्मिनल एल1-एल3, एन और पीई के लिए 70 एमएम2 |
||
| डीसी लोड और बैटरी ब्रेकर विकल्प | बैटरी ब्रेकर | डीसी लोड ब्रेकर | |
| संभावित कॉन्फ़िगरेशन (2 पोल ब्रेकर) | 2*1600 A (4*TPS 2 होल्डर 800-1600 A) | - | |
| संभावित कॉन्फ़िगरेशन (2 पोल ब्रेकर) | 4*600 ए (8*टीपीएस 00 होल्डर 250-600 ए) | - | |
| संभावित कॉन्फ़िगरेशन (2 पोल ब्रेकर) | 2*600 ए (4*टीपीएस 00 होल्डर 250-600 ए) | 2*600 ए (4*टीपीएस 00 होल्डर 250-600 ए) | |
| विकल्प | |||
| बी-इनपुट अधिकतम शक्ति (FP2 HE, 3 kW रेक्टिफायर के साथ) | 72 किलोवाट | ||
| मैनुअल बाईपास स्विच | 2*160 ए | ||
| एलवीबीडी (1-पोल) | 1800 ए | ||
| अन्य विनिर्देश | |||
| दक्षता | >96% (मुख्य मोड (एसी/एसी और एसी/डीसी)), >94% (इन्वर्टर मोड (डीसी/एसी)) | ||
| सुरक्षा वर्ग | आईपी 20 | ||
| परिचालन तापमान | -40 से +55°C (-40 से +131°F), आर्द्रता 5 - 95% RH गैर संघनक | ||
| भंडारण तापमान | -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% RH गैर संघनक | ||
| आयाम [WxDxH] / वजन | 600 x 600x 2000 मिमी (23,7 x 23,7 x 78,8 ”) / 300 किग्रा (1100 पाउंड) | ||
| डिजाइन मानक | |||
| विद्युत सुरक्षा | एन 60950-1, एन 62040-1 यूपीएस सुरक्षा | ||
| ईएमसी |
ईटीएसआई ईएन 300 386 वी.1.6.1, एफसीसी सीएफआर 47 भाग 15 ईएन 61000-6-1 /-2/-3/-4, ईएन 62040-2 |
||
|
पर्यावरण |
ईटीएसआई ईएन 300 019: 2-1 (कक्षा 1.2), 2-2 (कक्षा 2.3) IEC/EN 62040-3:2011 क्लॉज 4.1 RoHS (2011/65/EU) और WEEE (2002/96/EC) के अनुरूप सामान्य परिचालन स्थितियां |
||
|
1) आउटपुट वोल्टेज रेंज कारखाने में कॉन्फ़िगर की गई है और शीर्ष चेसिस में व्यक्तिगत कुंजीयन है 3) 40 - 45 VDC: प्रदर्शन में कमी - AC आउटपुट पर कोई पावर बूस्ट और बढ़ा हुआ वोल्टेज THD नहीं। |
2) एसी लोड की प्राथमिकता है।ज्यादा से ज्यादाउपलब्धडीसी आउटपुट पावर और करंट तत्काल एसी लोड और एसी इनपुट वोल्टेज पर निर्भर है;यानी अधिकतम 28 ,8kW/600 A पूर्ण AC पावर पर और 230VAC के लिए नाममात्र इनपुट। 4) यदि DC वोल्टेज को 43V से नीचे खींचा जाता है तो इनपुट करंट इस स्तर से ऊपर बढ़ सकता है |
||
विकल्प 1
विकल्प 2

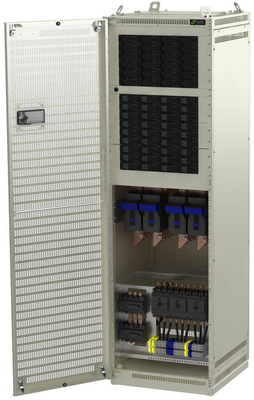

* एक कैबिनेट में एसी और डीसी फ़ीड के साथ इनडोर रेक्टीवर्टर कैबिनेट
