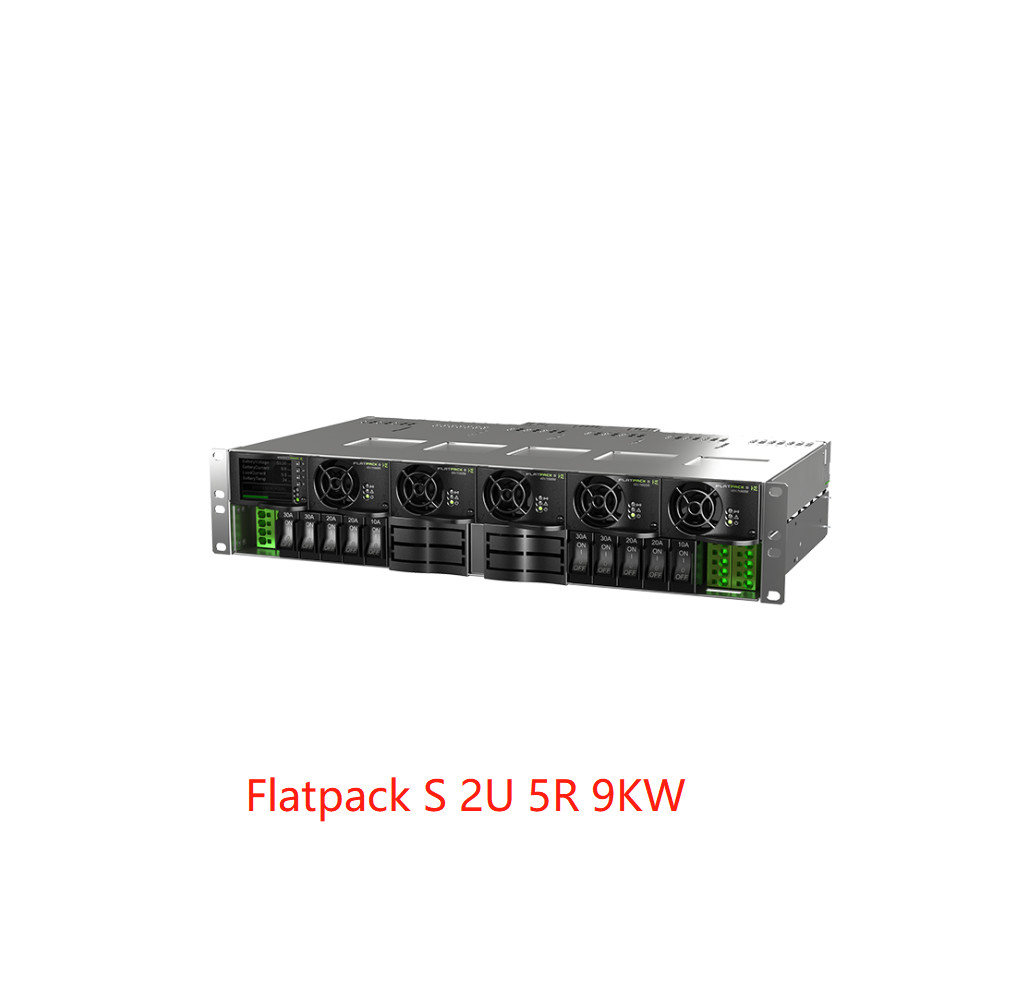

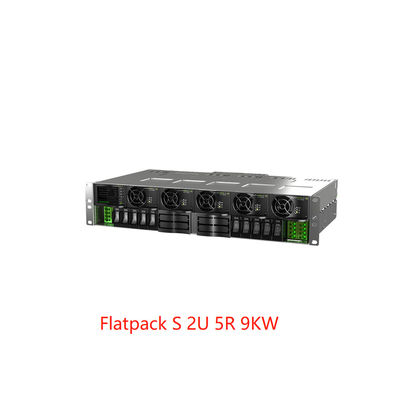

Eltek Flatpack S 2U ऊंचाई 9KW फ्लैटपैक S 48/1800HE 150A (CTOS0502.nnnn) के साथ
यह छोटा पावर डेंस सिस्टम पूरी तरह से प्लग करने योग्य ब्रेकर और रेक्टिफायर पर आधारित है और आपकी आवश्यक एप्लिकेशन को फिट करने के लिए आसानी से कॉन्फ़िगर किया जा सकता है, यहां तक कि फील्ड में भी। फ्लैटपैक एस एचई रेक्टिफायर और स्मार्टपैक एस कंट्रोलर का संयोजन सुरक्षित, विश्वसनीय और पर्यावरण के अनुकूल संचालन सुनिश्चित करता है।
उथली गहराई इसे अधिकांश कैबिनेट के लिए उपयुक्त बनाती है और एक प्रतिस्थापन इकाई के रूप में उत्कृष्ट है। और जैसा कि यह सब अच्छी तरह से सिद्ध Eltek तकनीक पर आधारित है, फ्लैटपैक एस परिवार भविष्य की जरूरतों की कुंजी है।
l संपूर्ण सिस्टम

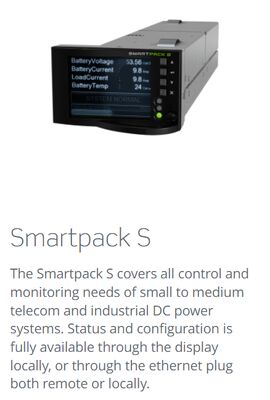

l स्मार्टपैकएस कंट्रोलर
l उच्च दक्षता वाले रेक्टिफायर
l बैटरी वितरण
l लोड वितरण
l 270 मिमी सिस्टम गहराई
l 2U ऊंचाई
l हॉट प्लग करने योग्य रेक्टिफायर
l हॉट प्लग करने योग्य कंट्रोलर
l ईथरनेट पोर्ट के माध्यम से उन्नत नियंत्रण और निगरानी
l बैटरी और लोड के लिए 4 बड़े ब्रेकर पोजीशन
l 10 x 30AMCB वितरण
l पुश-इन फ्रंट कनेक्शन
l LVBD
l LVLD (वैकल्पिक)
पैरामीटर:
| मॉडल | 2BB + 2LB | 2BB + 2LB LVLD | 4BB | |||||
|
पार्ट नंबर (कॉन्फ़िगर किया गया टेलीकॉम पावर सिस्टम) |
CTOS0502.nnnn | CTOS0502.nnnn | CTOS0502.nnnn | |||||
| इनपुट डेटा | ||||||||
| वोल्टेज (रेंज) | 85 से 305 VAC (45–66 Hz) / 85 से 250 VDC | |||||||
| अधिकतम करंट | 21 ARMS | |||||||
| मेन्स कॉन्फ़िगरेशन | 3x सिंगल फेज | |||||||
| कनेक्शन | फास्टन कनेक्टर्स (6.3 मिमी) पर रियर कनेक्शन | |||||||
| आउटपुट डेटा | ||||||||
| नाममात्र वोल्टेज | -48 VDC | |||||||
| अधिकतम करंट CE | 150 ADC | |||||||
| अधिकतम करंट UR (UL मान्यता प्राप्त) | 100 ADC | |||||||
| बैटरी वितरण | ||||||||
| LVBD | डिफ़ॉल्ट | |||||||
| प्लग-इन ब्रेकर (अधिकतम रेटिंग) | 2x 80 A | 2x 80 A | 4x 80 A | |||||
| कनेक्शन | M6 स्टड पर रियर कनेक्शन, 25 मिमी2 अधिकतम | |||||||
| लोड वितरण | ||||||||
| LVLD (बड़े ब्रेकर पर) | n/a | डिफ़ॉल्ट | n/a | |||||
| प्लग-इन ब्रेकर बड़े (अधिकतम रेटिंग) | 2x 80 A | 2x 80 A | n/a | |||||
| कनेक्शन बड़े ब्रेकर | M6 स्टड पर रियर कनेक्शन, 25 मिमी2 अधिकतम | |||||||
| प्लग-इन ब्रेकर छोटे (अधिकतम रेटिंग) | 10 x 30 A 1) | |||||||
| कनेक्शन छोटे प्लग-इन ब्रेकर | फ्रंट कनेक्शन पुश-इन टर्मिनल, 6 मिमी2 अधिकतम | |||||||
| नियंत्रण और निगरानी | ||||||||
| स्मार्टपैक एस | 6x इनपुट / आउटपुट और ईथरनेट 2) | |||||||
| अन्य विशिष्टताएँ | ||||||||
| आयाम (W / H / D) | 19” / 2U / 270 मिमी (रियर टर्मिनल कवर सहित) 3) | |||||||
| वजन (कंट्रोलर, रेक्टिफायर और ब्रेकर के बिना) | 6.3 किलो [13.88 lbs] | |||||||
| माउंटिंग | 19” फ्लश माउंट | |||||||
| कोडिंग (आउटपुट वोल्टेज के मिश्रण को रोकता है) | फ्लैटपैक S 48 V / 1000 W और 1800 W के लिए कोडित | |||||||
| डिजाइन मानक | ||||||||
| विद्युत सुरक्षा | UL60950-1 / EN60950-1 | |||||||
| EMC |
ETSI EN 300 386 v1.6.1 EN 61000-6-1 (प्रतिरक्षा प्रकाश उद्योग) EN 61000-6-2 (प्रतिरक्षा उद्योग) EN 61000-6-3 + A1 (उत्सर्जन प्रकाश उद्योग) EN 61000-6-4 + A1 (उत्सर्जन उद्योग) |
|||||||
| पर्यावरण |
ETS 300 019-2-1 क्लास 1.2 ETS 300 019-2-2 क्लास 2.3 ETS 300 019-2-3 क्लास 3.2 IEC 62040-5-3:2016 खंड 4.2 के अनुसार सामान्य परिचालन स्थितियाँ। IEC 62040-5-3:2016 खंड 4.3 के अनुसार अन्य परिचालन स्थितियों की सलाह दी जानी चाहिए |
|||||||
|
1) प्रत्येक ब्रेकर शाखा (5 x बी-फ्रेम ब्रेकर) कुल में अधिकतम 80 ए के लिए रेटेड 2) स्मार्टपैक एस डेटाशीट देखें 3) उचित वायु प्रवाह के लिए सिस्टम के सामने और पीछे 30 मिमी स्थान की आवश्यकता होती है |
||||||||
