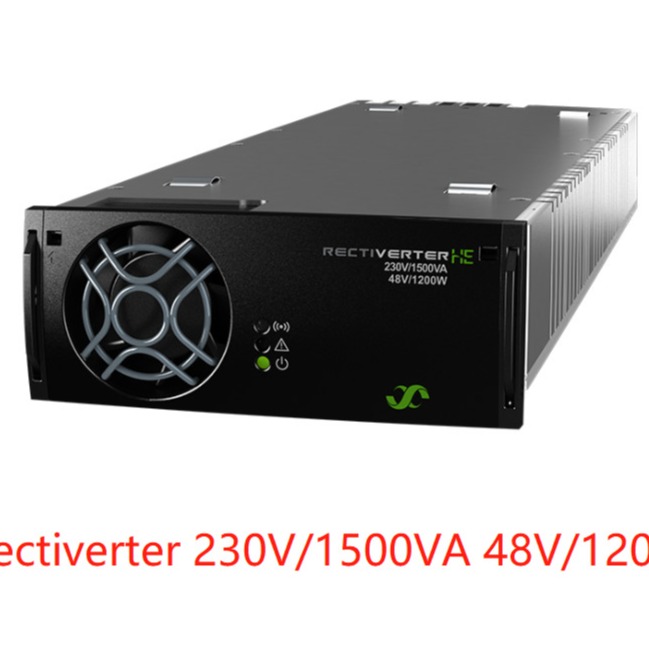

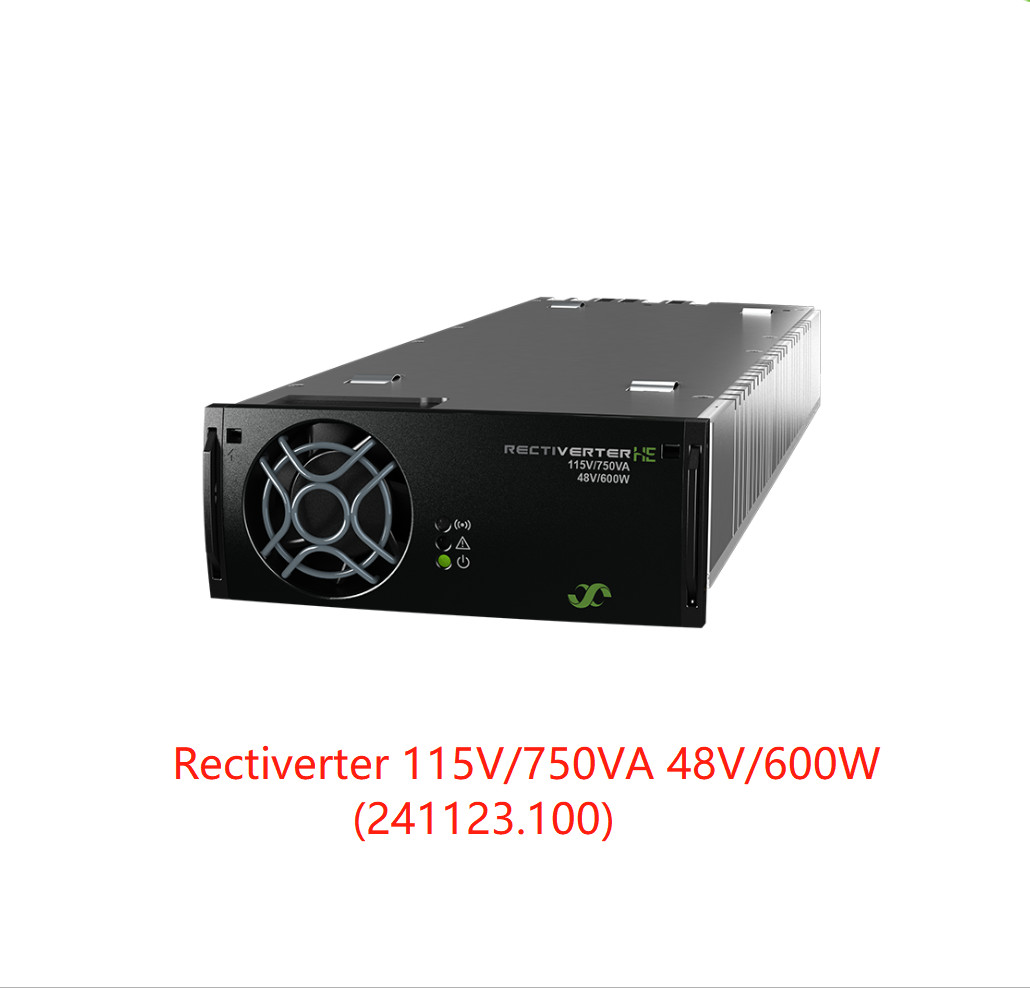

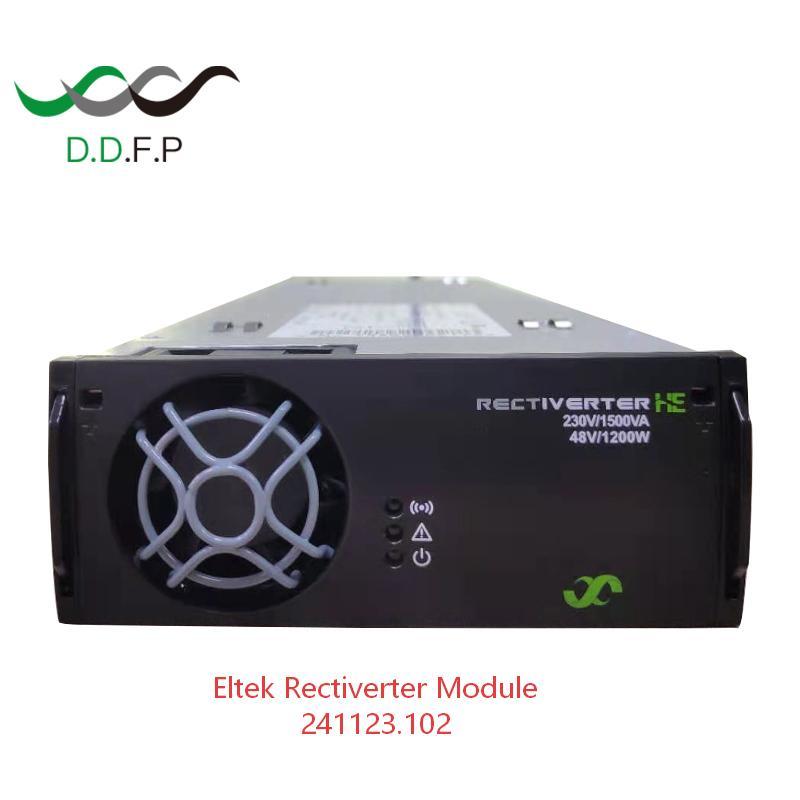

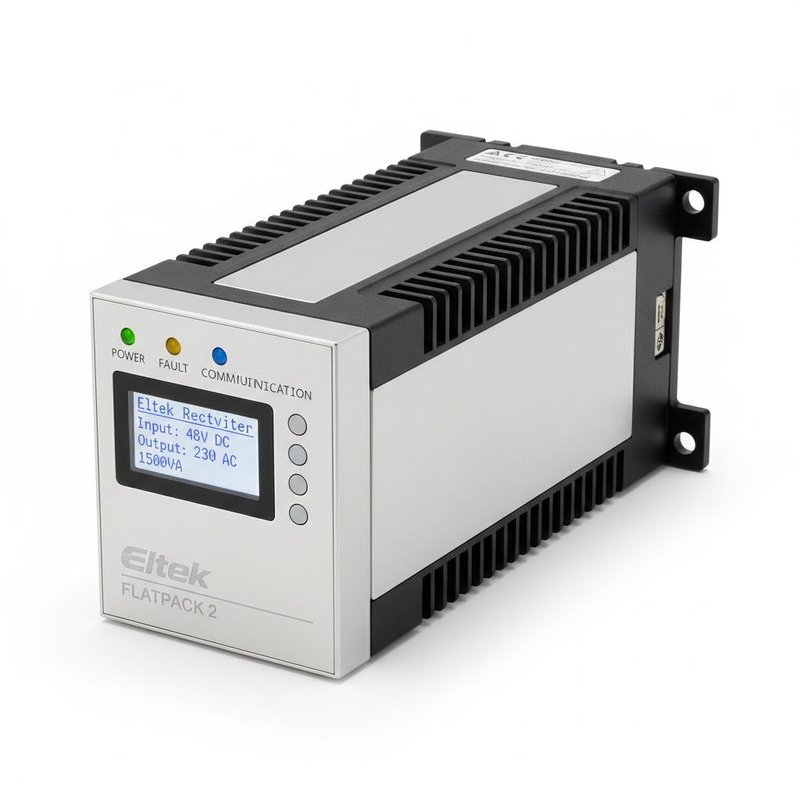

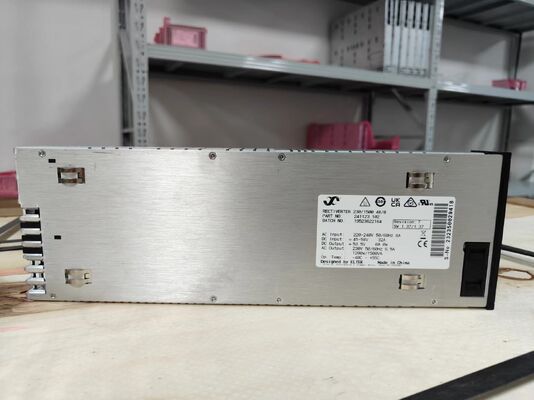

एल्टेक एसी डीसी इन्वर्टर रेक्टीवर्टर 48 वी फ्लैटपैक 2 230/1500 48/1200 और 115/750 48/600 (भाग संख्या: 241123.100)
Flatpack2 HE रेक्टिफायर परिवार से HE तकनीक पर निर्मित रेक्टीवर्टर 230V/1500VA 48V/1200W न्यूनतम नुकसान और पदचिह्न के साथ 230 Vac और 48 Vdc लोड के लिए बैकअप पावर प्रदान करता है।
रेक्टीवर्टर एक 3 पोर्ट डिवाइस है जो 48V बैटरी चार्ज करने में सक्षम है और साथ ही एसी और डीसी लोड के लिए पावर प्रदान करता है।मेन आउटेज के दौरान रेक्टीवर्टर बैटरी में संग्रहीत ऊर्जा का उपयोग करके एसी लोड को फीड करता है।
पैरामीटर:
|
मॉडल / आदेश देने की जानकारी 230/1500 230/1500 230/1500 115/750 115/750 115/750 48/1200 48/150 48/0 48/600 48/75 48/0 |
| भाग संख्या 241123.100 241123.101 241123.102 241123.100L 241123.101L 241123.102L |
| एसी आउटपुट डेटा |
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य सीमा) 230 Vएसी/ 200 - 240 वीएसी115 वीएसी/ 100 - 127 वीएसी |
| आवृत्ति (डिफ़ॉल्ट इन्वर्टर मोड) 50 हर्ट्ज (अनुकूली) 60 हर्ट्ज (अनुकूली) |
| आवृत्ति (सेट-सक्षम इन्वर्टर मोड) 50 हर्ट्ज, 60 हर्ट्ज या अंतिम सिंक 50/60 हर्ट्ज (अनुकूली), 94-106 हर्ट्ज5), 74-76 हर्ट्ज5) |
| अधिकतम शक्ति (निरंतर / अधिभार (<15s)) 1200 डब्ल्यू (1500 वीए) / 2000 वीए 600 डब्ल्यू (750 वीए) / 1000 वीए |
| लोड शेयरिंग ± 5% सक्रिय शक्ति 10 से 100% लोड |
| वर्तमान अधिकतम (निरंतर / अधिभार (<15s)) 6.5 Aआरएमएस/ 8.7 एआरएमएस |
| वर्तमान (अधिकतम) त्वरित यात्रा (20ms) 32 A (6 x नाममात्र) |
| THD <1.5% प्रतिरोधक भार पर |
| एल में सुरक्षा फ्यूज, हॉट प्लग करने योग्य, Varistor |
| डीसी आउटपुट डेटा |
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य सीमा) 53.5 Vडीसी/ 43 - 58 वीडीसी |
| पावर (अधिकतम @nominal इनपुट) 1200 W1)150 डब्ल्यू 0 डब्ल्यू2)600 डब्ल्यू1)75 डब्ल्यू 0 डब्ल्यू2) |
| वर्तमान (अधिकतम @Vबाहर48 वीडीसी) 25 ए1)3.13 ए -2)12.5 ए1)1.56 ए -2) |
| वर्तमान साझाकरण (10 - 100% लोड) ± अधिकतम वर्तमान का 5% 10 से 100% लोड |
| स्टेटिक वोल्टेज विनियमन (10 - 100% लोड) ± 0.5% |
| 10-90% या 90-10% लोड भिन्नता के लिए गतिशील वोल्टेज विनियमन ±5.0%, विनियमन समय <50ms |
| लहर <200 एमवीपीपी, 30 मेगाहर्ट्ज बैंडविड्थ |
| प्रोटेक्शन शॉर्ट सर्किट प्रूफ, ओवर वोल्टेज शटडाउन, रिवर्सेड पोलरिटी, रिवर्सेड पोलरिटी और फ्यूज |
| इनपुट डेटा |
| एसी मेन्स इनपुट वोल्टेज (रेंज / एलवी डिस्कनेक्ट) 185 - 275 वीएसी/ 170 वीएसी95 - 140 वीएसी/ 85 वीएसी |
| एसी करंट (अधिकतम) 11.5 एआरएमएस9.1 एआरएमएस 3)8.2 एआरएमएस 3)11.3 एआरएमएस10.1 एआरएमएस 3)9.2 एआरएमएस 3) |
| आवृत्ति (डिफ़ॉल्ट: सिंक रेंज) 47-53 और 57-63 हर्ट्ज 47-53 और 57-63 हर्ट्ज |
| आवृत्ति (सेट-सक्षम: सिंक रेंज) 47-53 हर्ट्ज, 57-63 हर्ट्ज या दोनों (अनुकूली) |
| पावर फैक्टर / टीएचडी> 0.985 50% लोड या अधिक / <3.5% पर |
| एल और एन में एसी इनपुट प्रोटेक्शन फ्यूज, हॉट प्लग करने योग्य, वैरिस्टर |
| डीसी वोल्टेज नाममात्र / विस्तारित सीमा4)45 - 58 वीडीसी/ 40 - 45 वीडीसी |
| डीसी करंट (अधिकतम) 32 ए / 45 ए अधिभार के दौरान (15 एस) 16 ए / 22.5 ए अधिभार के दौरान (15 एस) |
| अन्य विशिष्टता |
| दक्षता>96% (मुख्य मोड),>94% (इन्वर्टर मोड)>92% (मुख्य मोड),>91% (इन्वर्टर मोड) |
| अलगाव 3.6 केवीडीसी- एसीबंदरगाहोंपीई के लिए, 3 केवीएसी- एसीबंदरगाहोंडीसी कोपत्तन/ कर सकते हैं, 710 वीडीसी- डीसीपत्तनपीई के लिए, 60 वीडीसी- डीसीपत्तनकर सकते हैं |
| अलार्म: लाल एलईडी कम और उच्च मुख्य इनपुट वोल्टेज शटडाउन, उच्च और निम्न तापमान शटडाउन, रेक्टीवर्टर विफलता, अलार्म रिले [अधिकतम 75 वी नहींडीसी/ 100 एमए] आउटपुट पर ओवरवॉल्टेज शटडाउन, पंखे की विफलता, कम आउटपुट वोल्टेज अलार्म, कैन बस की विफलता, सिंक बस (एसी आउटपुट)याDC आउटपुट अलार्म) खो गया और सिंक विफल हो गया |
| चेतावनियां: पीली एलईडी रेक्टीवर्टर पावर डी-रेट मोड में या डीसी या एसी पोर्ट पर पावर या करंट लिमिट मोड में, रिमोट आउटपुट करंट लिमिट सक्रिय, कंट्रोलर के साथ CAN संचार का नुकसान |
| सामान्य ऑपरेशन: ग्रीन एलईडी एसी आउटपुट और / या डीसी आउटपुट ऑन और ओके |
| MTBF (Telcordia SR-332 Iss.I विधि III (a)) 260 000 घंटे (@ टैम्बिएंट: 25 डिग्री सेल्सियस) |
| ऑपरेटिंग तापमान -40 से +75 डिग्री सेल्सियस (-40 से +167 डिग्री फारेनहाइट), आर्द्रता 5 - 95% आरएच गैर-संघनक |
| 55 डिग्री सेल्सियस (131 डिग्री फारेनहाइट) 1200W से 480W @ 75 डिग्री सेल्सियस (167 डिग्री फारेनहाइट) प्रत्येक के लिए तापमान डी-रेटिंग, एसी और डीसी, आउटपुट (कुल बिजली 2000W से 800W) |
| भंडारण तापमान -40 से +85 डिग्री सेल्सियस (-40 से +185 डिग्री फारेनहाइट), आर्द्रता 0 - 99% आरएच गैर-संघनक |
| आयाम [WxHxD] / वजन 109 x 41.5 x 327 मिमी (4.25 x 1.69 x 13") / 1.95 किग्रा (4.3 पाउंड) |
| डिजाइन मानक |
| विद्युत सुरक्षा EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, C22. 2 नंबर 107.3-14 |
|
ईएन 61000-6-1:2019, -6-2:2019, - 6-3:2007 + ए1:2011, - 6-4:2019, आईईसी 61000-6-5:2015 EMC EN 62040-2:2006, EN50121-4:2016+A1:2019, -5:2017+A1:2019 ETSI EN 300 386 V.2.1.1, FCC CFR 47 भाग 15 |
|
EU 2015/863 (RoHS) और 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (कक्षा 1.2) और 2-2 (कक्षा 2.3) आईईसी 62040-5-3:2016 क्लॉज 4.2 के अनुसार पर्यावरण सामान्य परिचालन स्थितियां।आईईसी 62040-5-3:2016 क्लॉज 4.3 के अनुसार अन्य परिचालन स्थितियों की सलाह दी जानी चाहिए |
|
1) एसी लोड की प्राथमिकता है।ज्यादा से ज्यादाउपलब्धडीसी आउटपुट पावर और करंट 3 पर निर्भर है) यदि डीसी पोर्ट 43V से नीचे वोल्टेज को ओवरलोड करता है तो इनपुट करंट इस स्तर से ऊपर बढ़ सकता है।तत्काल एसी लोड और एसी इनपुट वोल्टेज;यानी अधिकतम 800W / 16.6A पूर्ण AC पावर और नाममात्र 4) कम प्रदर्शन - कोई ओवर लोड समर्थन नहीं, और 200 - 240 VAC आउटपुट के लिए THD में वृद्धि होगी और 230V के लिए इनपुट होगाएसी.अधिकतम आउटपुट पावर डी-रेट (230 वीएसी @ 40 वीडीसी के लिए 970W तक) 2) डीसी पोर्ट को अभी भी एक द्वि-दिशात्मक बंदरगाह माना जाना चाहिए;वोल्टेज मौजूद होगा यदि मेन पावर्ड 5) उत्पाद जारी होने के बाद से लागू किया गया, कृपया आवश्यक एचडब्ल्यू / एफडब्ल्यू संशोधन के लिए बिक्री समर्थन से जांच करें |
