H2: मामले की पृष्ठभूमि और साइट प्रतिबंध

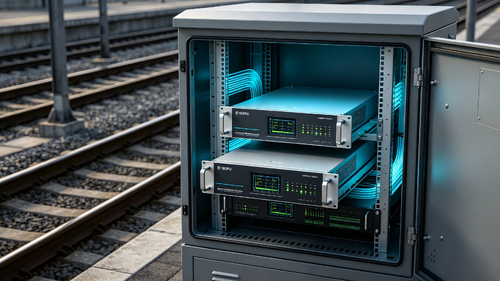

रेल पारगमन सिग्नलिंग, एक्सल-बॉक्स संचार और ट्रैकसाइड निगरानी बुनियादी ढांचे में, एक अत्यधिक विश्वसनीय एसी निर्बाध बिजली आपूर्ति परिचालन सुरक्षा के लिए महत्वपूर्ण लंगर के रूप में कार्य करती है।यह मामला अध्ययन दक्षिण अमेरिका में एक सामूहिक परिवहन लाइन के साथ एक बाहरी कैबिनेट नोड पर लागू किया गया थासाइट पर पर्यावरण ने गंभीर इंजीनियरिंग चुनौतियां पेश कींः कैबिनेट का आंतरिक लेआउट बहुत सीमित था (स्थान की कमी), और खराब ट्रैकसाइड वेंटिलेशन के कारण,गर्मियों के तापमान अक्सर 60°C के करीब पहुंचते हैं (थर्मल तनाव और खराब अपव्यय)पुरानी मोनोलिथिक यूपीएस प्रणालियां अपने भारी पदचिह्न और उच्च गर्मी के तहत उच्च विफलता दर के कारण असंगत थीं,अपर्याप्तता और दीर्घकालिक अपटाइम के लिए उद्योग के पैरामीटर बेंचमार्क को पूरा करने में विफल.
H2: ग्राहक के दर्द बिंदुओं का विश्लेषण
- भारी स्थानिक प्रतिबंध: आउटडोर सिग्नलिंग कैबिनेट के आंतरिक लेआउट पहले से ही अत्यधिक एकीकृत थे, पुराने टॉवर या बड़े रैक-माउंटेड पावर हार्डवेयर के लिए शून्य मार्जिन छोड़ रहे थे।
- थर्मल मैनेजमेंट की विफलताएं: खराब वेंटिलेटेड ट्रैकसाइड संलग्नकों ने पारंपरिक इन्वर्टरों को अति-तापमान के लिए उजागर किया, जिससे सिग्नलिंग नोड्स में अचानक बिजली की विफलता का खतरा था।
- कठिन रखरखाव रसद: ट्रैकसाइड स्टेशन भौगोलिक रूप से बिखरे हुए हैं। पर्यावरण से प्रेरित किसी भी हार्डवेयर पंचर के कारण मेन टाइम टू रिपेयर (एमटीटीआर) लंबा हो जाएगा, जिससे ट्रेन शेड्यूलिंग सुरक्षा सीधे खतरे में पड़ जाएगी।
H2: ब्रावो 25 पर आधारित पैरामेट्रिक तकनीकी समाधान
इन पुरानी बाधाओं का मुकाबला करने के लिए, इंजीनियरिंग टीम ने पारंपरिक पावर टोपोलॉजी को दरकिनार कर दिया, एक मॉड्यूलर इन्वर्टर सिस्टम को तैनात कियाब्रावो 25 - 48/230-277कठोर तकनीकी विनिर्देशों के समर्थन से, साइट पर तैनाती ने अंतिम इंजीनियरिंग स्थिरता प्रदान कीः
- 2RU कॉम्पैक्ट स्ट्रक्चरल लेआउट: मानक 19 इंच के रैक-माउंटेड फॉर्म फैक्टर का उपयोग करके, प्रत्येक इन्वर्टर मॉड्यूल का वजन केवल 4.3 किलोग्राम है।2RUलिफाफे, प्रणाली को सिंक सिग्नलिंग कैबिनेट में पूरी तरह से स्लॉट किया गया, पूरी तरह से अंतरिक्ष की कमी को हल किया।
- 96% उच्च दक्षता थर्मल तनाव को कम करती है: उन्नत चक्र इन्वर्टर (ईसीआई) तकनीक द्वारा संचालित, प्रणाली एसी-टू-एसी रूपांतरण दक्षता से अधिक प्राप्त करती है(96%)ईपीसी मोड में। इसने प्रत्यक्ष बिजली के नुकसान और स्व-गर्मी को कम कर दिया, जो खराब वेंटिलेटेड परिसरों में गर्मी के संचय को मौलिक रूप से कम कर देता है।
- 4300 वीडीसी डायलेक्ट्रिक शक्ति काउंटर ग्रिड सर्ज: मास ट्रांजिट कैटेनरी लाइनों में अक्सर उच्च वोल्टेज ट्रांजिट होते हैं। इन्वर्टर एक डायलेक्ट्रिक शक्ति (DC/AC) प्रदान करता है4300 वीडीसी, एक उच्च मानक भौतिक अलगाव बाधा को पेश करता है जो अत्यधिक वोल्टेज बिजली की विफलताओं के खिलाफ महत्वपूर्ण सिग्नलिंग भार को अलग करता है।
- 0-सेकंड हस्तांतरण समय सिस्टम असामान्यताओं को कम करता है: प्राथमिक ग्रिड और 48 वीडीसी बैटरी भंडारण बैंकों के बीच गतिशील हस्तांतरण के दौरान,दोनों अधिकतम वोल्टेज रुकावट और कुल क्षणिक अवधि सख्ती से 0 सेकंड हैयह शुद्ध सीनस वेव, शून्य-अवरोध क्षमता उपयोगिता ब्लैकआउट के दौरान शून्य डेटा ड्रॉप की गारंटी देती है।
- एल्यूजिनक हेसिंग और 240,000-घंटे एमटीबीएफ: चेसिस खोल जंग प्रतिरोधी से मुहर लगाई गई हैएल्यूसिंक स्टील, GR3108 वर्ग 2 आउटडोर मानकों का पालन करता है। 30 °C परिवेश के तापमान और 80% भार पर MIL-217-F के माध्यम से मापा गया, सिस्टम एक240,000 घंटे का एमटीबीएफ, व्यापक तापमान खिड़की (-20°C से 65°C) में दीर्घकालिक भौतिक-रासायनिक स्थिरता सुनिश्चित करता है।
H3: परिचालन और इंजीनियरिंग विनिर्देशों का सारांश
+-----------------------------------------+
ऑपरेशनल मीट्रिक पैरामीटर मान
+-----------------------------------------+
शारीरिक पदचिह्न मानक 19 इंच रैक / 2 आरयू ऊंचाई
∙ एसी-एसी दक्षता (ईपीसी मोड) ∙ > 96% ∙
∙ ∙ डायलेक्ट्रिक ताकत (DC/AC) ∙ 4300 Vdc ∙
∙∙ वोल्टेज अवरोध / स्थानांतरण ∙ 0 सेकंड ∙
♪ चेसिस सामग्री मानक ♪ Aluzinc स्टील / RoHS अनुरूप ♪
-- ऑपरेटिंग तापमान सीमा -- -20 डिग्री सेल्सियस से 65 डिग्री सेल्सियस
+-----------------------------------------+
H2: परिचालन अंतर्दृष्टि और निष्कर्ष
इस तैनाती से पता चलता है कि उच्च दांव B2B औद्योगिक पटरियों जैसे रेल पारगमन में, जहां अंतरिक्ष, वेंटिलेशन, और विद्युत अलगाव असहमत हैं,उच्च रूपांतरण दक्षता (>96%) और मजबूत डाइलेक्ट्रिक बाधाओं (4300 वीडीसी) के साथ मॉड्यूलर इन्वर्टर प्रौद्योगिकी को लागू करने से पर्यावरण बिगड़ने के जोखिम को बेअसर किया जाता हैकोर आर्किटेक्चर 32 मॉड्यूल तक के समानांतर कॉन्फ़िगरेशन का समर्थन करता है, जिससे तकनीशियनों को महत्वपूर्ण एसी लोड को कम किए बिना हॉट-स्वैपिंग के माध्यम से घटकों को लाइव बदलने की अनुमति मिलती है।यह मिनटों के लिए MTTR को कम करता है, सफलतापूर्वक विरासत प्रतिक्रियाशील रखरखाव को डेटा-संचालित, सक्रिय रक्षा में बदल रहा है।
