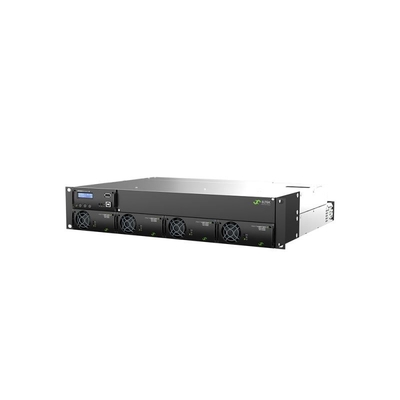

एसी डीसी रेक्टीवर्टर 2यू पावर कोर 6kVA एसी 4.8KW डीसी स्मार्टपैक आर नियंत्रक (भाग संख्या:CTOR0402.1xxx)
रेक्टीवर्टर 2यू पावर कोर एसी और डीसी दोनों फ़ीड को एक 2यू कॉम्पैक्ट यूनिट में जोड़ता है।इसे 230Vac या 115Vac लोड के लिए AC बैकअप पावर प्रदान करें;और DC लोड और बैटरी चार्जिंग के लिए 48Vdc पावर।
AC और DC दोनों के लिए कुल आउटपुट पावर कुल 8KW तक सीमित है, AC और DC आउटपुट सीमा कनेक्टेड लोड के अनुसार सेट की जा सकती है, जहां AC लोड के लिए सीमा 6kVA और DC लोड के लिए अधिकतम 4KW या 8KW है। .
अनुप्रयोग :
टेलीकॉम-मोबाइल/वायरलेस
· एलटीई/4जी/वाईमैक्स
· वितरित एंटीना प्रणाली
· ब्रॉडबैंड
· रेडियो बेस स्टेशन/सेल साइटें
बिजली उपयोगिताएँ
· कम और उच्च वोल्टेज स्विचगियर
· ट्रांसफार्मर और उप स्टेशन
· नियंत्रण एवं सुरक्षा
· स्काडा प्रणाली
रेलवे और मेट्रो बुनियादी ढांचा
· नियंत्रण एवं सुरक्षा
· सिग्नलिंग
प्रमुख विशेषताऐं :
एल कॉम्पैक्ट डिजाइन और सरल स्थापना
एल एकल चरण 230 या 115VAC इनपुट और आउटपुट
एल 48Vdc इनपुट और आउटपुट
एल 4 रेक्टीवर्टर मॉड्यूल तक
एल 8 किलोवाट कुल एसी+डीसी आउटपुट
एल अधिकतम 6kVA एसी आउटपुट
एल अधिकतम 4KW/ 8KW DC आउटपुट
एल 1 या 2 पोल एसी वितरण विकल्प
एल 1 पोल डीसी वितरण विकल्प
एल अंतर्निर्मित स्थानांतरण प्रौद्योगिकी
तकनीकी डेटा:
| मॉडल | 8 किलोवाट, 230 वीएसी | 4 किलोवाट, 115 वीएसी |
| उत्पाद परिवार | CTOR0402.1xxx | CTOR0402.1xxx |
| एसी आउटपुट डेटा | ||
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य रेंज)1) | 230 वीएसी / 200-240 वीएसी | 115 वीएसी / 100-127 वीएसी |
| फ़्रिक्वेंसी (इन्वर्टर मोड - डिफ़ॉल्ट) | 50 हर्ट्ज़ (अनुकूली) | 60 हर्ट्ज (अनुकूली) |
| फ़्रिक्वेंसी (इन्वर्टर मोड - सेटटेबल) | 50 हर्ट्ज़, 60 हर्ट्ज़ या अंतिम बार सिंक किया गया 50/60 हर्ट्ज़ (अनुकूली) | |
| अधिकतम शक्ति (निरंतर/अधिभार <15एस) | 4800 डब्ल्यू (6000 वीए) / 8000 वीए | 2400 डब्ल्यू (3000 वीए) / 4000 वीए |
| वर्तमान अधिकतम (निरंतर / अधिभार <15s) | 26 भुजाओं/34,8 भुजाओं | |
| वर्तमान (अधिकतम) त्वरित यात्रा (20ms) | 128 ए (6 x नाममात्र) | |
| होल्ड अप (वोल्टेज डिप्स) (बैटरी पर स्विच करने से पहले) | 5 एमएस | 5 एमएस |
| टीएचडी | < 1,5 % प्रतिरोधक भार पर | |
| सुरक्षा | एल में फ्यूज, हॉट प्लगेबल, वैरिस्टर | |
| डीसी आउटपुट डेटा | ||
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य रेंज) | 53,5 वीडीसी/43-58 वीडीसी | |
| पावर (अधिकतम @नाममात्र इनपुट) | 4800 डब्ल्यू2) | 2400 डब्ल्यू2) |
| वर्तमान (अधिकतम @VOUT ≤ 108 वीडीसी) | 100 ए2) | 50 ए2) |
| वर्तमान साझाकरण (10 - 100% लोड) | 10 से 100% लोड तक अधिकतम करंट का ±5% | |
| सुरक्षा | शॉर्ट सर्किट प्रूफ, ओवर वोल्टेज शटडाउन, उलट ध्रुवीयता और फ्यूज | |
| इनपुट डेटा | ||
| एसी मेन्स इनपुट वोल्टेज (रेंज / एलवी डिस्कनेक्ट) | 185-275 वीएसी/170 वीएसी | 95-140 वीएसी / 85 वीएसी |
| एसी करंट (अधिकतम - मॉड्यूल प्रकार पर निर्भर करता है) | 32,8-46 हथियार 3) | 36,8-45,2 हथियार 3) |
| फ़्रिक्वेंसी (डिफ़ॉल्ट: सिंक रेंज) | 47-53 और 57-63 हर्ट्ज़ | 57-63 एवं 47-53 हर्ट्ज़ |
| फ़्रिक्वेंसी (सेटटेबल: सिंक रेंज) | 47-53 हर्ट्ज़, 57-63 हर्ट्ज़ या दोनों (अनुकूली) | |
| पावर फैक्टर/टीएचडी | > 70% या अधिक लोड पर 0,99 / <3,5 % | |
| डीसी वोल्टेज नाममात्र / विस्तारित सीमा4) | 45-58 वीडीसी / 40-45 वीडीसी | |
| डीसी करंट (अधिकतम) | ओवरलोड के दौरान 128 ए/180 ए (15 एस) | ओवरलोड के दौरान 64 ए / 90 ए (15 एस) |
| इनपुट सुविधाएँ |
एल और एन में फ्यूज, हॉट प्लगेबल, वैरिस्टर एसी इनपुट व्यक्तिगत स्क्रू टर्मिनल 4 मिमी2एल, एन और पीई के लिए (4x एकल चरण) |
|
| विकल्प | ||
| नियंत्रण यूनिट | स्मार्टपैक आर | |
| अलार्म कनेक्शन | एक्सटेंशन अलार्म कार्ड (6x डिजिटल इनपुट और 6x रिले) | |
| बैटरी वितरण | अधिकतम.2x 100 ए या 1x 150 ए | |
| एलवीबीडी | 150ए (वैकल्पिक) | |
| एसी वितरण | अधिकतम.3x 16 ए (1 पोल) या 1x 16 ए (2 पोल) एमसीबी | |
| डीसी वितरण | अधिकतम.3x 60 ए (1 पोल) एमसीबी | |
| अन्य विशिष्टता | ||
| क्षमता | > 96 % (मेन मोड), > 94 % (इन्वर्टर मोड) | >92% (मेन मोड), >91% (इन्वर्टर मोड) |
| परिचालन तापमान | -40 से +55 डिग्री सेल्सियस (-40 से +131 डिग्री फारेनहाइट), आर्द्रता 5-95 % आरएच गैर-संघनक | |
| भंडारण तापमान | -40 से +85 डिग्री सेल्सियस (-40 से +185 डिग्री फारेनहाइट), आर्द्रता 0-99 % आरएच गैर-संघनक | |
| आयाम [डब्ल्यू एक्स डी एक्स एच] | 483 x 386 x 97 मिमी (19 x 15.2 x 3.8 इंच) | |
| वज़न | 9,9 किग्रा (21,8 पाउंड) | |
| डिज़ाइन मानक | ||
| विद्युत सुरक्षा | EN 60950-1, EN 62040-1 यूपीएस सुरक्षा | |
|
ईएमसी |
ईटीएसआई एन 300 386 वी2.1.1, एफसीसी सीएफआर 47 भाग 15 एन 62040-2 EN 61000-6-1/-2/-3/-4 |
|
|
पर्यावरण |
ईटीएसआई एन 300 019: 2-1 (कक्षा 1.2), 2-2 (कक्षा 2.3) और 2-3 (कक्षा 3.2) आईईसी 62040-3:2011 खंड 4.2 के अनुसार सामान्य परिचालन स्थितियाँ।आईईसी 62040-3:2011 खंड 4.3 के अनुसार अन्य परिचालन शर्तों की सलाह दी जानी चाहिए RoHS 3 (2015/863/EU) और WEEE (2008/98/EC) के अनुरूप |
|
समाधान
हम चीन के अंदर और बाहर दूरसंचार कंपनियों के लिए साइट सर्वेक्षण, ग्राहक के अनुरोध के अनुसार पेशेवर योजना का प्रस्ताव, तकनीकी सहायता और रखरखाव सेवा सहित संपूर्ण समाधान प्रदान करते हैं।हमारे पास एक सक्षम टीम और दुनिया भर में भरोसेमंद साझेदारों का एक नेटवर्क है।
सामान्य प्रश्न :
1. आप गुणवत्ता को कैसे नियंत्रित करते हैं?
ए: शिपमेंट से पहले सभी उत्पादों को उत्पाद की गुणवत्ता सुनिश्चित करने के लिए उपयोग परिदृश्यों, लोड और पूर्ण लोड और वर्तमान साझाकरण परीक्षण का अनुकरण किया जाता है।
2. आपकी न्यूनतम ऑर्डर मात्रा क्या है?
उत्तर: कोई न्यूनतम ऑर्डर मात्रा नहीं है, और एक भी किया जा सकता है।फर्क सिर्फ कीमत और शेड्यूल का है।
3. क्या आप अपनी कंपनी का परिचय दे सकते हैं?
उत्तर: मैं बहुत सम्मानित महसूस कर रहा हूं.मैं आपको हमारी कंपनी की जानकारी का अधिक व्यापक और प्रत्यक्ष परिचय देने के लिए कंपनी का परिचय दस्तावेज़ बाद में भेजूंगा।
4. आपकी कंपनी के क्या फायदे हैं?
ए: आपूर्ति के बाद के नवीनीकरण के लिए पर्याप्त सूची, और आपूर्ति की गारंटी, ग्राहकों की विभिन्न आवश्यकताओं के अनुसार लचीला, विभिन्न समाधान प्रदान करना।
5. क्या मैं नमूने भेज सकता हूँ? कीमत के साथ मुझे इसकी सूचना दें?
ए: आप नमूने भेज सकते हैं, नमूने बड़े गर्व के अधीन हैं, और माल ढुलाई आपको वहन करनी होगी।
6. आपकी कंपनी गुणवत्ता संबंधी समस्या से कैसे निपटती है?
उत्तर: हमारी कंपनी लगभग 10 वर्षों से यह उद्योग कर रही है।इसकी पहले से ही एक निश्चित प्रतिष्ठा रही है।हम इसका सावधानीपूर्वक विश्लेषण करेंगे.यदि यह वास्तव में हमारी गुणवत्ता की समस्या है, तो आप निश्चिंत हो सकते हैं कि यह अनुबंध समझौते के अनुसार काम करेगा और चिंताओं के बाद आपको कभी कुछ नहीं होने देगा, हमारी सेवा टीम आपकी सेवा करने में प्रसन्न होगी।
7 डब्ल्यूटोपी एबोक्या गुणवत्ता?
उत्तर: नए पैकेज के साथ 100% मूल।हम यह सुनिश्चित करने के लिए पोस्ट करने से पहले प्रत्येक आइटम का परीक्षण करेंगे कि प्रत्येक आइटम अच्छी गुणवत्ता वाला है।
8 एचगारंटी के लिए कितने महीने?
उत्तर: 1 वर्ष की गुणवत्ता की गारंटी
9किसी भी घटिया गुणवत्ता वाले सामान से कैसे निपटें?
उत्तर: गारंटी समय के भीतर किसी भी खराब गुणवत्ता वाले उत्पाद के लिए पोस्ट शुल्क के हमारे शुल्क के साथ सामान पोस्ट किया जा सकता है।
