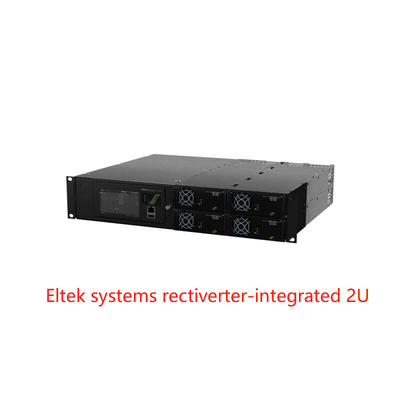

Eltek Rectiverter 2U, 6kVA एकीकृत प्रणाली 220 वीडीसी स्मार्टपैक2 टच और बुनियादी औद्योगिक CIOR0402.XXX के साथ सिस्टम
रेक्टइंवर्टर 2U 19 इंच एकीकृत प्रणाली का उपयोग औद्योगिक अनुप्रयोगों में बड़े पैमाने पर एसी और डीसी आउटपुट के साथ मानक एकल प्रणाली के रूप में किया जा सकता है जहां 230 / 115Vac और 220Vdc बैकअप की आवश्यकता होती है।
एसी और डीसी दोनों के लिए कुल आउटपुट शक्ति कुल 8KW तक सीमित है, एसी और डीसी आउटपुट सीमाओं को कनेक्टेड लोड के अनुसार सेट किया जा सकता है,जहां एसी लोड के लिए सीमा अधिकतम 6kVA और डीसी लोड के लिए अधिकतम 4KW और 8KW पर सेट है.
अतिरिक्त विकल्पों के साथ, माप और सिग्नलिंग को फ्लेक्स मॉनिटर CAN नोड के साथ व्यापक रूप से बढ़ाया जा सकता है।
दूरसंचार-मोबाइल/वायरलेस
· एलटीई/4जी/वाईमैक्स
· वितरित एंटेना प्रणाली
· ब्रॉडबैंड
· रेडियो बेस स्टेशन/सेल साइट
बिजली सेवाएं
· निम्न और उच्च वोल्टेज स्विचगियर
· ट्रांसफार्मर और एसयूबी स्टेशन
· नियंत्रण और सुरक्षा
· SCADA प्रणाली
रेलवे और मेट्रो बुनियादी ढांचा
· नियंत्रण और सुरक्षा
· सिग्नलिंग
मुख्य विशेषताएं:
कॉम्पैक्ट डिजाइन और सरल स्थापना
l एकल चरण 230 या 115VAC इनपुट और आउटपुट
l 48Vdc इनपुट और आउटपुट
l 4 रेक्टिवेटर मॉड्यूल तक
l 8KW कुल AC+DC आउटपुट
l अधिकतम 6kVA एसी आउटपुट
l अधिकतम 4KW/ 8KW सीसी आउटपुट
l 1 या 2 पोल एसी वितरण विकल्प
1 पोल डीसी वितरण विकल्प
ट्रांसफर तकनीक में निर्मित
तकनीकी डेटा:
| मॉडल | 8 किलोवाट, 230 वोल्टएसी | 4 किलोवाट, 115 वीएसी |
| उत्पाद परिवार | CIOR0402.1xxx | CIOR0402.1xxx |
| एसी आउटपुट डेटा | ||
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य सीमा)1) | 230 VAC / 200-240 VAC | 115 VAC / 100-127 VAC |
| आवृत्ति (इंवर्टर मोड) | 50 हर्ट्ज (अनुकूली) | 60 हर्ट्ज (अनुकूली) |
| आवृत्ति (इंवर्टर मोड) | 50 हर्ट्ज, 60 हर्ट्ज या अंतिम सिंक 50 / 60 हर्ट्ज (अनुकूली) | |
| अधिकतम शक्ति (निरंतर / अधिभार <15 सेकंड) | 4800 W (6000 VA) / 8000 VA | 2400 W (3000 VA) / 4000 VA |
| अधिकतम वर्तमान (निरंतर / अधिभार <15 सेकंड) | 26 ARMS / 34,8 ARMS | |
| वर्तमान (अधिकतम) त्वरित यात्रा (20ms) | 128 A (6 x नाममात्र) | |
|
(वोल्टेज डिप) (पर स्विच करने से पहले) बैटरी) |
5 एमएस | 5 एमएस |
| टीएचडी | प्रतिरोध भार पर < 1,5 % | |
| सुरक्षा | एल में फ्यूज, गर्म प्लग, वैरिस्टोर | |
| डीसी आउटपुट डेटा | ||
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य सीमा) | 245 VDC / 194-290 VDC | |
| शक्ति (अधिकतम @नामिनल इनपुट) | 4800 W2) | 2400 W2) |
| वर्तमान (अधिकतम @VOUT ≤ 108 VDC) | 22,2 A2) | 11,1 ए2) |
| वर्तमान साझाकरण (10-100% भार) | 10 से 100 प्रतिशत भार से अधिकतम धारा का ±5 प्रतिशत | |
| सुरक्षा | शॉर्ट सर्किट प्रूफ, ओवर वोल्टेज बंद, रिवर्स ध्रुवीयता और फ्यूज | |
| इनपुट DATA | ||
| एसी मुख्य इनपुट वोल्टेज (रेंज / एलवी डिस्कनेक्ट) | 185-275 VAC / 170 VAC | 95-140 VAC / 85 VAC |
| एसी करंट (अधिकतम - मॉड्यूल के प्रकार पर निर्भर करता है) | 32,8-46 ARMS 3) | 36,8-45,2 ARMS 3) |
| आवृत्ति (डिफ़ॉल्टः सिंक रेंज) | 47-53 और 57-63 हर्ट्ज | 57-63 और 47-53 हर्ट्ज |
| आवृत्ति (सेट करने योग्यः सिंक रेंज) | 47-53 हर्ट्ज, 57-63 हर्ट्ज या दोनों (अनुकूली) | |
| पावर फैक्टर/टीएचडी | > 0,99 50% भार या अधिक पर / < 3,5 % | |
| सी.सी. वोल्टेज नाममात्र/विस्तारित सीमा4) | 204-290 VDC / 180-204 VDC | |
| डीसी करंट (अधिकतम) | 26,7 A / 36 A अधिभार के दौरान (15 s) | 12,8 A / 18 A अधिभार के दौरान (15 s) |
| इनपुट विशेषताएं |
एल और एन में फ्यूज, गर्म प्लग करने योग्य, वैरिस्टोर एसी इनपुट व्यक्तिगत पेंच टर्मिनल 4 मिमी2एल, एन और पीई के लिए (4x एकल चरण) |
|
| विकल्प | ||
| नियंत्रण और निगरानी (मास्टर यूनिट) | स्मार्टपैक2 टच | |
| नियंत्रण और निगरानी (मूल इकाई) | स्मार्टपैक2 बुनियादी औद्योगिक | |
| नियंत्रक CAN नोड | Fleximonitor (रिले बॉक्स के साथ) | |
| एसी वितरण | एसी आउटपुट व्यक्तिगत पेंच टर्मिनल 10 मिमी2एल, एन और पीई के लिए (1x एकल चरण) | |
| डीसी वितरण | 2x M6 बोल्ट पर सीसी बल्क कनेक्शन | |
| अन्य विनिर्देश | ||
| दक्षता | > 96 प्रतिशत (मुख्य मोड), > 95 प्रतिशत (इन्वर्टर मोड) | > 93 प्रतिशत (मुख्य मोड), > 92 प्रतिशत (इन्वर्टर मोड) |
| परिचालन तापमान | -40 से +55 °C (-40 से +131 °F), आर्द्रता 5-95 % RH गैर-संक्षेपण | |
| भंडारण तापमान | -40 से +85 °C (-40 से +185 °F), आर्द्रता 0-99% आरएच गैर-संक्षेपण | |
| आयाम [W x D x H] | 482 x 440 x 89 मिमी (2 यू) (19 x 17,3 x 3,5 इंच) | |
| वजन | 9,9 किलोग्राम (21,8 पाउंड) | |
| डिजाइन मानक | ||
| विद्युत सुरक्षा | EN 60950-1, EN 62040-1 यूपीएस सुरक्षा | |
|
ईएमसी |
ईटीएसआई एन 300 386 वी21.1, एफसीसी सीएफआर 47 भाग 15 एन 62040-2 EN 61000-6-1/-2/-3/-4/-5 |
|
|
पर्यावरण |
ईटीएसआई एन 300 019: 2-1 (वर्ग 1.2), 2-2 (वर्ग 2.3) और 2-3 (वर्ग 3.2) आईईसी 62040-3:2011 के खंड 4 के अनुसार सामान्य परिचालन स्थितियां।2. आईईसी 62040-3:2011 के खंड 4 के अनुसार अन्य परिचालन स्थितियां।3, सूचित किया जाना चाहिए RoHS 3 (2015/863/EU) और WEEE (2008/98/EC) के अनुरूप |
|
|
1) आउटपुट वोल्टेज रेंज कारखाने में कॉन्फ़िगर की गई है और शीर्ष चेसिस में व्यक्तिगत कुंजीकरण है 3) यदि डीसी पोर्ट 194 वी से नीचे के वोल्टेज को खींचने के लिए अतिभारित है तो इनपुट करंट इस स्तर से ऊपर बढ़ सकता है। |
2) एसी लोड को प्राथमिकता है। अधिकतमउपलब्धसी.सी. आउटपुट पावर और करंट तत्काल एसी लोड और एसी इनपुट वोल्टेज पर निर्भर है। अर्थात् अधिकतम 3200 W / 29,6 A पूर्ण AC शक्ति और 230 VAC के लिए नाममात्र इनपुट पर। 4) कम प्रदर्शन - कोई अधिभार समर्थन नहीं, और 200-240 वीएसी के लिए आउटपुट टीएचडी बढ़ेगा और अधिकतम आउटपुट पावर डी- दरें (230 वीएसी @ 180 वीडीसी के लिए 970 डब्ल्यू तक) |
|

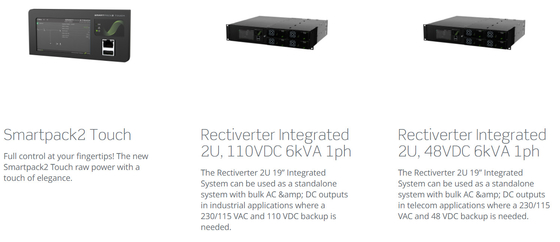

संबंधित उत्पाद:
