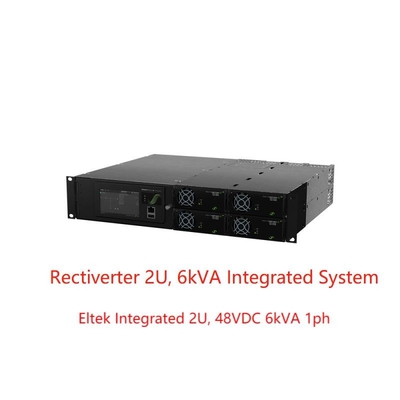

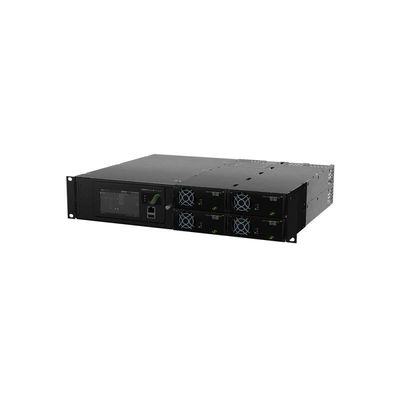

Eltek रेक्टीवर्टर इंटीग्रेटेड 2U, 48VDC 6kVA 1ph सिस्टम स्मार्टपैक 2 टच और बेसिक के साथ (पार्ट नंबर CIOR0402)
अनुप्रयोग :
रेक्टीवर्टर 2U 19 इंच इंटीग्रेटेड सिस्टम का उपयोग औद्योगिक अनुप्रयोगों में बल्क AC और DC आउटपुट के साथ स्टैंड अलोन सिस्टम के रूप में किया जा सकता है, जहाँ 230 /115Vac और 110Vdc बैक अप की आवश्यकता होती है।
AC और DC दोनों के लिए कुल आउटपुट पावर कुल 8KW तक सीमित है, AC और DC आउटपुट सीमा को कनेक्टेड लोड के अनुसार सेट किया जा सकता है, जहाँ AC लोड के लिए सीमा अधिकतम 6kVA और DC लोड के लिए अधिकतम 4KW, 8KW पर सेट की जाती है। .
अतिरिक्त विकल्पों के रूप में, मापने और सिग्नलिंग को आई/क्यू मॉनिटर या फ्लेक्सी मॉनिटर कैन नोड्स के साथ व्यापक रूप से बढ़ाया जा सकता है।
दूरसंचार-मोबाइल/वायरलेस
· एलटीई/4जी/वाईमैक्स
· वितरित एंटीना प्रणाली
· ब्रॉडबैंड
· रेडियो बेस स्टेशन/सेल साइट्स
बिजली उपयोगिताएँ
· कम और उच्च वोल्टेज स्विचगियर
· ट्रांसफार्मर और उप स्टेशन
· नियंत्रण और सुरक्षा
· स्काडा प्रणाली
रेलवे और मेट्रो इंफ्रास्ट्रक्चर
· नियंत्रण और सुरक्षा
· सिग्नलिंग
प्रमुख विशेषताऐं :
एल कॉम्पैक्ट डिजाइन और सरल स्थापना
एल एकल चरण 230 या 115VAC इनपुट और आउटपुट
एल 48Vdc इनपुट और आउटपुट
एल अप करने के लिए 4 रिक्टर्टर मॉड्यूल
एल 8KW कुल एसी + डीसी आउटपुट
एल मैक्स 6 केवीए एसी आउटपुट
एल मैक्स 4KW / 8KW डीसी आउटपुट
एल 1 या 2 पोल एसी वितरण विकल्प
एल 1 पोल डीसी वितरण विकल्प
एल हस्तांतरण प्रौद्योगिकी में निर्मित
तकनीकी डेटा:
| मॉडल | 8 किलोवाट, 230 वीएसी | 4 किलोवाट, 115 वीएसी |
| उत्पाद परिवार | CIOR0402.1xxx | CIOR0402.1xxx |
| एसी आउटपुट डेटा | ||
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य रेंज)1) | 230 वीएसी / 200-240 वीएसी | 115 वीएसी / 100-127 वीएसी |
| फ्रीक्वेंसी (इन्वर्टर मोड - डिफ़ॉल्ट) | 50 हर्ट्ज (अनुकूली) | 60 हर्ट्ज (अनुकूली) |
| फ्रीक्वेंसी (इन्वर्टर मोड - सेटटेबल) | 50 हर्ट्ज, 60 हर्ट्ज या अंतिम सिंक 50/60 हर्ट्ज (अनुकूली) | |
| पावर अधिकतम (निरंतर / अधिभार <15s) | 4800 डब्ल्यू (6000 वीए) / 8000 वीए | 2400 डब्ल्यू (3000 वीए) / 4000 वीए |
| वर्तमान अधिकतम (निरंतर / अधिभार <15s) | 26 एआरएमएस / 34,8 एआरएमएस | |
| वर्तमान (अधिकतम) त्वरित यात्रा (20ms) | 128 ए (6 x नाममात्र) | |
| होल्ड अप (वोल्टेज डिप्स) (बैटरी पर स्विच करने से पहले) | 5 मि.से | 5 मि.से |
| टीएचडी | प्रतिरोधक भार पर <1,5% | |
| सुरक्षा | एल में फ्यूज, हॉट प्लगेबल, वैरिस्टर | |
| डीसी आउटपुट डेटा | ||
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य रेंज) | 53,5 ग्राम रक्षा समिति / 43-58 ग्राम रक्षा समिति | |
| पावर (अधिकतम @nominal इनपुट) | 4800 डब्ल्यू2) | 2400 डब्ल्यू2) |
| वर्तमान (अधिकतम @VOUT ≤ 48 ग्राम रक्षा समिति) | 100 ए2) | 50 ए2) |
| मौजूदा शेयरिंग (10 - 100% लोड) | 10 से 100% भार से अधिकतम वर्तमान का ± 5% | |
| सुरक्षा | शॉर्ट सर्किट प्रूफ, ओवर वोल्टेज शटडाउन, रिवर्स पोलरिटी और फ्यूज | |
| इनपुट डेटा | ||
| एसी मेन्स इनपुट वोल्टेज (रेंज / एलवी डिस्कनेक्ट) | 185-275 वीएसी / 170 वीएसी | 95-140 वीएसी / 85 वीएसी |
| एसी करंट (अधिकतम - मॉड्यूल प्रकार पर निर्भर करता है) | 32,8-46 एआरएमएस 3) | 36,8-45,2 एआरएमएस 3) |
| फ़्रीक्वेंसी (डिफ़ॉल्ट: सिंक रेंज) | 47-53 और 57-63 हर्ट्ज | 57-63 और 47-53 हर्ट्ज |
| फ़्रीक्वेंसी (सेटटेबल: सिंक रेंज) | 47-53 हर्ट्ज, 57-63 हर्ट्ज या दोनों (अनुकूली) | |
| पावर फैक्टर / टीएचडी | > 0,99 70% लोड या अधिक / <3,5% पर | |
| डीसी वोल्टेज नाममात्र / विस्तारित सीमा4) | 45-58 ग्राम रक्षा समिति / 40-45 ग्राम रक्षा समिति | |
| डीसी करंट (अधिकतम) | ओवरलोड के दौरान 128 ए / 180 ए (15 एस) | ओवरलोड के दौरान 64 ए / 90 ए (15 एस) |
| इनपुट सुविधाएँ |
एल और एन में फ्यूज, हॉट प्लगेबल, वैरिस्टर एसी इनपुट व्यक्तिगत स्क्रू टर्मिनल 4 मिमी2एल, एन और पीई के लिए (4x सिंगल फेज) |
|
| विकल्प | ||
| नियंत्रण और निगरानी (मास्टर यूनिट) | स्मार्टपैक 2 टच | |
| नियंत्रण और निगरानी (मूल इकाई) | स्मार्टपैक2 बेसिक | |
| नियंत्रक नोड कर सकता है | I/O मॉनिटर T2 | |
| एसी वितरण | एसी आउटपुट व्यक्तिगत स्क्रू टर्मिनल 10 मिमी2एल, एन और पीई के लिए (1x एकल चरण) | |
| डीसी वितरण | 2x M6 बोल्ट पर DC बल्क कनेक्शन | |
| अन्य विनिर्देश | ||
| क्षमता | > 96 % (मुख्य मोड), > 94 % (इन्वर्टर मोड) | > 92 % (मेन्स मोड), > 91 % (इन्वर्टर मोड) |
| परिचालन तापमान | -40 से +55 डिग्री सेल्सियस (-40 से +131 डिग्री फारेनहाइट), आर्द्रता 5-95% आरएच गैर संघनक | |
| भंडारण तापमान | -40 से +85 डिग्री सेल्सियस (-40 से +185 डिग्री फारेनहाइट), आर्द्रता 0-99% आरएच गैर संघनक | |
| आयाम [डब्ल्यू एक्स डी एक्स एच] | 482 x 400 x 89 मिमी (2U) (19 x 15,7 x 3,5 इंच) | |
| वज़न | 9,4 किग्रा (20,7 पाउंड) | |
| डिजाइन मानक | ||
| विद्युत सुरक्षा | एन 60950-1, एन 62040-1 यूपीएस सुरक्षा | |
|
ईएमसी |
ETSI EN 300 386 V2.1.1, FCC CFR 47 भाग 15 एन 62040-2 ईएन 61000-6-1/-2/-3/-4/-5 |
|
|
पर्यावरण |
ईटीएसआई ईएन 300 019: 2-1 (कक्षा 1.2), 2-2 (कक्षा 2.3) और 2-3 (कक्षा 3.2) आईईसी 62040-3:2011 क्लॉज 4.2 के अनुसार सामान्य परिचालन स्थितियां।IEC 62040-3:2011 खंड 4.3 के अनुसार अन्य परिचालन स्थितियों की सलाह दी जानी चाहिए RoHS 3 (2015/863/EU) और WEEE (2008/98/EC) के अनुरूप |
|
|
1) आउटपुट वोल्टेज रेंज कारखाने में कॉन्फ़िगर की गई है और शीर्ष चेसिस में व्यक्तिगत कुंजीयन है 3) यदि डीसी पोर्ट 43 वी से नीचे वोल्टेज खींचकर ओवरलोड हो जाता है तो इनपुट करंट इस स्तर से ऊपर बढ़ सकता है। |
2) एसी लोड की प्राथमिकता है।अधिकतमउपलब्धडीसी आउटपुट पावर और करंट तत्काल एसी लोड और एसी इनपुट वोल्टेज पर निर्भर है; यानी अधिकतम 3200 W / 66,4 A पूर्ण AC पावर पर और 230 VAC के लिए नाममात्र इनपुट। 4) कम प्रदर्शन - कोई अधिभार समर्थन नहीं, और 200-240 VAC आउटपुट के लिए THD बढ़ जाएगा और अधिकतम आउटपुट पावर डी-रेट (230 VAC @ 40 VDC के लिए 970 W) |
|
