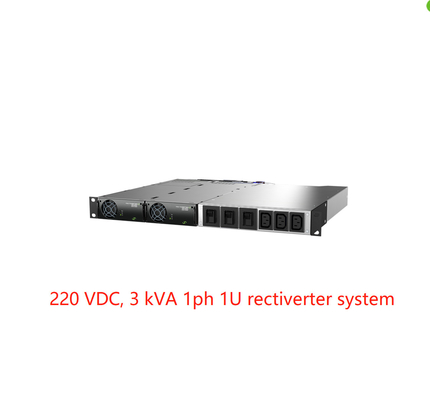

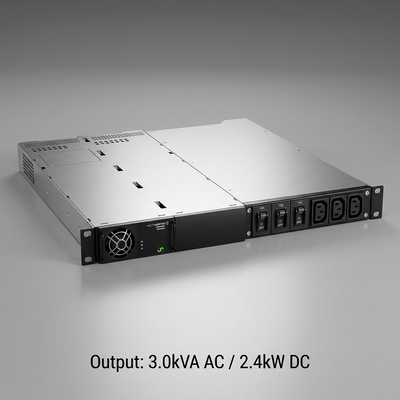

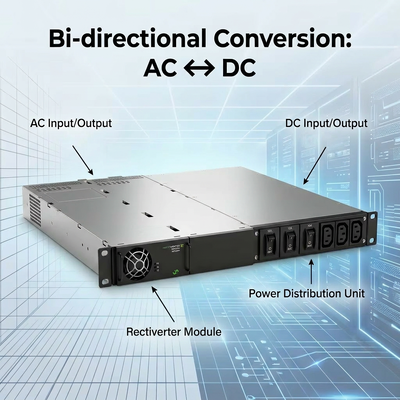

Eltek रेक्टीवर्टर इंटीग्रेटेड स्टैंडअलोन सिस्टम 3kVA 1 फेज़ 220 VDC (पार्ट नंबर: CTOR0201.003 CTOR0201.006)
अनुप्रयोग :
रेक्टीवर्टर इंटीग्रेटेड स्टैंडअलोन सिस्टम का उपयोग एप्लिकेशन में किया जा सकता है
220Vdc बैकअप के समानांतर 1 230/115Vac बैकअप की आवश्यकता है।
सिस्टम को Eltek DC सिस्टम में एकीकृत किया जा सकता है और 220Vdc सिस्टम के समान नियंत्रक से जोड़ा जा सकता है
इसे किसी भी उपलब्ध 220Vdc स्रोत से जुड़े स्टैंडअलोन सिस्टम के रूप में भी इस्तेमाल किया जा सकता है।
AC और DC आउटपुट दोनों के लिए कुल आउटपुट पावर अधिकतम 4kw तक सीमित है, AC और DC आउटपुट सीमा को संलग्न लोड के अनुसार सेट किया जा सकता है। जहाँ AC लोड के लिए सीमा अधिकतम 3Kva पर सेट की गई है।
दूरसंचार-मोबाइल/वायरलेस
एल एलटीई / 4 जी / वाईमैक्स
एल वितरित एंटीना प्रणाली
एल ब्रॉडबैंड
एल रेडियो बेस स्टेशन/सेल साइट्स
एल ·
एल रेलवे और मेट्रो बुनियादी ढांचा
एल नियंत्रण और सुरक्षा
एल सिग्नलिंग
एल जीएसएम-आर
एल सुरक्षा प्रणाली
एल ·
एल बिजली उपयोगिताएँ
एल नियंत्रण और सुरक्षा
एल स्काडा प्रणाली
प्रमुख विशेषताऐं :
कॉम्पैक्ट डिजाइन और सरल स्थापना
एकल चरण 230 या 115VAC इनपुट और आउटपुट
एल 48Vdc इनपुट और आउटपुट
एल अप करने के लिए 4 रिक्टर्टर मॉड्यूल
एल 8KW कुल एसी + डीसी आउटपुट
एल मैक्स 6 केवीए एसी आउटपुट
एल मैक्स 4KW / 8KW डीसी आउटपुट
एल 1 या 2 पोल एसी वितरण विकल्प
एल 1 पोल डीसी वितरण विकल्प
एल हस्तांतरण प्रौद्योगिकी में निर्मित
तकनीकी डेटा:
| मॉडल / आदेश देने की जानकारी | 4 किलोवाट, 230 वी | 2 किलोवाट, 115 वी | |
| भाग संख्या | CTOR0201.003 | CTOR0201.006 | |
| एसी आउटपुट डेटा | |||
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य रेंज)1) | 230 वीएसी / 200 - 240 वीएसी | 115 वीएसी / 100 - 127 वीएसी | |
| आवृत्ति (डिफ़ॉल्ट इन्वर्टर मोड) | 50 हर्ट्ज (अनुकूली) | 60 हर्ट्ज (अनुकूली) | |
| आवृत्ति (सेट करने योग्य इन्वर्टर मोड) | 50Hz, 60Hz या अंतिम बार सिंक किया गया 50/60Hz (अनुकूली) | ||
| पावर अधिकतम (निरंतर / अधिभार (<15s)) | 2400 डब्ल्यू (3000 वीए) / 4000 वीए | 1200 डब्ल्यू (1500 वीए) / 2000 वीए | |
| वर्तमान अधिकतम (निरंतर / अधिभार (<15s) ) | 13एआरएमएस / 17,4एआरएमएस | ||
| वर्तमान (अधिकतम) त्वरित यात्रा (20ms) | 64 ए (6 x नाममात्र) | ||
| होल्ड अप (वोल्टेज डिप्स) (बैटरी पर स्विच करने से पहले) | 5 मि.से | ||
| टीएचडी | प्रतिरोधक भार पर <1.5% | ||
| आउटपुट सुविधाएँ | एल और एन में फ्यूज, हॉट प्लगेबल | ||
| डीसी आउटपुट डेटा | |||
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य रेंज) | 245 ग्राम रक्षा समिति / 194 - 290 ग्राम रक्षा समिति | ||
| पावर (अधिकतम @nominal इनपुट) | 2400 डब्ल्यू 2) | 1200 डब्ल्यू 2) | |
| वर्तमान (अधिकतम @nominal आउटपुट VDC) | 11,1 ए 2) | 5,5 ए 2) | |
| समय पकड़ो, अधिकतम उत्पादन शक्ति | > 10 एमएमएस;VOUT> 95 ग्राम रक्षा समिति | ||
| आउटपुट सुविधाएँ | शॉर्ट सर्किट प्रूफ, ओवर वोल्टेज शटडाउन, एम 6 बोल्ट के लिए बल्क डीसी आउटपुट कनेक्शन | ||
| इनपुट डेटा | |||
| एसी मेन इनपुट वोल्टेज (एकल चरण) | 185 - 275 वीएसी | 95 - 140 वीएसी | |
| एसी करंट (नाममात्र आउटपुट वोल्टेज पर) (मॉड्यूल प्रकार के आधार पर) | 14-24 एआरएमएस 4) | ||
| फ़्रीक्वेंसी (डिफ़ॉल्ट: सिंक रेंज) | 47-53 और 57-63 हर्ट्ज | 57-63 और 47-53 हर्ट्ज | |
| फ्रीक्वेंसी (सेट करने योग्य: सिंक रेंज) | 47-53 हर्ट्ज, 57-63 हर्ट्ज या दोनों (अनुकूली) | ||
| पावर फैक्टर / टीएचडी | > 0.99 50% भार या अधिक / <3.5% पर | ||
| डीसी वोल्टेज नाममात्र / विस्तारित सीमा (कोई अधिभार नहीं) 3) | 204 - 290 ग्राम रक्षा समिति / 180 - 204 ग्राम रक्षा समिति | ||
| डीसी करंट (अधिकतम) | 13,3 A / 18 A ओवरलोड के दौरान (15s) | ओवरलोड (15s) के दौरान 6,4 A / 9 A | |
|
इनपुट सुविधाएँ |
एल और एन में फ्यूज, हॉट प्लगेबल, वैरिस्टर, हॉट प्लगेबल एल, एन और पीई के लिए एसी इनपुट इंडिविजुअल स्क्रू टर्मिनल 6 एमएम2 एम6 बोल्ट के लिए बल्क डीसी इनपुट कनेक्शन |
||
| अन्य विनिर्देश | |||

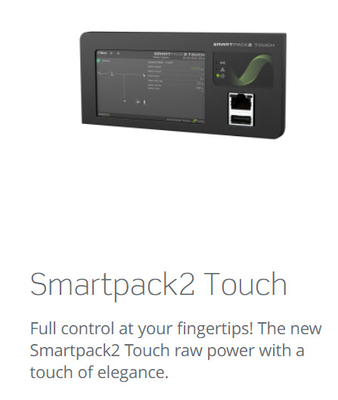

| निम्नलिखित नियंत्रक (RJ45) के कनेक्शन के लिए समर्थन | Smartpack2, Smartpack S और Compack नियंत्रक | ||

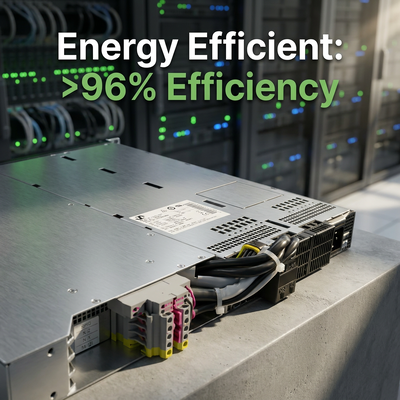

| क्षमता | >96% (मुख्य मोड (एसी/एसी और एसी/डीसी)), >94% (इन्वर्टर मोड (डीसी/एसी)) | ||
| 2 पोल AC वितरण (कनेक्शन IEC 320-C13 सॉकेट) | 3pc, 10A, OP विशेषताएँ (वैकल्पिक 4-8 A ब्रेकर CS विशेषताओं के साथ उपलब्ध) | ||
| संरक्षण वर्ग | आईपी 20 | ||
| परिचालन तापमान | -40 से +55°C (+40 से +131°F), आर्द्रता 5 - 95% RH गैर संघनक | ||
| भंडारण तापमान | -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% RH गैर संघनक | ||
| आयाम [WxDxH] / वजन | 482 x 395 x 44mm (1U) (19 x 17 x 1,8”) / 6kg (13 पाउंड) | ||
| डिजाइन मानक | |||
| विद्युत सुरक्षा | एन 60950-1, एन 62040-1 | ||
| ईएमसी |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 भाग 15 EN 61000-6-1/-2/-4/-5 EN62040-2 (बिल्ली C1 उत्सर्जन, बिल्ली C2/C3 प्रतिरक्षा) |
||
|
पर्यावरण |
ईटीएसआई ईएन 300 019: 2-1 (कक्षा 1.2) और 2-2 (कक्षा 2.3) IEC/EN 62040-3:2011 खंड 4.2 के अनुसार सामान्य परिचालन स्थितियां। IEC 62040-3:2011 खंड 4.3 के अनुसार अन्य परिचालन स्थितियों को 2011/65/EU (RoHS) और 2012/19/EU (WEEE) की सलाह दी जानी चाहिए |
||
|
1) आउटपुट वोल्टेज रेंज कारखाने में कॉन्फ़िगर की गई है और शीर्ष चेसिस में व्यक्तिगत कुंजीयन है 3) कम प्रदर्शन - एसी आउटपुट पर कोई पावर बूस्ट और बढ़ा हुआ वोल्टेज टीएचडी नहीं। |
2) एसी लोड की प्राथमिकता है।अधिकतमउपलब्धडीसी आउटपुट पावर और करंट तत्काल एसी पर निर्भर है लोड और एसी इनपुट वोल्टेज;यानी फुल एसी पावर पर अधिकतम 1600W और 230VAC के लिए नाममात्र इनपुट। 4) यदि DC वोल्टेज को 194 V से नीचे खींचा जाता है तो इनपुट करंट इस स्तर से ऊपर बढ़ सकता है |
||

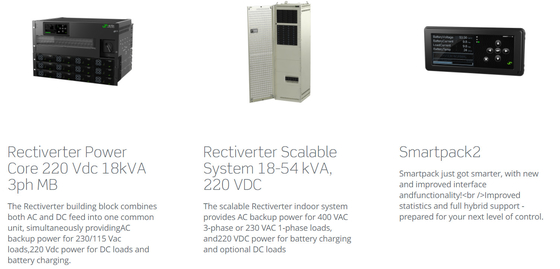

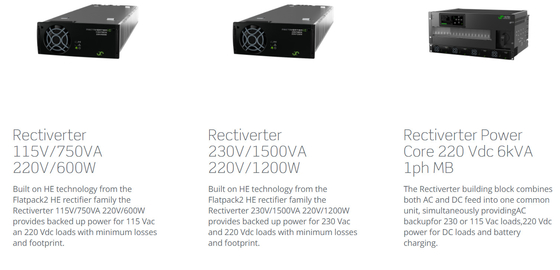

संबंधित उत्पाद:
