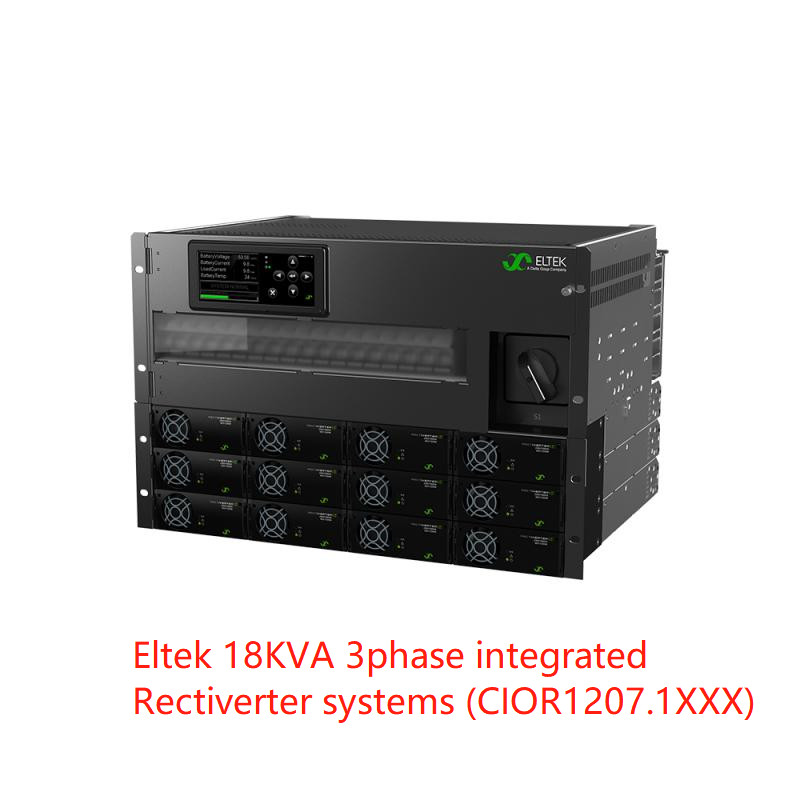

Eltek Rectiverter Power Core 110 VDC 18 kVA 1ph या 3ph 18Kva AC और 14.4kw 110Vdc आउटपुट तक (भाग संख्या CIOR1207.1xxx)
अनुप्रयोग:
रेक्टिवेटर 2U 19 इंच एकीकृत प्रणाली का उपयोग औद्योगिक अनुप्रयोगों में बड़े पैमाने पर एसी और डीसी आउटपुट के साथ एक स्टैंडअलोन प्रणाली के रूप में किया जा सकता है जहां 230 / 115Vac और 110Vdc बैकअप की आवश्यकता होती है।
एसी और डीसी दोनों के लिए कुल आउटपुट शक्ति कुल 8KW तक सीमित है, एसी और डीसी आउटपुट सीमाओं को कनेक्टेड लोड के अनुसार सेट किया जा सकता है,जहां एसी भार के लिए सीमा अधिकतम 6kVA और डीसी भार के लिए अधिकतम 4KW पर सेट है ,8 किलोवाट।
अतिरिक्त विकल्पों के रूप में, माप और सिग्नलिंग को I/Q मॉनिटर या Flexi मॉनिटर CAN नोड्स के साथ व्यापक रूप से बढ़ाया जा सकता है।
दूरसंचार-मोबाइल/वायरलेस
· एलटीई/4जी/वाईमैक्स
· वितरित एंटेना प्रणाली
· ब्रॉडबैंड
· रेडियो बेस स्टेशन/सेल साइट
बिजली सेवाएं
· निम्न और उच्च वोल्टेज स्विचगियर
· ट्रांसफार्मर और एसयूबी स्टेशन
· नियंत्रण और सुरक्षा
· SCADA प्रणाली
रेलवे और मेट्रो बुनियादी ढांचा
· नियंत्रण और सुरक्षा
· सिग्नलिंग
मुख्य विशेषताएं:
तकनीकी डेटा:
| मॉडल / आदेश सूचना 24 kW, 230 V 1ph | 24 किलोवाट, 400 वोल्ट 3 घंटे |
| उत्पाद परिवार CIOR1207.1xxx | |
| एसी आउटपुट डेटा | |
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य सीमा) 1) 230 VAC / 200 - 240 VAC 400 VAC 3 चरण (Y) / 346-415 VAC | |
| आवृत्ति (डिफ़ॉल्ट इन्वर्टर मोड) 50 हर्ट्ज (अनुकूली) | |
| आवृत्ति (सेट करने योग्य इन्वर्टर मोड) 50 हर्ट्ज, 60 हर्ट्ज या अंतिम सिंक्रनाइज़ 50/60 हर्ट्ज (अनुकूली) | |
| अधिकतम शक्ति (निरंतर / अधिभार (<15 सेकंड) 14) 14,4 kW (18 kVA) / 24 kVA | |
| अधिकतम वर्तमान/चरण (निरंतर/अतिभार (<15 सेकंड)) 78ARMS / 104,4ARMS | 26ARMS / 34,8ARMS |
| वर्तमान (अधिकतम) त्वरित ट्रिप/चरण (20ms) 384 A (6 x नाममात्र) | 128 A (6 x नाममात्र) |
| स्टैंड-अप (वोल्टेज डिप) (बैटरी पर स्विच करने से पहले) > 5 एमएस @ 14,4 किलोवाट लोड | |
| प्रतिरोध भार पर THD < 1.5 % | |
| आउटपुट विशेषताएं L और N में फ्यूज, गर्म प्लग करने योग्य | |
| डीसी आउटपुट डेटा | |
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य सीमा) 122,5 वीडीसी / 97 - 145 वीडीसी | |
| शक्ति (अधिकतम @नामिनल इनपुट) 14,4 kW 2) | |
| वर्तमान (अधिकतम @VOUT ≤ 108 वीडीसी) 133 ए2) | |
| रखरखाव समय, अधिकतम आउटपुट शक्ति > 10ms; VOUT > 41 VDC | |
| आउटपुट विशेषताएं शॉर्ट सर्किट प्रूफ, ओवर वोल्टेज शटडाउन, एम8 बोल्ट के लिए बल्क डीसी आउटपुट कनेक्शन | |
| इनपुट DATA | |
| एसी मुख्य इनपुट वोल्टेज ((3 चरण Y) 185 - 275 VAC, ((एकल चरण) 320 - 475 VAC, ((3 चरण Y) | |
| एसी करंट/फेज ((नामिक आउटपुट वोल्टेज पर) (मॉड्यूल प्रकार के आधार पर) 84-144 एआरएमएस 4) | 28-48 ARMS 4) |
| आवृत्ति (डिफ़ॉल्टः सिंक रेंज) 47-53 और 57-63 हर्ट्ज | |
| आवृत्ति (सेट करने योग्यः सिंक रेंज) 47-53 हर्ट्ज, 57-63 हर्ट्ज या दोनों (अनुकूली) | |
| पावर फैक्टर / टीएचडी > 0.99 50% भार या अधिक पर / < 3.5% | |
| डीसी वोल्टेज नाममात्र/विस्तारित सीमा (कोई अधिभार नहीं)3)102 - 145 VDC / 90 - 102 VDC | |
| डीसी करंट (अधिकतम) 150 ए / 216 ए अधिभार के दौरान (15 सेकंड) | |
|
एल और एन में फ्यूज, गर्म प्लग, वैरिस्टोर, गर्म प्लग इनपुट विशेषताएं एसी इनपुट व्यक्तिगत पेंच टर्मिनल 10 मिमी2 L1,L2,L3, या L1,L1,L1 + N & PE M8 बोल्ट के लिए थोक डीसी इनपुट कनेक्शन के लिए M8 बोल्ट के लिए बल्क डीसी बैटरी कनेक्शन |
|
| विकल्प | |
| नियंत्रण और निगरानी (स्मार्टपैक2 डेटाशीट देखें) स्मार्टपैक2, औद्योगिक बुनियादी और आई/ओ मॉनिटर प्रकार 2 सहित | |
| 1 ध्रुव एसी वितरण (सीधी एमसीबी पर एल कनेक्शन) 1-18 पीसी, 2-20 ए, सी या बी विशेषताएं | 1-18 pc, 2-20A, C या B विशेषताएं |
| 3-पोल एसी वितरण (MCB पर सीधे L1-L3 कनेक्शन) - | 1-6 pc, 2-20A, C या B विशेषताएं |
| अन्य विनिर्देश | |
| दक्षता >96% (मुख्य मोड (AC/AC और AC/DC)), >94% (इन्वर्टर मोड (DC/AC)) | |
| मैनुअल बायपास स्विच 63 ए (ब्रेक से पहले करें) | |
| सुरक्षा वर्ग IP 20 | |
| ऑपरेटिंग तापमान -40 से +55°C (-40 से +131°F), आर्द्रता 5 - 95% RH गैर-संक्षेपण | |
| भंडारण तापमान -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% आरएच गैर संघनक | |
| आयाम [WxDxH] / वजन 482 x 432 x 311 मिमी (7U) (19 x 17 x 12,3 ¢) / 27 किलोग्राम (60 पाउंड) | |
| डिजाइन मानक | |
| विद्युत सुरक्षा EN 60950-1, EN 62040-1 यूपीएस सुरक्षा | |
|
ईएमसी ईटीएसआई एन 300 386 वी.1.6.1, एफसीसी सीएफआर 47 भाग 15 EN 61000-6-1 /-2/-3/-4, EN62040-2 |
|
|
ईटीएसआई एन 300 019: 2-1 (वर्ग 1.2), 2-2 (वर्ग 2.3) पर्यावरण IEC/EN 62040-3:2011 खंड 4.1 RoHS (2011/65/EU) और WEEE (2002/96/EC) के अनुरूप होने के लिए सामान्य संचालन स्थितियां |
|
|
1) आउटपुट वोल्टेज रेंज फैक्ट्री में कॉन्फ़िगर की जाती है और शीर्ष चेसिस में व्यक्तिगत कुंजी होती है 2) एसी लोड को प्राथमिकता है।उपलब्धडीसी आउटपुट शक्ति और वर्तमान निर्भर करता है 3) 90-102 VDC: कम प्रदर्शन - कोई शक्ति वृद्धि और एसी आउटपुट पर बढ़ी हुई वोल्टेज THD। तत्काल एसी लोड और एसी इनपुट वोल्टेज; यानी अधिकतम 9600W/87 A पूर्ण एसी शक्ति और नाममात्र पर 230VAC के लिए इनपुट। 4) यदि DC वोल्टेज 97V से नीचे खींचा जाता है तो इनपुट करंट इस स्तर से ऊपर बढ़ सकता है |
|
