Eltek रेक्टीवर्टर पावर कोर AC DC आउटपुट 18 kVA 1ph या 3ph MB 18Kva 14.4Kva DC (पार्ट नंबर CIOR1207)
अनुप्रयोग
बिजली उपयोगिताएँ
· कम और उच्च वोल्टेज स्विचगियर
· ट्रांसफार्मर और उप स्टेशन
· बिजली उत्पादन और वितरण
· नियंत्रण और सुरक्षा
· स्काडा प्रणाली
अपतटीय और प्रक्रिया उद्योग
· सुरक्षा और स्वचालन प्रणाली
(एसएएस)
समुद्री
· जहाजों पर संचार
रेलवे और मेट्रो इंफ्रास्ट्रक्चर
· नियंत्रण और सुरक्षा
· सिग्नलिंग
दूरसंचार-मोबाइल/वायरलेस
· एलटीई/4जी/वाईमैक्स
· वितरित एंटीना प्रणाली
· ब्रॉडबैंड
प्रमुख विशेषताऐं :
एल 230 या 115 वीएसी इनपुट / आउटपुट
एल · एकल चरण इनपुट / आउटपुट
एल · 110 वीडीसी इनपुट/आउटपुट
एल · 8 किलोवाट कुल एसी + डीसी आउटपुट
एल · अधिकतम 6 केवीए एसी आउटपुट
एल · अधिकतम 4,8 किलोवाट डीसी आउटपुट
एल · 1 पोल एसी वितरण विकल्प
एल · 2 पोल एसी वितरण विकल्प
एल · मैनुअल बाईपास स्विच में निर्मित
एल · अंतरण प्रौद्योगिकी में निर्मित
एल · 150% अधिभार क्षमता, 15 एस
l · 600% क्विक ट्रिप करंट, 20MS
एल · गर्म प्लग करने योग्य

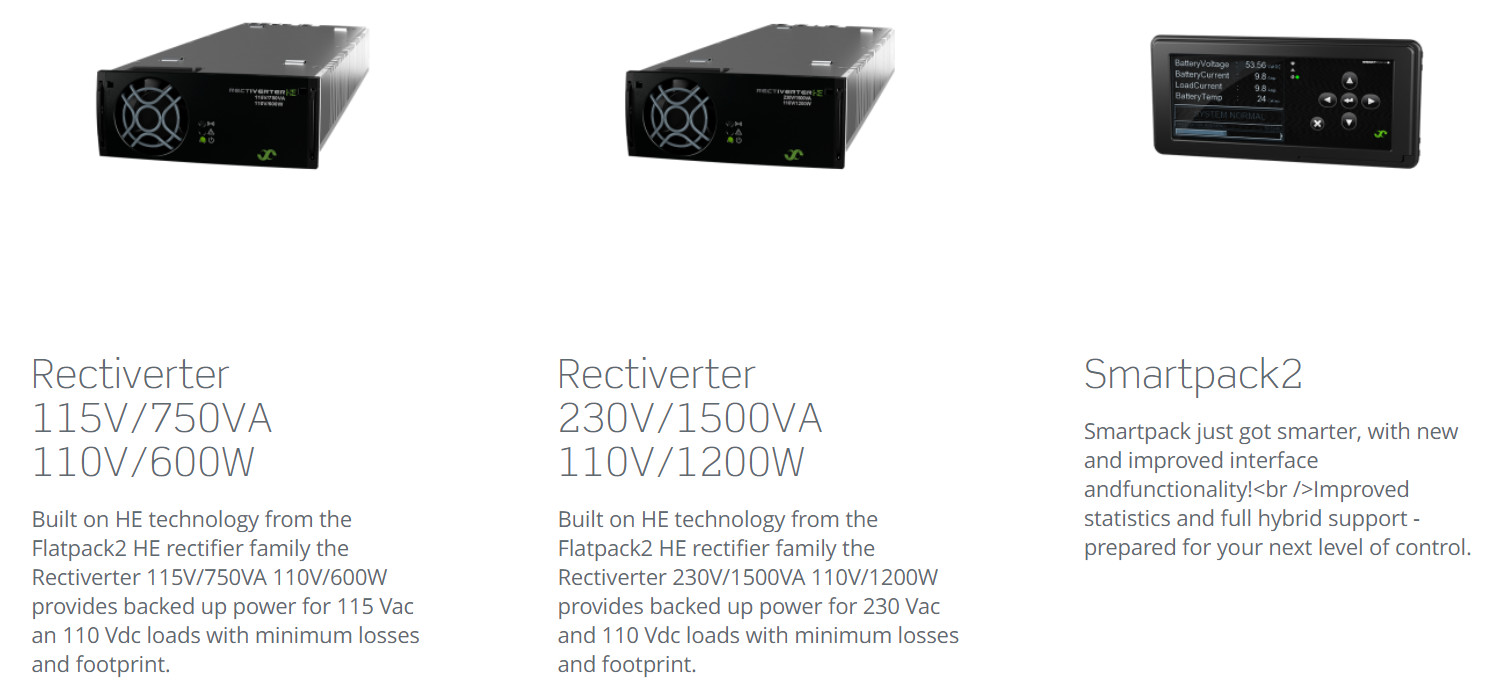

एल · स्मार्टपैक 2 नियंत्रक
एल · फ्लैटपैक2 रेक्टीफायर्स के साथ समानांतर में काम कर सकता है
एल · वैश्विक अनुपालन
एल · पेटेंट एचई प्रौद्योगिकी
तकनीकी डेटा:
| मॉडल / आदेश देने की जानकारी 24 kW, 230 V 1ph | 24 किलोवाट, 400 वी 3ph |
| उत्पाद परिवार CIOR1207.1xxx | |
| एसी आउटपुट डेटा | |
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य रेंज)1) 230 वीएसी / 200 - 240 वीएसी 400 वीएसी 3 चरण (वाई) / 346-415 वीएसी | |
| फ्रीक्वेंसी (डिफ़ॉल्ट इन्वर्टर मोड) 50Hz (अनुकूली) | |
| फ्रीक्वेंसी (सेट करने योग्य इन्वर्टर मोड) 50Hz, 60Hz या अंतिम सिंक 50/60Hz (अनुकूली) | |
| पावर अधिकतम (निरंतर / अधिभार (<15s) ) 14,4 kW (18 kVA) / 24 kVA | |
| वर्तमान अधिकतम/चरण (निरंतर/अधिभार (<15s) ) 78ARMS / 104,4ARMS | 26एआरएमएस / 34,8एआरएमएस |
| वर्तमान (अधिकतम) त्वरित यात्रा/चरण (20ms) 384 A (6 x नाममात्र) | 128 ए (6 x नाममात्र) |
| होल्ड अप (वोल्टेज डिप्स) (बैटरी पर स्विच करने से पहले) > 5 ms @ 14,4 kW लोड | |
| प्रतिरोधक भार पर THD <1.5% | |
| आउटपुट में एल और एन में फ्यूज, हॉट प्लगेबल है | |
| डीसी आउटपुट डेटा | |
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य रेंज) 53.5 ग्राम रक्षा समिति / 43 - 58 ग्राम रक्षा समिति | |
| पावर (अधिकतम @ नाममात्र इनपुट) 14,4 kW 2) | |
| वर्तमान (अधिकतम @VOUT ≤ 48 VDC) 300 A2) | |
| समय पकड़ो, अधिकतम उत्पादन शक्ति> 10ms;VOUT> 41 ग्राम रक्षा समिति | |
| आउटपुट में शॉर्ट सर्किट प्रूफ, ओवर वोल्टेज शटडाउन, M8 बोल्ट के लिए बल्क डीसी आउटपुट कनेक्शन शामिल हैं | |
| इनपुट डेटा | |
| एसी मेन इनपुट वोल्टेज (3 चरण वाई) 185 - 275 वीएसी, (एकल चरण) 320 - 475 वीएसी, (3 चरण वाई) | |
| एसी करंट / चरण (नाममात्र आउटपुट वोल्टेज पर) (मॉड्यूल प्रकार के आधार पर) 84-144 एआरएमएस 4) | 28-48 एआरएमएस 4) |
| फ्रीक्वेंसी (डिफ़ॉल्ट: सिंक रेंज) 47-53 और 57-63 हर्ट्ज | |
| फ़्रीक्वेंसी (सेट करने योग्य: सिंक रेंज) 47-53 Hz, 57-63 Hz या दोनों (अनुकूली) | |
| पावर फैक्टर / टीएचडी> 0.99 50% लोड या अधिक / <3.5% | |
| डीसी वोल्टेज नाममात्र / विस्तारित सीमा (कोई अधिभार नहीं)3)45 - 58 ग्राम रक्षा समिति / 40 - 45 ग्राम रक्षा समिति | |
| डीसी करंट (अधिकतम) 384 A / 540 A ओवरलोड के दौरान (15s) | |
|
एल और एन में फ्यूज, हॉट प्लगेबल, वैरिस्टर, हॉट प्लगेबल इनपुट सुविधाएँ AC इनपुट व्यक्तिगत स्क्रू टर्मिनल L1, L2, L3, या L1, L1, L1 + N और PE बल्क DC इनपुट कनेक्शन के लिए M8 बोल्ट के लिए 10 mm2 एम8 बोल्ट से बल्क डीसी बैटरी कनेक्शन |
|
| विकल्प | |
| नियंत्रण और निगरानी (Smartpack2 डेटाशीट देखें) Smartpack2, औद्योगिक बुनियादी और I/O मॉनिटर प्रकार 2 सहित | |
| एलवीबीडी 350 ए | |
| 1 पोल एसी वितरण (एमसीबी पर सीधे एल कनेक्शन) 1-18 पीसी, 2-20ए, सी या बी विशेषताओं | 1-18 पीसी, 2-20A, C या B विशेषताएँ |
| 3 पोल एसी वितरण (एमसीबी पर सीधे एल1-एल3 कनेक्शन) - | 1-6 पीसी, 2-20A, C या B विशेषताएँ |
| अन्य विनिर्देश | |
| दक्षता >96% (मुख्य मोड (एसी/एसी और एसी/डीसी)), >94% (इन्वर्टर मोड (डीसी/एसी)) | |
| मैनुअल बायपास स्विच 63 ए (ब्रेक से पहले बनाएं) | |
| संरक्षण वर्ग आईपी 20 | |
| ऑपरेटिंग तापमान -40 से +55°C (-40 से +131°F), आर्द्रता 5 - 95% RH गैर-संघनक | |
| भंडारण तापमान -40 से +85 डिग्री सेल्सियस (-40 से +185 डिग्री फारेनहाइट), आर्द्रता 0 - 99% आरएच गैर-संघनक | |
| आयाम [WxDxH] / वजन 482 x 432 x 311 मिमी (7U) (19 x 17 x 12,3") / 27 किग्रा (60 पाउंड) | |
| डिजाइन मानक | |
| विद्युत सुरक्षा EN 60950-1, EN 62040-1 UPS सुरक्षा | |
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 भाग 15 ईएन 61000-6-1 /-2/-3/-4, ईएन62040-2 |
|
|
ईटीएसआई ईएन 300 019: 2-1 (कक्षा 1.2), 2-2 (कक्षा 2.3) पर्यावरण सामान्य परिचालन स्थितियां IEC/EN 62040-3:2011 खंड 4.1 RoHS (2011/65/EU) और WEEE (2002/96/EC) के अनुरूप होनी चाहिए |
|
