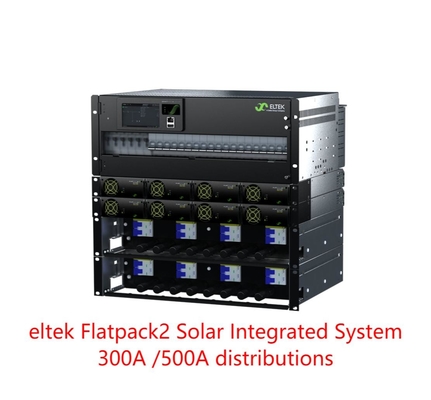

Eltek Flatpack2 सौर स्वायत्त बिजली कोर 300A/500A एकीकृत प्रणाली (भाग संख्याःCTOA0407S.4xxx CTOA0810S.4xxx)
एलटेक का सौर स्वायत्त बिजली कोर फ्लैटपैक2 उत्पाद परिवार पर आधारित है, जो एक एकल स्मार्टपैक2 नियंत्रक के साथ पूर्ण और लचीले समाधानों में पूरी तरह से एकीकृत है
पावर कोर में एकीकृत बैटरी वितरण, डीसी लोड वितरण, पीवी कनेक्शन पैनल के साथ सौर चार्जर है। पावर कोर लचीला है और बदलती मांगों को पूरा करने के लिए आसानी से अपग्रेड किया जा सकता है।
सौर स्वायत्त साइट पीवी पैनलों से संचालित होती है और साइक्लिंग बैटरी के संयोजन के साथ पूरे दिन के दौरान सभी आवश्यक बिजली की आपूर्ति करती है।
1पूर्ण प्रणाली

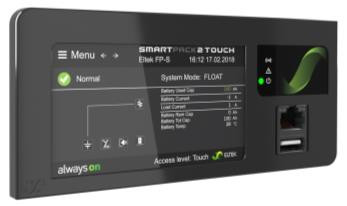

2. स्मार्टपैक2 टच कंट्रोलर
3ईथरनेट पोर्ट के माध्यम से उन्नत नियंत्रण और निगरानी

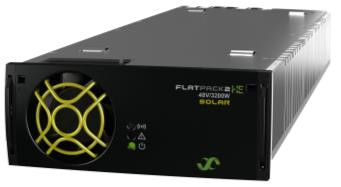

4. एमपीपीटी के साथ HE FP2 सौर
5अधिकतम पीवी क्षमता 24 किलोवाट
6डीसी एसपीडी के साथ पीवी कनेक्शन पैनल (वैकल्पिक)
7गर्म प्लग करने योग्य मॉड्यूल
8. 19 ′′/4U वितरण चेसिस
9. 8 गुना तक बैटरी ब्रेकर की स्थिति
10एलवीबीडी
11. 18 गुना तक लोड ब्रेकर की स्थिति
12. LVLD1
13. LVLD2 (वैकल्पिक)
14वैश्विक अनुमोदन
तकनीकी डेटा:
| मॉडल | 300A वितरण | 500A वितरण | |||||
| भाग संख्या (संरचित शक्ति प्रणाली) | CTOA0407S.4xxx | CTOA0810S.4xxx | |||||
| पावर मॉड्यूल | |||||||
| Flatpack2 सौर चार्जर1) | Flatpack2 48/3200 HE सौर | ||||||
| इनपुट डेटा (सोलर चार्जर) | |||||||
| वोल्टेज (रेंज) | 85-420 VDC (ऑपरेटिंग रेंज) 100-380 VDC (MPPT रेंज) | ||||||
| वोल्टेज (स्टार्ट-अप) | 150 वीडीसी | ||||||
| अधिकतम धारा | 20 एडीसी | ||||||
| पीवी कनेक्शन पैनल | |||||||
| पीवी सरणी के लिए सेवा स्विच | 4 पीसी 2-पोल | 8 पीसी 2-पोल | |||||
| डीसी एसपीडी प्रकार 2 (वैकल्पिक) | 4 पीसी तक | 8 पीसी तक | |||||
| आउटपुट DATA | |||||||
| वोल्टेज | -48 वीडीसी | -48 वीडीसी | |||||
| वर्तमान (अधिकतम) | 300 ए | 500 ए | |||||
| बैटरी वितरण | |||||||
| ब्रेकर पोजीशन की संख्या | 6x (एकल पोल) | 8x (एकल पोल) | |||||
| एलवीबीडी | 300 ए | 500 ए | |||||
| बैटरी ब्रेकर का प्रकार | प्लग-इन प्रकार (डी फ्रेम) | ||||||
| भार वितरण | |||||||
| लोड स्थानों की संख्या | 18x18 मिमी तक | 16x 18 मिमी तक | |||||
| LVLD 1 |
300 ए (अधिकतम 12x 18 मिमी या 4x 27 मिमी + 6x 18 मिमी) |
300 ए (अधिकतम 10x 18 मिमी या 4x 27 मिमी + 4x 18 मिमी) |
|||||
| LVLD 2 (वैकल्पिक) |
150 ए (अधिकतम 6x 18 मिमी या 4x 27 मिमी) |
150 ए (अधिकतम 6x 18 मिमी या 4x 27 मिमी) |
|||||
| लोड ब्रेकर का प्रकार | डीआईएन रेल पर लगा हुआ, 18 मिमी और 27 मिमी चौड़ा | ||||||
| नियंत्रण और निगरानी | |||||||
| नियंत्रण और निगरानी इकाई2) | स्मार्टपैक2 टच + स्मार्टपैक2 बेसिक + आई/ओ मॉनिटर प्रकार2 | ||||||
| घुड़सवार स्थान | दरवाजे के पैनल को माउंट किया गया | ||||||
| स्थानीय परिचालन | टच-पैड और ग्राफिक रंग प्रदर्शन के माध्यम से मेनू निर्देशित संचालन | ||||||
| दूरस्थ संचालन | दूरस्थ/स्थानीय निगरानी और नियंत्रण के लिए ईथरनेट WEB ब्राउज़र के माध्यम से | ||||||
| अन्य विनिर्देश | |||||||
| परिचालन तापमान | -40 से +70 °C [-40 से +158 °F]3) | ||||||
| भंडारण तापमान | -40 से +85 °C [-40 से +185 °F] | ||||||
| आयाम (W x D x H)5) |
482 x 384 x 311 (7U) मिमी [19 x 15.1 x 12.3 इंच] |
482 x 384 x 445 (10U) मिमी [19 x 15.1 x 17.5 इंच] |
|||||
| वजन (मॉड्यूल को छोड़कर) | लगभग 12 किलोग्राम | लगभग 19 किलोग्राम | |||||
| डिजाइन मानक | |||||||
| विद्युत सुरक्षा | EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 | ||||||
| ईएमसी | ईटीएसआई एन 300 386 v1.3.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, एन 61000-6-4:2019 | , | |||||
| पर्यावरण |
ईटीएसआई एन 300 019-2-1 v2.3.1:2017, ईटीएसआई एन 300 019-2-2 v2.4.1:2017, ईटीएसआई एन 300 019-2-3 v2.4.1:2015, ईटीएसआई एन 300 132-2 v2.6.1:2019 आईईसी 62040-5-3:2016 खंड 4 के अनुसार सामान्य संचालन स्थितियां।2. अन्य संचालन की शर्तें IEC 62040-5-3:2016 खंड 4 के अनुसार।3, सूचित किया जाना चाहिए |
||||||
|
1) विवरण के लिए Flatpack2 सौर चार्जर डेटाशीट देखें 2) विवरण के लिए Smartpack2 टच कंट्रोलर डेटाशीट देखें |
3) +45 से +70 °C [+113 से +158 °F] के साथ घटाया गया प्रदर्शन 4) कैबिनेट की न्यूनतम गहराई 400 मिमी [15.7 इंच] है |
||||||
स्मार्टपैक2 टच + स्मार्टपैक2 बेसिक + आई/ओ मॉनिटर टाइप2 और फ्लैटपैक 2 48/1500HE या फ्लैटपैक2 48/3200HE के साथ एकीकृत
समाधान
हम साइट सर्वेक्षण सहित एक पूर्ण समाधान प्रदान करते हैं, ग्राहक के अनुरोध के अनुसार पेशेवर योजना का प्रस्ताव, तकनीकी सहायता,चीन के भीतर और बाहर दूरसंचार कंपनियों के लिए रखरखाव सेवाहमारे पास एक सक्षम टीम और दुनिया भर में भरोसेमंद भागीदारों का नेटवर्क है।
अक्सर पूछे जाने वाले प्रश्न:
1आप गुणवत्ता को कैसे नियंत्रित करते हैं?
उत्तरः सभी उत्पादों को शिपमेंट से पहले उपयोग के परिदृश्यों का अनुकरण किया जाता है, उत्पाद की गुणवत्ता सुनिश्चित करने के लिए लोड और पूर्ण लोड और वर्तमान साझा परीक्षण।
2आपका न्यूनतम आदेश मात्रा क्या है?
एकः कोई न्यूनतम आदेश मात्रा नहीं है, और एक भी किया जा सकता है। एकमात्र अंतर कीमत और कार्यक्रम है।
3क्या आप अपनी कंपनी का परिचय दे सकते हैं?
उत्तर: मुझे बहुत सम्मान है। मैं आपको हमारी कंपनी की जानकारी का अधिक व्यापक और प्रत्यक्ष परिचय देने के लिए बाद में आपको कंपनी का परिचय दस्तावेज भेजूंगा।
4आपकी कंपनी के क्या फायदे हैं?
उत्तरःउपभोक्ताओं की विभिन्न आवश्यकताओं के अनुसार लचीले ढंग से उपलब्ध कराए जाने वाले आपूर्ति के बाद के नवीनीकरण के लिए पर्याप्त सूची और आपूर्ति की गारंटी, विभिन्न समाधान प्रदान करना।
5. क्या मैं नमूने भेज सकता हूँ? मुझे कीमत के साथ इसकी रिपोर्ट करें?
एकः आप नमूने भेज सकते हैं, नमूने बड़े गर्व के अधीन हैं, और माल ढुलाई आपको वहन करने की आवश्यकता है।
6आपकी कंपनी गुणवत्ता की समस्या से कैसे निपटती है?
A:हमारी कंपनी लगभग 10 वर्षों से इस उद्योग में है।इसके पास पहले से ही एक निश्चित प्रतिष्ठा है।हम इसका सावधानीपूर्वक विश्लेषण करेंगे।यदि यह वास्तव में हमारी गुणवत्ता की समस्या है, तो हम इस उद्योग में एक अच्छी प्रतिष्ठा प्राप्त करेंगे।आप निश्चिंत हो सकते हैं कि यह अनुबंध समझौते के अनुसार चीजें करेगा और चिंताओं के बाद आपको कभी नहीं छोड़ देगा, हमारी सर्विस टीम आपकी सेवा करने में प्रसन्न होगी।
7 Wटोपीबोगुणवत्ता?
A:100% नया पैकेज के साथ मूल। हम अच्छी गुणवत्ता के साथ प्रत्येक आइटम सुनिश्चित करने के लिए पोस्ट करने से पहले प्रत्येक आइटम का परीक्षण करेंगे।
8 Hगारंटी के लिए कितने महीने हैं?
A: 1 साल की गुणवत्ता गारंटी
9किसी भी निम्न-गुणवत्ता वाले सामान से कैसे निपटें?
उत्तर: किसी भी खराब गुणवत्ता वाले उत्पादों के लिए गारंटी समय के भीतर माल डाक द्वारा डाक शुल्क के साथ भेजा जा सकता है।
