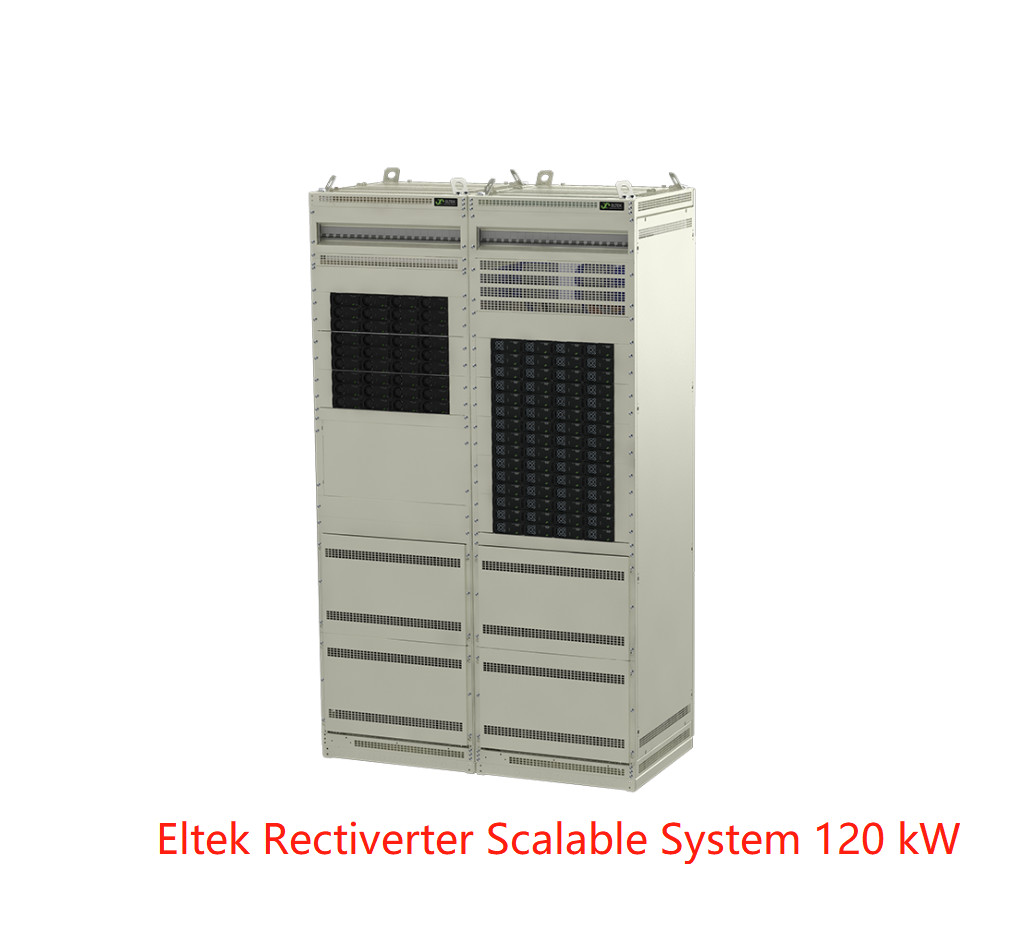

Eltek Rectiverter-Indoor system Scalable 120 kW system with optional A+B, AC input (CDEJ6042.xxxx)
यह स्केलेबल रेक्टिवर्टर इंडोर सिस्टम 400 VAC 3-फेज या 230 VAC 1-फेज लोड के लिए बैकअप पावर और DC लोड और बैटरी चार्जिंग के लिए 48 VDC पावर प्रदान करता है।
सिस्टम में 108 kW की अधिकतम लोड क्षमता है, जो 90 kVA / 72kW तक AC आउटपुट प्रदान करने के लिए गतिशील रूप से परिवर्तनीय है और AC और DC वितरण के साथ 72 kW तक DC लोड को भी फीड करता है।
जब वैकल्पिक B-इनपुट (दोहरा AC इनपुट) के साथ उपयोग किया जाता है जो पारंपरिक ATS (ऑटोमैटिक ट्रांसफर स्विच) की आवश्यकता को समाप्त करता है, तो रेक्टिवर्टर इंडोर सिस्टम लचीलेपन और मापनीयता में सर्वोत्तम प्रतिनिधित्व करता है।
400 VAC 3 फेज (Y) इनपुट
400 VAC 3 फेज (Y) आउटपुट
48 VDC इनपुट/आउटपुट
अधिकतम 90 kVA / 72 kW AC आउटपुट
अधिकतम 72 kW DC आउटपुट
AC वितरण
DC वितरण विकल्प
A+B विकल्प (दोहरा AC इनपुट)
LVBD विकल्प
4 बैटरी स्ट्रिंग तक
अंतर्निहित ट्रांसफर तकनीक
150% ओवरलोड क्षमता, 15S
600% त्वरित ट्रिप करंट 20 ms
हॉट प्लग करने योग्य

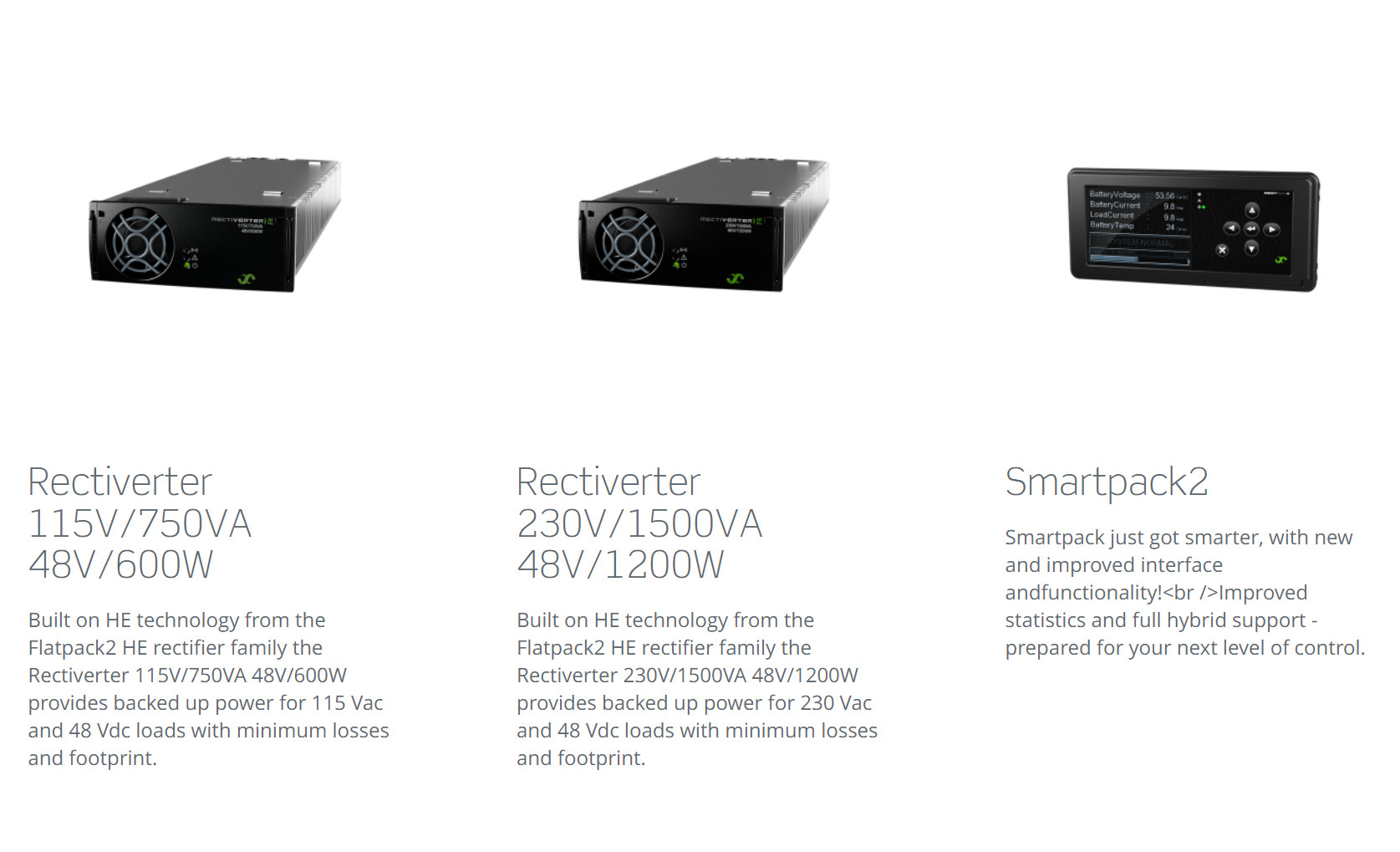

Smartpack2 नियंत्रक
Flatpack2 रेक्टिफायर के साथ समानांतर में संचालित होता है
वैश्विक अनुपालन
पेटेंट HE तकनीक
सिंगल लाइन आरेख 120 KW + 108 KW B-इनपुट
पैरामीटर:
| मॉडल / ऑर्डरिंग जानकारी | 120 kW + 108 kW B-इनपुट | ||
| उत्पाद परिवार | CDEJ6042.xxxx | ||
| AC आउटपुट डेटा | |||
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य रेंज)1) | 400 VAC 3 फेज (Y) / 346-415 VAC | ||
| आवृत्ति (डिफ़ॉल्ट इन्वर्टर मोड) | 50 हर्ट्ज (अनुकूली) | ||
| आवृत्ति (सेट-एबल इन्वर्टर मोड) | 50Hz, 60Hz या अंतिम सिंक्रनाइज़ 50/60Hz (अनुकूली) | ||
| पावर अधिकतम (निरंतर / ओवरलोड (<15s) ) | 72 kW (90 kVA) / 120kVA | ||
| करंट अधिकतम/फेज (निरंतर / ओवरलोड (<15s) ) | 130 ARMS / 174 ARMS | ||
| करंट (अधिकतम) त्वरित ट्रिप/फेज (20ms) | 640 A (6 x नाममात्र) | ||
| होल्ड अप (वोल्टेज डिप्स) (बैटरी पर स्विच करने से पहले) | > 5 ms @ 72 kW लोड | ||
| THD | < 1.5 % प्रतिरोधक लोड पर | ||
|
आउटपुट विशेषताएं |
मॉड्यूल: L और N में फ्यूज, हॉट प्लग करने योग्य 1 पोल या 3 पोल AC वितरण (MCB पर सीधे कनेक्शन) रेक्टिवर्टर मॉड्यूल के लिए अनुशंसित अधिकतम ब्रेकर के अनुसार अधिकतम ब्रेकर क्षमता |
||
| DC आउटपुट डेटा | |||
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य रेंज) | 53.5 VDC / 43 - 58 VDC | ||
| पावर (अधिकतम @नाममात्र इनपुट) | 72 kW 2) | ||
| करंट (अधिकतम @VOUT ≤ 48 VDC) | 1500 A 2) | ||
| होल्ड अप टाइम, अधिकतम आउटपुट पावर | >10ms; VOUT > 41 VDC | ||
| आउटपुट विशेषताएं | शॉर्ट सर्किट प्रूफ, ओवर वोल्टेज शटडाउन | ||
| इनपुट डेटा | |||
| AC मेन्स इनपुट वोल्टेज(3 फेज Y) | 320-475 VAC, | ||
| AC करंट/फेज(नाममात्र आउटपुट वोल्टेज पर) (मॉड्यूल प्रकार पर निर्भर करता है) | 140-240 ARMS 4) | ||
| आवृत्ति (डिफ़ॉल्ट: सिंक रेंज) | 47-53 और 57-63 Hz | ||
| आवृत्ति (सेट-एबल: सिंक रेंज) | 47-53 Hz, 57-63 Hz या दोनों (अनुकूली) | ||
| पावर फैक्टर / THD | > 0.99 @ 50% लोड या अधिक / < 3.5% | ||
| DC वोल्टेज नाममात्र / विस्तारित रेंज (कोई ओवरलोड नहीं)3) | 45 - 58 VDC / 40 - 45 VDC | ||
| DC करंट (अधिकतम) | 1920 A / 2700 A ओवरलोड के दौरान (15s) | ||
| इनपुट विशेषताएं |
मॉड्यूल : L और N में फ्यूज, हॉट प्लग करने योग्य, वैरिस्टर, हॉट प्लग करने योग्य AC इनपुट व्यक्तिगत स्क्रू टर्मिनल L1-L3, N और PE के लिए 150 mm2 |
||
| बैटरी ब्रेकर | |||
| 1-पोल बैटरी ब्रेकर | 2*TPS 2 होल्डर (800-1600 A) | 4*TPS 00 होल्डर (250-600 A) | |
| विकल्प | |||
| B-इनपुट अधिकतम पावर (FP2 HE, 2 kW रेक्टिफायर के साथ) | 72 kW | ||
| B-इनपुट अधिकतम पावर (FP2 HE, 3 kW रेक्टिफायर के साथ) | 108 kW | ||
| DC वितरण (ब्रेकर पर सीधे कनेक्शन) | 1-125 A, 1 पोल ब्रेकर (अधिकतम 30 पीसी 18 मिमी, अधिकतम 20 पीसी 27 मिमी) | ||
| LVBD (1-पोल) | 1800 A | ||
| अन्य विशिष्टता | |||
| दक्षता | >96% (मेन्स मोड (AC/AC और AC/DC)), >94% (इन्वर्टर मोड (DC/AC)) | ||
| सुरक्षा वर्ग | IP 20 | ||
| ऑपरेटिंग तापमान | -40 से +55°C (-40 से +131°F), आर्द्रता 5 - 95% RH गैर-संघनक | ||
| भंडारण तापमान | -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% RH गैर-संघनक | ||
| आयाम[WxDxH] / वजन | 1200 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) | ||
| डिजाइन मानक | |||
| विद्युत सुरक्षा | EN 60950-1, EN 62040-1 UPS सुरक्षा | ||
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Part 15 EN 61000-6-1 /-2/-3/-4, EN62040-2 |
||
|
पर्यावरण |
ETSI EN 300 019: 2-1 (कक्षा 1.2), 2-2 (कक्षा 2.3) सामान्य परिचालन स्थितियाँ IEC/EN 62040-3:2011 खंड 4.1 RoHS (2011/65/EU) और WEEE (2002/96/EC) अनुरूप होनी चाहिए |
||
|
1) आउटपुट वोल्टेज रेंज फ़ैक्टरी में कॉन्फ़िगर की जाती हैं और शीर्ष चेसिस में व्यक्तिगत कीइंग होती है 3) 40 - 45 VDC: कम प्रदर्शन - AC आउटपुट पर कोई पावर बूस्ट और बढ़ा हुआ वोल्टेज THD नहीं। |
2) AC लोड को प्राथमिकता है। अधिकतम उपलब्ध DC आउटपुट पावर और करंट तत्काल पर निर्भर करता है AC लोड और AC इनपुट वोल्टेज; यानी पूर्ण AC पावर और 230VAC के लिए नाममात्र इनपुट पर अधिकतम 48kW/1000 A। 4) यदि DC वोल्टेज 43V से नीचे खींचा जाता है तो इनपुट करंट इस स्तर से ऊपर बढ़ सकता है |
||
* AC और DC फ़ीड के साथ इंडोर रेक्टिवर्टर कैबिनेट एक कैबिनेट में
