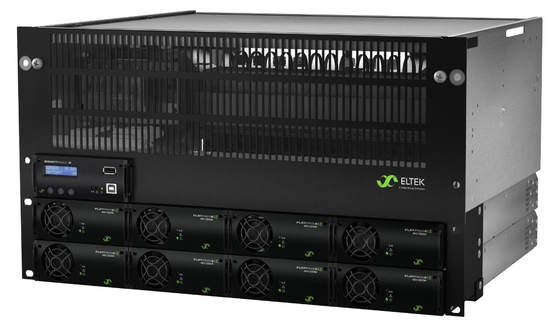

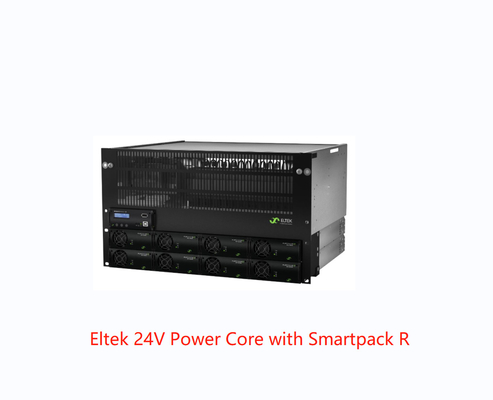

Eltek इंटीग्रेटेड 24V पावर सिस्टम 5U/8U 300A/600A स्मार्टपैक R कंट्रोलर और फ्लैटपैक2 48/1800HE मॉड्यूल के साथ
लागत प्रभावी डिजाइन, पावर घनत्व और विश्वसनीयता का संयोजन फ्लैटपैक 2 को एक उत्पाद परिवार बनाता है जो वास्तव में खड़ा है और अद्वितीय नेटवर्क उपलब्धता प्रदान करता है।टी
फ्लैटपैक2 रेक्टिफायर की बहुमुखी प्रतिभा का मतलब है
इसका उपयोग दुनिया भर में विभिन्न प्रकार के 48VDC और 24VDC अनुप्रयोगों में किया जा सकता है
अनुप्रयोग
दूरसंचार - मोबाइल/वायरलेस
· रेडियो बेस स्टेशन/सेल साइटें
· एलटीई / 4जी / वाईमैक्स
· वितरित एंटीना सिस्टम
· माइक्रोवेव
· ब्रॉडबैंड
दूरसंचार - स्थिर
· टेलीफोनी सर्वर/स्विच
· फाइबर ऑप्टिक्स / FTTx
· माइक्रोवेव
· केबल
· ब्रॉडबैंड
प्रमुख विशेषताऐं
एल · पूर्ण प्रणाली

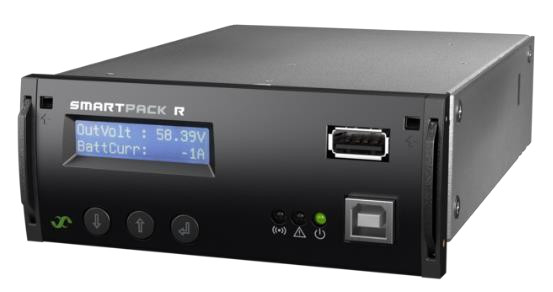

एल · स्मार्टपैक आर नियंत्रक
एल · उन्नत नियंत्रण और
एल ईथरनेट पोर्ट के माध्यम से निगरानी
एल · प्लग-इन के लिए यूएसबी टाइप ए होस्ट
एल डिवाइस (उदाहरण के लिए वाईफ़ाई; फ्लैश ड्राइव)
एल · नियंत्रण के लिए यूएसबी टाइप बी
एल · अति उच्च दक्षता
एल रेक्टीफायर्स
एल · हॉट प्लग करने योग्य मॉड्यूल
एल · 6X बैटरी ब्रेकर स्थिति
एल · एलवीबीडी
एल·18एक्स लोड एमसीबी वितरण
एल · एलवीएलडी (वैकल्पिक)
एल · 5यू से 8यू ऊंचाई
एल · वैश्विक स्वीकृतियाँ
पैरामीटर्स :
| नमूना | 24वीडीसी | 48वीडीसी | ||||||||
|
भाग संख्या (कॉन्फ़िगर टेलीकॉम पावर सिस्टम) |
CTO2xxx.nnnn | CTOxxxxx.nnnn | ||||||||
|
|
||||||||||
| पावर मॉड्यूल | ||||||||||

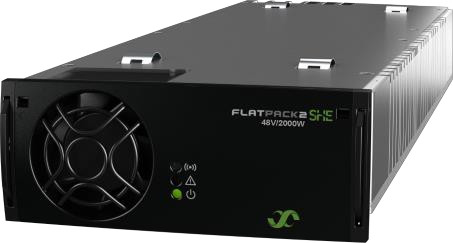

| फ़्लैटपैक2 रेक्टिफायर 1) | फ़्लैटपैक2 24/1800 एचई | फ़्लैटपैक2 48/2000 एचई या एसएचई फ़्लैटपैक2 48/3000 एचई या एसएचई | ||||||||
| इनपुट डेटा | ||||||||||
| वोल्टेज की सीमा) | 85-300 वीएसी | 85-300 वीएसी (एचई मॉड्यूल) 85-264 वीएसी (एसएचई मॉड्यूल) | ||||||||
| आवृत्ति | 45-66 हर्ट्ज | |||||||||
| मुख्य विन्यास | व्यक्तिगत 2) / 1पी230 वीएसी टीएन / 3पी400 वीएसी टीएन / 1पी230 वीएसी आईटी / 3पी230 वीएसी आईटी | |||||||||
| संबंध | टर्मिनल ब्लॉक, अधिकतम 16 मिमी2 | |||||||||
| उत्पादित आंकड़े | ||||||||||
| वोल्टेज | +24 वीडीसी | -48 वीडीसी | ||||||||
| वर्तमान (अधिकतम) | 600 ए | 600 ए | ||||||||
| बैटरी वितरण | ||||||||||
| बैटरी ब्रेकर पदों की संख्या | 6x 100 ए | |||||||||
| एलवीबीडी | डिफ़ॉल्ट 300 ए/600 ए | वैकल्पिक 150 ए / 300 ए / 500 ए / 600 ए | ||||||||
| लोड वितरण | ||||||||||
| लोड एमसीबी पदों की संख्या | 18x 18 मिमी या 9x 18 मिमी + 6x 27 मिमी | |||||||||
| एलवीएलडी | वैकल्पिक 300 ए/600 ए | वैकल्पिक 150 ए / 300 ए / 500 ए / 600 ए | ||||||||
| लोड ब्रेकर प्रकार | डीआईएन रेल स्थापित, 18 मिमी और 27 मिमी चौड़ा (अनुरोध पर 13 मिमी) | |||||||||
| नियंत्रण एवं निगरानी | ||||||||||
| नियंत्रण एवं निगरानी इकाई 3) | स्मार्टपैक आर | |||||||||
| इनपुट | 6x डिजिटल इनपुट (बाहरी उपकरणों की निगरानी के लिए) | |||||||||
| आउटपुट | 6x अलार्म रिले | |||||||||
| अन्य विशिष्टताएँ | ||||||||||
| एकांत |
3.0 केवीएसी - इनपुट से आउटपुट 1.5 केवीएसी - पृथ्वी पर इनपुट 0.5 केवीडीसी - पृथ्वी पर आउटपुट |
|||||||||
| परिचालन तापमान | -40 से +60 डिग्री सेल्सियस [-40 से +140 डिग्री फारेनहाइट] | |||||||||
| भंडारण तापमान | -40 से +85 डिग्री सेल्सियस [-40 से +185 डिग्री फारेनहाइट] | |||||||||
| आयाम (डब्ल्यू x डी x एच) 4) |
482 x 380 x एच मिमी [19 x 14.9 x एच इंच] ऊंचाई (एच): - 5यू: 222 मिमी [8.8 इंच] - 6यू: 267 मिमी [10.5 इंच] |
482 x 380 x एच मिमी [19 x 14.9 x एच इंच] ऊंचाई (एच): - 5यू: 222 मिमी [8.8 इंच] - 6यू: 267 मिमी [10.5 इंच] - 7यू: 311 मिमी [12.3 इंच] - 8यू: 356 मिमी [14 इंच] |
||||||||
| वजन (मॉड्यूल को छोड़कर) | लगभग 5 किलो [11 पाउंड] | |||||||||
| डिज़ाइन मानक | ||||||||||
| विद्युत सुरक्षा |
आईईसी/यूएल 60950-1 सीएसए 22.2 |
|||||||||
| ईएमसी |
ईटीएसआई एन 300 386 वी1.3.2 एन 61000-6-2/-3 |
|||||||||
| पर्यावरण |
ईटीएसआई एन 300 019-2-1 (कक्षा 1.2) /-2 (कक्षा 2.3) /-3 (कक्षा 3.2) ईटीएसआई एन 300 132-2 आईईसी 62040-5-3:2016 खंड 4.2 के अनुसार सामान्य परिचालन स्थितियाँ।आईईसी 62040-5-3:2016 खंड 4.3 के अनुसार अन्य परिचालन शर्तों की सलाह दी जानी चाहिए |
|||||||||
|
1) विवरण के लिए फ़्लैटपैक2 रेक्टिफायर डेटाशीट देखें 2) जब सिस्टम एसपीडी डिवाइस विकल्प के बिना कॉन्फ़िगर किया गया हो |
3) विवरण के लिए स्मार्टपैक आर कंट्रोलर डेटाशीट देखें 4) अनुशंसित न्यूनतम कैबिनेट गहराई 400 मिमी [15.7 इंच] है |
|||||||||
संबंधित उत्पाद :
(फ्लैटपैक2 48/3000 एसएचई)(स्मार्टपैक आर नियंत्रक)(स्मार्टपैक एस कंट्रोलर)
समाधान
हम चीन के अंदर और बाहर दूरसंचार कंपनियों के लिए साइट सर्वेक्षण, ग्राहक के अनुरोध के अनुसार पेशेवर योजना का प्रस्ताव, तकनीकी सहायता और रखरखाव सेवा सहित संपूर्ण समाधान प्रदान करते हैं।हमारे पास एक सक्षम टीम और दुनिया भर में भरोसेमंद साझेदारों का एक नेटवर्क है।
सामान्य प्रश्न :
1. आप गुणवत्ता को कैसे नियंत्रित करते हैं?
ए: शिपमेंट से पहले सभी उत्पादों को उत्पाद की गुणवत्ता सुनिश्चित करने के लिए उपयोग परिदृश्यों, लोड और पूर्ण लोड और वर्तमान साझाकरण परीक्षण का अनुकरण किया जाता है।
2. आपकी न्यूनतम ऑर्डर मात्रा क्या है?
उत्तर: कोई न्यूनतम ऑर्डर मात्रा नहीं है, और एक भी किया जा सकता है।फर्क सिर्फ कीमत और शेड्यूल का है।
3. क्या आप अपनी कंपनी का परिचय दे सकते हैं?
उत्तर: मैं बहुत सम्मानित महसूस कर रहा हूं.मैं आपको हमारी कंपनी की जानकारी का अधिक व्यापक और प्रत्यक्ष परिचय देने के लिए कंपनी का परिचय दस्तावेज़ बाद में भेजूंगा।
4. आपकी कंपनी के क्या फायदे हैं?
ए: आपूर्ति के बाद के नवीनीकरण के लिए पर्याप्त सूची, और आपूर्ति की गारंटी, ग्राहकों की विभिन्न आवश्यकताओं के अनुसार लचीला, विभिन्न समाधान प्रदान करना।
5. क्या मैं नमूने भेज सकता हूँ? कीमत के साथ मुझे इसकी सूचना दें?
ए: आप नमूने भेज सकते हैं, नमूने बड़े गर्व के अधीन हैं, और माल ढुलाई आपको वहन करनी होगी।
6. आपकी कंपनी गुणवत्ता संबंधी समस्या से कैसे निपटती है?
उत्तर: हमारी कंपनी लगभग 10 वर्षों से यह उद्योग कर रही है।इसकी पहले से ही एक निश्चित प्रतिष्ठा रही है।हम इसका सावधानीपूर्वक विश्लेषण करेंगे.यदि यह वास्तव में हमारी गुणवत्ता की समस्या है, तो आप निश्चिंत हो सकते हैं कि यह अनुबंध समझौते के अनुसार काम करेगा और चिंताओं के बाद आपको कभी कुछ नहीं होने देगा, हमारी सेवा टीम आपकी सेवा करने में प्रसन्न होगी।
7 डब्ल्यूटोपी एबोक्या गुणवत्ता?
उत्तर: नए पैकेज के साथ 100% मूल।हम यह सुनिश्चित करने के लिए पोस्ट करने से पहले प्रत्येक आइटम का परीक्षण करेंगे कि प्रत्येक आइटम अच्छी गुणवत्ता वाला है।
8 एचगारंटी के लिए कितने महीने?
उत्तर: 1 वर्ष की गुणवत्ता की गारंटी
9किसी भी घटिया गुणवत्ता वाले सामान से कैसे निपटें?
उत्तर: गारंटी समय के भीतर किसी भी खराब गुणवत्ता वाले उत्पाद के लिए पोस्ट शुल्क के हमारे शुल्क के साथ सामान पोस्ट किया जा सकता है।
