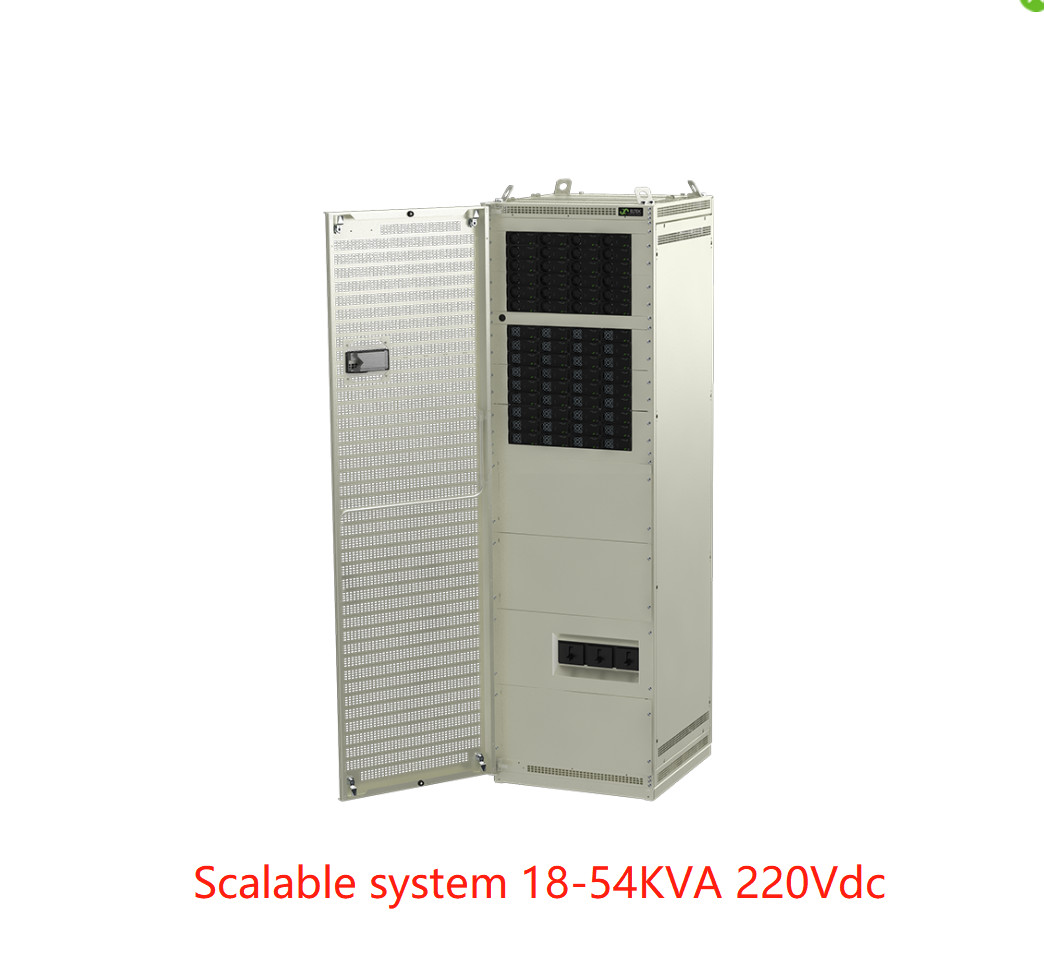

Eltek रेक्टीवर्टर इंडोर सिस्टम स्केलेबल सिस्टम 18-54KVA 220Vdc AC बैकअप पावर 400 VAC या 230Vac (CIEJ3643.4xxx) के लिए
Eltek रेक्टीवर्टर इंडोर सिस्टम स्केलेबल सिस्टम 18-54KVA 220Vdc AC बैकअप पावर 400 VAC या 230Vac (CIEJ3643.4xxx) के लिए
स्केलेबल रेक्टीवर्टर इनडोर सिस्टम के लिए एसी बैकअप पावर प्रदान करता है
400 वीएसी 3-चरण या 230 वीएसी 1-चरण लोड, और बैटरी के लिए 220 वीडीसी पावर
चार्जिंग और वैकल्पिक डीसी लोड।लचीले डीसी आउटपुट को पर सेट किया जा सकता है
10 घंटे तक के सुरक्षा समय के साथ बड़े बैटरी बैकअप को रिचार्ज करें।
वैकल्पिक बी-इनपुट (दोहरी एसी इनपुट) के साथ संयोजन में समाप्त हो जाता है
एक पारंपरिक एटीएस (स्वचालित स्थानांतरण स्विच) की आवश्यकता है।जहां ए से बी इनपुट पर स्विच करें
, no . के साथ एक निर्बाध संचालन है
एसी लोड पर रुकावट
.
वैकल्पिक बी-इनपुट (डुअल एसी इनपुट) के संयोजन में पारंपरिक एटीएस (ऑटोमैटिक ट्रांसफर स्विच) की आवश्यकता समाप्त हो जाती है। जहां ए से बी इनपुट पर स्विच एसी लोड पर बिना किसी रुकावट के एक निर्बाध संचालन है।
जब एसी यूपीएस के रूप में उपयोग के लिए दोहरे एसी इनपुट के साथ कॉन्फ़िगर किया जाता है, तो इसे एन 62040-3 के अनुसार - वीएफआई एसएस 111 के रूप में वर्गीकृत किया जाता है।
एल 400 वीएसी 3 चरण (वाई) इनपुट
एल 400 वीएसी 3 चरण (वाई) आउटपुट
एल 220VDC इनपुट / आउटपुट
एल मैक्स 54 केवीए / 43.2 किलोवाट एसी आउटपुट
एल अधिकतम 43.2 किलोवाट डीसी आउटपुट
एल संरक्षित थोक एसी आउटपुट
एल ए + बी विकल्प (दोहरी एसी इनपुट)
एल मैनुअल बाईपास विकल्प
एल अप करने के लिए 4 बैटरी तार
एल हस्तांतरण प्रौद्योगिकी में निर्मित
एल 150% अधिभार क्षमता, 15 एस
एल 600% त्वरित यात्रा वर्तमान 20 एमएस
एल गर्म प्लग करने योग्य
एल स्मार्टपैक 2 नियंत्रक
l Flatpack2 रेक्टिफायर्स के साथ पैरेलल में काम करता है
एल वैश्विक अनुपालन
एल पेटेंट एचई प्रौद्योगिकी
पैरामीटर:
| मॉडल / आदेश देने की जानकारी | 54 केवीए + 48 किलोवाट ए-इनपुट | 54 केवीए + 48 किलोवाट बी-इनपुट | |
| परिवार उत्पाद | सीआईईजे3643.4xxx | सीआईईजे3643.4 xxx | |
| एसी आउटपुट डेटा | |||
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य सीमा) 1) | 400 वीएसी 3 चरण (वाई) / 346-415 वीएसी | ||
| आवृत्ति (डिफ़ॉल्ट इन्वर्टर मोड) | 50 हर्ट्ज (अनुकूली) | ||
| आवृत्ति (सेट-सक्षम इन्वर्टर मोड) | 50 हर्ट्ज, 60 हर्ट्ज या अंतिम सिंक 50/60 हर्ट्ज (अनुकूली) | ||
| अधिकतम शक्ति (निरंतर / अधिभार (<15s)) | 43.2 किलोवाट (54 केवीए) / 72 केवीए | ||
| वर्तमान अधिकतम/चरण (निरंतर/अधिभार (<15s)) | 78ARMS / 104,4ARMS | ||
| वर्तमान (अधिकतम) त्वरित यात्रा/चरण (20ms) | 380A (6 x नाममात्र) | ||
| होल्ड अप (वोल्टेज डिप्स) (बैटरी पर स्विच करने से पहले) | > 5 एमएस @ 43,2 किलोवाट लोड | ||
| टीएचडी | <1.5% प्रतिरोधक भार पर | ||
| आउटपुट विशेषताएं |
मॉड्यूल: एल और एन में फ्यूज, हॉट प्लग करने योग्य 100 ए एमसीसीबी, एसी आउटपुट अलग-अलग स्क्रू टर्मिनलों एल 1-एल 3, एन और पीई के लिए 70 मिमी 2 |
||
| डीसी आउटपुट डेटा | |||
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य सीमा) | 122,5 वीडीसी / 97 - 145 वीडीसी | ||
| पावर (अधिकतम @nominal इनपुट) | 43.2 किलोवाट 2) | ||
| वर्तमान (अधिकतम @VOUT 48 VDC) | 400 ए 2) | ||
| समय पकड़ो, अधिकतम उत्पादन शक्ति | > 10ms;वाउट> 97 वीडीसी | ||
| आउटपुट विशेषताएं |
शॉर्ट सर्किट प्रूफ, ओवर वोल्टेज शटडाउन M10 बोल्ट के लिए बैटरी इनपुट / आउटपुट कनेक्शन |
||
| इनपुट डेटा | |||
| एसी मेन्स इनपुट वोल्टेज (3 चरण वाई) | 320-475 वीएसी, | ||
| एसी चालू/चरण (नाममात्र आउटपुट वोल्टेज पर) (मॉड्यूल प्रकार के आधार पर) | 92-138 एआरएमएस 4) | ||
| फ़्रीक्वेंसी (डिफ़ॉल्ट: सिंक रेंज) | 47-53 और 57-63 हर्ट्ज | ||
| आवृत्ति (सेट-सक्षम: सिंक रेंज) | 47-53 हर्ट्ज, 57-63 हर्ट्ज या दोनों (अनुकूली) | ||
| पावर फैक्टर / THD | > 0.99 50% लोड या अधिक / <3.5% पर | ||
| डीसी वोल्टेज नाममात्र / विस्तारित सीमा (कोई अधिभार नहीं) 3) | 102 - 145 वीडीसी / 90 - 145 वीडीसी | ||
| डीसी करंट (अधिकतम) | 450 ए / 648 ए अधिभार के दौरान (15 एस) | ||
| इनपुट सुविधाएँ |
मॉड्यूल: एल और एन में फ्यूज, हॉट प्लग करने योग्य, वैरिस्टर, हॉट प्लग करने योग्य 160 ए एमसीसीबी, एसी इनपुट व्यक्तिगत स्क्रू टर्मिनल एल 1-एल 3, एन और पीई के लिए 70 मिमी 2 |
||
| बैटरी और लोड ब्रेकर | |||
| 2-पोल बैटरी ब्रेकर | 2*एमसीसीबी 630 ए | 1 * एमसीसीबी 880 ए | |
| 2-पोल लोड ब्रेकर | - | 1*एमसीसीबी 630 ए | |
| विकल्प | |||
| बी-इनपुट अधिकतम शक्ति (FP2 HE, 2 kW रेक्टिफायर के साथ) | 48 किलोवाट | ||
| मैनुअल बाईपास स्विच | 2*160 ए | ||
| अन्य विशिष्टता | |||
| क्षमता | >96% (मुख्य मोड (एसी/एसी और एसी/डीसी)), >94% (इन्वर्टर मोड (डीसी/एसी)) | ||
| संरक्षण वर्ग | आईपी 20 | ||
| परिचालन तापमान | -40 से +55 डिग्री सेल्सियस (-40 से +131 डिग्री फारेनहाइट), आर्द्रता 5 - 95% आरएच गैर-संघनक | ||
| भंडारण तापमान | -40 से +85 डिग्री सेल्सियस (-40 से +185 डिग्री फारेनहाइट), आर्द्रता 0 - 99% आरएच गैर-संघनक | ||
| आयाम [WxDxH] / वजन | 600 x 600x 2000मिमी (23,7 x 23,7 x 78,8") / 300 किग्रा (1100 पाउंड) | ||
| डिजाइन मानक | |||
| विद्युत सुरक्षा | एन 60950-1, एन 62040-1 यूपीएस सुरक्षा | ||
| ईएमसी |
ईटीएसआई एन 300 386 वी.1.6.1, एफसीसी सीएफआर 47 भाग 15 एन 61000-6-1 /-2/-4/-5 |
||
|
पर्यावरण |
ईटीएसआई एन 300 019: 2-1 (कक्षा 1.2), 2-2 (कक्षा 2.3) आईईसी/ईएन 62040-3:2011 क्लॉज 4.2 के अनुसार सामान्य परिचालन स्थितियां आईईसी 62040-3:2011 क्लॉज 4.3 के अनुसार अन्य परिचालन स्थितियों को 2011/65/ईयू (आरओएचएस) और 2012/19/ईयू (डब्ल्यूईईई) की सलाह दी जानी चाहिए। |
||
|
1) आउटपुट वोल्टेज रेंज कारखाने में कॉन्फ़िगर किया गया है और शीर्ष चेसिस में अलग-अलग कुंजीयन है 3) 90 - 102 वीडीसी: कम प्रदर्शन - एसी आउटपुट पर कोई पावर बूस्ट और बढ़ा हुआ वोल्टेज टीएचडी नहीं। |
2) एसी लोड की प्राथमिकता है।ज्यादा से ज्यादाउपलब्धडीसी आउटपुट पावर और करंट तत्काल एसी लोड और एसी इनपुट वोल्टेज पर निर्भर है;यानी फुल एसी पावर पर अधिकतम 28,8kW/260A और 230VAC के लिए नॉमिनल इनपुट। 4) यदि DC वोल्टेज को 97 V से नीचे खींचा जाता है तो इनपुट करंट इस स्तर से ऊपर बढ़ सकता है |
||
* एक कैबिनेट में एसी और डीसी फ़ीड के साथ इनडोर रेक्टीवर्टर कैबिनेट

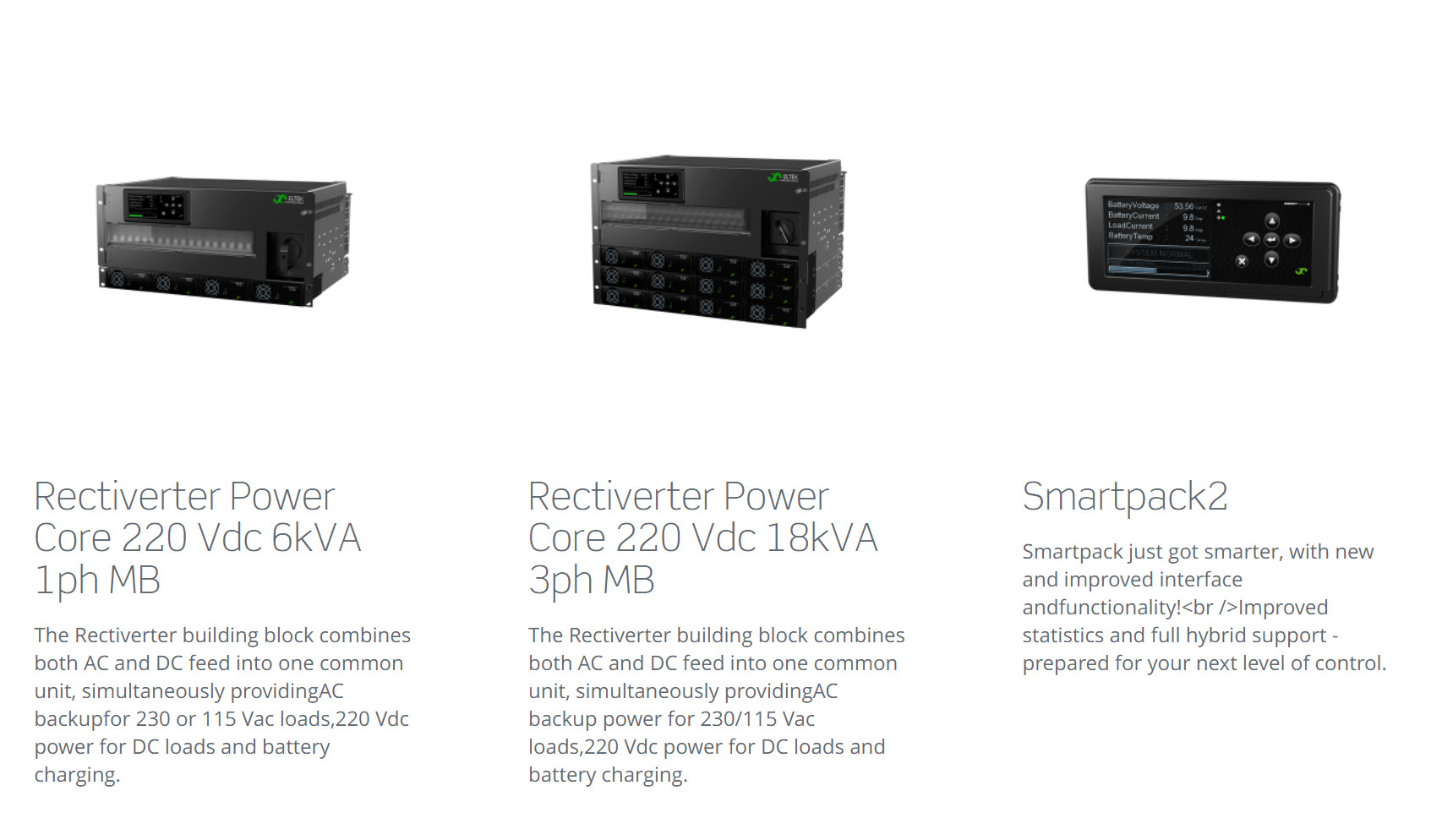

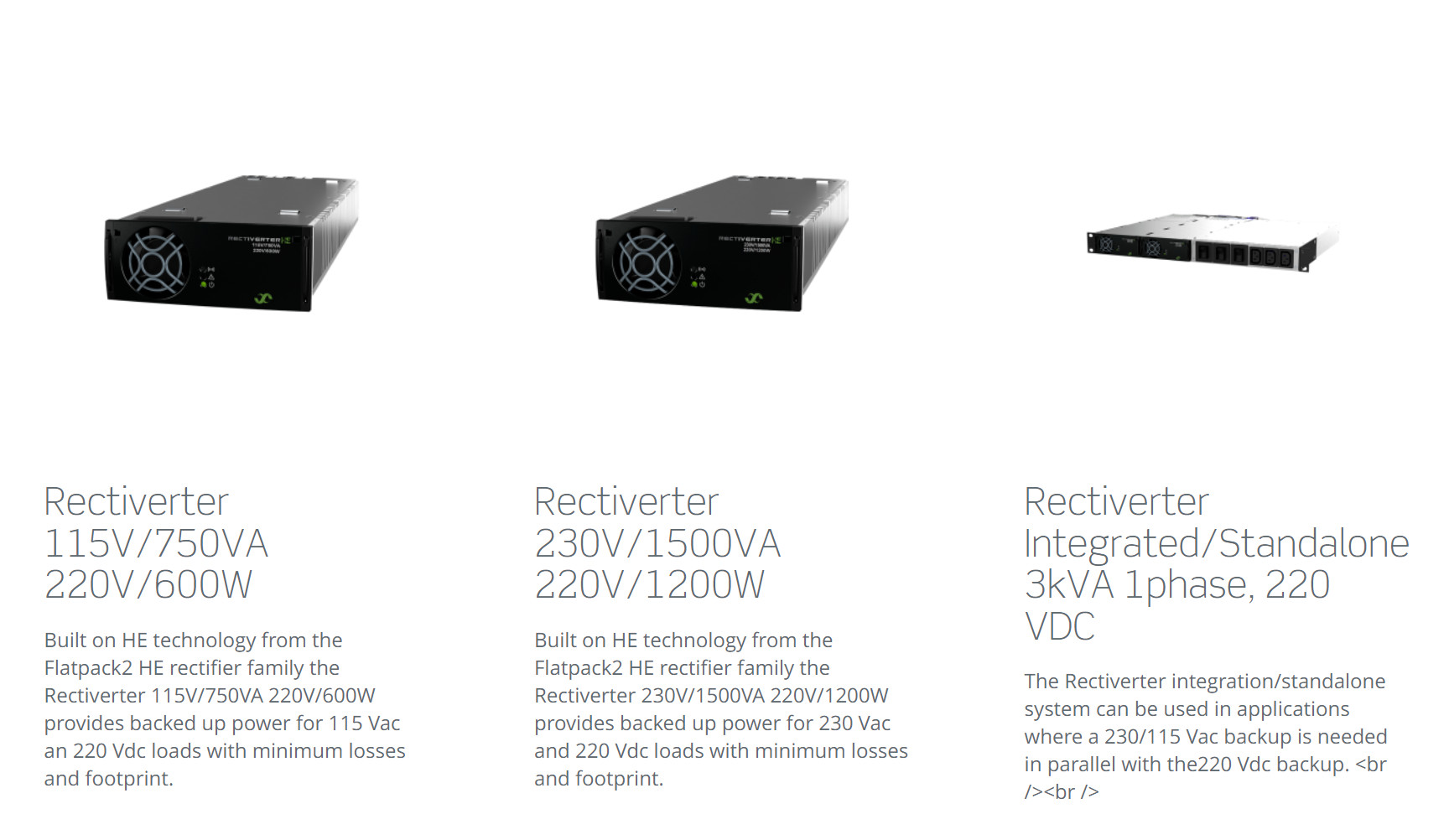

संबंधित उत्पाद :
