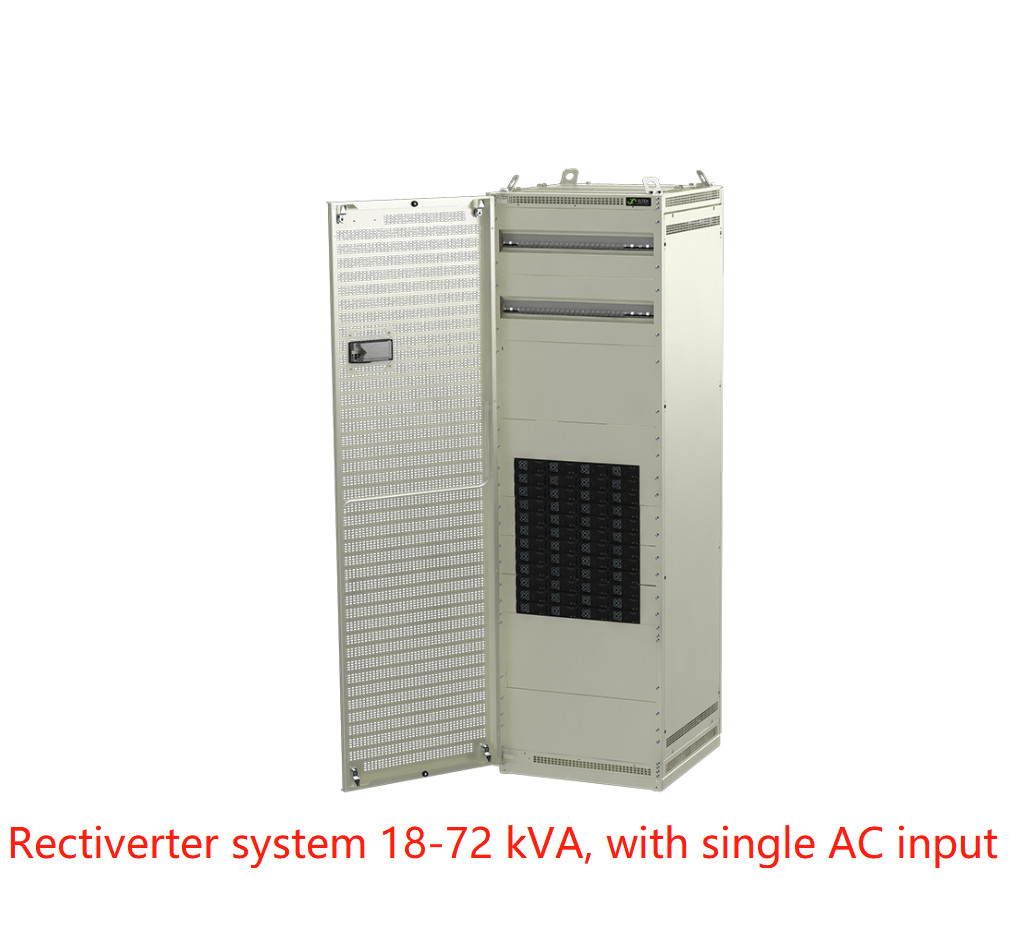

एलटेक रेक्टीवर्टर इंडोर सिस्टम स्केलेबल सिस्टम 18kva 36kva 54kva 72kva सिंगल एसी इनपुट के साथ (CTER2442.4xxx CTER3642.4xxx CTER4842.4xxx)
स्केलेबल रेक्टीवर्टर इनडोर सिस्टम 400 वीएसी 3-फेज या 230 वीएसी 1-फेज लोड के लिए एसी बैकअप पावर और बैटरी चार्जिंग और वैकल्पिक डीसी लोड के लिए 48 वीडीसी पावर प्रदान करता है।
सिस्टम 36, 54 या 72 केवीए तक अधिकतम एसी आउटपुट पावर के साथ तीन कॉन्फ़िगरेशन में उपलब्ध हैं।एसी वितरण संभावित 3 चरण या 1 चरण लोड ब्रेकर के साथ कैबिनेट में एकीकृत होते हैं।
एसी आउटपुट के संयोजन में सिस्टम -48 वीडीसी लोड के लिए डीसी वितरण में निर्मित के साथ 57,6 किलोवाट तक डीसी लोड भी खिला सकता है।
एल 400 वीएसी 3 चरण (वाई) इनपुट
एल 400 वीएसी 3 चरण (वाई) आउटपुट
एल 48 वीडीसी इनपुट / आउटपुट
एल अधिकतम 72 केवीए / 57,6 किलोवाट एसी आउटपुट
एल अधिकतम 57,6 किलोवाट डीसी आउटपुट
एल एसी वितरण
एल डीसी वितरण विकल्प
एल मैनुअल बाईपास विकल्प
एल अप करने के लिए 4 बैटरी तार
एल हस्तांतरण प्रौद्योगिकी में निर्मित
एल 150% अधिभार क्षमता, 15 एस
एल 600% त्वरित यात्रा वर्तमान 20 एमएस
एल गर्म प्लग करने योग्य
एल स्मार्टपैक 2 नियंत्रक
l Flatpack2 रेक्टिफायर्स के साथ पैरेलल में काम करता है
एल वैश्विक अनुपालन
एल पेटेंट एचई प्रौद्योगिकी
दूरसंचार-मोबाइल/वायरलेस
· एलटीई/4जी/वाईमैक्स
· वितरित एंटीना प्रणाली
· ब्रॉडबैंड
· रेडियो बेस स्टेशन/सेल साइट
रेलवे और मेट्रो अवसंरचना
· नियंत्रण और सुरक्षा
· संकेतन
· जीएसएम-आर
· सुरक्षा प्रणाली
बिजली उपयोगिताएँ
· नियंत्रण और सुरक्षा
स्काडा प्रणाली
पैरामीटर:
|
स्केलेबल सिस्टम 18-72 केवीए, सिंगल इनपुट |
||||
| मॉडल / आदेश देने की जानकारी | 36 केवीए | 54 केवीए | 72 केवीए | |
| परिवार उत्पाद | CTER2442.4xxx | CTER3642.4xxx | सीटीईआर4842.4xxx | |
| एसी आउटपुट डेटा | ||||
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य सीमा) 1) | 400 वीएसी 3 चरण (वाई) / 346-415 वीएसी | |||
| आवृत्ति (डिफ़ॉल्ट इन्वर्टर मोड) | 50 हर्ट्ज (अनुकूली) | |||
| आवृत्ति (सेट-सक्षम इन्वर्टर मोड) | 50 हर्ट्ज, 60 हर्ट्ज या अंतिम सिंक 50/60 हर्ट्ज (अनुकूली) | |||
| अधिकतम शक्ति (निरंतर / अधिभार (<15s)) | 28,8 किलोवाट (36 केवीए) / 48 केवीए | 43.2 किलोवाट (54 केवीए) / 72 केवीए | 57,6 किलोवाट (72 केवीए) / 96 केवीए | |
| वर्तमान अधिकतम/चरण (निरंतर अधिभार (<15s)) | 52ARMS / 69,6ARMS | 78ARMS / 104,4ARMS | 104ARMS / 139,2ARMS | |
| वर्तमान (अधिकतम) त्वरित यात्रा/चरण (20ms) | 256ए (6 x नाममात्र) | 380A (6 x नाममात्र) | 512A (6 x नाममात्र) | |
| होल्ड अप (वोल्टेज डिप्स) (बैटरी पर स्विच करने से पहले) | > 5 एमएस @ पूर्ण भार | |||
| टीएचडी | <1.5% प्रतिरोधक भार पर | |||
|
आउटपुट विशेषताएं |
मॉड्यूल: एल और एन में फ्यूज, हॉट प्लग करने योग्य 1 पोल या 3 पोल एसी वितरण (एमसीबी या एमसीसीबी पर सीधे कनेक्शन) रेक्टीवर्टर मॉड्यूल के लिए अनुशंसित अधिकतम ब्रेकर के अनुसार अधिकतम ब्रेकर क्षमता |
|||
| डीसी आउटपुट डेटा | ||||
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य सीमा) | 53.5 वीडीसी / 43 - 58 वीडीसी | |||
| पावर (अधिकतम @nominal इनपुट) | 28,8 किलोवाट 2) | 43.2 किलोवाट 2) | 57,7 किलोवाट 2) | |
| वर्तमान (अधिकतम @VOUT 48 VDC) | 600 ए 2) | 900 ए 2) | 1200 ए 2) | |
| समय पकड़ो, अधिकतम उत्पादन शक्ति | > 10ms;वाउट> 41 वीडीसी | |||
| आउटपुट विशेषताएं | शॉर्ट सर्किट प्रूफ, ओवर वोल्टेज शटडाउन | |||
| इनपुट डेटा | ||||
| एसी मेन्स इनपुट वोल्टेज (3 चरण वाई) | 320-475 वीएसी, | |||
| एसी चालू/चरण (मॉड्यूल प्रकार के आधार पर) | 56-96 एआरएमएस 4) | 84-144 आर्म्स 4) | 112-192 एआरएमएस 4) | |
| फ़्रीक्वेंसी (डिफ़ॉल्ट: सिंक रेंज) | 47-53 और 57-63 हर्ट्ज | |||
| आवृत्ति (सेट-सक्षम: सिंक रेंज) | 47-53 हर्ट्ज, 57-63 हर्ट्ज या दोनों (अनुकूली) | |||
| पावर फैक्टर / THD | > 0.99 50% लोड या अधिक / <3.5% पर | |||
| डीसी वोल्टेज नाममात्र / विस्तारित सीमा (कोई अधिभार नहीं) 3) | 45 - 58 वीडीसी / 40 - 45 वीडीसी | |||
| डीसी करंट (अधिकतम) / अधिभार के दौरान (15s) | 768 ए / 1080 ए | 1152 ए / 1620 ए | 1536 / 2160 ए | |
| इनपुट सुविधाएँ |
मॉड्यूल: एल और एन में फ्यूज, हॉट प्लग करने योग्य, वैरिस्टर, हॉट प्लग करने योग्य L1-L3, N & PE के लिए एसी इनपुट व्यक्तिगत स्क्रू टर्मिनल 120 मिमी2 |
|||
| बैटरी ब्रेकर | ||||
| 1-पोल बैटरी ब्रेकर | 2*TPS 2 धारक (800-1600 A) या 4*TPS 00 धारक (250-600 A) | |||
| विकल्प | ||||
| डीसी वितरण (ब्रेकर पर सीधे कनेक्शन) | 1-125 ए, 1 पोल एमसीबी ब्रेकर (अधिकतम 30 पीसी 18 मिमी, अधिकतम 20 पीसी 27 मिमी) | |||
| डीसी वितरण (थोक आउटपुट) | 2*600 ए (2*टीपीएस 00 धारक 250-600 ए) | |||
| मैनुअल बाईपास स्विच | 2*200 ए | |||
| एलवीबीडी (1-पोल) | 1800 ए | |||
| अन्य विशिष्टता | ||||
| क्षमता | >96% (मुख्य मोड (एसी/एसी और एसी/डीसी)), >94% (इन्वर्टर मोड (डीसी/एसी)) | |||
| संरक्षण वर्ग | आईपी 20 | |||
| संबंध | ऊपर या नीचे कनेक्शन | |||
| परिचालन तापमान | -40 से +55 डिग्री सेल्सियस (-40 से +131 डिग्री फारेनहाइट), आर्द्रता 5 - 95% आरएच गैर-संघनक | |||
| भंडारण तापमान | -40 से +85 डिग्री सेल्सियस (-40 से +185 डिग्री फारेनहाइट), आर्द्रता 0 - 99% आरएच गैर-संघनक | |||
| आयाम [WxDxH] / वजन | 600 x 600x 2000मिमी (23,7 x 23,7 x 78,8") / 300 किग्रा (1100 पाउंड) | |||
| डिजाइन मानक | ||||
| विद्युत सुरक्षा | एन 60950-1, एन 62040-1 यूपीएस सुरक्षा | |||
| ईएमसी | ETSI EN 300 386 V.1.6.1, FCC CFR 47 भाग 15 EN 61000-6-1 /-2/-3/-4, EN62040-2 | |||
|
पर्यावरण |
ईटीएसआई एन 300 019: 2-1 (कक्षा 1.2), 2-2 (कक्षा 2.3) आईईसी/ईएन 62040-3:2011 क्लॉज 4.1 आरओएचएस (2011/65/ईयू) और डब्ल्यूईईई (2002/96/ईसी) के अनुरूप होने के लिए सामान्य परिचालन स्थितियां |
|||
|
1) आउटपुट वोल्टेज रेंज कारखाने में कॉन्फ़िगर किया गया है और शीर्ष चेसिस में अलग-अलग कुंजीयन है 3) 40 - 45 वीडीसी: कम प्रदर्शन - एसी आउटपुट पर कोई पावर बूस्ट और बढ़ा हुआ वोल्टेज टीएचडी नहीं। |
2) एसी लोड की प्राथमिकता है।ज्यादा से ज्यादाउपलब्धडीसी आउटपुट पावर और करंट तत्काल एसी लोड और एसी इनपुट वोल्टेज पर निर्भर है;यानी फुल एसी पावर पर प्रति मॉड्यूल अधिकतम 800W/16,7A और 230VAC के लिए नाममात्र इनपुट। 4) यदि DC वोल्टेज को 43V से नीचे खींचा जाता है तो इनपुट करंट इस स्तर से ऊपर बढ़ सकता है |
|||
* एक कैबिनेट में एसी और डीसी फ़ीड के साथ इनडोर रेक्टीवर्टर कैबिनेट
