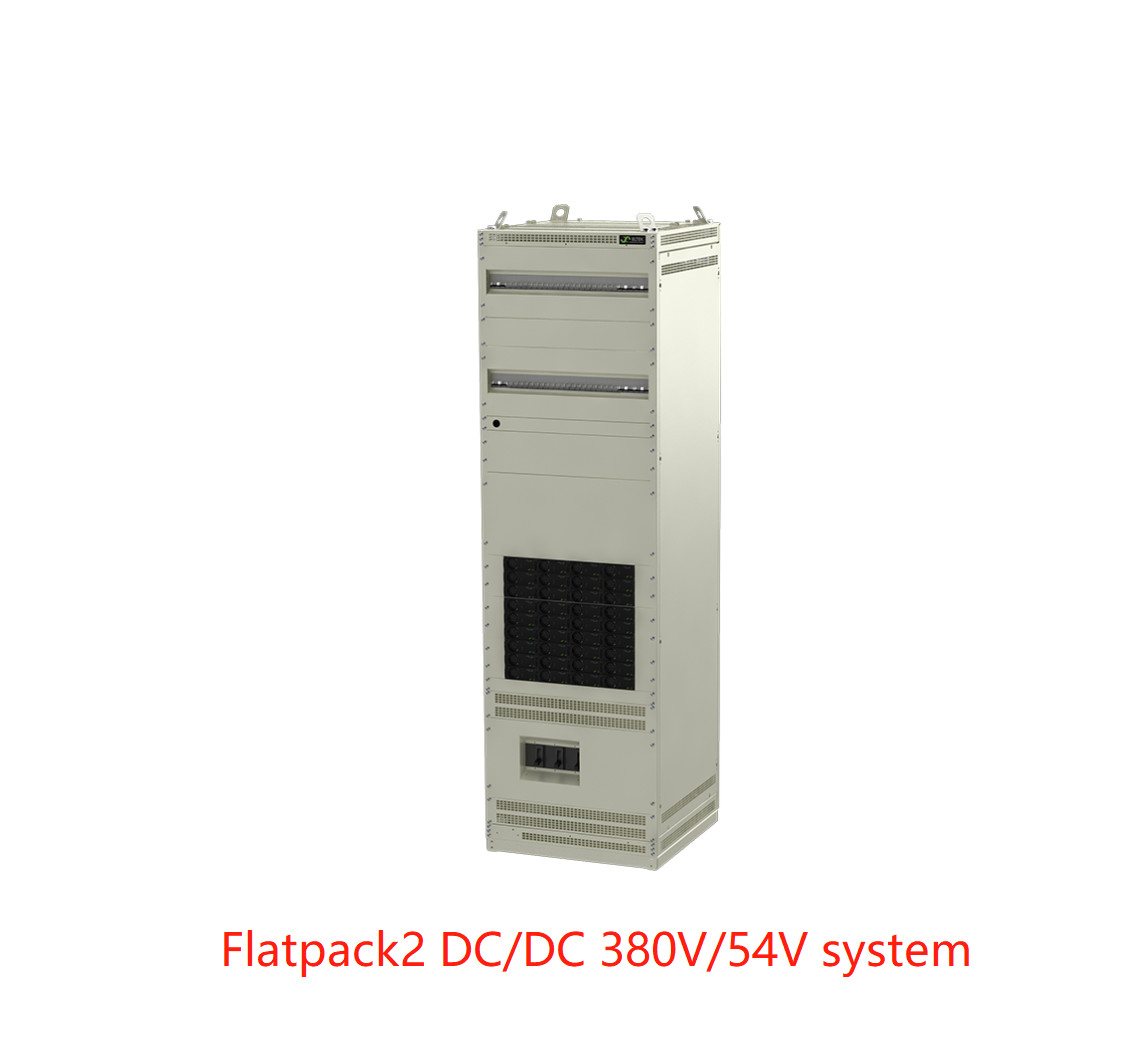

Eltek 380V से 54V DC-DC कनवर्टर सिस्टम Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
Eltek 380 V से 54 V DC-DC कनवर्टर सिस्टम Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
Eltek की सुविधा संपन्न स्मार्टपैक2 नियंत्रण और निगरानी इकाई के साथ Flatpack2 DC/DC 380V/48V 3000W SHE मॉड्यूल का उपयोग करने से साइटों को 380 Vdc को ट्रांसमिशन वोल्टेज के रूप में उपयोग करने से लाभ मिलता है।
या तो डेटा केंद्रों में पारंपरिक यूपीएस के प्रतिस्पर्धी विकल्प के लिए, या दूरसंचार साइट विस्तार में केंद्रीय बिजली संयंत्रों के लिए।
Eltek की सुविधा संपन्न स्मार्टपैक2 मॉनिटरिंग और कंट्रोल यूनिट के साथ अत्याधुनिक, सुपर उच्च दक्षता कनवर्टर मॉड्यूल को एकीकृत करते हुए, उच्च प्रदर्शन फ्लैटपैक 2 डीसी / डीसी 380 वी / 54 वी पावर सिस्टम 380 वीडीसी बस वोल्टेज को एक विनियमित 54 वीडीसी में परिवर्तित करता है। 98.2% की मॉड्यूल दक्षता।
एल इनपुट सुरक्षा
एल बहुमुखी प्रतिभा
एल स्केलेबिलिटी
एल मॉड्यूलर - जैसे-जैसे आपका भार बढ़ता है, निर्माण करें
एल सुपर उच्च दक्षता (एसएचई)
एल स्मार्टपैक 2 नियंत्रक
एल गर्म प्लग करने योग्य
एल 50-55 वीडीसी समायोज्य आउटपुट
एल पेटेंट एसएचई प्रौद्योगिकी
अनुप्रयोग
दूरसंचार
• दूरसंचार केंद्रीय कार्यालय का विस्तार
• उच्च शक्ति साइट उन्नयन
डेटा केंद्र
• 380 वीडीसी (260-400 वीडीसी) से 50-55 वीडीसी में रूपांतरण
• कोलोकेशन सुविधाएं
• यूपीएस+वीडीसी प्लांट रिप्लेसमेंट
पैरामीटर:
| नमूना | 36 किलोवाट सिस्टम | 72 किलोवाट सिस्टम | 108 किलोवाट सिस्टम |
| भाग संख्या | सीडीटी31242.xxx | सीडीटी32442.xxx | सीडीटी33642.xxx |
| इनपुट डेटा | |||
| वोल्टेज (ऑपरेटिंग रेंज) | 260 - 400 वीडीसी | ||
| अधिकतम करंट | 147.6 ए | 295.2 ए (2x 147.6 ए) | 442.8 ए (3x 147.6 ए) |
| संरक्षण (मॉड्यूल स्तर) | फ़्यूज़, शटडाउन जब VIN सीमा से बाहर हो | ||
| संरक्षण (कैबिनेट स्तर) | 1x 160 ए एमसीसीबी | 2x 160 ए एमसीसीबी | 3x 160 ए एमसीसीबी |
| उत्पादित आंकड़े | |||
| वोल्टेज (डिफ़ॉल्ट) | 54.5 वीडीसी | ||
| वोल्टेज (समायोज्य सीमा) | 50 - 55 वीडीसी | ||
| अधिकतम शक्ति, नाममात्र इनपुट | 36 किलोवाट | 72 किलोवाट | 108 किलोवाट |
| अधिकतम करंट, @VOUT = 50 VDC | 720 ए | 1440 ए | 2160 ए |
| वर्तमान साझाकरण | ± 10 से 100% लोड से अधिकतम करंट का 5% | ||
| स्टेटिक वोल्टेज विनियमन | ±0.5% 0 से - 100% लोड और नाममात्र इनपुट | ||
| गतिशील वोल्टेज विनियमन | ±5.0% 10-90% या 90-10% लोड भिन्नता के लिए, विनियमन समय <50 एमएस | ||
| डीसी आउटपुट | 2x 30 तरीके तक 63 A MCB 2x 20 तरीके तक 125 A MCB | ||
| संरक्षण | ओवरवॉल्टेज शटडाउन;शॉर्ट सर्किट सबूत;उच्च तापमान;गर्म प्लग-इन दबाव वर्तमान सीमित;या-आईएनजी FET | ||
| अतिरिक्त जानकारी | Flatpack2 DCDC 380V 48V 3000W SHE डेटाशीट देखें | ||
| नियंत्रण और निगरानी | |||
| निगरानी इकाई | स्मार्टपैक2 | ||
| स्थानीय ऑपरेशन | डिस्प्ले और कुंजियाँ, मानक ब्राउज़र के माध्यम से वेब इंटरफ़ेस | ||
| रिमोट ऑपरेशन | वेब इंटरफेस;मोडबस;एसएनएमपी प्रोटोकॉल और ईमेल | ||
|
एलार्म |
कम और उच्च आउटपुट वोल्टेज अलार्म (मामूली और प्रमुख स्तर), अर्थ फॉल्ट अलार्म, तापमान अलार्म, मेन्स आउटेज अलार्म, लोड ब्रेकर ट्रिप अलार्म और बहुत कुछ। | ||
| अतिरिक्त जानकारी | Smartpack2 डेटाशीट देखें | ||
| अन्य निर्दिष्टीकरण | |||
| पीक दक्षता | 98.2% | ||
|
एकांत |
4.2 केवीडीसी - इनपुट और आउटपुट 2.2 केवीडीसी - इनपुट अर्थ 0.5 केवीडीसी - आउटपुट अर्थ |
||
| परिचालन तापमान | -20 से +45 डिग्री सेल्सियस (-4 से +113 डिग्री फारेनहाइट) 40 डिग्री सेल्सियस (104 डिग्री फारेनहाइट) से ऊपर की संभावित शक्ति | ||
| भंडारण तापमान | -40 से +85 डिग्री सेल्सियस (-40 से +185 डिग्री फारेनहाइट) | ||
| नमी | 5 - 95% आरएच, गैर-संघनक | ||
| आयाम [डब्ल्यूएक्सएचएक्सडी] | 600 x 2000 x 600 मिमी (23.62 x 78.74 x 23.62") | ||
| डिजाइन मानक | |||
| विद्युत सुरक्षा | आईईसी/एन 60950-1: 2013 | ||
|
ईएमसी |
आईईसी/एन 61000-6-1:2007, आईईसी/एन 61000-6-2:2005, IEC/EN 61000-6-3:2007 + A1:2011, IEC/EN 61000-6-4:2007 + A1:2011, ETSI EN 300 386 v2.1.1: 2016 |
||
|
पर्यावरण |
के अनुसार परीक्षण किया गया: ETSI EN 300 019-2-1 v2.2.1: 2014 (कक्षा 1.2); ETSI EN 300 019-2-2 v2.3.1: 2013 (कक्षा 2.3); ईटीएसआई एन 300 132-3-1 v2.1.1;2011/65/ईयू (आरओएचएस) और 2008/98/ईसी (डब्ल्यूईईई) आईईसी/ईएन 62040-5-3:2016 क्लॉज 4.2 के अनुसार सामान्य परिचालन स्थितियों, क्लॉज 4.3 के अनुसार अन्य ऑपरेटिंग शर्तों की सलाह दी जानी चाहिए। |
||
| 1) बिना दरवाजे के दिखाए गए कैबिनेट के विचार। | |||
