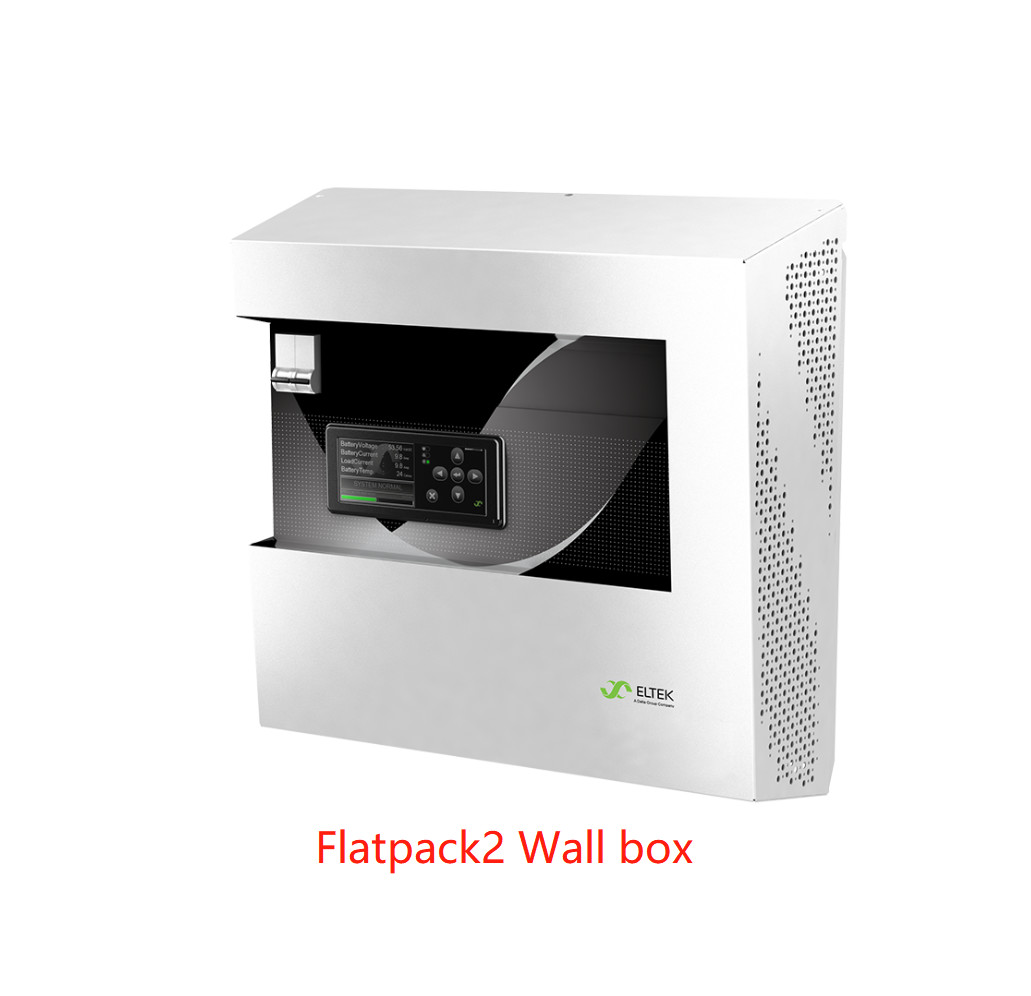

Eltek Flatpack2 वॉल बॉक्स 24 वीडीसी, 30 वीडीसी, 48 वीडीसी, 60 वीडीसी, 110 वीडीसी और 125 वीडीसी सिस्टम

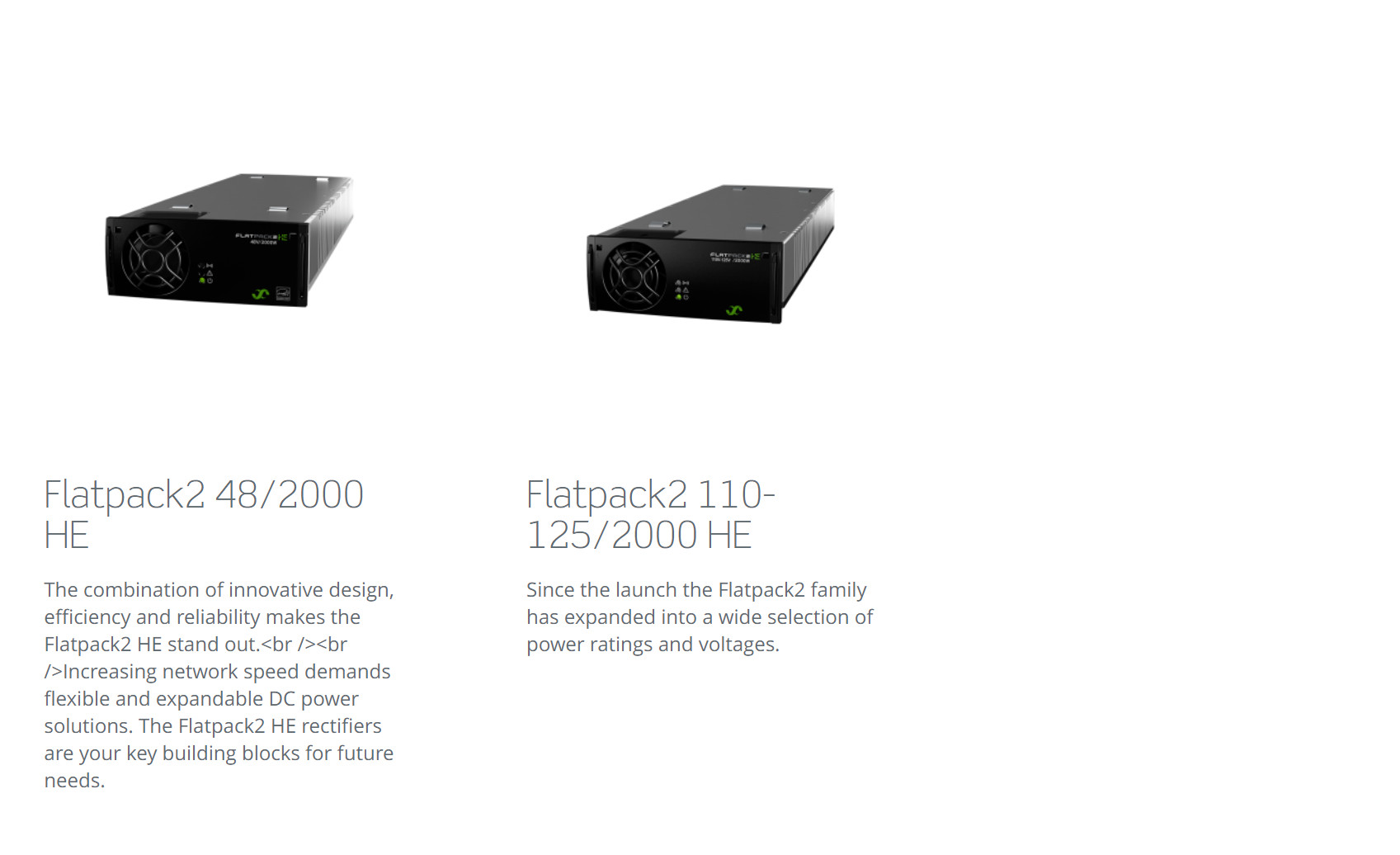

चयनित रेक्टिफायर के आधार पर, सिस्टम डीसी आउटपुट निम्न में से एक हो सकता हैः 24V/40-168 A, 48V/15-83 A, 110V/10-34A।
इसकी कॉम्पैक्ट डिजाइन और सरल स्थापना इसे एक शक्तिशाली दीवार पर घुड़सवार डीसी बिजली आपूर्ति पैकेज बनाती है।रेक्टिफायर की व्यापक डीसी आउटपुट रेंज इसे सभी प्रकार की स्थिर बैटरी के साथ समानांतर संचालन के लिए उपयुक्त बनाती है, जिसमें लीड एसिड या निकेल कैडमियम प्रकार शामिल हैं।
मुख्य विशेषताएं
- कॉम्पैक्ट डिजाइन (W452 x D200 x H450mm)
- थोक फ़ीड या एकीकृत वितरण
- डिजिटल कंट्रोलर (3,2 ̊ टीएफटी रंग प्रदर्शन उत्कृष्ट निगरानी और विनियमन विशेषताओं के लिए, दूरस्थ निगरानी के लिए ईथरनेट और वेब इंटरफ़ेस सहित)
- अद्वितीय स्थापना (हटाने योग्य सामने कवर स्थापना और कनेक्शन के लिए आसान पहुंच प्रदान करता है)
- सीई चिह्नित, विश्वव्यापी स्थापना के लिए मान्यता प्राप्त यूएल
पैरामीटरः
| तकनीकी विनिर्देश |
|
मॉडल |
बल्क फ़ीड 24-60V |
बल्क फ़ीड 110V |
2 - पोल डिस्ट. 24 - 110V |
1 - पोल डिस्ट. -48V |
|
|
भाग संख्या |
CTO30210.000 |
CTO30210.100 |
CTO30210.xxxx |
CTO30210.xxxx |
|
|
इनपुट DATA |
|
|
|
|
|
|
वोल्टेज (रेंज) |
85 - 300 वोल्टएसी |
|
|
एकल एसी फ़ीड |
• |
• |
• |
• |
|
|
एसपीडी (ओवीपी वर्ग 2) के साथ एकल एसी फ़ीड |
- |
- |
• |
• |
|
|
दोहरी एसी फ़ीड (व्यक्तिगत पीआर रेक्टिफायर) |
- |
- |
• |
• |
|
|
अनुशंसित इनपुट ब्रेकर |
प्रणाली में 1 FP2 रेक्टिफायर के लिए 16A या प्रणाली में 2 FP2 रेक्टिफायर के लिए 25A |
|
|
सुरक्षा |
रेक्टिफायर मॉड्यूल में व्यक्तिगत फ्यूज |
|
|
संबंध |
सीधे इनपुट एमसीबी पर, 25 मिमी तक2
पीई स्क्रू टर्मिनल, अधिकतम 10 मिमी2और M5 केबल लुग सीधे चेसिस के लिए
|
|
|
आउटपुट DATA |
|
|
|
|
|
|
वोल्टेज (डिफ़ॉल्ट) |
24-60 वोल्टडीसी |
110-125 वोल्टडीसी |
24 से 110 वोल्टडीसी |
- 48 वोल्टडीसी |
|
|
NiCad, समर्थित कक्षों की संख्या |
18 से 40 |
85-104 |
18 से 88 |
38 - 40 |
|
|
Pb, समर्थित कक्षों की संख्या |
12 से 30 |
54-60 |
54 |
24 |
|
|
शक्ति (अधिकतम) @ नाममात्र इनपुट |
4000 वाट |
|
|
वर्तमान (अधिकतम) @ नाममात्र इनपुट |
पिछला पृष्ठ या लागू Flatpack2 रेक्टिफायर डेटाशीट देखें |
|
|
असुरक्षित थोक उत्पादन |
• |
• |
- |
- |
|
|
संरक्षित बैटरी आउटपुट |
- |
- |
2 x 2 पोल (16 - 63 ए) |
3 x 1 पोल (16 - 63A) |
|
|
संरक्षित लोड आउटपुट |
- |
- |
3(42)) x 2 पोल (6 - 63A) |
112)) x 2 पोल (6 - 63A) |
|
|
एकीकृत बैटरी शंट और डिस्कनेक्ट |
- |
- |
- |
200A |
|
|
संबंध |
टर्मिनल अधिकतम
35 मिमी2
|
टर्मिनल अधिकतम
35 मिमी2
|
सीधे इनपुट एमसीबी पर, 25 मिमी2 तक |
|
|
रेक्टिफायरों में आउटपुट सुरक्षा |
ब्लॉकिंग OR-इंग FET या फ्यूज, शॉर्ट सर्किट प्रूफ & उच्च तापमान संरक्षण |
|
|
नियंत्रण और निगरानी |
|
|
|
|
|
|
निगरानी इकाई |
स्मार्टपैक 2 |
|
|
स्थानीय परिचालन |
वेबपावर का उपयोग करके मानक ब्राउज़र के माध्यम से प्रदर्शन और कुंजी, WEB इंटरफ़ेस |
|
|
दूरस्थ संचालन |
वेबपावर (WEB इंटरफेस, एसएनएमपी प्रोटोकॉल और ईमेल) |
|
|
अलार्म रिले (कनेक्शनः क्लैंप ≤ 1.5 मिमी)2) |
6 x संपर्कों पर संभावित मुक्त परिवर्तन (NO, NC, C) [अधिकतम 75V/ 2A/ 60W] |
|
|
इनपुट |
6 x कॉन्फ़िगर करने योग्य (डिजिटल, एनालॉग) और 3 तापमान |
|
|
वर्तमान माप |
रेक्टिफायर करंट और यदि बैटरी शंट का प्रयोग किया जाता है; बैटरी करंट और लोड करंट |
|
|
|
अलार्म |
कम और उच्च आउटपुट वोल्टेज अलार्म (माइनर और मेजर लेवल), अर्थ फॉल्ट अलार्म, तापमान अलार्म, मेन आउटेज अलार्म, बैटरी शेष क्षमता/ निम्न गुणवत्ता अलार्म,बैटरी/ लोड ब्रेकर t फटा अलार्म और बहुत कुछ |
|
|
अन्य विनिर्देश |
|
|
|
|
|
|
अलगाव |
3.0 kVएसी- इनपुट से आउटपुट
1.5 kVएसी- पृथ्वी के लिए इनपुट
0.5 kVडीसी- पृथ्वी पर आउटपुट3)
|
|
|
परिचालन तापमान |
-40 से +45°C (-40 से +113°F), आर्द्रता 5 - 95% आरएच नॉन-कंडेनसेटिंग
उच्च तापमान पर आउटपुट पावर डी-रेट, लागू रेक्टिफायर के लिए डेटाशीट देखें
|
|
|
सुरक्षा वर्ग |
IP21, (IP22, अतिरिक्त कवर के साथ PN: 298484) |
|
|
भंडारण तापमान |
-40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% आरएच नॉन-कंडेनसेटिंग |
|
|
आयाम [WxHxD] / वजन |
452 x 450 x 200 मिमी (17.8 x 17.7 x 7.9 ′′) / 13 किलोग्राम (1 मॉड्यूल) 15 किलोग्राम (2 मॉड्यूल) |
|
|
डिजाइन मानक |
|
|
|
|
|
|
विद्युत सुरक्षा |
एन 60950-1-3rdसंस्करण |
|
|
ईएमसी |
ईटीएसआई एन 300 386 वी.1.4.1
EN 61000-6-1 / -2 / -3 / -4
|
|
|
पर्यावरण |
ETSI EN 300 019, ETSI EN 300 132 - 2 |
|
|
2) एसी मेन्स इनपुट कॉन्फ़िगरेशन के आधार पर
3) 1.5kVएसीवॉलबॉक्स के लिए 110V फ्लैटपैक2 रेक्टिफायरों के साथ
|
