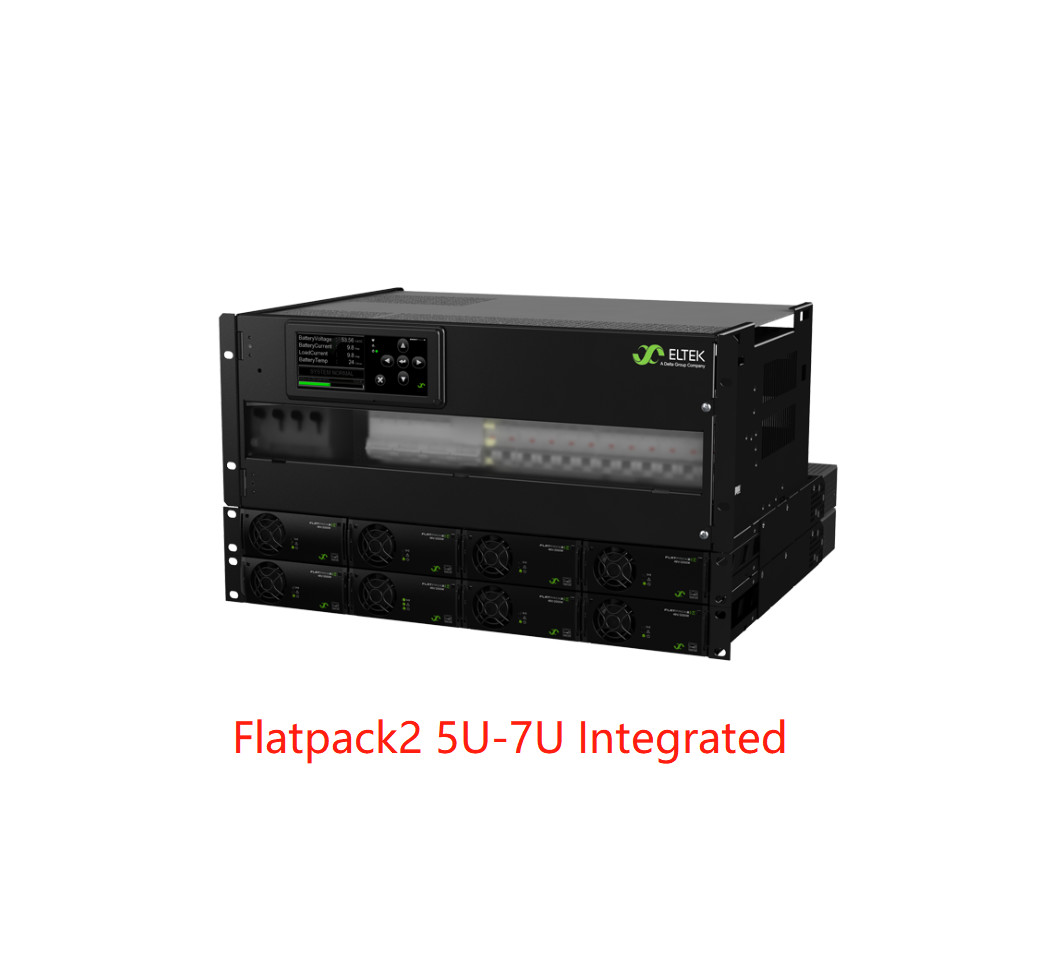

Eltek Flatpack2 पावर सिस्टम 5U 6U 7U 300A/ 500A वितरण FP2 2000W / FP2 3000W मॉड्यूल के साथ
4U वितरण को कॉम्पैक्ट और लचीले डीसी पावर समाधानों की मांग को पूरा करने के लिए डिज़ाइन किया गया है। यह बिल्डिंग ब्लॉकों पर आधारित है और बिजली, नियंत्रक,बैटरी खंड और भार खंड.
प्लग करने योग्य बैटरी ब्रेकर और डीआईएन माउंटेड लोड ब्रेकर आसान कॉन्फ़िगरेशन के साथ-साथ क्षेत्र में प्रतिस्थापन सुनिश्चित करते हैं। पावर सिस्टम में दो नियंत्रक विकल्प हैं,स्मार्टपैक2 या स्मार्टपैक एस जिसमें वर्तमान और भविष्य के अनुप्रयोगों में आवश्यक सभी कार्यक्षमताएं हैं.
मुख्य विशेषताएं
तकनीकी डेटा:
|
|
||||||||
| मॉडल | 300A वितरण | 500A वितरण | ||||||
|
भाग संख्या (संरचित बिजली प्रणाली) |
CTOxxxxx.nnnn | CTOxxxxx.nnnn | ||||||
| पावर मॉड्यूल | ||||||||

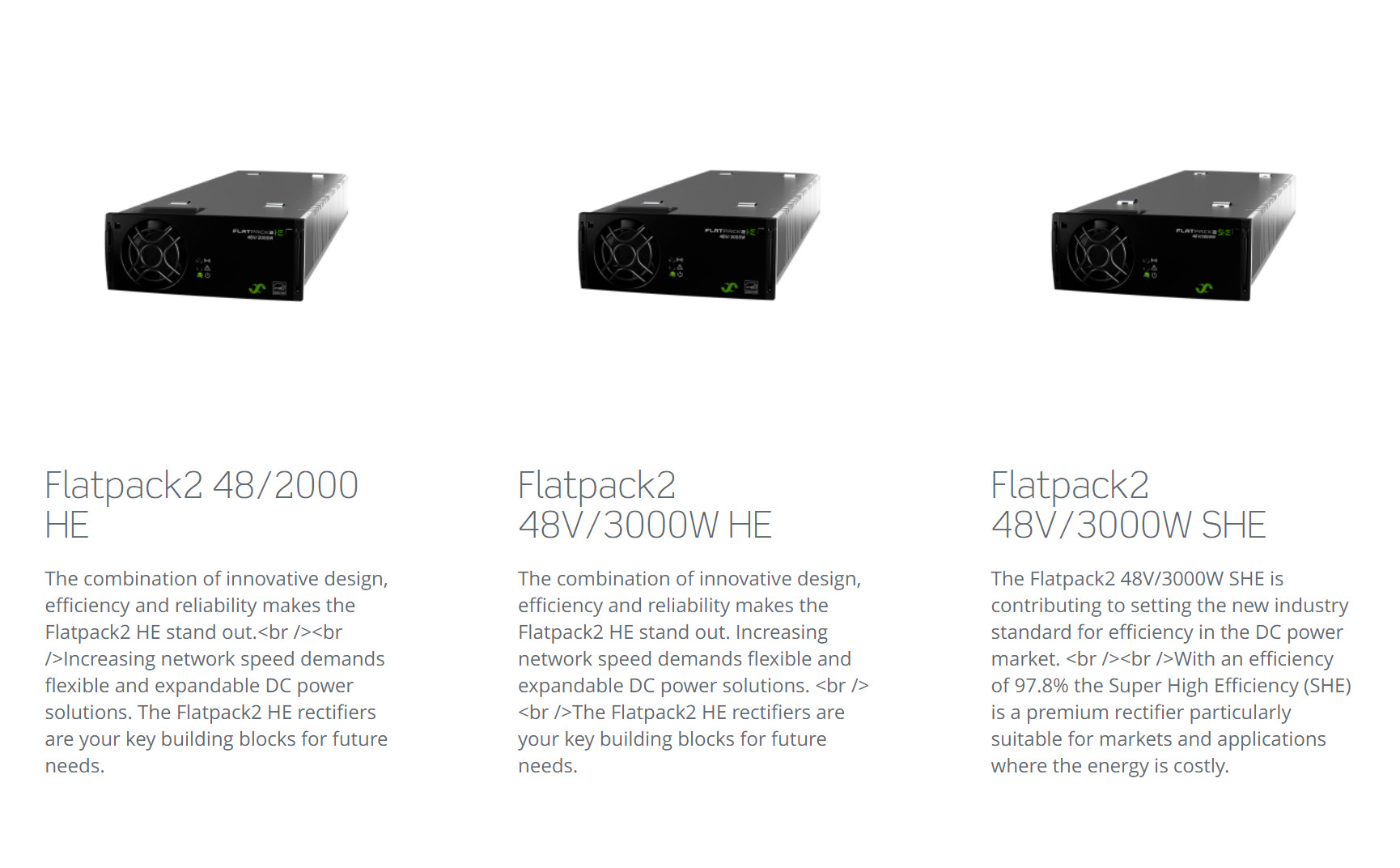

| फ्लैटपैक2 रेक्टिफायर 1) | Flatpack2 48/2000 HE या SHE Flatpack2 48/3000 HE या SHE | |||||||
| इनपुट DATA | ||||||||
| वोल्टेज (रेंज) | 85-300 VAC (HE मॉड्यूल) 85-264 VAC (SHE मॉड्यूल) | |||||||
| आवृत्ति | 45-66 हर्ट्ज | |||||||
| मुख्य विन्यास | 1p230 VAC TN / 3p400 VAC TN / 3p230 VAC IT | 2x 3p400 VAC TN / 2x 3p230 VAC IT | ||||||
| संबंध | टर्मिनल ब्लॉक, अधिकतम 10 मिमी2 | |||||||
| आउटपुट DATA | ||||||||
| वोल्टेज | -48 वीडीसी | -48 वीडीसी | ||||||
| वर्तमान (अधिकतम) | 300 ए | 500 ए | ||||||
| बैटरी वितरण | ||||||||
| ब्रेकर पोजीशन की संख्या | 4x या 6x 100 A | 8x 100 ए | ||||||
| एलवीबीडी | 300 ए (डिफ़ॉल्ट) | 500 ए (डिफ़ॉल्ट) | ||||||
| बैटरी ब्रेकर का प्रकार | प्लग-इन प्रकार | |||||||
| भार वितरण | ||||||||
| लोड स्थानों की संख्या | 20x 18 मिमी तक | 16x 18 मिमी तक | ||||||
| LVLD (वैकल्पिक) |
2x 150 A या 1x 300 A तक (प्रत्येक LVLD पर अधिकतम 6x 18 मिमी या 4x 27 मिमी) |
150 ए (अधिकतम 6x 18 मिमी या 4x 27 मिमी LVLD पर) |
||||||
| लोड ब्रेकर का प्रकार |
डीआईएन रेल, 18 मिमी और 27 मिमी चौड़े (13 मिमी चौड़े एमसीबी और अनुरोध पर प्लग-इन प्रकार के ब्रेकर) सभी ब्रांडों के साथ विन्यास योग्य |
|||||||
| नियंत्रण और निगरानी | ||||||||

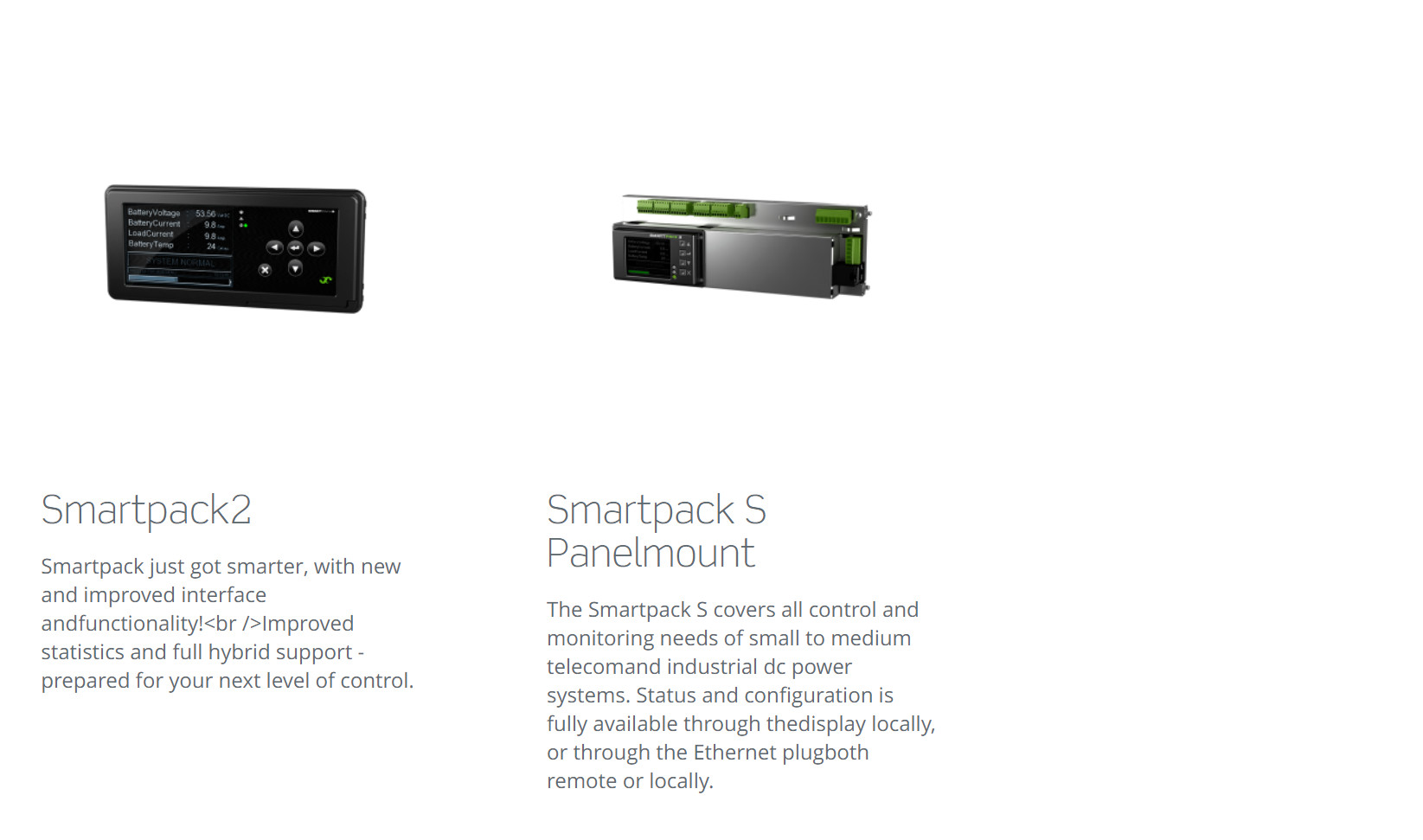

| नियंत्रण और निगरानी इकाई 2) | स्मार्टपैक2 या स्मार्टपैक एस | स्मार्टपैक2 | ||||||
| घुड़सवार स्थान | दरवाजे के पैनल को माउंट किया गया | |||||||
| स्थानीय परिचालन | टच-पैड और ग्राफिक रंग प्रदर्शन के माध्यम से स्वयं व्याख्यात्मक मेनू निर्देशित संचालन | |||||||
| दूरस्थ संचालन | दूरस्थ/स्थानीय निगरानी और नियंत्रण के लिए ईथरनेट WEB ब्राउज़र के माध्यम से | |||||||
| अन्य विनिर्देश | ||||||||
| परिचालन तापमान | -40 से +70 °C [-40 से +158 °F] 3) | |||||||
| भंडारण तापमान | -40 से +85 °C [-40 से +185 °F] | |||||||
| आयाम (W x D x H) 4) |
482 x 380x H मिमी [19 x 14.9 x H इंच] ऊंचाई (H): - 5U: 222 मिमी [8.8 इंच] - 6U: 267 मिमी [10.5 इंच] |
482 x 380 x H मिमी [19 x 14.9 x H इंच] ऊंचाई (H): - 6U: 267 मिमी [10.5 इंच] - 7U: 311 मिमी [12.3 इंच] |
||||||
| वजन (मॉड्यूल को छोड़कर) | लगभग 5 किलोग्राम | |||||||
| डिजाइन मानक | ||||||||
| विद्युत सुरक्षा | आईईसी/यूएल 60950-1 | |||||||
| ईएमसी | ईटीएसआई एन 300 386 v1.3.2 एन 61000-6-1 /-2 /-3 /-4 | |||||||
| पर्यावरण |
ईटीएसआई एन 300 019-2-1 (वर्ग 1.2) /-2 (वर्ग 2.3) /-3 (वर्ग 3.2) ईटीएसआई एन 300 132-2 आईईसी 62040-5-3:2016 खंड 4 के अनुसार सामान्य संचालन स्थितियां।2. अन्य संचालन की शर्तें IEC 62040-5-3:2016 खंड 4 के अनुसार।3, सूचित किया जाना चाहिए |
|||||||
|
1) विवरण के लिए Flatpack2 रेक्टिफायर डेटाशीट देखें 2) विवरण के लिए नियंत्रक डेटाशीट देखें |
3) +45 से +70 °C [+113 से +158 °F] के साथ घटाया गया प्रदर्शन 4) कैबिनेट की न्यूनतम गहराई 400 मिमी [15.7 इंच] है |
|||||||
