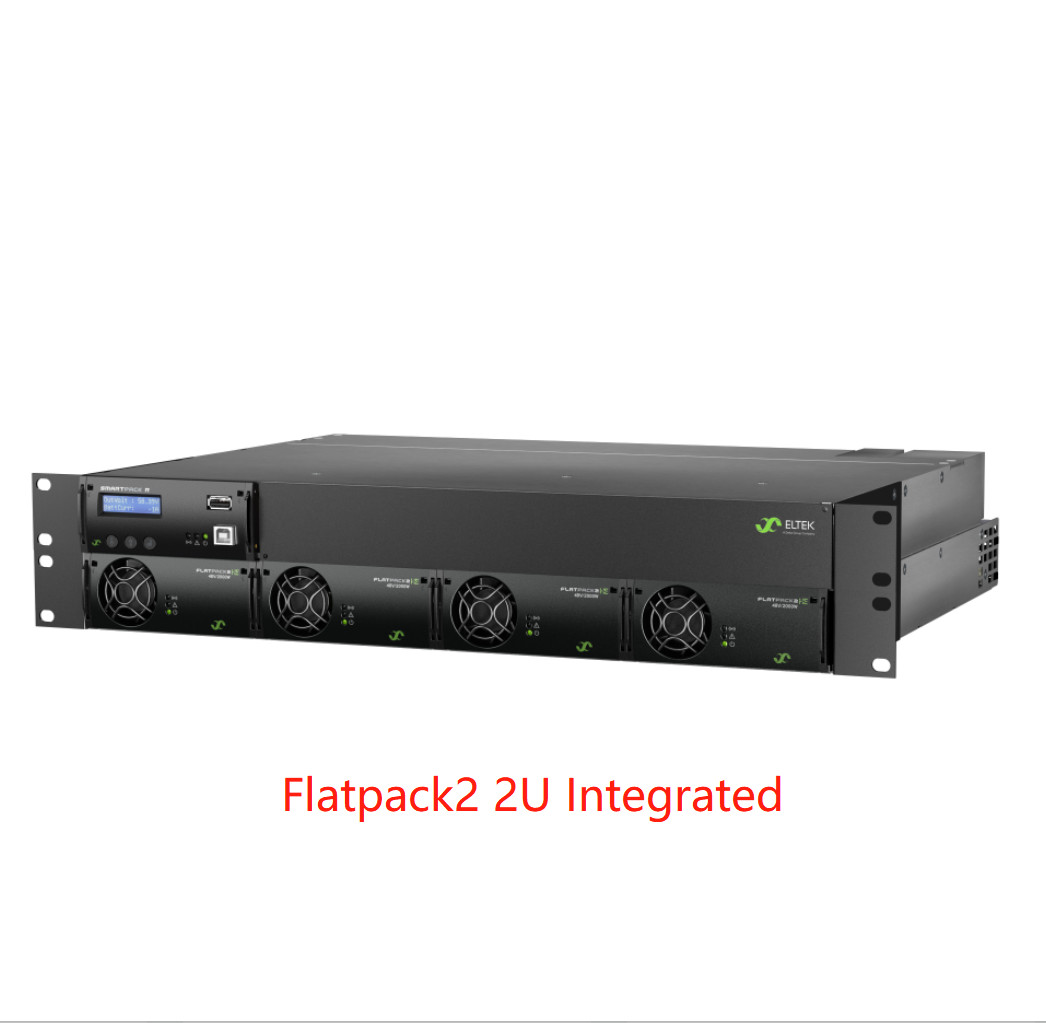

Eltek Flatpack2 2U स्मार्टपैक कंट्रोलर (CTO20402.xxxx) के साथ 32A / 60A वितरण भार के साथ एकीकृत सिस्टम
Eltek Flatpack2 2U स्मार्टपैक कंट्रोलर (CTO20402.xxxx) के साथ 32A / 60A वितरण भार के साथ एकीकृत सिस्टम
Flatpack2 2U इंटीग्रेटेड को विशेष रूप से उच्च घनत्व की मांग को पूरा करने के लिए डिज़ाइन किया गया है और
अधिक कॉम्पैक्ट पावर समाधान।
यह एक विस्तार योग्य, आसानी से सेवा योग्य की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है
और विश्वसनीय बिजली की आपूर्ति, न्यूनतम स्थान के भीतर फिटिंग
प्रमुख विशेषताऐं
· पूर्ण प्रणाली
· स्मार्टपैक आर नियंत्रक
· उन्नत नियंत्रण और
ईथरनेट के माध्यम से निगरानी
बंदरगाह
प्लग-इन के लिए यूएसबी टाइप एक होस्ट
डिवाइस (जैसे वाईफ़ाई; फ्लैश ड्राइव)
नियंत्रण के लिए यूएसबी टाइप बी

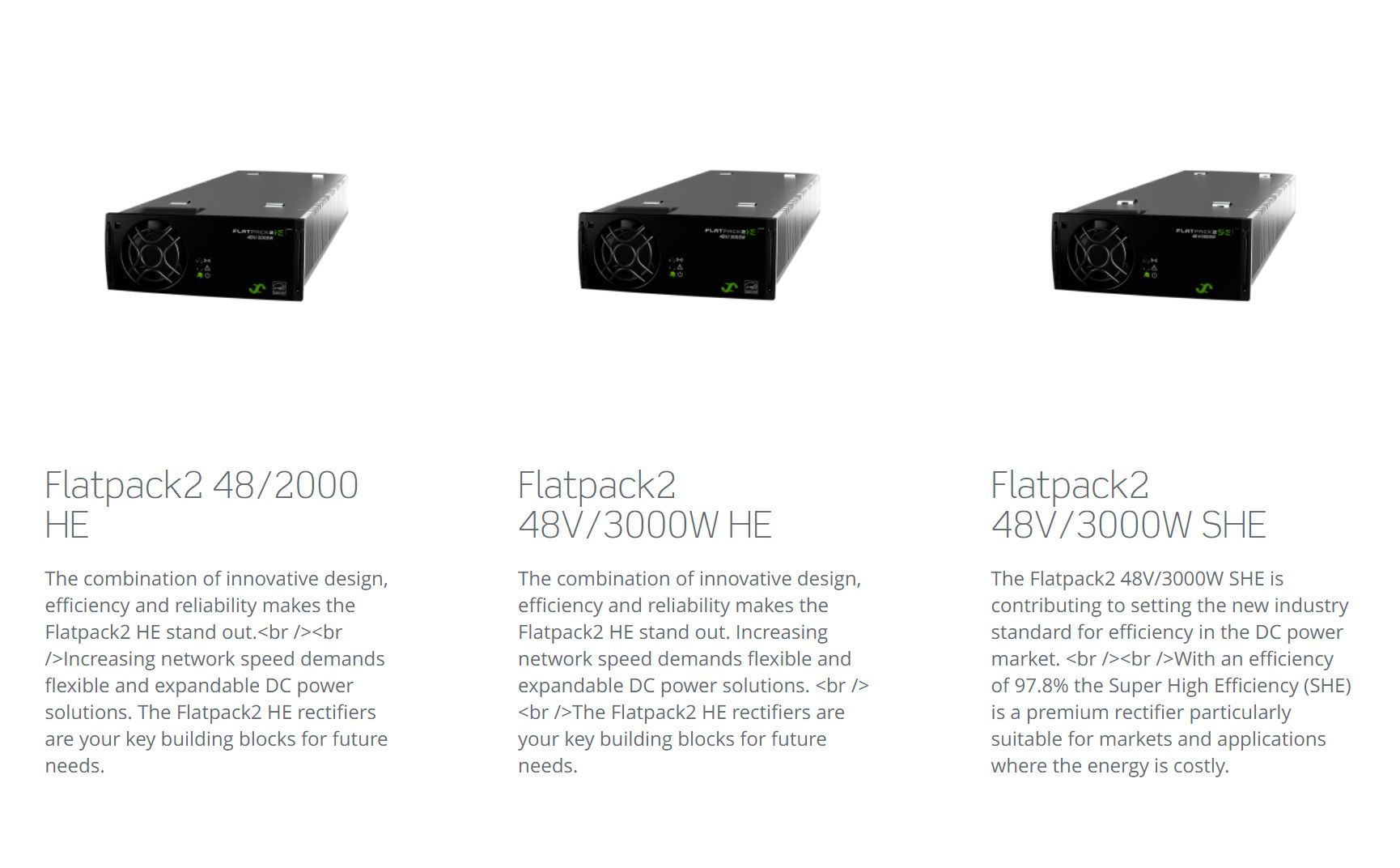

· अति उच्च दक्षता
रेक्टिफायर्स
· गर्म प्लग करने योग्य मॉड्यूल
· 2X बैटरी ब्रेकर पोजीशन
· एलवीबीडी (वैकल्पिक)
· 6X लोड एमसीबी वितरण
· एलवीएलडी (वैकल्पिक)
· 2यू ऊंचाई
· वैश्विक अनुमोदन
तकनीकी डेटा:
| नमूना | 32ए वितरण | 60ए वितरण | ||||||||
|
भाग संख्या (कॉन्फ़िगर टेलीकॉम पावर सिस्टम) |
CTO20402.nnnn | CTO20402.nnnn | ||||||||
|
|
||||||||||
| इनपुट डेटा | ||||||||||
| वोल्टेज सीमा) | 85-300 वीएसी (एचई मॉड्यूल) 85-264 वीएसी (एसएचई मॉड्यूल) | |||||||||
| आवृत्ति | 45-66 हर्ट्ज | |||||||||
| मुख्य विन्यास | व्यक्तिगत 1), 1p230VAC TN, 3p400VAC TN, 1p230VAC IT या 3p230VAC IT | |||||||||
| संबंध | फास्टन कनेक्टर्स (6.3 मिमी) 1) या टर्मिनल ब्लॉकों पर रियर कनेक्शन, 16 मिमी2 अधिकतम | |||||||||
| उत्पादित आंकड़े | ||||||||||
| वोल्टेज | -48 वीडीसी | |||||||||
| वर्तमान (अधिकतम) | 150 ए | |||||||||
| बैटरी वितरण | ||||||||||
| बैटरी ब्रेकरों की संख्या | 2x | |||||||||
| बैटरी ब्रेकर रेटिंग | 100 ए (अधिकतम) | |||||||||
| एलवीबीडी | 150 ए (वैकल्पिक) | |||||||||
| संबंध | M6 स्टड पर रियर कनेक्शन | |||||||||
| लोड वितरण | ||||||||||
| लोड एमसीबी की संख्या | 6x | 6x | ||||||||
| एमसीबी रेटिंग लोड करें | 2-32 ए | 2-60 ए | ||||||||
| एलवीएलडी | 150 ए (वैकल्पिक) | 150 ए (वैकल्पिक) | ||||||||
| संबंध | टर्मिनल ब्लॉकों पर रियर कनेक्शन, 4 मिमी2 अधिकतम | टर्मिनल ब्लॉक पर रियर कनेक्शन, अधिकतम 10 मिमी2 | ||||||||
| नियंत्रण और निगरानी | ||||||||||
| नियंत्रण और निगरानी इकाई | स्मार्टपैक आर 3) | |||||||||
| इनपुट | 6x डिजिटल इनपुट (बाहरी उपकरणों की निगरानी के लिए) | |||||||||
| आउटपुट | 6x अलार्म रिले | |||||||||
| संबंध | टर्मिनलों पर रियर सिस्टम कनेक्शन, 2.5 मिमी2 अधिकतम | |||||||||
| अन्य निर्दिष्टीकरण | ||||||||||
| आतपन |
3.0 केवीएसी - इनपुट और आउटपुट 1.5 केवीएसी - इनपुट अर्थ 0.5 केवीडीसी - आउटपुट अर्थ |
|||||||||
| परिचालन तापमान | -40 से +65 डिग्री सेल्सियस [-40 से +145 डिग्री फारेनहाइट] | |||||||||
| भंडारण तापमान | -40 से +85 डिग्री सेल्सियस [-40 से +185 डिग्री फारेनहाइट] | |||||||||
| आयाम (डब्ल्यू एक्स डी एक्स एच) 4) | 482 x 370 x 89 मिमी [19 x 14.9 x 3.5 इंच] | |||||||||
| वजन (मॉड्यूल को छोड़कर) | 5 किलो [11 एलबीएस] | |||||||||
| डिजाइन मानक | ||||||||||
| विद्युत सुरक्षा |
आईईसी/उल 60950-1 सीएसए 22.2 |
|||||||||
| ईएमसी |
ईटीएसआई एन 300 386 v1.3.2 एन 61000-6-2 /-3 |
|||||||||
| पर्यावरण |
ईटीएसआई एन 300 019-2-1 (कक्षा 1.2)/-2 (कक्षा 2.3)/-3 (कक्षा 3.2) ईटीएसआई एन 300 132-2 आईईसी 62040-5-3:2016 क्लॉज 4.2 के अनुसार सामान्य परिचालन स्थितियां।आईईसी 62040-5-3:2016 क्लॉज 4.3 के अनुसार अन्य परिचालन स्थितियों की सलाह दी जानी चाहिए |
|||||||||
|
1) जब सिस्टम एसपीडी डिवाइस विकल्प के बिना कॉन्फ़िगर किया गया हो 2) अधिक जानकारी के लिए फ्लैटपैक 2 रेक्टिफायर डेटाशीट देखें |
3) अधिक जानकारी के लिए स्मार्टपैक आर डेटाशीट देखें 4) अनुशंसित न्यूनतम कैबिनेट गहराई 400 मिमी [15.7 इंच] है |
|||||||||
