Eltek AC DC इन्वर्टर Flatpack2 Rectiverter 220V 230/1500 220/1200 & 115/750 220/600 (भाग संख्याः241123.141)

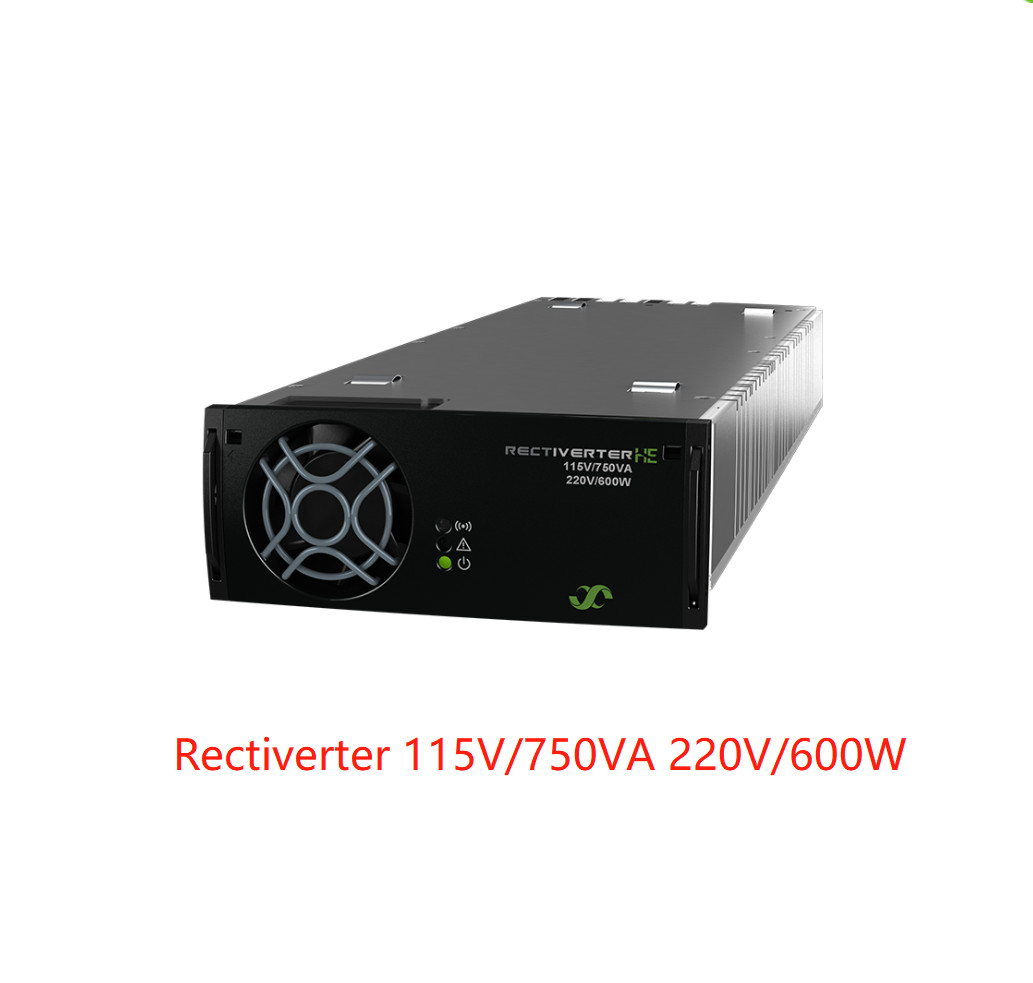

फ्लैटपैक2 HE रेक्टिफायर परिवार की HE तकनीक पर निर्मित रेक्टिफायर 115V/750VA 220V/600W न्यूनतम नुकसान और पदचिह्न के साथ 115 वैक और 220 वीडीसी भार के लिए बैकअप शक्ति प्रदान करता है।
रेक्टिवर्टर एक 3 पोर्ट वाला उपकरण है जो 220 वी बैटरी को चार्ज करने में सक्षम है और साथ ही साथ एसी और डीसी भार के लिए शक्ति प्रदान करता है।बिजली की आपूर्ति बंद होने के दौरान रिक्टिवर्टर बैटरी में संग्रहीत ऊर्जा का उपयोग कर एसी भार को खिलाता है.
पैरामीटरः
|
मॉडल/ऑर्डर की जानकारी 230/1500 230/1500 230/1500 115/750 115/750 115/750 220/1200 220/150 220/0 220/600 220/75 220/0 |
| भाग संख्या 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L |
| एसी आउटपुट डेटा |
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य सीमा) 230 वीएसी/ 200 - 240 वोल्टएसी115 वीएसी/ 100 - 127 वोल्टएसी |
| आवृत्ति (डिफ़ॉल्ट इन्वर्टर मोड) 50 हर्ट्ज (अनुकूली) 60 हर्ट्ज (अनुकूली) |
| आवृत्ति (सेट करने योग्य इन्वर्टर मोड) 50 हर्ट्ज, 60 हर्ट्ज या अंतिम सिंक्रनाइज़ 50/60 हर्ट्ज (अनुकूली), 94-106 हर्ट्ज6) |
| अधिकतम शक्ति (निरंतर / अधिभार (<15 सेकंड) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| 10 से 100% भार से सक्रिय शक्ति का ± 5% भार वितरण |
| अधिकतम वर्तमान (निरंतर/अतिभार (<15 सेकंड)) 6.5 एआरएमएस/ 8.7 एआरएमएस |
| वर्तमान (अधिकतम) त्वरित यात्रा (20ms) 32 ए (6 x नाममात्र) |
| प्रतिरोध भार पर THD < 1.5 % |
| एल में सुरक्षा फ्यूज, गर्म प्लग करने योग्य, वैरिस्टोर |
| डीसी आउटपुट डेटा |
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य सीमा) 245 वीडीसी/ 194 - 290 वोल्टडीसी |
| शक्ति (अधिकतम @नामिनल इनपुट) 1200 W1)150 W 0 W2)600 वाट1)75 W 0 W2) |
| वर्तमान (अधिकतम @V)बाहर≤ 216 वीडीसी) 5.56 A1)0.69 ए - 2.78 ए1)0.34 ए - |
| रखरखाव समय, अधिकतम आउटपुट शक्ति > 10ms; Vबाहर> 190 वीडीसी(केवल रेक्टिफायर मोड में) |
| वर्तमान साझाकरण (10 से 100% भार) अधिकतम वर्तमान का ±5% 10 से 100% भार से |
| स्थिर वोल्टेज विनियमन (10-100% भार) ±0.5% |
| गतिशील वोल्टेज विनियमन ±5.0% 10-90% या 90-10% भार भिन्नता के लिए, विनियमन समय < 50ms |
| रिपल < 1 वीपीपी, 30 मेगाहर्ट्ज बैंडविड्थ |
| सुरक्षा शॉर्ट सर्किट सबूत, ओवर वोल्टेज बंद, उलट ध्रुवीयता और फ्यूज |
| इनपुट DATA |
| एसी मुख्य इनपुट वोल्टेज (रेंज / एलवी डिस्कनेक्ट) 185 - 275 वीएसी170 वोल्टएसी95 - 140 वोल्टएसी/ 85 वीएसी |
| एसी करंट (अधिकतम) 11.5 एआरएमएस9.1 एआरएमएस 3)8.2 एआरएमएस 3)11.3 एआरएमएस10.1 एआरएमएस 3)9.2 एआरएमएस 3) |
| आवृत्ति (डिफ़ॉल्टः सिंक रेंज) 47-53 और 57-63 हर्ट्ज 47-53 और 57-63 हर्ट्ज |
| आवृत्ति (सेट करने योग्यः सिंक रेंज) 47-53 हर्ट्ज, 57-63 हर्ट्ज या दोनों (अनुकूली) |
| पावर फैक्टर / टीएचडी > 0.99 50% भार या अधिक पर / < 3.5% |
| एल और एन में एसी इनपुट सुरक्षा फ्यूज, गर्म प्लग करने योग्य, वैरिस्टोर |
| सी.सी. वोल्टेज नाममात्र/विस्तारित सीमा4)204 - 290 वोल्टडीसी/ 180 - 204 वोल्टडीसी |
| डीसी करंट (अधिकतम) 6.67 ए / 9 ए अधिभार के दौरान (15s) 3.2 ए / 4.5 ए अधिभार के दौरान (15s) |
| अन्य विनिर्देश |
| दक्षता >96% (मुख्य मोड (AC/AC और AC/DC)), >94% (इन्वर्टर मोड (DC/AC)) |
| अलगाव 3.85 kVडीसी- एसीIN/OUTपीई, 3.55 केवीडीसी- एसीIN/OUTडीसी, 4.25 केवी सेडीसी- एसीIN/OUTCAN/SYNC पर, 2.2 kVडीसी- डीसी से पीई, 3.5 kVडीसी- डीसी से CAN/SYNC |
| अलार्मः लाल एलईडी कम और उच्च मुख्य इनपुट वोल्टेज बंद, उच्च और निम्न तापमान बंद, Rectiver विफलता, अलार्म रिले [NO max 75 V]डीसी/ 100 mA] आउटपुट पर ओवरवोल्टेज बंद, फैन विफलता, कम आउटपुट वोल्टेज अलार्म, CAN बस विफलता, सिंक बस (एसी आउटपुट)याडीसी आउटपुट अलार्म) खो गया और सिंक विफल |
| चेतावनीः पीला एलईडी रेक्टिवेटर पावर-रेट मोड में या डीसी या एसी पोर्ट पर पावर या वर्तमान सीमा मोड में, रिमोट आउटपुट वर्तमान सीमा सक्रिय, नियंत्रक के साथ CAN संचार का नुकसान |
| सामान्य संचालनः ग्रीन एलईडी एसी आउटपुट और/या डीसी आउटपुट चालू और ठीक |
| ऑपरेटिंग तापमान -40 से +75°C (-40 से +167°F), आर्द्रता 5 - 95% RH गैर-संक्षेपण |
| 55°C (131°F) 1200W से 480W @ 75°C (167°F) प्रत्येक, एसी और डीसी, आउटपुट के लिए तापमान में गिरावट (कुल शक्ति 2000W से 800W) |
| भंडारण तापमान -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% आरएच गैर संघनक |
| आयाम [WxHxD] / वजन 109 x 41.5 x 327 मिमी (4.25 x 1.69 x 13 ′′) / 1.95 किलोग्राम (4.3 पाउंड) |
| डिजाइन मानक |
| विद्युत सुरक्षा EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, आईईसी/ईएन 62040-1:2008+ए1:2013 यूएल 60950-1:2014, UL1778:2014, CSA C22.2 नं. 107.3-14 |
|
एन 61000-6-1:2019-6-2:2019, - 6-3:2007 + A1:2011- 6-4:2019, आईईसी 61000-6-5:2015 ईएमसी एन 62040-2:2006 (सी 1 उत्सर्जन, सी 2 / सी 3 प्रतिरक्षा), एफसीसी सीएफआर 47 भाग 15 एन 50121 -2:2017 + ए 1:2019, -4:2016+A1:2019, -5:2017+A1:20195) |
|
EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (वर्ग 1.2) & 2-2 (वर्ग 2.3) पर्यावरण IEC 62040-5-3:2016 खंड 4 के अनुसार सामान्य संचालन स्थितियां2. अन्य संचालन की शर्तें IEC 62040-5-3:2016 खंड 4 के अनुसार।3, सूचित किया जाना चाहिए |
|
1) एसी लोड को प्राथमिकता है। अधिकतम उपलब्ध डीसी आउटपुट शक्ति और वर्तमान पर निर्भर करता है 3) यदि डीसी पोर्ट 194V से नीचे वोल्टेज खींचने के लिए अधिभारित है तो इनपुट करंट इस स्तर से ऊपर बढ़ सकता है।तत्काल एसी भार और एसी इनपुट वोल्टेज; अर्थात अधिकतम 800W/7.4A पूर्ण AC शक्ति और नाममात्र 4) कम प्रदर्शन - कोई अधिभार समर्थन नहीं, और 200-240 VAC के लिए आउटपुट THD बढ़ेगा और 230VAC के लिए अधिकतम इनपुट।आउटपुट पावर डी-रेट्स (230 वीएसी @ 180 वीडीसी के लिए 970W तक) 5) 4kV बाहरी वृद्धि की वृद्धि की आवश्यकता को पूरा करने के लिए 2) डीसी पोर्ट अभी भी द्विदिश पोर्ट माना जाना चाहिए; वोल्टेज मौजूद होगा यदि एसी पोर्टों पर नेटवर्क संचालित सुरक्षा की आवश्यकता है 6) आवश्यक एफडब्ल्यू संस्करण ≥ 1.10/1.10 |
समाधान
हम साइट सर्वेक्षण सहित एक पूर्ण समाधान प्रदान करते हैं, ग्राहक के अनुरोध के अनुसार पेशेवर योजना का प्रस्ताव, तकनीकी सहायता,चीन के भीतर और बाहर दूरसंचार कंपनियों के लिए रखरखाव सेवाहमारे पास एक सक्षम टीम और दुनिया भर में भरोसेमंद भागीदारों का नेटवर्क है।
अक्सर पूछे जाने वाले प्रश्न:
1आप गुणवत्ता को कैसे नियंत्रित करते हैं?
उत्तरः सभी उत्पादों को शिपमेंट से पहले उपयोग के परिदृश्यों का अनुकरण किया जाता है, उत्पाद की गुणवत्ता सुनिश्चित करने के लिए लोड और पूर्ण लोड और वर्तमान साझा परीक्षण।
2आपका न्यूनतम आदेश मात्रा क्या है?
एकः कोई न्यूनतम आदेश मात्रा नहीं है, और एक भी किया जा सकता है। एकमात्र अंतर कीमत और कार्यक्रम है।
3क्या आप अपनी कंपनी का परिचय दे सकते हैं?
उत्तर: मुझे बहुत सम्मान है। मैं आपको हमारी कंपनी की जानकारी का अधिक व्यापक और प्रत्यक्ष परिचय देने के लिए बाद में आपको कंपनी का परिचय दस्तावेज भेजूंगा।
4आपकी कंपनी के क्या फायदे हैं?
उत्तरःउपभोक्ताओं की विभिन्न आवश्यकताओं के अनुसार लचीले ढंग से उपलब्ध कराए जाने वाले आपूर्ति के बाद के नवीनीकरण के लिए पर्याप्त सूची और आपूर्ति की गारंटी, विभिन्न समाधान प्रदान करना।
5. क्या मैं नमूने भेज सकता हूँ? मुझे कीमत के साथ इसकी रिपोर्ट करें?
एकः आप नमूने भेज सकते हैं, नमूने बड़े गर्व के अधीन हैं, और माल ढुलाई आपको वहन करने की आवश्यकता है।
6आपकी कंपनी गुणवत्ता की समस्या से कैसे निपटती है?
A:हमारी कंपनी लगभग 10 वर्षों से इस उद्योग में है।इसके पास पहले से ही एक निश्चित प्रतिष्ठा है।हम इसका सावधानीपूर्वक विश्लेषण करेंगे।यदि यह वास्तव में हमारी गुणवत्ता की समस्या है, तो हम इस उद्योग में एक अच्छी प्रतिष्ठा प्राप्त करेंगे।आप निश्चिंत हो सकते हैं कि यह अनुबंध समझौते के अनुसार चीजें करेगा और चिंताओं के बाद आपको कभी नहीं छोड़ देगा, हमारी सर्विस टीम आपकी सेवा करने में प्रसन्न होगी।
7 Wटोपीबोगुणवत्ता?
A:100% नया पैकेज के साथ मूल। हम अच्छी गुणवत्ता के साथ प्रत्येक आइटम सुनिश्चित करने के लिए पोस्ट करने से पहले प्रत्येक आइटम का परीक्षण करेंगे।
8 Hगारंटी के लिए कितने महीने हैं?
A: 1 साल की गुणवत्ता गारंटी
9किसी भी निम्न-गुणवत्ता वाले सामान से कैसे निपटें?
उत्तर: किसी भी खराब गुणवत्ता वाले उत्पादों के लिए गारंटी समय के भीतर माल डाक द्वारा डाक शुल्क के साथ भेजा जा सकता है।
