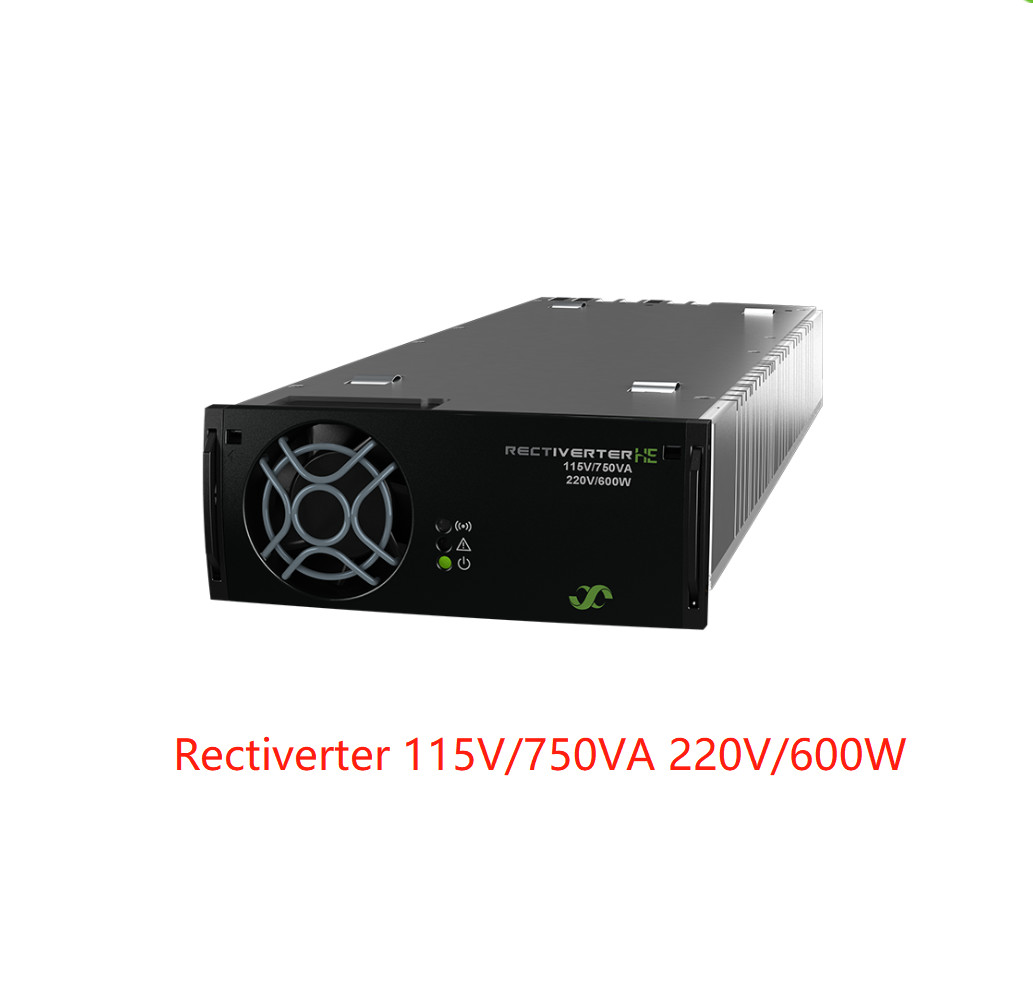

एलटेक एसी डीसी इन्वर्टर रेक्टिवर्टर फ्लैटपैक2 110V 230/1500 110/1200 & 115/750 110/600 (भाग संख्याः241123.130)

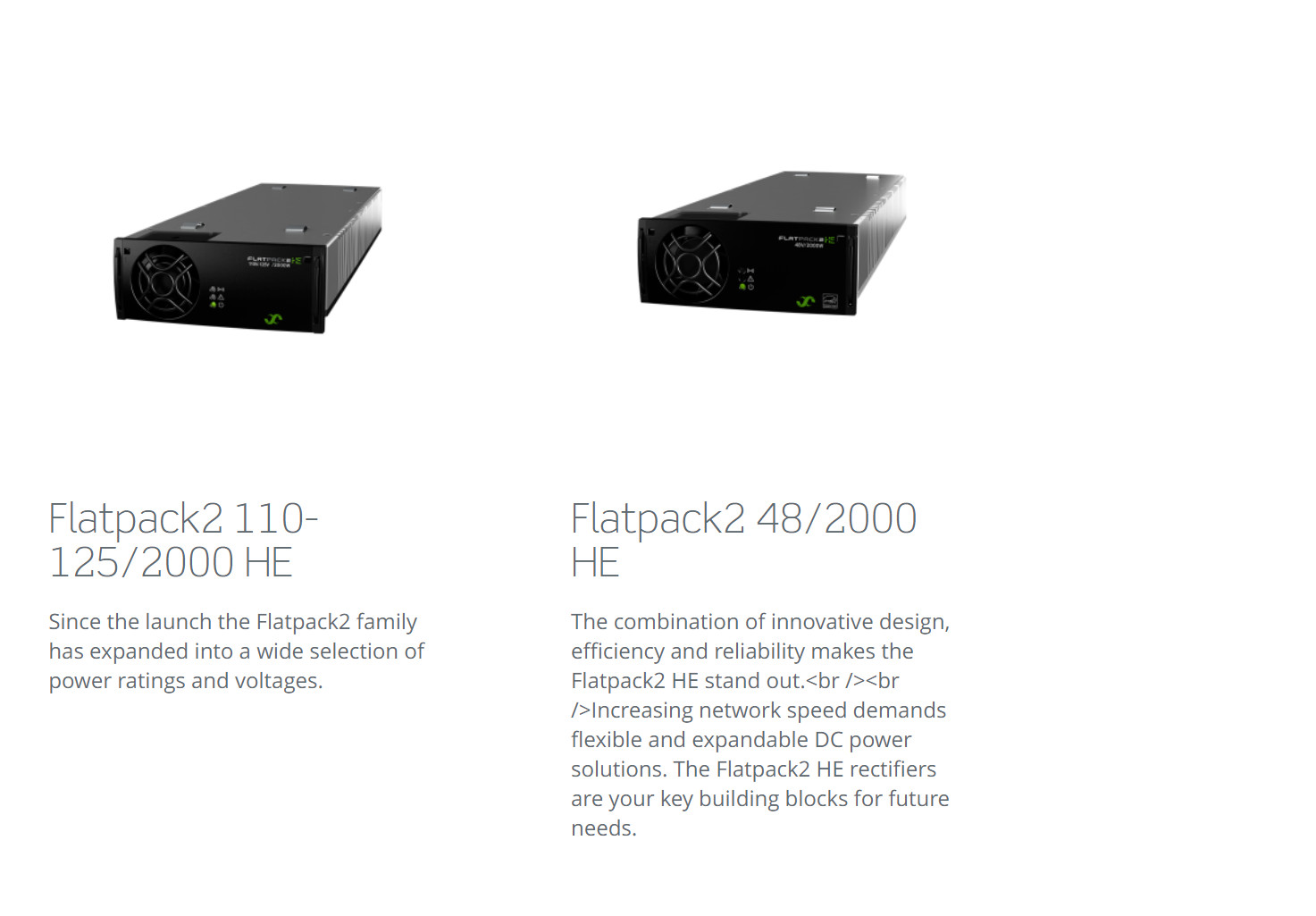

फ्लैटपैक2 HE रेक्टिफायर परिवार की HE तकनीक पर निर्मित रेक्टिफायर 230V/1500VA 110V/1200W न्यूनतम नुकसान और पदचिह्न के साथ 230 वैक और 110 वीडीसी भार के लिए बैकअप शक्ति प्रदान करता है।
रेक्टिवर्टर एक 3 पोर्ट वाला उपकरण है जो 110 वी बैटरी को चार्ज करने में सक्षम है और साथ ही साथ एसी और डीसी भारों के लिए शक्ति प्रदान करता है।बिजली की आपूर्ति बंद होने के दौरान रिक्टिवर्टर बैटरी में संग्रहीत ऊर्जा का उपयोग कर एसी भार को खिलाता है.
अनूठा 3-इन-1 ऑपरेशन
इन्वर्टर
l सुधारक
l बिजली स्रोत हस्तांतरण
मॉड्यूलर डिजाइन
उच्च दक्षता
विश्वव्यापी अनुपालन
l पेटेंट प्रौद्योगिकी
गर्म प्लग करने योग्य
I वोल्टेज कुंजीकरण
पैरामीटरः
|
मॉडल/ऑर्डर की जानकारी 230/1500 230/1500 230/1500 115/750 115/750 115/750 110/1200 110/150 110/0 110/600 110/75 110/0 |
| भाग संख्या 241123.130 241123.131 241123.132 241123.130L 241123.131L 241123.132L |
| एसी आउटपुट डेटा |
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य सीमा) 230 वीएसी/ 200 - 240 वोल्टएसी115 वीएसी/ 100 - 127 वोल्टएसी |
| आवृत्ति (डिफ़ॉल्ट इन्वर्टर मोड) 50 हर्ट्ज (अनुकूली) 60 हर्ट्ज (अनुकूली) |
| आवृत्ति (सेट करने योग्य इन्वर्टर मोड) 50 हर्ट्ज, 60 हर्ट्ज या अंतिम सिंक्रनाइज़ 50/60 हर्ट्ज (अनुकूली), 94-106 हर्ट्ज6) |
| अधिकतम शक्ति (निरंतर / अधिभार (<15 सेकंड) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| 10 से 100% भार से सक्रिय शक्ति का ± 5% भार वितरण |
| अधिकतम वर्तमान (निरंतर/अतिभार (<15 सेकंड)) 6.5 एआरएमएस/ 8.7 एआरएमएस |
| वर्तमान (अधिकतम) त्वरित यात्रा (20ms) 32 ए (6 x नाममात्र) |
| प्रतिरोध भार पर THD < 1.5 % |
| एल में सुरक्षा फ्यूज, गर्म प्लग करने योग्य, वैरिस्टोर |
| डीसी आउटपुट डेटा |
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य सीमा) 122.5 वीडीसी/ 97 - 145 वोल्टडीसी |
| शक्ति (अधिकतम @नामिनल इनपुट) 1200 W1)150 W 0 W2)600 वाट1)75 W 0 W2) |
| वर्तमान (अधिकतम @V)बाहर≤ 108 वीडीसी) 11.11 ए1)1.38 ए - 5.55 ए1)0.69 ए - |
| रखरखाव समय, अधिकतम आउटपुट शक्ति > 10ms; Vबाहर> 95 वीडीसी(केवल रेक्टिफायर मोड में) |
| वर्तमान साझाकरण (10 से 100% भार) अधिकतम वर्तमान का ±5% 10 से 100% भार से |
| स्थिर वोल्टेज विनियमन (10-100% भार) ±0.5% |
| गतिशील वोल्टेज विनियमन ±5.0% 10-90% या 90-10% भार भिन्नता के लिए, विनियमन समय < 50ms |
| रिपल < 500 एमवीपीपी, 30 मेगाहर्ट्ज बैंडविड्थ |
| सुरक्षा शॉर्ट सर्किट प्रूफ, ओवर वोल्टेज बंद, रिवर्स पोलरिटी, ORing FET और फ्यूज |
| इनपुट DATA |
| एसी मुख्य इनपुट वोल्टेज (रेंज / एलवी डिस्कनेक्ट) 185 - 275 वीएसी170 वोल्टएसी95 - 140 वोल्टएसी/ 85 वीएसी |
| एसी करंट (अधिकतम) 11.5 एआरएमएस9.1 एआरएमएस 3)8.2 एआरएमएस 3)11.3 एआरएमएस10.1 एआरएमएस 3)9.2 एआरएमएस 3) |
| आवृत्ति (डिफ़ॉल्टः सिंक रेंज) 47-53 और 57-63 हर्ट्ज 47-53 और 57-63 हर्ट्ज |
| आवृत्ति (सेट करने योग्यः सिंक रेंज) 47-53 हर्ट्ज, 57-63 हर्ट्ज या दोनों (अनुकूली) |
| पावर फैक्टर / टीएचडी > 0.99 70% भार या अधिक पर / < 3.5% |
| एल और एन में एसी इनपुट सुरक्षा फ्यूज, गर्म प्लग करने योग्य, वैरिस्टोर |
| सी.सी. वोल्टेज नाममात्र/विस्तारित सीमा4)102 - 145 वोल्टडीसी/ 90 - 102 वोल्टडीसी |
| डीसी करंट (अधिकतम) 12.5 ए / 18 ए अधिभार (15s) के दौरान 6.3 ए / 9 ए अधिभार (15s) के दौरान |
| अन्य विनिर्देश |
| दक्षता >96% (मुख्य मोड), >95% (इन्वर्टर मोड) >93% (मुख्य मोड), >92% (इन्वर्टर मोड) |
| अलगाव 3.85 kVडीसी- एसीIN/OUTपीई, 3.55 केवीडीसी- एसीIN/OUTडीसी, 4.25 केवी सेडीसी- एसीIN/OUTCAN/SYNC पर, 1.75 kVडीसी- डीसी से पीई, 3.5 kVडीसी- डीसी से CAN/SYNC |
|
अलार्मः लाल एलईडी कम और उच्च मुख्य इनपुट वोल्टेज बंद, उच्च और निम्न तापमान बंद, Rectiver विफलता, अलार्म रिले [NO max 75 V]डीसी/ 100 एमए] आउटपुट पर ओवरवोल्टेज बंद, फैन विफलता, कम आउटपुट वोल्टेज अलार्म, CAN बस विफलता, सिंक बस (एसी आउटपुटयाडीसी आउटपुट अलार्म) खो गया और सिंक विफल |
| चेतावनीः पीला एलईडी रेक्टिवेटर पावर-रेट मोड में या डीसी या एसी पोर्ट पर पावर या वर्तमान सीमा मोड में, रिमोट आउटपुट वर्तमान सीमा सक्रिय, नियंत्रक के साथ CAN संचार का नुकसान |
| सामान्य संचालनः ग्रीन एलईडी एसी आउटपुट और/या डीसी आउटपुट चालू और ठीक |
| एमटीबीएफ (टेलकोर्डिया SR-332 Iss.I विधि III (a)) 260 000 घंटे (@ Tambient: 25 °C) |
| ऑपरेटिंग तापमान -40 से +75°C (-40 से +167°F), आर्द्रता 5 - 95% RH गैर-संक्षेपण |
| 55°C (131°F) 1200W से 480W @ 75°C (167°F) प्रत्येक, एसी और डीसी, आउटपुट के लिए तापमान में गिरावट (कुल शक्ति 2000W से 800W) |
| भंडारण तापमान -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% आरएच गैर संघनक |
| आयाम [WxHxD] / वजन 109 x 41.5 x 327 मिमी (4.25 x 1.69 x 13 ′′) / 1.95 किलोग्राम (4.3 पाउंड) |
| डिजाइन मानक |
| विद्युत सुरक्षा EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, आईईसी/ईएन 62040-1:2008+ए1:2013 यूएल 60950-1:2014, UL1778:2014, CSA C22.2 नं. 107.3-14 |
|
एन 61000-6-1:2019-6-2:2019, - 6-3:2007 + A1:2011- 6-4:2019, आईईसी 61000-6-5:2015 ईएमसी एन 62040-2:2006 (सी 1 उत्सर्जन, सी 2 / सी 3 प्रतिरक्षा), एफसीसी सीएफआर 47 भाग 15 EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:20195) |
|
EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (वर्ग 1.2) & 2-2 (वर्ग 2.3) पर्यावरण IEC 62040-5-3:2016 खंड 4 के अनुसार सामान्य संचालन स्थितियां2अन्य परिचालन स्थितियां आईईसी 62040-5-3:2016 खंड 4.3, सूचित किया जाना चाहिए |
|
1) एसी लोड को प्राथमिकता है। अधिकतम उपलब्ध डीसी आउटपुट शक्ति और वर्तमान पर निर्भर करता है 3) यदि डीसी पोर्ट 97V से नीचे वोल्टेज खींचने के लिए अधिभारित है तो इनपुट करंट इस स्तर से ऊपर बढ़ सकता है। तत्काल एसी लोड और एसी इनपुट वोल्टेज; यानी अधिकतम 800W/7.4A पूर्ण एसी पावर पर और 4) कम प्रदर्शन - कोई ओवरलोड समर्थन नहीं,और 200 - 240 VAC के लिए आउटपुट THD बढ़ेगा और 230VAC के लिए अधिकतम नाममात्र इनपुट. आउटपुट पावर डी-रेट (२३० वीएसी @ ९० वीडीसी के लिए ९७० डब्ल्यू तक) ५) ४ केवी बाहरी बढ़त की बढ़त की आवश्यकता को पूरा करने के लिए 2) डीसी पोर्ट को अभी भी दो-दिशात्मक पोर्ट माना जाना चाहिए; यदि एसी पोर्टों पर नेटवर्क संचालित सुरक्षा की आवश्यकता है तो वोल्टेज मौजूद होगा 6) आवश्यक एफडब्ल्यू संस्करण ≥ 1.20/1.20 |
