19 इंच रैक पावर सप्लाई सिस्टम के लिए मीन वेल कंट्रोलर मॉनिटरिंग CMU2 सीरीज
सिस्टम पावर पर एकीकरण

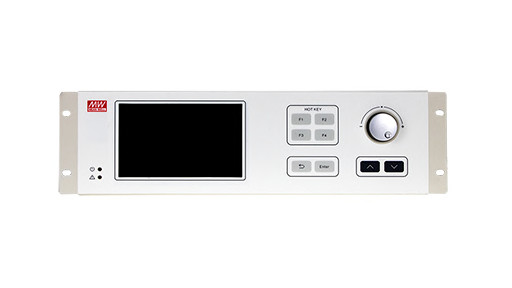

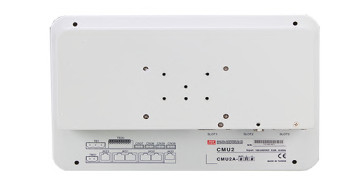

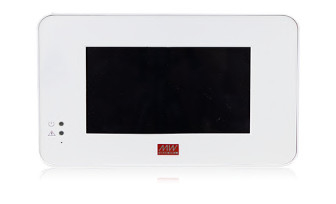

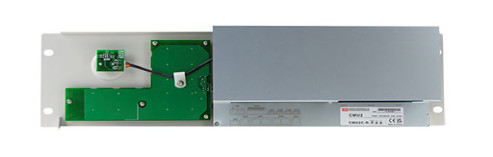

3U 19-इंच रैकमाउंट और स्टैंडअलोन कॉन्फ़िगरेशन में 2 मॉडल
आसान ऑन-साइट ऑपरेशन के लिए 7" टच पैनल और बटन

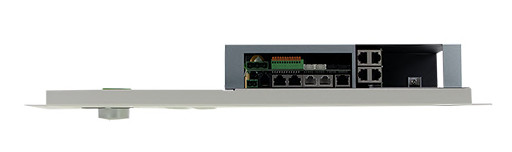

सिस्टम पर ऑन-साइट या रिमोट मॉनिटर और नियंत्रण के लिए ईथरनेट पोर्ट
चयन योग्य PMBus, CANbus, RS-485, और RS-232 संचार प्रोटोकॉल
विभिन्न अनुप्रयोगों के लिए वेब-आधारित मॉनिटर/नियंत्रण UI प्रदान किया गया
CMU2 एक पूरी तरह से डिजिटल स्मार्ट कंट्रोलर है जो पावर सिस्टम पर निगरानी और नियंत्रण के कार्यों को निष्पादित कर सकता है, CMU2 सहज ज्ञान युक्त संचालन प्राप्त करने के लिए 7 इंच का LCD टच पैनल लागू करता है। और तेज़ और स्मार्ट प्रबंधन के लिए एक नया वेब मॉनिटरिंग पेज विकसित किया।
| मॉडल(नोट.8) | CMU2 | CMU2 | -R | ||
|
आउटपुट |
एलसीडी डिस्प्ले | प्रत्येक PSU का DC आउटपुट वोल्टेज, करंट और स्थिति प्रदर्शित करें | |||
| एलईडी संकेतक | हरा: चालू/सामान्य लाल: दोष/असामान्य | ||||
| रिले संपर्क | नोट.4 | 4 उपयोगकर्ता प्रोग्रामेबल चैनल, 30V/1A | |||
| एनालॉग आउटपुट | नोट.4 | 5 उपयोगकर्ता प्रोग्रामेबल चैनल, 0-10V | |||
| डिजिटल आउटपुट | नोट.4 | 5 उपयोगकर्ता प्रोग्रामेबल चैनल, ओपन कलेक्टर सिग्नल | |||
|
इनपुट |
वोल्टेज रेंज | 85 ~ 264VAC; 120-370VDC | |||
| आवृत्ति रेंज | 47 ~ 63Hz | ||||
| वर्तमान | 0.6A / 115VAC 0.4A / 230VAC | ||||
| एनालॉग इनपुट | नोट.4 | 5 चैनल, 0-10V, 12bit रिज़ॉल्यूशन | |||
| डिजिटल इनपुट | नोट.4 | 5 चैनल, ओपन कलेक्टर सिग्नल | |||
|
फ़ंक्शन |
निगरानी की गई | I/P और O/P वोल्टेज, O/P करंट, तापमान, पंखे की गति | |||
| कॉम. इंटरफ़ेस | नोट.1 | PMBus, CANbus, RS-485, RS-232 | |||
| एसडी कार्ड स्लॉट | SDHC 32GB अधिकतम। | ||||
| फर्मवेयर अपडेट | अपडेट एसडी कार्ड या ईथरनेट एक्सेस के माध्यम से किया जा सकता है | ||||
| UI भाषा | अंग्रेजी, पारंपरिक/सरलीकृत चीनी | ||||
| लॉग | डेटा और घटनाओं को रिकॉर्ड करें | ||||
| बज़र | अलार्म, म्यूट | बटन क्लिक और अलार्म, म्यूट | |||
|
संचारप्रोटोकॉल |
PMBUS | नोट.4 | PMBus v1.1 | ||
| कैनबस | नोट.4 | CANbus 2.0B | |||
| नेटवर्क | IEEE802.3, 10/100base नेटवर्क का समर्थन करें | ||||
| विस्तार कार्ड | नोट.1 | विस्तार कार्ड | |||
| ईथरनेटसमर्थित | प्रोटोकॉल | TCP/IP, NTP, SMTP, Modbus TCP | |||
| वेब सर्वर | सिस्टम की स्थिति, पैरामीटर, लॉग किया जा रहा डेटा या डाउनलोड प्रदर्शित करें | ||||
|
विस्तारकार्ड |
PMBUS | नोट.7 | 2 PMBus पोर्ट, PMBus V1.1 | ||
| कैनबस | नोट.7 | 2 CANBus पोर्ट, CANBus 2.0B | |||
| USB/RS-232/RS-485 | 2 USB पोर्ट, RS-232 पोर्ट, RS-485 पोर्ट | ||||
|
डिस्प्ले |
एलसीडी पैनल |
नोट.2 |
7" TFT LCD, रिज़ॉल्यूशन 800x480, कैपेसिटिव टच पैनल | ||
| सेटिंग्स का विवरण कृपया उपयोगकर्ता के मैनुअल को देखें | |||||
|
पर्यावरण |
कार्य तापमान। | नोट.2 | -25 ~ +60℃ | ||
| भंडारण तापमान। | -40 ~ +60℃ | ||||
| कंपन | 10 ~ 500Hz, 2G 10min./1चक्र, X, Y, Z अक्षों के साथ प्रत्येक 60min. | ||||
|
सुरक्षा और ईएमसी (नोट 4) |
सुरक्षा मानक | IEC62368-1, BS EN/EN62368-1 स्वीकृत | |||
| वोल्टेज का सामना करेंनोट.3 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.7KVDC | ||||
| इंसुलेशन प्रतिरोधनोट.3 | O/P-FG:100M ओम / 500VDC / 25℃/ 70% RH | ||||
| ईएमसी उत्सर्जन | BS EN/EN55032 (CISPR32) कंडक्शन क्लास B, रेडिएशन क्लास A ; BS EN/EN61000-3-2,-3 का अनुपालन | ||||
| ईएमसी प्रतिरक्षा | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-1(BS EN/EN50082-2), हल्के उद्योग स्तर, मानदंड A का अनुपालन | ||||
|
अन्य |
MTBF | 680K घंटे न्यूनतम। Telcordia TR/SR-332 (Bellcore) ; 75.9K घंटे न्यूनतम। MIL-HDBK-217F (25℃) | |||
| आयाम | 245*70*164.2mm (L*W*H) | 483.6*66.3*132mm (L*W*H) | |||
| पैकिंग | 1.68Kg; 8pcs/14.4Kg/2.14CUFT | 2.16Kg; 6pcs/14Kg/2.91CUFT | |||
| ध्यान दें |
1. आवेदन पर निर्भर करता है। 2. -20℃ के तहत एलसीडी जम सकता है। 3. CN36, CN37 को O/P माना जाता है। 4. सिग्नल कनेक्टर्स के सभी कार्य: DIN/DOUT, AIN/AOUT, रिले, RS-232, RS-485, PMBus, CANBus को एप्लिकेशन द्वारा परिभाषित किया गया है। विवरण के लिए कृपया इंस्टॉलेशन मैनुअल देखें।
8. ऑर्डर मॉडल केवल CMU2C-P##, CMU2C-R-P##, CMU2C-C##, CMU2C-R-C## और वैकल्पिक CMU2A-#R# उपलब्ध हैं। ※ उत्पाद दायित्व अस्वीकरण: विस्तृत जानकारी के लिए, कृपया https://www.meanwell.com/serviceDisclaimer पर जाएं.aspx |
||||
समाधान
हम चीन के अंदर और बाहर दूरसंचार कंपनियों के लिए साइट सर्वेक्षण, ग्राहक के अनुरोध के अनुसार पेशेवर योजना का प्रस्ताव, तकनीकी सहायता और रखरखाव सेवा सहित एक संपूर्ण समाधान प्रदान करते हैं। हमारे पास एक सक्षम टीम और दुनिया भर में विश्वसनीय भागीदारों का एक नेटवर्क है।
अक्सर पूछे जाने वाले प्रश्न:
1. आप गुणवत्ता को कैसे नियंत्रित करते हैं?
ए: शिपमेंट से पहले सभी उत्पादों को उत्पाद की गुणवत्ता सुनिश्चित करने के लिए उपयोग परिदृश्यों, लोड और पूर्ण लोड और वर्तमान साझाकरण परीक्षण का अनुकरण किया जाता है।
2. आपकी न्यूनतम आदेश मात्रा क्या है?
ए: कोई न्यूनतम आदेश मात्रा नहीं है, और एक भी किया जा सकता है। केवल अंतर कीमत और कार्यक्रम है।
3. क्या आप अपनी कंपनी का परिचय दे सकते हैं?
ए: मुझे बहुत सम्मान है। मैं आपको हमारी कंपनी की जानकारी का अधिक व्यापक और प्रत्यक्ष परिचय देने के लिए बाद में कंपनी का परिचय दस्तावेज़ भेजूंगा।
4. आपकी कंपनी के क्या फायदे हैं?
ए: पर्याप्त इन्वेंट्री, और ग्राहकों की विभिन्न आवश्यकताओं के अनुसार प्रदान किए गए लचीले, आपूर्ति की बाद की नवीनीकरण की गारंटी, विभिन्न समाधान प्रदान करना।
5. क्या मैं नमूने भेज सकता हूँ? मुझे कीमत के साथ रिपोर्ट करें?
ए: आप नमूने भेज सकते हैं, नमूने बड़े गौरव के अधीन हैं, और माल आपको वहन करने की आवश्यकता है।
6. आपकी कंपनी गुणवत्ता की समस्या से कैसे निपटती है?
ए: हमारी कंपनी लगभग 10 वर्षों से इस उद्योग में काम कर रही है। इसकी पहले से ही एक निश्चित प्रतिष्ठा है। हम इसका सावधानीपूर्वक विश्लेषण करेंगे। यदि यह वास्तव में हमारी गुणवत्ता की समस्या है, तो आप निश्चिंत रहें कि यह अनुबंध समझौते के अनुसार काम करेगा और आपको कभी भी बाद में चिंता करने की अनुमति नहीं देगा, हमारी सेवा टीम आपकी सेवा करने में प्रसन्न होगी।
7 डब्ल्यूक्या एकबोयूटी
गुणवत्ता के बारे में?
ए: 100% मूल नए पैकेज के साथ। हम यह सुनिश्चित करने के लिए पोस्ट करने से पहले प्रत्येक आइटम का परीक्षण करेंगे कि प्रत्येक आइटम अच्छी गुणवत्ता का है। 8एच
गारंटी के लिए कितने महीने?
ए: 1 साल की गुणवत्ता की गारंटी9
किसी भी घटिया गुणवत्ता वाले सामान से कैसे निपटें?
