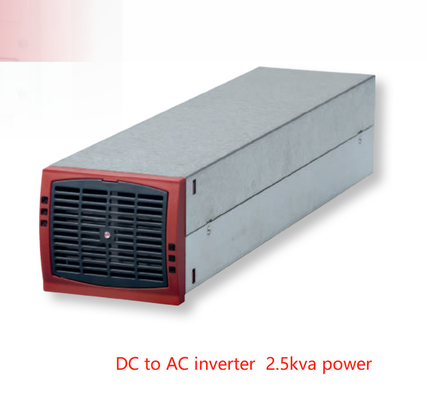

CE+T मॉड्यूलर इन्वर्टर TSI BRAVO सीरीज 24V / 48V / 60V / 110V / 220Vdc आउटपुट 230 Vac DC से AC इन्वर्टर।
BRAVO एक कॉम्पैक्ट और स्केलेबल मॉड्यूलर इन्वर्टर है जो एक शुद्ध साइन वेव एसी आपूर्ति प्रदान करता है।
बिजली प्रणाली, यह एक उत्कृष्ट एसी बैकअप प्रदान करता है
यह नवीनतम इन्वर्टर तकनीक का उपयोग करता है, जो एक कॉम्पैक्ट आकार में बेहतर ऊर्जा दक्षता प्रदान करता है।
ट्विन साइन इनोवेशन (टीएसआई) तकनीक सभी
पूर्ण स्केलेबिलिटी के साथ एकल विफलता बिंदु; समानांतर में 32 मॉड्यूल और 96 प्रतिशत तक की उच्च दक्षता, परिचालन लागत में कमी।
दोहरी इनपुट स्रोत (एसी और डीसी)
l व्यापक एसी इनपुट रेंज 150 वैक से 265 वैक तक
कॉम्पैक्ट डिजाइन
उच्च दक्षता
l स्थानांतरण समय घटाकर 0 किया गया
l 2 U में 10kVA तक
l 225kVA तक प्रत्येक 75kVA के 3 कमरे में
| 24 / 230 | 48 / 230 | 60 / 230 | 110 ** / 230 | 220***/ 230 | |
| सामान्य | |||||
| ईएमसी (प्रतिरक्षा) | EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 | ||||
| ईएमसी (उत्सर्जन) (वर्ग) | एन 55022 (ए) | एन 55022 (बी) | एन 55022 (ए) | एन 55022 (बी) | |
| सुरक्षा | EN62040-1 | ||||
| शीतलन / अलगाव | मजबूर / दोगुना | ||||
| एमटीबीएफ | 240 000 घंटे (MIL-217-F) | ||||
| दक्षता (सामान्य): बढ़ी हुई शक्ति रूपांतरण / लाइन पर | > 95.5% / > 89.5% | 96% / 91% | 960.5% / 92.5% | ||
| डायलेक्ट्रिक शक्ति DC/AC | 4300 वीडीसी | ||||
| वास्तविक रिडंडेंट सिस्टम ️ अनुपालन |
पावर पोर्टों में एसी और डीसी पर 3 डिस्कनेक्शन स्तर बंदरगाह में एसी पर 4 डिस्कनेक्शन स्तर |
||||
| RoHS | अनुरूप | ||||
| कंपन | GR63 कार्यालय कंपन 0 से 100 हर्ट्ज-0.1 जी / परिवहन कंपन 5-100 हर्ट्ज 0.5 जी 100 से 500 हर्ट्ज-1.5 जी / ड्रॉप परीक्षण | ||||
| परिचालन की शर्तें |
IP20 या IP21 वातावरण में स्थापना के लिए डिज़ाइन किया गया। धूल या आर्द्र वातावरण में स्थापित होने पर, उपयुक्त उपाय (वायु फ़िल्टरिंग, आदि) किए जाने चाहिए। |
||||
| समुद्र से ऊपर की ऊंचाई बिना कटौती के | < 1500 मी / डेरेटिंग > 1500 मी ∙ 0.8 % प्रति 100 मी | ||||
| परिवेश / भंडारण तापमान / सापेक्ष आर्द्रता | -20 से 50 डिग्री सेल्सियस / -40 से 70 डिग्री सेल्सियस / 95 प्रतिशत, नॉन कंडेनसिंग | ||||
| सामग्री (बंद) | लेपित स्टील-एएलयू जस्ता | ||||
| AC आउटपुट पावर | |||||
| नाममात्र आउटपुट शक्ति (VA) / (W) | 1500 / 1200 | 2500 / 2000 | |||
| अल्पकालिक अधिभार क्षमता | 150% (15 सेकंड) 110% T° सीमा के भीतर स्थायी | ||||
| स्वीकार्य भार शक्ति कारक | 0 से लेकर 0 तक पूर्ण शक्ति | ||||
| आंतरिक तापमान प्रबंधन और बंद करना | हाँ | ||||
| डीसी इनपुट विनिर्देश | |||||
| नाममात्र वोल्टेज (DC) | 24 वी | 48 वी | 60 वी | 110 वी | 220 वी |
| वोल्टेज रेंज (DC) | 19 ¥ 35 वी | 40 से 60 वोल्ट | 48 - 72 वोल्ट | 90 - 160 वोल्ट | 170 - 300 वोल्ट |
| नाममात्र धारा |
56 ए (24 वीडीसी पर और 1200 वाट का आउटपुट) |
46 ए (48 वीडीसी पर और 2000 W का आउटपुट) |
35 A (60 Vdc पर और 2000 W का आउटपुट |
19 ए (११० वीडीसी पर और 2000 W का आउटपुट) |
9.8 ए (२२० वीडीसी पर और 2000 W का आउटपुट |
| अधिकतम इनपुट करंट (15 सेकंड के लिए) / वोल्टेज रिपल | 84 ए / < 100 एमवी आरएमएस |
84 ए / < 2 एमवी पीसोफ़ो |
52 ए < 100 एमवी आरएमएस | 29 ए / < 200 एमवी आरएमएस |
14.9 ए / < 200 एमवी आरएमएस |
| इनपुट वोल्टेज की सीमाएँ | T2S इंटरफेस के साथ उपयोगकर्ता चयन योग्य | ||||
|
एसी इनपुट विनिर्देश एसी इनपुट केवल ईपीसी मॉड्यूल के साथ उपलब्ध है, आरईजी मॉड्यूल में कोई एसीइन नहीं है |
|||||
| नाममात्र वोल्टेज (AC) | 220/230/240 V 1P या 3P (3P के लिए न्यूनतम 3 शेल्फ) | ||||
| वोल्टेज रेंज (AC) | 150-265 वोल्ट | ||||
|
बर्नआउट |
150 से 185 वोल्ट रैखिक दर 150 VA/120 वाट प्रति 10 वैक | ||||
|
1200 VA / 960 W @ 150 वैक |
2000 VA/1600 W @ 150 Vac | ||||
| डीसी में स्थानांतरण से पहले अनुरूपता सीमा | समायोज्य | ||||
| शक्ति कारक | > 99% | ||||
| आवृत्ति सीमा (चयन योग्य) / सिंक्रनाइज़ेशन सीमा | 50 60 हर्ट्ज / रेंज 47 53 हर्ट्ज / 57 63 हर्ट्ज | ||||
| AC आउटपुट विनिर्देश | |||||
| नाममात्र वोल्टेज (AC*) | 220/230/240 वोल्ट | ||||
| आवृत्ति / आवृत्ति सटीकता | 50 - 60 हर्ट्ज / 0.03 % | ||||
| कुल सामंजस्य विकृति (प्रतिरोध भार) | < 1.5% | ||||
| भार प्रभाव वसूली समय | 0.4 एमएस | ||||
| देरी चालू करें | स्थापित मॉड्यूल की संख्या के आधार पर 20 से 40 सेकंड | ||||
| नाममात्र धारा, रिवर्स धारा से सुरक्षित | 6.6 ए | 10.9 ए | |||
| नाममात्र शक्ति पर क्रस्ट कारक | 2.8: 1 | ३ः १ | |||
| शॉर्ट सर्किट प्रबंधन और सुरक्षा के साथ | |||||
| शॉर्ट सर्किट साफ करने की क्षमता |
10 x इन 20 msec के लिए - उपलब्ध है जबकि मुख्य एसी इनपुट पोर्ट पर उपलब्ध है परिमाण नियंत्रण और प्रबंधन के साथ |
||||
| शुद्ध क्षमता के बाद शॉर्ट सर्किट वर्तमान | 2.1 15 सेकंड के दौरान और 1.5 सेकंड के बाद | ||||
| स्थानांतरण प्रदर्शन में | |||||
| मैक्स. वोल्टेज विराम / कुल अस्थायी वोल्टेज अवधि (अधिकतम | 0 s / 0 s | ||||
| सिग्नलिंग और पर्यवेक्षण | |||||
| प्रदर्शन | संक्षिप्त एलईडी | ||||
| अलार्म आउटपुट / निगरानी | शेल्फ पर सूखे संपर्क / मानक यूएसबी पोर्ट और टी 2 एस पर MODBUS, वैकल्पिक : कैंडीज डिस्प्ले / कैंडीज टीसीपी-आईपी | ||||
| रिमोट चालू/बंद | T2S के माध्यम से शेल्फ के पीछे के टर्मिनल पर | ||||
