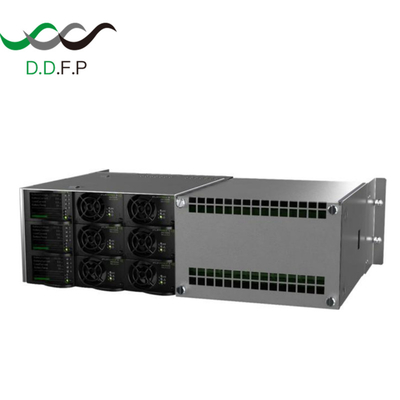

Eltek Flatpack S 3U DC पावर सिस्टम 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V बल्क
अपने लचीले अलार्म और निगरानी विकल्पों के साथ-साथ बल्क आउटपुट के साथ, यह 3U प्रणाली विभिन्न औद्योगिक अनुप्रयोगों के लिए एक उत्कृष्ट निर्माण ब्लॉक है।
अपतटीय, समुद्री और प्रक्रिया उद्योग
इन बाजारों में अनुप्रयोगों के लिए अत्याधुनिक, विश्वसनीय और सुरक्षित डीसी पावर सिस्टम की आवश्यकता होती है।इसके छोटे आवास में व्यापक परिचालन तापमान रेंज और उत्कृष्ट विश्वसनीयता.
एसी इनपुट फिल्टर जहाजों के वर्गीकरण के लिए डीएनवी नियमों, हाई स्पीड और लाइट वेफ्ट और डीएनवी ऑफशोर मानकों के अनुपालन को सुनिश्चित करते हैं।
उत्पाद की विशेषताएं और फायदे
फ्लैटपैक एस रेक्टिफायर
फ्लैटपैक एस परिवार में आउटपुट वोल्टेज और पावर, दक्षता और विशेष आवश्यकताओं के संदर्भ में अधिकांश अनुप्रयोगों को कवर करने वाले मॉडल शामिल होंगे।सभी रेक्टिफायरों में उच्च तापमान या कम बिजली के मामले में कम आउटपुट पावर जैसी बुद्धिमान स्व-सुरक्षा सुविधाएं हैं.
आउटपुट ओवरवोल्टेज सुरक्षा के साथ मॉडल भी उपलब्ध हैं। फ्लैटपैक एस 24/1000 एसआईएल 3 ओवीपी, में 30 वी से अधिक आउटपुट वोल्टेज पर एसआईएल 3 है।यह दोहरी विफलता को संभालने में सक्षम है और 15 साल से अधिक के सबूत परीक्षण अंतराल है.
डीसी प्रणाली
Flatpack S 3U 3x2kW रैक में 3 अलग-अलग डीसी सिस्टम हैं जिनमें 2 रिडंडेंट रेक्टिफायर और 1 कंट्रोलर शामिल हैं।लचीलेपन के लिए इन प्रणालियों में से दो को समानांतर में बनाया जा सकता है ताकि अधिक आउट पावर या बढ़ी हुई अतिरेक के लिए 4 रेक्टिफायरों वाली प्रणाली बनाई जा सके।सभी रेक्टिफायरों में अलग-अलग एसी फ़ीडिंग होती है जिससे प्रत्येक आउटपुट के लिए रिडंडेंट एसी स्रोतों की अनुमति मिलती है।
रिले आउटपुट डीसी ओके सिग्नल रेक्टिफायरों की प्रत्येक जोड़ी के लिए उपलब्ध है। बढ़ी हुई निगरानी और नियंत्रण के लिए प्रत्येक रेक्टिफायर जोड़ी और आउटपुट के लिए एक स्मार्टपैक एस नियंत्रक को प्लग किया जा सकता है।अधिक चेतावनी और अलार्म रिले आउटपुट के अतिरिक्त, यह प्रदर्शन या ईथरनेट पोर्ट के माध्यम से सेटअप, स्थिति और लॉग प्रदान करता है
| व्यक्तिगत फ़ीड | प्रत्येक रेक्टिफायर के लिए एकल चरण |
| वोल्टेज | 230 VAC/DC नाममात्र, अधिकतम 300 Vएसी/डीसी* |
| अधिकतम धारा | 5.9 प्रत्येक फ़ीड के लिए हथियार* |
| संबंध | प्रत्येक रेक्टिफायर के लिए 2 x 2.5 मिमी 2; L + N |
| * विस्तृत जानकारी के लिए लागू रेक्टिफायर के लिए डेटाशीट देखें। | |
| डीसी आउटपुट | |
| वोल्टेज | 24 वीडीसी* |
| अधिकतम धारा | 3 x 83 एक प्रणाली * |
| संबंध | 6 x 16/25mm2 (3 x VDC+ और 3 x VDC-) लिंक द्वारा समानांतर किया जा सकता है। |
| * विस्तृत जानकारी के लिए लागू रेक्टिफायर के लिए डेटाशीट देखें। | |
| अन्य विनिर्देश | |
| # रेक्टिफायर | प्रत्येक आउटपुट के लिए 2 स्थिति (4 यदि समानांतर) |
| # नियंत्रक | प्रत्येक आउटपुट के लिए 1 पद |
| अलगाव | 3.0 kVAC - इनपुट से आउटपुट |
| ऑपरेटिंग टेम्प. | -40 से +85°C (-40 से +185°F) * |
| भंडारण तापमान। | -40 से +85°C (-40 से +185°F) |
| घुड़सवार | 19 इंच के फ्रेम या माउंटिंग प्लेट पर पीछे से लगाया गया (डिफ़ॉल्ट) 19 इंच के फ्रेम पर सामने से लगाया गया फ्लश (वैकल्पिक, पी/एन 278626) |
| एमटीबीएफ | > 500, 000 घंटे Telcordia SR-332 Issue 1, विधि III (a) (T)परिवेश: 45°C) |
| आईईसी प्रो. सी. | IP20 |
| आयाम | ऊंचाईः 132.5 मिमी (3U) गहराईः 300 मिमी पीछे के माउंटिंग ब्रैकेट सहित, 252 मिमी बिना ब्रैकेट के। हवा के प्रवाह के लिए बंद अलमारियों में 300 मिमी की गहराई आवश्यक है |
| वजन | CS0603.000 7.8 किलोग्राम (17.2 पाउंड) मॉड्यूल को छोड़कर CS0603.001 6.0 किलोग्राम (13.2 पाउंड) मॉड्यूल को छोड़कर |
| * तापमान के बारे में विवरण के लिए रेक्टिफायर डेटाशीट देखें | |
| नियंत्रण, निगरानी और अलार्म | |
नियंत्रक के बिना | सीरीज से जुड़ा रेक्टिफायर अलार्म प्रत्येक रेक्टिफायर जोड़ी के लिए (1) 2 x 1.5mm2; COM, NC (अधिकतम 30V और 100mA के साथ लोड किया जाना है) बैटरी वर्तमान अर्थ (2) |
| नियंत्रक पर तापमान, इनपुट और अलार्म आउटपुट कनेक्शन (2) | |
(1) विवरण के लिए रेक्टिफायर डेटाशीट देखें | |
| लागू मानक | |
| विद्युत सुरक्षा | आईईसी 60950-l/-3rdसंस्करण |
| ईएमसी | ETSI EN 300 386 V.l.4.1 |
| मेन्स हार्मोनिक्स | एन 61000-3-2 |
| समुद्री | DNV-OS-D202, अध्याय 2 धारा 4 (DNV 2.4) o तापमान CL B o आर्द्रता CL B |
| पर्यावरण | ईटीएसआई एन 300 019-2-1 वर्ग 1.2 |
| *)ClassAforCA0603.001 | |
