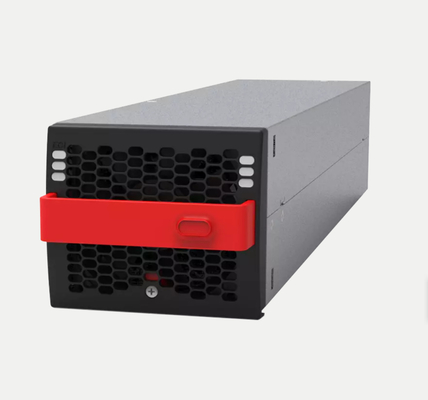

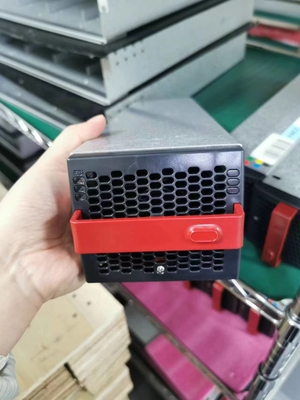

ब्रावो 25 - 48/230-277 एक कॉम्पैक्ट और स्केलेबल मॉड्यूलर इन्वर्टर है जो एसी आउटपुट पर एक शुद्ध साइन वेव प्रदान करता है। यह एक उत्कृष्ट एसी बैकअप प्रदान करता है
यह एक कॉम्पैक्ट आकार में सबसे अधिक ऊर्जा कुशल प्रदान करने के लिए अत्याधुनिक प्रौद्योगिकी का उपयोग करता है।
ईसीआई प्रौद्योगिकी पूरी स्केलेबिलिटी के साथ सभी एकल विफलता बिंदुओं को समाप्त करती है; समानांतर में 32 मॉड्यूल तक और उच्च दक्षता 96% तक
एसी से एसी रूपांतरण, और डीसी/एसी रूपांतरण में 93.7% से अधिक, इस प्रकार परिचालन लागत में कमी। हम 2.7 एमवीए तक के सिस्टम बना सकते हैं।
आवेदन
सभी व्यावसायिक महत्वपूर्ण अनुप्रयोगों और सभी प्रकार के एसी भार। डिजाइन मॉड्यूलर और गर्म-स्वैप करने योग्य इन्वर्टर मॉड्यूल के साथ स्केलेबल है जो सुनिश्चित करता है
कम औसत मरम्मत समय (एमटीटीआर), सेवा लागत में कमी और भविष्य के विस्तार के लिए बदलती जरूरतों को पूरा करता है।
• दोहरे रूपांतरण पर दक्षता बढ़ाने के लिए अतिरिक्त एसी इनपुट
• व्यापक एसी इनपुट रेंज 293 वैक एल-एन तक
• 2RU में 12 kVA तक - 19 इंच
• अतिरिक्त सिंक्रनाइज़ेशन डिवाइस का उपयोग करके 2.7 एमवीए तक
• 1P या 3P बुनियादी ढांचा
• Inview S, X और GW के साथ संगत

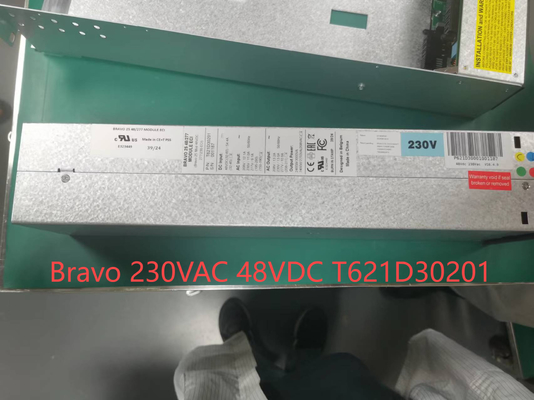

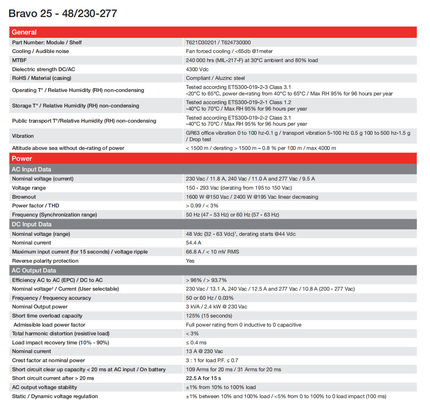

| भाग संख्याः मॉड्यूल / शेल्फ | T621D30201 / T624730000 |
| शीतलन/श्रव्य शोर | फैन मजबूर ठंडा / <65db @1meter |
| डायलेक्ट्रिक शक्ति DC/AC | 4300 वीडीसी |
| ऑपरेटिंग टी° / सापेक्ष आर्द्रता (आरएच) नॉन कंडेनसिंग |
ETS300-019-2-3 कक्षा 3 के अनुसार परीक्षण किया गया।1 -20°C से 65°C, 40°C से 65°C तक बिजली की दर / अधिकतम आरएच 95% प्रति वर्ष 96 घंटे के लिए |
| भंडारण T° / सापेक्ष आर्द्रता (RH) नॉन-कंडेन्सेटिंग |
ETS300-019-2-1 कक्षा 1 के अनुसार परीक्षण किया गया।2 -40°C से 70°C / अधिकतम आरएच 95% प्रति वर्ष 96 घंटे के लिए |
| एसी इनपुट डेटा | |
| नाममात्र वोल्टेज (वर्तमान) | 230 Vac / 11.8 A, 240 Vac / 11.0 A और 277 Vac / 9.5 A |
| बर्नआउट | 1600 W @150 Vac / 2400 W @195 Vac रैखिक घटती |
| पावर फैक्टर / टीएचडी | > 0.99 / < 3% |
| आवृत्ति (समन्वयन सीमा) | 50 हर्ट्ज (47 - 53 हर्ट्ज) या 60 हर्ट्ज (57 - 63 हर्ट्ज) |
| डीसी इनपुट डेटा | |
| नाममात्र वोल्टेज (रेंज) | 48 वीडीसी (32 - 63 वीडीसी)1, डीरेटिंग @44 वीडीसी शुरू होता है |
| नाममात्र धारा | 54.4 ए |
| अधिकतम इनपुट करंट (15 सेकंड के लिए) / वोल्टेज लहर | 66.8 ए / < 10 एमवी आरएमएस |
| एसी आउटपुट डेटा | |
| दक्षता एसी से एसी (ईपीसी) / डीसी से एसी | > 96% / > 93.7% |
| नाममात्र वोल्टेज2/ वर्तमान (उपयोगकर्ता चयन योग्य) | 230 वैक / 13.1 ए, 240 वैक / 12.5 ए और 277 वैक / 10.8 ए (200 - 277 वैक) |
| आवृत्ति / आवृत्ति सटीकता | 50 या 60 हर्ट्ज / 0.03% |
| नाममात्र आउटपुट शक्ति | 3 kVA / 2.4 kW @ 230 Vac |
| नाममात्र धारा | 13 ए @ 230 वैक |
मॉड्यूलर इन्वर्टर प्रणाली मान्य!
