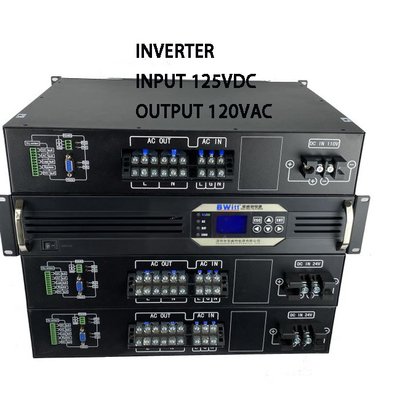

प्योर साइन वेव DT-1000 सीरीज़ इन्वर्टर BWITT का नया विस्तार है
कस्टमाइज़ इन्वर्टर। यह सीरीज़ एक पेशेवर 19” रैक एन्क्लोजर है जिसमें
एप्लीकेशन के अनुरूप विकल्पों की एक विस्तृत श्रृंखला है।
विवरण:
यह प्रकार का रैक माउंट इन्वर्टर संचार अनुप्रयोगों के क्षेत्र के लिए डिज़ाइन किए गए दोहरे इनपुट इन्वर्टर समाधान की एक नई पीढ़ी के साथ है, जो उच्च
संचार प्रणाली की विश्वसनीयता के लिए उपयुक्त है। समाधान 230V AC पावर
सप्लाई और 24V DC पावर इनपुट से लैस है, जो पारंपरिक UPS पावर के बीच की खाई को भरता है
सप्लाई और सामान्य प्योर साइन वेव इन्वर्टर समाधान।
यह एक नए डिज़ाइन स्ट्रक्चर का उपयोग करता है जो उपयोगकर्ताओं को महत्वपूर्ण भार के लिए प्योर, स्थिर और टिकाऊ AC प्रदान करने में मदद करता है
पावर, और AC पावर सप्लाई सिस्टम के समान उच्च विश्वसनीयता है।
समर्पित संचार प्योर साइन वेव इन्वर्टर की डिज़ाइन विशेषताएं सुनिश्चित करती हैं
AC और DC पावर सप्लाई के बीच निर्बाध रूपांतरण, लगभग कोई रूपांतरण नहीं
विलंब, और स्टेटिक स्विच में निर्मित।
मुख्य विशेषताएं:
सुरक्षा : शॉर्ट लोड सुरक्षा, ओवर लोड सुरक्षा, बैटरी ओवर/अंडर वोल्टेज
सुरक्षा : शॉर्ट लोड सुरक्षा, ओवर लोड सुरक्षा, बैटरी ओवर/अंडर वोल्टेज < 3%)；
सुरक्षा : शॉर्ट लोड सुरक्षा, ओवर लोड सुरक्षा, बैटरी ओवर/अंडर वोल्टेज
सुरक्षा : शॉर्ट लोड सुरक्षा, ओवर लोड सुरक्षा, बैटरी ओवर/अंडर वोल्टेज जानकारी, बाय-पास जानकारी और आउटपुट फॉल्ट)
；
सुरक्षा : शॉर्ट लोड सुरक्षा, ओवर लोड सुरक्षा, बैटरी ओवर/अंडर वोल्टेज ；
सुरक्षा : शॉर्ट लोड सुरक्षा, ओवर लोड सुरक्षा, बैटरी ओवर/अंडर वोल्टेज
सुरक्षा : शॉर्ट लोड सुरक्षा, ओवर लोड सुरक्षा, बैटरी ओवर/अंडर वोल्टेज
सुरक्षा : शॉर्ट लोड सुरक्षा, ओवर लोड सुरक्षा, बैटरी ओवर/अंडर वोल्टेज
सुरक्षा : शॉर्ट लोड सुरक्षा, ओवर लोड सुरक्षा, बैटरी ओवर/अंडर वोल्टेज
सुरक्षा : शॉर्ट लोड सुरक्षा, ओवर लोड सुरक्षा, बैटरी ओवर/अंडर वोल्टेज
सुरक्षा : शॉर्ट लोड सुरक्षा, ओवर लोड सुरक्षा, बैटरी ओवर/अंडर वोल्टेज
सुरक्षा : शॉर्ट लोड सुरक्षा, ओवर लोड सुरक्षा, बैटरी ओवर/अंडर वोल्टेज सुरक्षा, ओवर करंट, ओवर तापमान;
अनुप्रयोग:
सभी व्यावसायिक महत्वपूर्ण अनुप्रयोग और सभी प्रकार के AC लोड।
डिज़ाइन मॉड्यूलर और हॉट-स्वैपेबल के साथ स्केलेबल है
इन्वर्टर मॉड्यूल जो कम मीन टाइम टू रिपेयर सुनिश्चित करता है
सेवा लागत में कमी और बदलती जरूरतों को पूरा करता है
भविष्य के विस्तार के लिए।
पैरामीटर:
मॉडल
| BW |
T125/120-31KVABW
T125/120BW
|
T125/120-3KVAइनपुट |
T125/120-3KVAइनपुट |
| बैटरी इनपुट वोल्टेज |
| 125Vdc |
बैटरी वोल्टेज रेंज |
| 100-150Vdc |
DC इनपुट करंट |
| 10A अधिकतम |
20A अधिकतम |
30A अधिकतम |
50A अधिकतम |
| 120VACNorm |
66.6A अधिकतम
बायपास वोल्टेज रेंज
|
| 100-140VAC |
30A अधिकतम
50A अधिकतम
60AMax
AC इनपुट फ्रीक्वेंसी
|
| 60Hz |
आउटपुट वेव |
| 43~67Hz |
PF |
| >0.8 |
आउटपुट |
| आउटपुट क्षमता |
| 1000VA |
2000VA |
3000VA |
रेटेड आउटपुट क्षमता |
| 800W |
1600W |
2400W |
रेटेड आउटपुट वोल्टेज |
| 120VAC (इन्वर्टर मोड)- |
रेटेड आउटपुट करंट |
| 6.67A |
13.3A |
20A |
आउटपुट वोल्टेज रेंज |
| 120Vac(टॉलरेंस ±1.5% @इन्वर्टर मोड) |
आउटपुट दक्षता |
| ≥85% (इन्वर्टर मोड) |
आउटपुट फ्रीक्वेंसी |
| 60Hz |
आउटपुट वेव |
| प्योर साइन |
THD |
| ≤3% (लाइन लोड) |
स्विच टाइम (बाय पास से इन्वर्टर मोड) |
| ≤5ms (लोड के साथ) |
सुरक्षात्मक सुविधा |
| AC अंडर वॉल्यूम। स्विच सुरक्षा |
| ≤90Vac (बैकलैश वोल्टेज≥10Vac) |
AC ओवर वोल्ट। स्विच सुरक्षा |
| ≥140AC |
ओवर-तापमान |
| हाँ (ऑटो स्विच) |
बैट। अंडर वॉल्यूम। सुरक्षा बिंदु |
| ≤90 |
बैटरी लो-वोल्टेज अलार्म |
| 90±0.5 |
बैटरी ओवरवॉल्टेज सुरक्षा बिंदु |
| ≥155VDC |
बैटरी ओवरवॉल्टेज रिकवरी पॉइंट |
| ≥145VDC |
कूलिंग |
|
2*पंखा
|
4*पंखा
तापमान नियंत्रण@ आंतरिक तापमान>45℃ और आउटपुट क्षमता के अनुसार गति@ आउटपुट क्षमता >50%
|
4*पंखा |
तापमान नियंत्रण@ आंतरिक तापमान>45℃ और आउटपुट क्षमता के अनुसार गति@ आउटपुट क्षमता >50% |
| आउटपुट ओवर करंट सुरक्षा |
| ओवर लोड क्षमता |
| 10s तक काम करना जारी रखें |
ओवर लोड क्षमता |
| 10s तक काम करना जारी रखें |
@ ओवरलोड 110%~130%ओवर लोड क्षमता |
| 10s तक काम करना जारी रखें |
@ओवर लोड >150%ओवर टेम्प। सुरक्षा |
| हाँ |
SNMP |
| हाँ (AC कनेक्ट के तहत परीक्षण न करें) |
रिवर्स कनेक्शन सुरक्षा |
| हाँ |
SNMP |
| ≥144VAC(इन्वर्टर मोड) |
आउटपुट लो वोल्टेज अलार्म |
| ≤88VAC (इन्वर्टर मोड) |
सुरक्षा और ईएमसी |
| डाईइलेक्ट्रिक स्ट्रेंथ(AC-चेसिस) |
| 3500Vdc/10mA//1min .कोई फ्लैश ओवर नहीं, कोई ब्रेकडाउन नहीं, कोई आर्क नहीं (केवल AC इनपुट प्राथमिकता) |
डाईइलेक्ट्रिक स्ट्रेंथ(DC-चेसिस) |
| 750Vdc/10mA/1min. कोई फ्लैश ओवर नहीं, कोई ब्रेकडाउन नहीं |
LVD
|
| EN 60950-1 |
EMC/EM I |
| EN 61000-6-3; EN 61000-6-1 ;IEC 61000-6-2 और IEC 61000-6-4 |
ROHS |
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
पर्यावरण परीक्षण प्रदर्शन
|
| एम्बिएंट टेम्प। |
| -20~ +50℃ |
उच्च तापमान संचालन |
| 50±2℃ (रेटेड लोड 24H) |
कम तापमान संचालन |
| -20±2℃ (रेटेड लोड 24H) |
उच्च तापमान भंडारण |
| 80±2 ℃,24H |
कम तापमान भंडारण |
| -40±2℃,24H |
नमी |
| 0~90%, कोई नमी संघनन नहीं |
ऑपरेटिंग ऊंचाई (m) |
| ऊंचाई पूर्ण शक्ति below2000m. >2000m derating -2% / 100m, अधिकतम ऊंचाई 5000m |
संचार |
| Rs232 और Rs485 |
| हाँ |
SNMP |
| वैकल्पिक |
ड्राई कॉन्टैक्ट |
| 5 समूह |
एलसीडी डिस्प्ले |
| एलसीडी स्थिति |
|
इनपुट और आउटपुट वोल्टेज, फ्रीक्वेंसी, आउटपुट करंट, टेम्प।, लोड रेट, लोगो आदि।
|
इन्वर्टर स्थिति
|
|
सामान्य मेन, सामान्य इन्वर्टर, बैटरी अंडर-वोल्टेज और आउटपुट ओवरलोड आदि।
|
माप
|
| आकार W*D*H(मिमी) |
| 482*347*88mm |
482*430*88mm |
वज़न |
| 11.5KG |
15KG |
|
