उचित डीसी केबल रूटिंग
चित्रा 10 सर्किट ब्रेकर कनेक्शन के लिए केबल राउटिंग दिखाता है। सभी सर्किट ब्रेकर केबलों को केबल के दरवाजे के माध्यम से राउटेड किया जाना चाहिए, जब शेल्फ के पीछे देखते हैं,कनेक्शन बिंदुओं केनोटः केबलों को किसी अन्य तरीके से रूट करने से कर्मियों या सिस्टम को नुकसान हो सकता है।
सर्किट 9 में चार सर्किट ब्रेकर और बीस जीएमटी फ्यूज कनेक्शन हैं। सभी डीसी आउटपुट कनेक्शन पीछे से सुलभ हैं (चित्र 12)जबकि सर्किट ब्रेकर और फ्यूज सामने से उपलब्ध हैं (चित्र 11).
GMT टर्मिनल स्ट्रिप्स पर संपीड़न शिकंजा का उपयोग करके GMT आउटपुट और वापसी कनेक्शन को पीछे से सुलभ बनाएं (चित्र 12) ।पृष्ठ 10 पर अनुभाग में विनिर्देशों के अनुसार तार का आकार चुनें. GMT केबल सीधे नीचे केबल छेद के माध्यम से बस GMT टर्मिनल ब्लॉक के नीचे के माध्यम से रूट किया जाना चाहिए. 4.5 में पाउंड के लिए इन M3 शिकंजा टॉर्क.चित्र 11 में दिखाए गए GMT फ्यूज ब्लॉक में उपयुक्त स्लॉट में फ्यूज स्थापित करेंलोड आउटपुट और रिटर्न सर्किट ब्रेकर कनेक्शन (स्थिति A और B) के लिए, फिगर 12 में दिखाए गए अनुसार, 5/8 केंद्रों के साथ डबल 1⁄4 ′′ -20 स्टडों को कनेक्ट करें।सर्किट ब्रेकर सिस्टम के सामने से देखने पर सिस्टम के दाईं ओर वितरण द्वार के पीछे पाए जा सकते हैं (चित्र 11). आकार तारों और लग्स के अनुसार विनिर्देशों में अनुभाग में "DC आउटपुट आवश्यकताएं" पेज 10 पर.ब्रेक केबल को शेल्फ के बाईं ओर के केबल छेद के माध्यम से पीछे से देखने पर भेजा जाना चाहिए (चित्र 10)एलवीडी-संरक्षित आउटपुट कनेक्शन के लिए उपकरण लोड को कनेक्ट न करें।
| ब्रांड | एल्टेक |

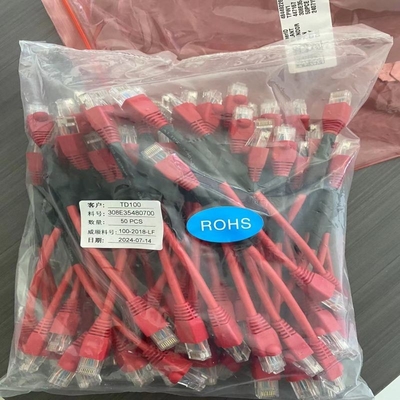

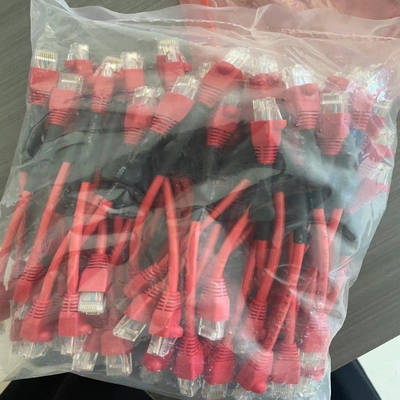

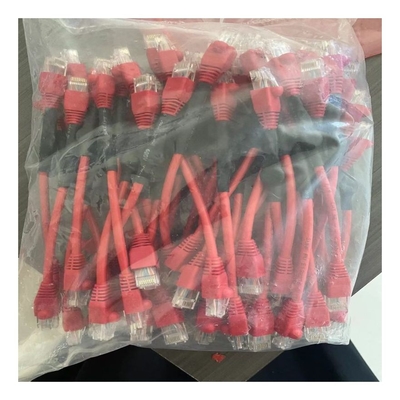

| उत्पाद का नाम | शेल्फ टू शेल्फ सिंक केबल |

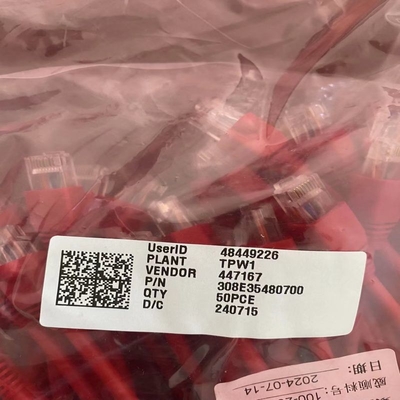

| प्रैट नाम | 308E35480700 |
| उत्पत्ति | चीन |
