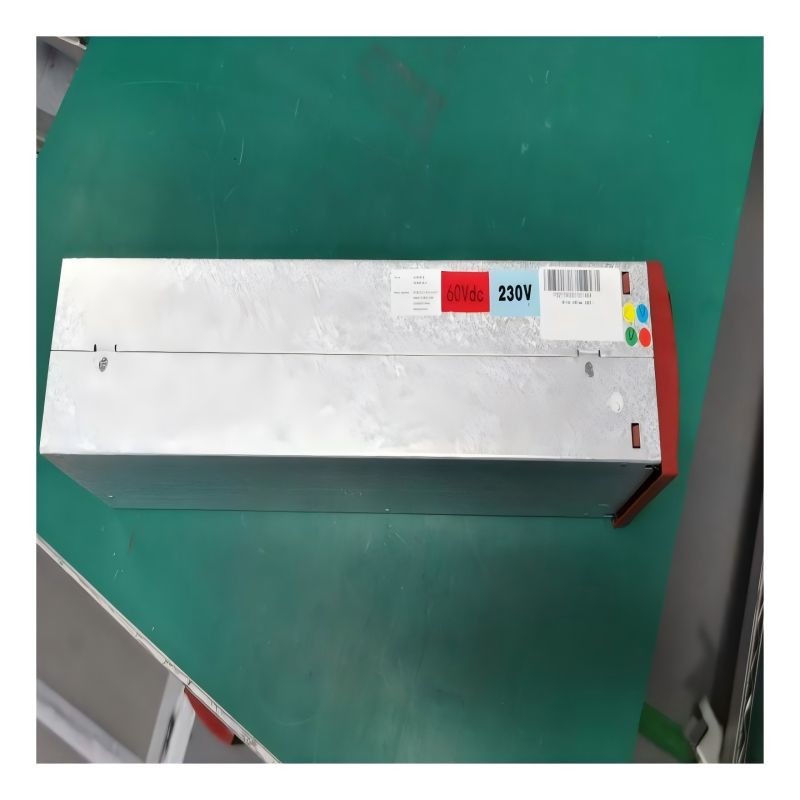

BRAVO एक कॉम्पैक्ट और स्केलेबल मॉड्यूलर इन्वर्टर है जो शुद्ध साइन वेव AC सप्लाई प्रदान करता है। DC पावर सिस्टम के साथ मिलकर, यह एक बेहतरीन AC बैकअप समाधान प्रदान करता है। यह नवीनतम इन्वर्टर तकनीक का उपयोग करता है, जो कॉम्पैक्ट आकार में बेहतर ऊर्जा दक्षता प्रदान करता है।
"ट्विन साइन इनोवेशन" (TSI) प्रौद्योगिकी पूर्ण मापनीयता के साथ विफलता के सभी एकल बिंदुओं को समाप्त कर देती है; समानांतर में 32 मॉड्यूल और 96% तक की उच्च दक्षता के साथ परिचालन लागत को कम करती है।
सभी व्यावसायिक महत्वपूर्ण अनुप्रयोग और सभी प्रकार के एसी लोड। यह डिज़ाइन मॉड्यूलर और हॉट-स्वैपेबल इन्वर्टर मॉड्यूल के साथ स्केलेबल है जो मरम्मत के लिए कम औसत समय (MTTR) सुनिश्चित करता है, सेवा लागत में कमी करता है और भविष्य के विस्तार के लिए बदलती जरूरतों को पूरा करता है।
| 24 / 230 | 48 / 230 | 60 / 230 | 110 ** / 230 | 220***/ 230 | |
| सामान्य | |||||
| ईएमसी (प्रतिरक्षा) | EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / एन 61000-4-5/ एन 61000-4-6 / एन 61000-4-8 | ||||
| ईएमसी (उत्सर्जन) (कक्षा) | एन 55022 (ए) | एन 55022 (बी) | |||
| सुरक्षा | EN62040-1 | ||||
| शीतलन / अलगाव | जबरदस्ती / दोगुना | ||||
| एमटीबीएफ | 240 000 घंटे (एमआईएल-217-एफ) | ||||
| दक्षता (विशिष्ट): उन्नत शक्ति रूपांतरणersion / पर रेखा | > 95.5% / > 89.5% | 96% / 91% | 96.5% / 92.5% | ||
| ढांकता हुआ ताकत डीसी/एसी | 4300 वीडीसी | ||||
| सत्य रिडंडेंट सिस्टम – पूर्णइयान्ट |
3 वियोग स्तरोंएसी चालू और बंद डीसी में शक्ति बंदरगाहों 4 वियोग एसी पर स्तर में पत्तन |
||||
| आरओएचएस | अनुरूप | ||||
| कंपन | GR63 कार्यालय कंपन 0 से 100 हर्ट्ज-0.1 ग्राम / परिवहन कंपन 5-100 हर्ट्ज 0.5 जी 100 से 500 हर्ट्ज-1.5 जी / ड्रॉप परीक्षण | ||||
| परिचालन की स्थिति |
रूपरेखा तयार करी स्थापनाएन एक में IP20 या IP21 वातावरण. कब इंस्टॉल किया धूल भरे या आर्द्र वातावरण, उपयुक्त पैमाने (वायु फ़िल्टरिंग, …) अवश्य लिया गया. |
||||
| ऊंचाई ऊपर समुद्र बिना डे-रेटिंग | < 1500 m / डीरेटिंग > 1500 मी – 0.8 % प्रति 100 एम | ||||
| व्यापक/भंडारण तापमान/रिश्तेदार नमी | -20 से 50 डिग्री सेल्सियस / -40 से 70 ° सी / 95 %, गैर संघनक | ||||
| सामग्री (आवरण) | लेपित स्टील-ALU जिंक | ||||
| एसी आउटपुट शक्ति | |||||
| नाममात्र आउटपुट शक्ति (वीए) / (डब्ल्यू) | 1500 / 1200 | 2500 / 2000 | |||
| अल्प समय अधिभार क्षमता | 150 % (15 सेकंड) 110 % स्थायी बुद्धिहिन टी° श्रेणी | ||||
| स्वीकार्य लोड पावर फैक्टर | भरा हुआ शक्ति रेटिंग 0 से मेंडक्टिव से 0 कैपेसिटिव | ||||
| आंतरिक तापमान प्रबंध और बदलना बंद | हाँ | ||||
| नाममात्र वोल्टेज (डीसी) | 24 वी | 48 वी | 60 वी | 110 वी | 220 वी |
| वोल्टेज रेंज (डीसी) | 19 – 35 वी | 40 - 60 वी | 48 - 72 वी | 90 - 160 वी | 170 - 300 वी |
| नाममात्र वर्तमान |
56 ए (पर 24 वीडीसी और 1200 वॉट आउटपुट) |
46 ए (पर 48 वीडीसी और 2000 वॉट आउटपुट) |
35 ए (पर 60 वीडीसी और 2000 वॉट आउटपुट |
19 ए (पर 110 ग्राम रक्षा समिति और 2000 वॉट आउटपुट) |
9.8 ए (पर 220 वीडीसी और 2000 वॉट आउटपुट |
| अधिकतम इनपुट करंट (के लिए 15सेकंड) / वोल्टेज तरंग | 84 ए/< 100 एमवी आरएमएस | 84 ए/< 2 एमवी सोफ़ो | 52 ए < 100 एमवी आरएमएस | 29 ए/< 200 एमवी आरएमएस | 14.9 ए / < 200 एमवी आरएमएस |
| इनपुट वोल्टेज सीमाएँ | T2S के साथ उपयोगकर्ता चयन योग्य इंटरफ़ेस | ||||
|
एसी इनपुट विनिर्देश एसी इनपुट केवल इसके साथ उपलब्ध है ईपीसी मॉड्यूल, रेग मॉड्यूल करते हैं नहीं पास होना कोई भी एसीन |
|||||
| नाममात्र वोल्टेज (एसी) | 220/230/240 वी 1P या 3P (न्यूनतम 3 अलमारियों के लिए 3पी) | ||||
| वोल्टेज रेंज (एसी) | 150-265 वी | ||||
| ब्राउनआउट | 150 से 185 वी रैखिक अवमूल्यन 150 वीए/120 वाट प्रति 10वैक | ||||
| 1200 वीए / 960 डब्ल्यू @ 150 वैक | 2000 वीए/1600 डब्ल्यू @ 150 वैक | ||||
| स्थानांतरण से पहले अनुरूपता सीमा डीसी | एडजस्टेबल | ||||
| शक्ति कारक | > 99% | ||||
| आवृत्ति रेंज (चयन योग्य) / syएनक्रोनाइजेशन रेंज | ५० – ६० हर्ट्ज / रेंज 47 – 53 हर्ट्ज / 57 – 63 हर्ट्ज | ||||
| नाममात्र वोल्टेज (एसी*) | 220/230/240 वी | ||||
| आवृत्ति / आवृत्ति एसीसीयूरेसी | 50 - 60 हर्ट्ज / 0.03 % | ||||
| कुल हार्मोनिक विरूपण (प्रतिरोधेश्य भार) | < 1.5 % | ||||
| भार प्रभाव वसूली मे लगने वाला समय | 0.4 एमएस | ||||
| चालू करो देरी | 20 से 40 सेकेण्ड तक पर संख्या का मॉड्यूल मेंठप | ||||
| नाममात्र धारा. आर के खिलाफ संरक्षितविपरीत धारा | 6.6 ए | 10.9 ए | |||
| क्रेस्ट कारक पर नाममात्र शक्ति | 2.8 : 1 | 3 : 1 | |||
| शॉर्ट सर्किट प्रबंधन और सुरक्षापर | |||||
| शॉर्ट सर्किट साफ़ यूपी क्षमता | 10 एक्स मैंएन 20 के लिए एमएसईसी - उपलब्ध है मेन्स उपलब्ध हैएसी पर इनपुट पत्तन साथ परिमाण नियंत्रण और प्रबंधन | ||||
| साफ़ होने के बाद शॉर्ट सर्किट करंट ऊपर सीतीक्ष्णता | 2.1 मैंएनदौरान 15 एस और 1.5 मैंएन बाद 15 एस | ||||
| स्थानांतरण में प्रदर्शन | |||||
| अधिकतम वोल्टेज रुकावट / कुल क्षणिक वोल्टेज dअवधि (अधिकतम) | 0 एस / 0 एस | ||||
| प्रदर्शन | सामान्य अवलोकन नेतृत्व किया | ||||
| अलार्म आउटपुट / पर्यवेक्षण | शेल्फ पर सूखे संपर्क / मानक USB पीओआर टी और T2S पर MODBUS, वैकल्पिक : कैंडिस प्रदर्शन / कैंडिस टीसीपी-आईपी | ||||
| दूर पर/बंद | पर शेल्फ का पिछला टर्मिनल वीआइए टी2एस | ||||
