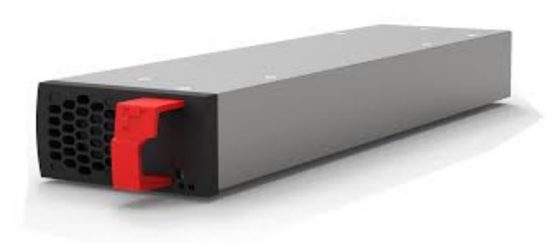

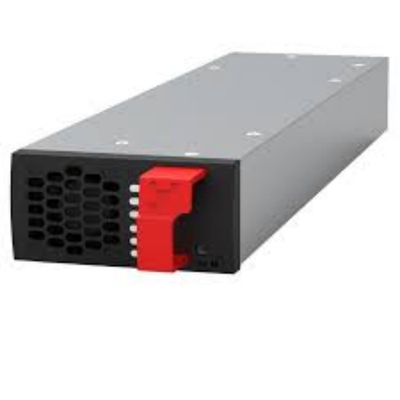

ब्रावो 10 एक छोटा मॉड्यूलर इन्वर्टर है जो आपकी आवश्यकताओं के अनुरूप समाधान डिजाइन करने के कई अवसर प्रदान करता है। ईसीआई तकनीक एसी और डीसी दोनों इनपुट प्रदान करती है ताकि एक आदर्श एसी पावर प्रदान की जा सके, जबकि पावर रूपांतरण की संख्या कम हो जाती है (मॉड्यूल सामान्य स्थिति में एसी इनपुट के साथ 94% दक्षता प्रदान करता है)! डीसी इनपुट के साथ मिलकर, यह एक उत्कृष्ट एसी बैकअप समाधान प्रदान करता है।
1 से 32 मॉड्यूल तक, कई उपलब्ध विकल्पों (मैनुअल एक्सटर्नल बाय-पास और एसी वितरण) के साथ, ब्रावो 10 मॉड्यूलर इन्वर्टर हॉट-स्वैपेबल भी है जिसका अर्थ है बहुत आसान और सस्ता रखरखाव। मॉड्यूल हमारे नए निगरानी समाधान के साथ दिए जाते हैं।

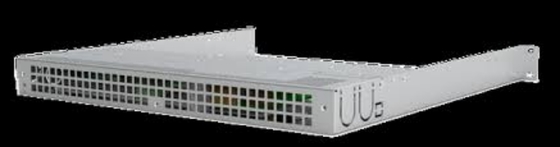

ब्रावो 10 का उपयोग इनव्यू एस (डीआईएन या पैनल माउंटिंग) और इनव्यू एस स्लॉट मॉनिटरिंग के साथ किया जा सकता है। एक शेल्फ में इनव्यू एस स्लॉट मॉनिटरिंग सहित 5 मॉड्यूल (5 केवीए) या 4 मॉड्यूल (4 केवीए) आ सकते हैं। तीसरे पक्ष के अनुप्रयोग के लिए इनव्यू जीडब्ल्यू रैक या डीआईएन माउंट का उपयोग किया जा सकता है।
छोटे लेकिन महत्वपूर्ण एसी लोड को सुरक्षित करने के लिए एक आदर्श समाधान, 1 केवीए से 32 केवीए तक, जैसे कि दूरसंचार छोटे सेल (4जी और 5जी), एक्सेस कंट्रोल, ट्रैफिक लाइट, सुरक्षा, आदि। मॉड्यूल को सिंगल-फेज (120 वैक) या स्प्लिट-फेज (120/240 वैक) के लिए शेल्फ में एकीकृत किया जा सकता है, और तीन-फेज (3x208 वैक) कॉन्फ़िगरेशन दो शेल्फ के भीतर प्राप्त किया जा सकता है।
| पार्ट नंबर: मॉड्यूल / शेल्फ | T611330201 / T614330000 |
| डाईइलेक्ट्रिक स्ट्रेंथ डीसी/एसी | 4300 वीडीसी |
| ऑपरेटिंग टी° / सापेक्षिक आर्द्रता (आरएच) गैर-संघनक |
ईटीएस300-019-2-3 क्लास 3.1 के अनुसार परीक्षण किया गया -20°C से 65°C, >50°C से 65°C / अधिकतम आरएच 95% प्रति वर्ष 96 घंटे से पावर डी-रेटिंग |
| भंडारण टी° / सापेक्षिक आर्द्रता (आरएच) गैर-संघनक |
ईटीएस300-019-2-1 क्लास 1.2 के अनुसार परीक्षण किया गया -40°C से 70°C / अधिकतम आरएच 95% प्रति वर्ष 96 घंटे |
| एसी इनपुट डेटा | |
| नाममात्र वोल्टेज (एसी) / करंट | 120 वैक / 7.2 ए |
| ब्राउनआउट | < 108 वैक रैखिक रूप से घटता हुआ |
| पावर फैक्टर / टीएचडी | > 99% / < 3% |
| डीसी इनपुट डेटा | |
| डीसी वोल्टेज: नाममात्र / रेंज | 48 वीडीसी / (40-60V) |
| नाममात्र करंट (48 वीडीसी और 800 डब्ल्यू आउटपुट पर) | 18.5 ए |
| एसी आउटपुट डेटा | |
| दक्षता एसी से एसी (ईपीसी) / डीसी से एसी | 95% / >92% |
|
नाममात्र वोल्टेज एसी (समायोज्य) |
120 वी (100 - 130 वैक) |
| आवृत्ति / आवृत्ति सटीकता | 60 या 50 हर्ट्ज / 0.03% |
| नाममात्र आउटपुट पावर (वीए) / (डब्ल्यू) | 1000 वीए / 800 डब्ल्यू |
| नाममात्र करंट | 8.3 ए @ 120 वैक |
| डिस्प्ले | सिनोप्टिक एलईडी |
