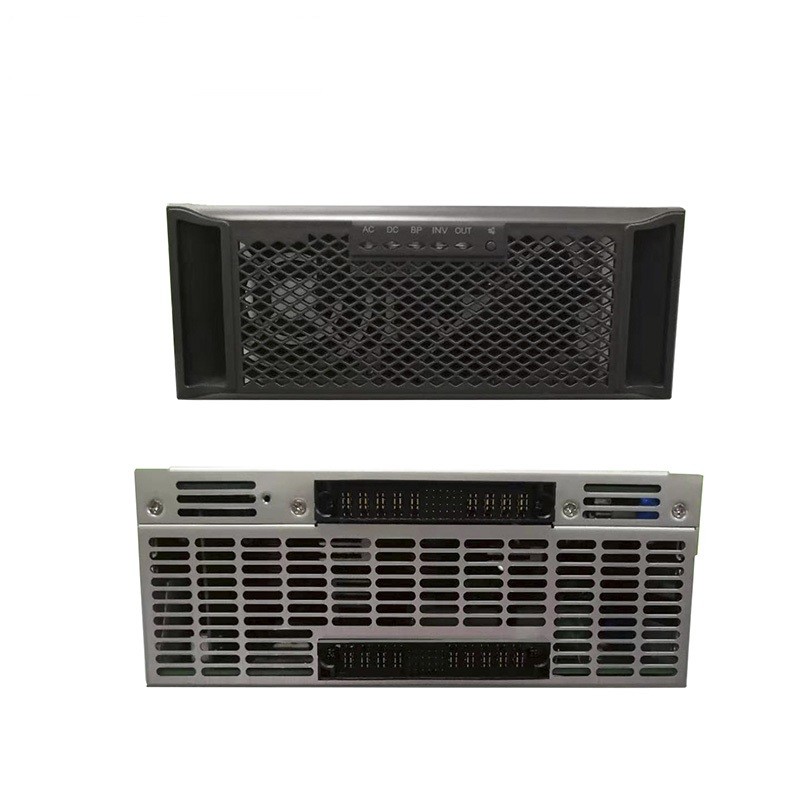

BWT1500 सीरियल 48Vdc & 220Vdc मॉड्यूलर समानांतर कनेक्शन इन्वर्टर एक इन्वर्शन डिवाइस है जो संचार डीसी बिजली की आपूर्ति से आपूर्ति की गई 48V डीसी/220Vdc शक्ति को 220V / 50Hz सिनोसाइडल एसी पावर में परिवर्तित करता है.इनपुट डीसी पावर पर रूपांतरण के माध्यम से, शुद्ध साइन वेव इन्वर्टर उपयोगकर्ताओं को स्थिर और गैर-विकृत एसी पावर प्रदान करता है।यह प्रमुख उपकरणों को लचीला आउटपुट वोल्टेज और आवृत्ति की शक्ति प्रदान करता है.
डिजिटल नियंत्रणः यह 32-बिट डीएसपी पूर्ण डिजिटल और उच्च आवृत्ति एसपीडब्ल्यूएम प्रौद्योगिकी को अपनाता है, जिसमें मजबूत विरोधी हस्तक्षेप क्षमता, तेज गणना गति, उच्च बुद्धि,सटीक नियंत्रण सटीकता और शुद्ध आउटपुट तरंग रूप
एन + 1 समानांतर अतिरेक डिजाइनः यह एक एन + 1 समानांतर अतिरेक बिजली आपूर्ति प्रणाली बना सकता है। मॉड्यूल एक-दूसरे का बैकअप हैं, उच्च विश्वसनीयता और लचीली विन्यास के साथ।बड़ी 128*64 डिजिटल एलसीडी डिस्प्ले डेटा जानकारी,4 एलईडी डिस्प्ले काम कर रहा है
कोई मास्टर-स्लेव समानांतर तकनीक नहीं: प्रत्येक मॉड्यूल का संचालन और समानांतर कनेक्शन स्वतंत्र रूप से अंतर्निहित डीएसपी द्वारा नियंत्रित किया जाता है, कोई एकल विफलता बिंदु नहीं,मॉड्यूल के बीच स्वतंत्र प्रवाह.
गर्म प्लगिंग के साथः किसी भी पैरामीटर सेटिंग और ऑपरेशन करने की आवश्यकता नहीं है, प्लग और प्ले, मॉड्यूल स्वचालित रूप से सामान्य कार्य स्थिति में प्रवेश करता है, रखरखाव और प्रतिस्थापन सरल और तेज़ है।
मॉड्यूल अंतर्निहित बायपासः उपयोगकर्ता इन्वर्टर प्राथमिकता या बायपास प्राथमिकता चुन सकते हैं
निगरानी प्रबंधनः संकेतक पैनल, दोष ध्वनि और प्रकाश अलार्म, RS485 संचार इंटरफ़ेस और दोष शुष्क संपर्क।
सुरक्षा कार्यः इसमें इनपुट ओवर-वोल्टेज, आउटपुट ओवर-वोल्टेज, ओवर-टेम्परेचर, शॉर्ट-सर्किट आदि के कार्य हैं।

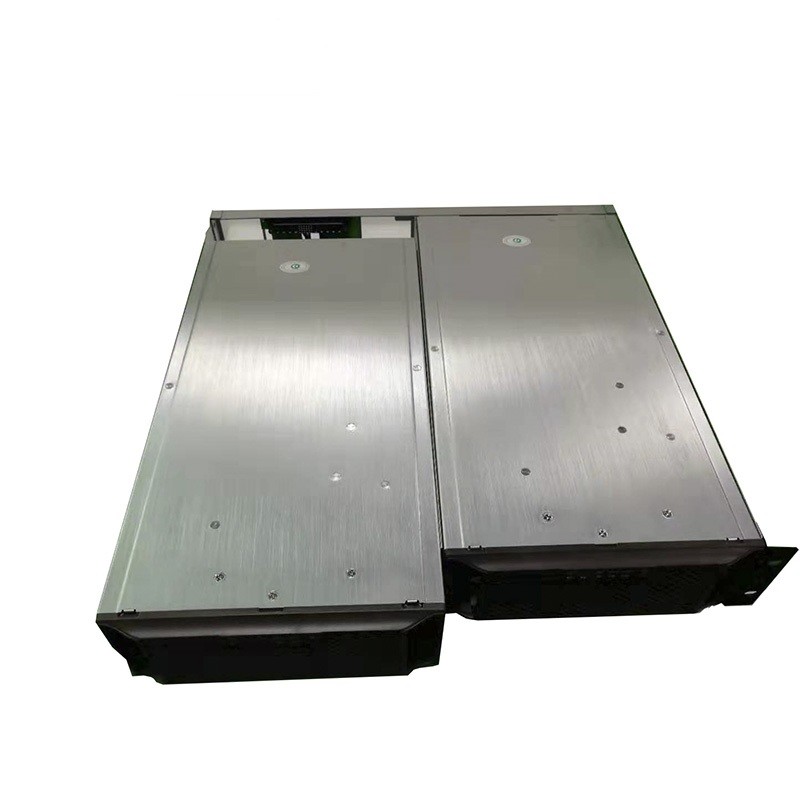

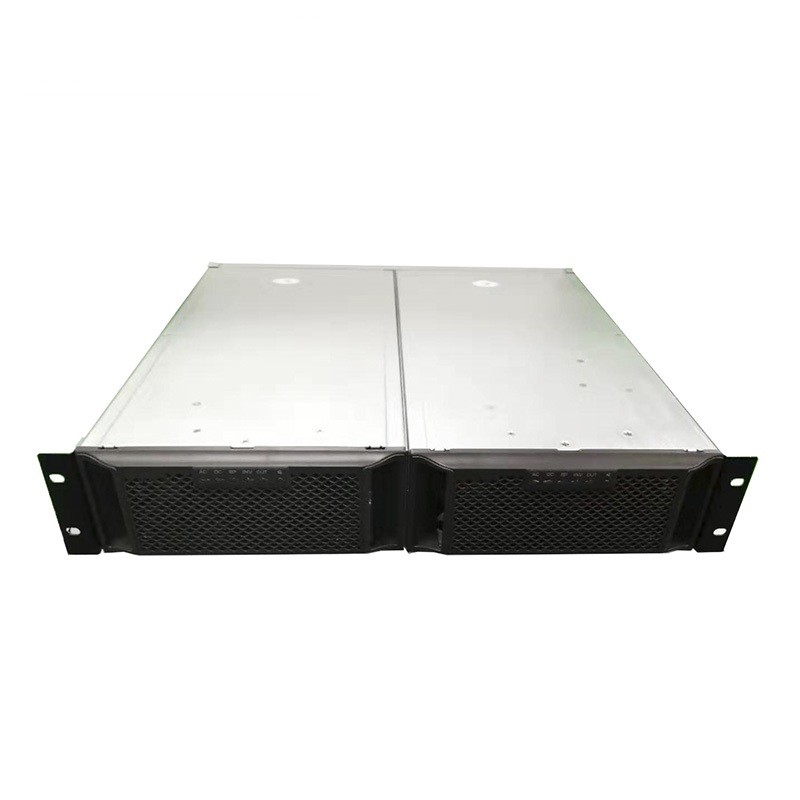

उच्च शक्ति घनत्वः 1/2 19 ′′ चौड़ाई डिजाइन, आयतन केवल पारंपरिक इन्वर्टर की चौड़ाई का आधा है, अंतरिक्ष की बचत और सुविधाजनक समानांतर।
| तकनीकी डेटा | |
| मॉडल | BWT48/220-2KVAS |
| इनपुट | |
| डीसी इनपुट वोल्टेज | 48 वीडीसी |
| डीसी इनपुट करंट | 42.0 अधिकतम |
| डीसी इनपुट वोल्टेज रेंज | 40-60 वोल्ट |
| बैकफिलएनओइस वर्तमान | ≤10% |
| पीएफ | 0.8 |
| AC BY-PASS इनपुट | |
| इनपुट वोल्टेज रेंज | 270V-190V ((±10Vac) |
| नामित इनपुट करंट | 9.1ए |
| स्थानांतरण समय | <12ms |
| आउटपुट | |
| उत्पादन क्षमता | 2000 वीए |
| नामित उत्पादन क्षमता | 1600W |
| नामित आउटपुट वोल्टेज | 220VAC |
| नामित आउटपुट करंट | 3.6A |
| आउटपुट वोल्टेज रेंज | 220Vac ((सहिष्णुता ±1.5%) |
| आउटपुट दक्षता | ≥85% |
| आउटपुट आवृत्ति | 50Hz |
| आवृत्ति सीमा | 43~67Hz |
| आउटपुट तरंग | शुद्ध साइन तरंग |
| टीएचडी | ≤ 3% (लाइन लोड) |
| स्विच समय (इनवर्टर मोड में पास करके) | ≤12ms (लोड के साथ) |
| आउटपुट आवृत्ति रेंज | 50±0.1% या 60±0.1% |
| गतिशीलआरएस्पोन्सेटीइमे | 5% ((लोड 0←→100%) |
| पीएफ | 0.8 |
| वर्तमान सुरक्षा पर आउटपुट | |
| लोड क्षमता से अधिक | 10 मिनट के लिए काम जारी रखें @105% |
| लोड क्षमता से अधिक | काम जारी रखें1 मिनट @ 125% |
| ओवर टेम्परेचर संरक्षण | हाँ |
| शॉर्ट सर्किट संरक्षण | हाँ (एसी कनेक्ट के तहत परीक्षण न करें) |
| रिवर्स कनेक्शन सुरक्षा | हाँ |
| पर्यावरण परीक्षण प्रदर्शन | |
| परिवेश का तापमान | -20~ +50°C |
| उच्च तापमान संचालन | 50±2°C (नामित भार 24 घंटे) |
| निम्न तापमान पर संचालन | -20±2°C (नामित भार 24 घंटे) |
| उच्च तापमान भंडारण | 80±2 °C,24 घंटे |
| निम्न तापमान भंडारण | -40±2°C,24 घंटे |
| आर्द्रता | 0~90%,नमी संक्षेपण नहीं |
| परिचालन ऊंचाई (मी) | ऊँचाई 2000 मीटर तक पूर्ण शक्ति -2% / 100 मीटर, अधिकतम ऊँचाई 5000 मीटर |
| समानांतर मोड | |
| अधिकतम समानांतर मात्राएँ | 8 इकाइयाँ |
