BWT1500 सीरियल 220Vdc और 220Vdc मॉड्यूलर समानांतर कनेक्शन इन्वर्टर एक इन्वर्शन डिवाइस है जो संचार डीसी बिजली आपूर्ति द्वारा आपूर्ति की गई 220V डीसी/220Vdc बिजली को 220V/50Hz साइनसोइडल एसी बिजली में परिवर्तित करता है। इनपुट डीसी बिजली पर रूपांतरण के माध्यम से, प्योर साइन वेव इन्वर्टर उपयोगकर्ताओं को स्थिर और गैर-विकृत एसी बिजली प्रदान करता है। व्यावसायिक स्थानों में बिजली की विफलता की स्थिति में, यह प्रमुख उपकरणों को लचीली आउटपुट वोल्टेज और आवृत्ति की बिजली प्रदान करता है।
डिजिटल नियंत्रण: यह 32-बिट डीएसपी पूर्ण डिजिटल और उच्च-आवृत्ति SPWM तकनीक को अपनाता है, जिसमें मजबूत एंटी-इंटरफेरेंस क्षमता, तेज़ गणना गति, उच्च बुद्धिमत्ता, सटीक नियंत्रण परिशुद्धता और शुद्ध आउटपुट वेवफॉर्म शामिल हैं।

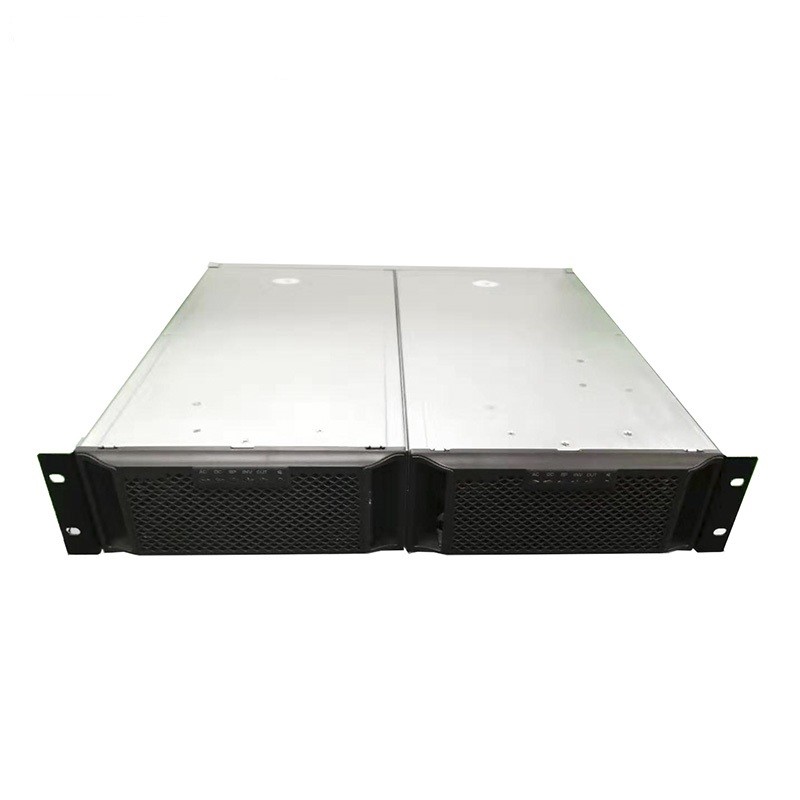

N+1 समानांतर रिडंडेंट डिज़ाइन: यह एक N+1 समानांतर रिडंडेंट बिजली आपूर्ति प्रणाली बना सकता है। मॉड्यूल एक दूसरे का बैकअप लेते हैं, जिसमें उच्च विश्वसनीयता और लचीला विन्यास होता है। बड़ा 128*64 डिजिटल एलसीडी डिस्प्ले डेटा जानकारी, 4 एलईडी डिस्प्ले वर्किंग;
कोई मास्टर-स्लेव समानांतर तकनीक नहीं: प्रत्येक मॉड्यूल का संचालन और समानांतर कनेक्शन अंतर्निहित डीएसपी द्वारा स्वतंत्र रूप से नियंत्रित होता है, कोई एकल बिंदु विफलता नहीं, मॉड्यूल के बीच स्वतंत्र प्रवाह।
हॉट प्लगिंग के साथ: कोई भी पैरामीटर सेटिंग और ऑपरेशन करने की आवश्यकता नहीं है, प्लग एंड प्ले, मॉड्यूल स्वचालित रूप से सामान्य कार्य स्थिति में प्रवेश करता है, रखरखाव और प्रतिस्थापन सरल और तेज़ है।
मॉड्यूल अंतर्निहित बाईपास: उपयोगकर्ता इन्वर्टर प्राथमिकता या बाईपास प्राथमिकता चुन सकते हैं।

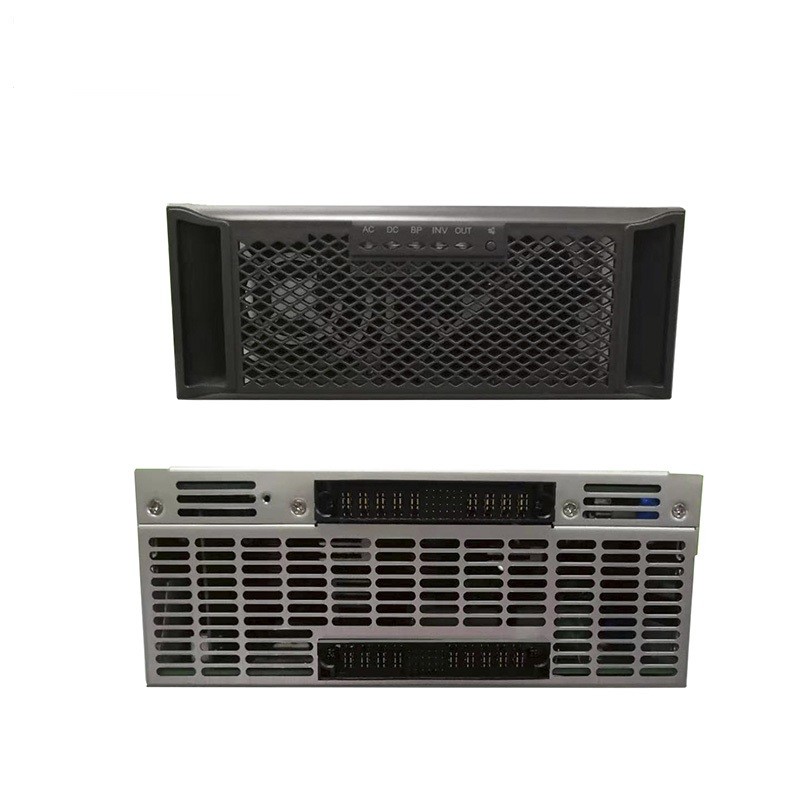

निगरानी प्रबंधन: संकेतक पैनल, फॉल्ट साउंड और लाइट अलार्म, RS485 संचार इंटरफ़ेस और फॉल्ट ड्राई कॉन्टैक्ट।
सुरक्षा फ़ंक्शन: इसमें इनपुट ओवर-वोल्टेज, आउटपुट ओवर-वोल्टेज, ओवर-टेम्परेचर, शॉर्ट-सर्किट आदि के कार्य हैं।

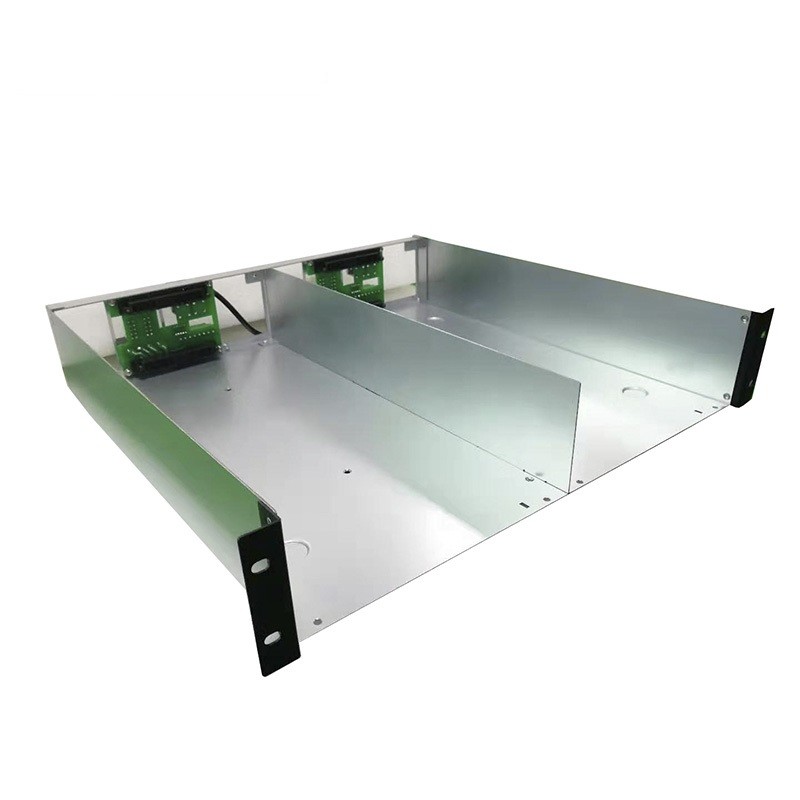

उच्च बिजली घनत्व: 1/2 19〞 चौड़ाई डिजाइन, वॉल्यूम पारंपरिक इन्वर्टर की चौड़ाई का केवल आधा है, स्थान बचाता है और समानांतर के लिए सुविधाजनक है।
| तकनीकी डेटा | |

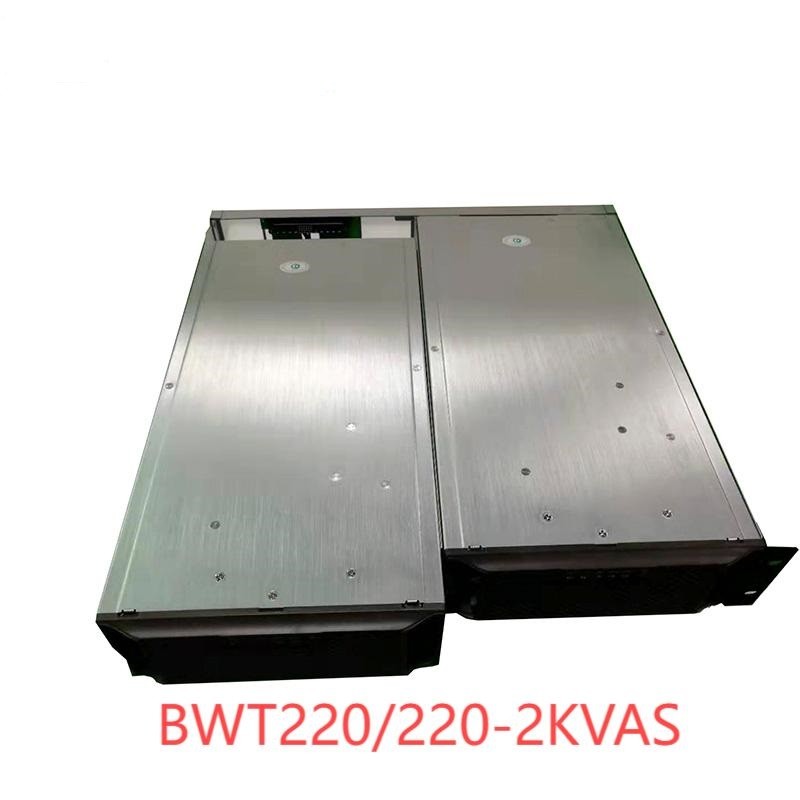

| मॉडल | BWT220/220-2KVAS |
| इनपुट | |
| डीसी इनपुट वोल्टेज | 220Vdc |
| डीसी इनपुट करंट | 9.1Max |
| डीसी इनपुट वोल्टेज रेंज | 190-270V |
| बैकफिलNoise करंट | ≤10% |
| PF | 0.8 |
| एसी बाई-पास इनपुट | |
| इनपुट वोल्टेज रेंज | 270V-190V(±10Vac) |
| रेटेड इनपुट करंट | 9.1A |
| स्थानांतरण समय | <12ms |
| आउटपुट | |
| आउटपुट क्षमता | 2000VA |
| रेटेड आउटपुट क्षमता | 1600W |
| रेटेड आउटपुट वोल्टेज | 220VAC |
| रेटेड आउटपुट करंट | 7.3A |
| आउटपुट वोल्टेज रेंज | 220Vac(सहिष्णुता ±1.5% ) |
| आउटपुट दक्षता | ≥85% |
| आउटपुट आवृत्ति | 50Hz |
| आवृत्ति रेंज | 43~67Hz |
| आउटपुट वेव | प्योर साइन वेव |
| THD | ≤3% (लाइन लोड) |
| स्विच समय (बाईपास से इन्वर्टर मोड) | ≤12ms (लोड के साथ) |
| आउटपुट आवृत्ति रेंज | 50±0.1% या 60±0.1% |
| डायनामिकResponseTime | 5%(लोड 0←→100%) |
| PF | 0.8 |
| आउटपुट ओवर करंट प्रोटेक्शन | |
| ओवर लोड क्षमता | 10 मिनट तक काम करना जारी रखें @105% |
| ओवर लोड क्षमता | 1 मिनट तक काम करना जारी रखें @ 125% |
| ओवर टेम्प. सुरक्षा | हाँ |
| शॉर्ट सर्किट सुरक्षा | हाँ (एसी कनेक्ट के तहत परीक्षण न करें) |
| रिवर्स कनेक्शन सुरक्षा | हाँ |
| पर्यावरण परीक्षण प्रदर्शन | |
| परिवेश तापमान। | -20~ +50℃ |
| उच्च तापमान संचालन | 50±2℃ (रेटेड लोड 24H) |
| कम तापमान संचालन | -20±2℃ (रेटेड लोड 24H) |
| उच्च तापमान भंडारण | 80±2 ℃,24H |
| कम तापमान भंडारण | -40±2℃,24H |
| नमी | 0~90%,कोई नमी संघनन नहीं |
| ऑपरेटिंग ऊंचाई (मी) | 2000 मीटर तक पूर्ण बिजली ऊंचाई। 100 मीटर पर -2% की कमी, अधिकतम ऊंचाई 5000 मीटर |
| समानांतर मोड | |
| अधिकतम समानांतर मात्रा | 8 इकाइयाँ |
