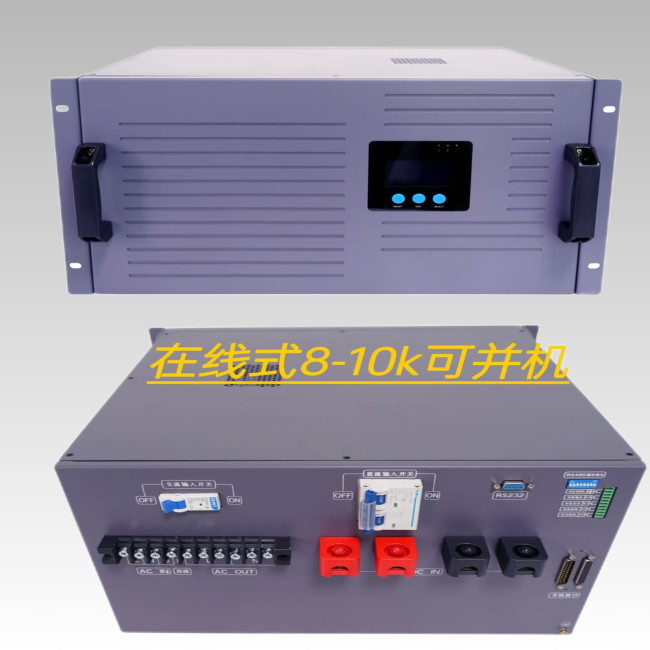

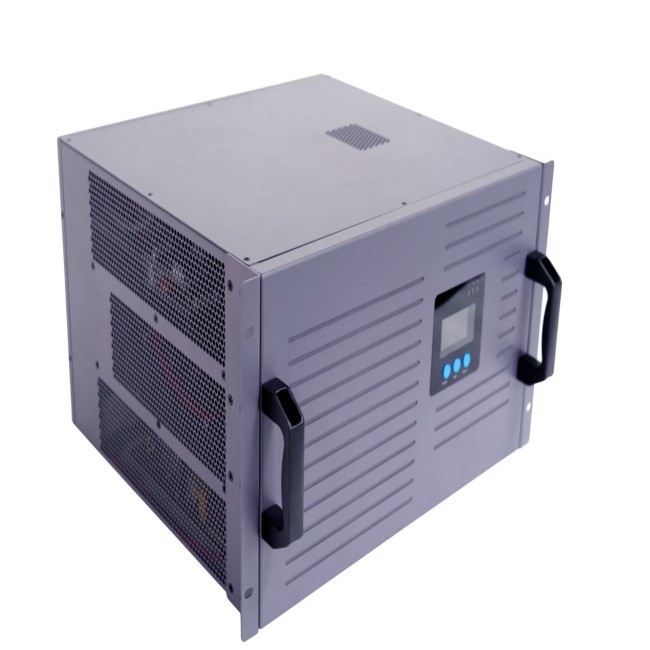

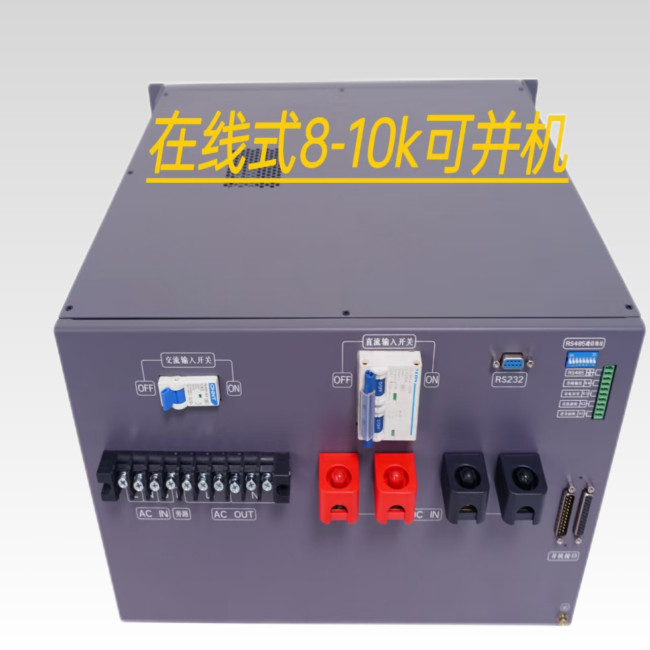

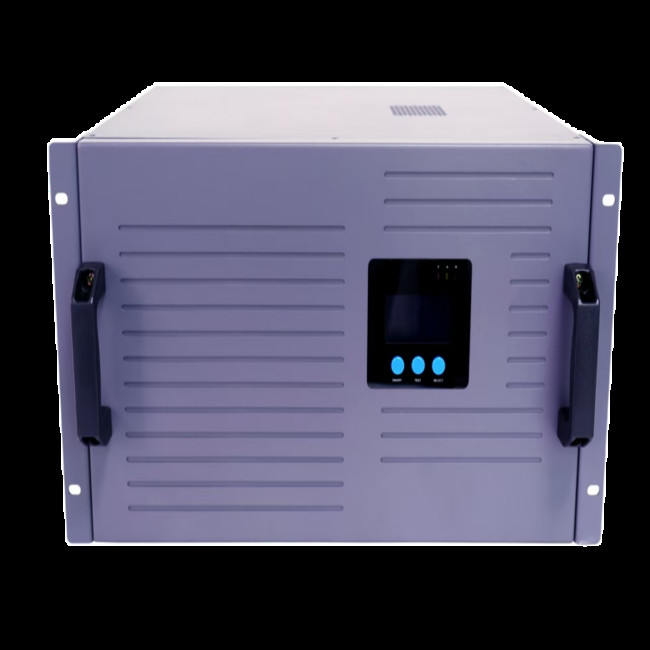

इन्वर्टर बिजली आपूर्ति की यह श्रृंखला एक दोहरी रूपांतरण ऑनलाइन, एकल-चरण इनपुट, एकल-चरण आउटपुट निर्बाध बिजली आपूर्ति उपकरण है।उत्पाद में उच्च दक्षता और उच्च विश्वसनीयता है, आपके उपकरण के लिए विश्वसनीय और उच्च गुणवत्ता वाली एसी बिजली प्रदान करता है। 5 ~ 10KVA ऑनलाइन इन्वर्टर बिजली की आपूर्ति कॉम्पैक्ट है, उच्च एसी इनपुट पावर फैक्टर के साथ,और अतिरिक्त संचालन के लिए दो इकाइयों के साथ समानांतर में संचालित किया जा सकतायह विशेष रूप से बिजली, दूरसंचार, मोबाइल, यूनिकॉम और रेलवे जैसे उपयोगकर्ताओं के बुनियादी उपकरणों की बिजली आपूर्ति के लिए उपयुक्त है।
बुनियादी संचालनः हमेशा व्यक्तिगत इकाइयों के लिए निर्दिष्ट परिचालन दिशानिर्देशों का पालन करें।
समानांतर पावर-अप अनुक्रमः एक बार मुख्य बिजली की आपूर्ति जुड़ा हुआ है, बस दबाकर रखो किसी भी इन्वर्टर पर स्टार्ट बटन. दूसरा इन्वर्टर एक साथ चालू हो जाएगा,और दोनों निर्बाध रूप से इन्वर्टर राज्य के लिए संक्रमण होगा. बैटरी पावर-अप के लिए, दोनों इन्वर्टर पर पावर बटन को लगातार दबाए रखें, जिससे पावर सप्लाई बैटरी इन्वर्टर मोड में स्विच हो जाए।
समानांतर बंद करने की प्रक्रिया: समानांतर बंद करने के लिए, किसी भी इकाई पर बंद करने के बटन को 4 सेकंड से अधिक समय तक दबाए रखें (दो श्रव्य संकेतों के साथ) ।किसी भी इकाई पर 1 से 4 सेकंड के लिए पावर-ऑफ बटन दबाएं (एक श्रव्य संकेत के साथ)बिजली की आपूर्ति पूरी तरह बंद करने के लिए, सुनिश्चित करें कि बायपास सर्किट को निष्क्रिय करने के लिए एसी इनपुट डिस्कनेक्ट हो।
| नामित क्षमता | 10 केवीए |
| इनपुट मोड | L+N+PE |
| इनपुट आवृत्ति सीमा | (45±0.5 से 55±0.5) हर्ट्ज/(55±0.5 से 65±0.5) हर्ट्ज अनुकूलन |
| इनपुट पावर फैक्टर | >0.98 |
| बायपास वोल्टेज रेंज | (80±5 से 280±5) वैक |
| आउटपुट नामित वोल्टेज | 220Vac±1.5% |
| आउटपुट पावर फैक्टर | 0.7 |
| आउटपुट आवृत्ति | 50/60 हर्ट्ज |
| तरंगरूप विकृति | THD<3% (रैखिक भार); THD<5% (गैर-रैखिक भार) |
| नामित इनपुट वोल्टेज | 220Vdc |
