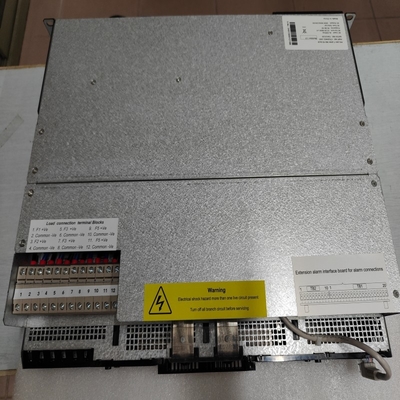

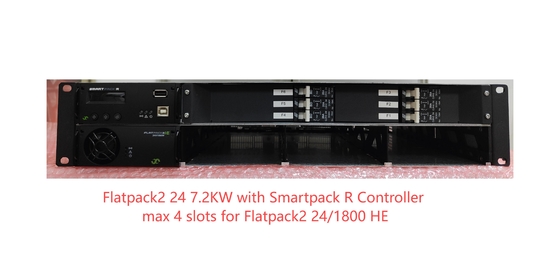

उद्योग में पारंपरिक समाधानों की तुलना में फ्लैटपैक2 मॉड्यूलर अवधारणा के कई फायदे हैं। इसमें उच्च दक्षता है; कम बिजली की खपत और गर्मी अपव्यय है।कुल मिलाकर आकार और कैबिनेट के पदचिह्न थाइरिस्टोर नियंत्रित आकार का 50% हैमॉड्यूलर हॉट प्लग-इन कंस्ट्रक्शन रिडंडेंसी, n+1, n+2 कॉन्फ़िगरेशन की अनुमति देता है।
एमटीटीआर < 5 मिनट के साथ मरम्मत करना आसान है।बहुत उच्च एमटीबीएफ > 350000 घंटे, व्यापक इनपुट एसी वोल्टेज और आवृत्ति रेंज।सिधा करने वालों के साथ संयुक्त प्रणालियों का निर्माण करने की संभावना,डीसी/डीसी कन्वर्टर्स और इन्वर्टर्स एक कंट्रोलर द्वारा नियंत्रित.
| मॉडल | 24/1800 HE |
| भाग संख्या | 241115.205 |
| इनपुट DATA | |
| वोल्टेज (नामी) | 185 - 275 वोल्टएसी/ 185 - 300 वोल्टडीसी |
| वोल्टेज (रेंज) | 85 - 300 वोल्टएसी/ 85 - 300 वोल्टडीसी |
| आवृत्ति | 45 - 66 हर्ट्ज, 15-18.5 हर्ट्ज1) / 0 हर्ट्ज |
| वर्तमान (अधिकतम) @ नाममात्र इनपुट, पूर्ण भार | 11.25 एडीसी |
| शक्ति कारक | 0.99 (@ 50-100% लोड) |
| THD (@ 230 Vएसी) | < 4 % (@ पूर्ण भार) |
| सुरक्षा | दोनों लाइनों में फ्यूज, अस्थायी सुरक्षा के लिए वैरिस्टोर, बंद जब वीINसीमा से बाहर है |
| आउटपुट DATA | |
| वोल्टेज (डिफ़ॉल्ट) | 26.75 वोल्टडीसी |
| वोल्टेज (समायोज्य सीमा) | 21.75 - 28.8 वोल्टडीसी |
| अधिकतम शक्ति, नाममात्र इनपुट | 1800 W |
| अधिकतम शक्ति, डी-रेटेड @VIN= 85 वीडीसी | 750 वाट |
| अधिकतम धारा, @Vबाहर≤ 24 वीडीसी | 75 ए |
| स्टैंड-अप समय, डिफ़ॉल्ट वोल्टेज और 1000 W भार | 20 एमएस, वीबाहर> 21 वीडीसी |
| वर्तमान साझाकरण | 10 से 100% भार से अधिकतम धारा का ± 5% |
| स्थिर वोल्टेज विनियमन (10-100% भार) | 10 से 100% भार से ±0.5% और पीवी पैनलों द्वारा सीमित नहीं आपूर्ति की गई शक्ति |
| गतिशील वोल्टेज विनियमन | 10-90% या 90-10% भार भिन्नता के लिए ±5.0%, विनियमन समय < 50ms |
| रिपल | < 250 एमवीपीपी, 30 मेगाहर्ट्ज बैंडविड्थ |
| पीसोफोमेट्रिक शोर | < 2 एमवीआरएमएस |
| सुरक्षा | ओवरवोल्टेज बंद, शॉर्ट सर्किट सबूत, उच्च तापमान, गर्म प्लग-इन inrush वर्तमान सीमित |
| अन्य विनिर्देश | |
| अधिकतम दक्षता | 95 प्रतिशत |
| अलगाव | 3 केवीएसीइनपुट और आउटपुट, 1.5 kVएसीइनपुट पृथ्वी, 0.5 kVडीसीआउटपुट पृथ्वी |
| अलार्म (लाल एलईडी) | कम बिजली बंद, उच्च और निम्न तापमान बंद, सुधारक विफलता, आउटपुट पर ओवरवोल्टेज बंद, प्रशंसक विफलता, कम वोल्टेज अलार्म, CAN बस विफलता |
| चेतावनी (पीला एलईडी) | पावर डेरेट मोड में सुधारक, रिमोट बैटरी वर्तमान सीमा सक्रिय, इनपुट वोल्टेज सीमा से बाहर, ओवरवोल्टेज पर चमकती |
| सामान्य (हरी एलईडी) | इनपुट और आउटपुट ठीक है |
| एमटीबीएफ (टेलकोर्डिया SR-332 Iss.I विधि III (a)) | >300 000 (@ Tपरिवेश: 25 °C) |
| ऑपरेटिंग तापमान (5-95% आरएच नॉन कंडीशनर) | - 40 -75°C [-40 - 167°F] |
| अधिकतम आउटपुट पावर टेम्प / से ऊपर की दरें | 45°C [+113°F] / 1200W |
| भंडारण तापमान | -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% आरएच नॉन-कंडेनसेटिंग |
| आयाम [WxHxD] / वजन | 109 x 41.0 x 327 मिमी [4.25 x 1.61 x 13] / 1.950 किलोग्राम [4.3 पाउंड] |
| डिजाइन मानक | |
| विद्युत सुरक्षा | EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, आईईसी 60950-1:2013 यूएल 60950-1:2014 |
| ईएमसी |
एन 61000-6-1:2007-6-2:2005, -6-3:2007 + A1:2010, -6-4:2007 + A1:2010 आईईसी 61000-6-5:2015, EN 300 386:v2.1.1, एफसीसी सीएफआर 47 भाग 15:2008 |
|
पर्यावरण |
ETSI EN 300 019: 2-1 (वर्ग 1.2) & 2-2 (वर्ग 2.3) 2011/65/EU (RoHS) & 2012/19/EU (WEEE) आईईसी 62040-5-3:2016 खंड 4 के अनुसार सामान्य संचालन स्थितियां।2. अन्य परिचालन स्थितियाँ IEC 62040-5-3:2016 खंड 4 के अनुसार।3, सूचित किया जाना चाहिए |
| 1) अधिकतम शक्ति 1000W @230Vac और 16 2/3Hz इनपुट तक घटाई गई है | |
