मुख्य विशेषताएं:
| तकनीकी डेटा | |
| मॉडल | TF12/220-3000 मेगावाट |
| इनपुट | |
| एसी इनपुट वोल्टेज | 170~270 वीएसी (220 वी)नर्म) |
| एसी ब्रेकर | 13.63ए एमसीबी |
| बैटरी इनपुट वोल्टेज | 12Vdc |
| बैटरी वोल्टेज रेंज | 10-15Vdc |
| बैटरी इनपुट ब्रेकर | 250@MCB |
| शीतलन | बल शीतलन |
| डीसी इनपुट करंट | अधिकतम 300 ए |
| आउटपुट आवृत्ति | 50 हर्ट्ज±0.1% |
| आउटपुट | |
| नामित उत्पादन क्षमता | 3000W |
| नामित आउटपुट वोल्टेज | 220VAC (इन्वर्टर मोड) |
| नामित आउटपुट करंट | 13.63A |
| आउटपुट वोल्टेज रेंज | 220Vac ((सहिष्णुता ± 5% @इन्वर्टर मोड) |
| एसी आउटपुट सॉकेट | NEMA L5-30R*2 |
| आउटपुट दक्षता | 85~90% (इन्वर्टर मोड) |
| आउटपुट आवृत्ति | 50Hz |
| आवृत्ति सीमा | 47~53 हर्ट्ज |
| आउटपुट तरंग | शुद्ध साइन तरंग |
| टीएचडी | ≤ 3% (लाइन लोड) |
| स्विच समय (इनवर्टर मोड में पास करके) | ≤6ms (लोड के साथ) |
| सुरक्षात्मक सुविधा | |
| वोल्टेज स्विच संरक्षण के तहत एसी | ≤170Vac (बैकलैश वोल्टेज≥10Vac) |
| एसी ओवर वोल्टेज स्विच सुरक्षा | ≥ 280AC |
| अति ताप | हाँ (स्वचालित स्विच) |
| वोल्टेज सुरक्षा बिंदु के नीचे बैटरी | ≤ 85 |
| बैटरी निम्न वोल्टेज अलार्म | 12.6±0.5 |
| ओआउटपुट ओवर करंट प्रोटेक्शन | |
| लोड क्षमता से अधिक | काम करना जारी रखें 30s @ अधिभार 110% ~ 120% |
| लोड क्षमता से अधिक | काम करना जारी रखें 300ms @ अधिभार 160% |
| ओवर टेम्परेचर संरक्षण | हाँ |
| शॉर्ट सर्किट संरक्षण | हाँ (एसी कनेक्ट के तहत परीक्षण न करें) |
| रिवर्स कनेक्शन सुरक्षा | हाँ |
| आउटपुट ओवीपी | ≥140VAC ((इन्वर्टर मोड) |
| आउटपुट निम्न वोल्टेज अलार्म | ≤ 85VAC (इनवेटर मोड) |
| सुरक्षा और ईएमसी | |
| डायलेक्ट्रिक शक्ति ((एसी-चेसिस) | 3500Vdc/10mA//1min.कोई फ्लैश ओवर, कोई ब्रेकडाउन, कोई आर्क नहीं (केवल AC इनपुट प्राथमिकता) |
| डायलेक्ट्रिक शक्ति ((DC-चेसिस) |
750Vdc/10mA/1min. कोई फ्लैश ओवर नहीं, कोई ब्रेकडाउन नहीं
|
| एलवीडी | एन 60950-1 |
| ईएमसी/ईएम I | एन 61000-6-3; एन 61000-6-1;आईईसी 61000-6-2 और आईईसी 61000-6-4 |
|
ROHS
|
आईईसी 62321-4, आईईसी 62321-5, आईईसी 62321-6, आईईसी 62321-7, आईईसी 62321-8
|
| पर्यावरण परीक्षण प्रदर्शन | |
| परिवेश का तापमान | 0~ +40°C |
| उच्च तापमान संचालन | 40±2°C (नामित भार 24 घंटे) |
| निम्न तापमान पर संचालन | 0±2°C (नामित भार 24 घंटे) |
| उच्च तापमान भंडारण | 50±2 °C,24H |
| निम्न तापमान भंडारण | -150±2°C, 24 घंटे |
| आर्द्रता | 0~90%, नमी संक्षेपण नहीं |
| परिचालन ऊंचाई (मी) | ऊँचाई 2000 मीटर तक पूर्ण शक्ति -2% / 100 मीटर, अधिकतम ऊँचाई 5000 मीटर |
| संचार | |
| 232 रुपये | हाँ |
| एलसीडी डिस्प्ले | |
|
एलसीडी स्थिति
|
इनपुट और आउटपुट वोल्टेज, आवृत्ति, आउटपुट करंट, टेम्प, लोड रेट आदि
|
|
इन्वर्टर की स्थिति
|
सामान्य मेन, सामान्य इन्वर्टर, बैटरी कम वोल्टेज और आउटपुट अधिभार आदि
|

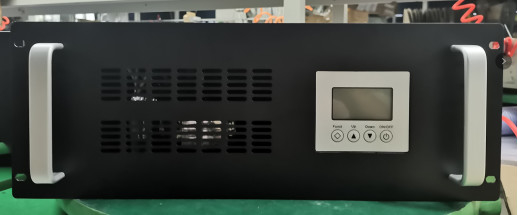

(अनुकूलित, 1KW/2KW/3KW, बैटरी इनपुट 12Vdc आउटपुट 220Vac रंग ग्रे या काले हो सकते हैं)
