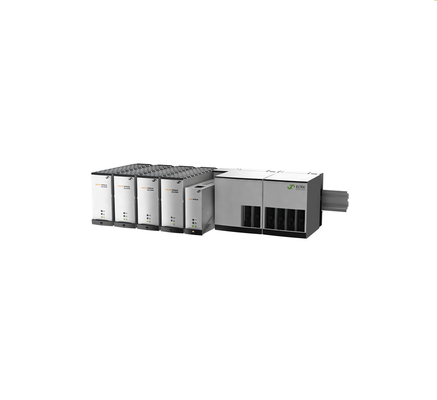

ELTEK MICRO PACK 241120.901 2-POSITIONS रेक्टिफायर पावर कोर (पी / एनः 241120.901)

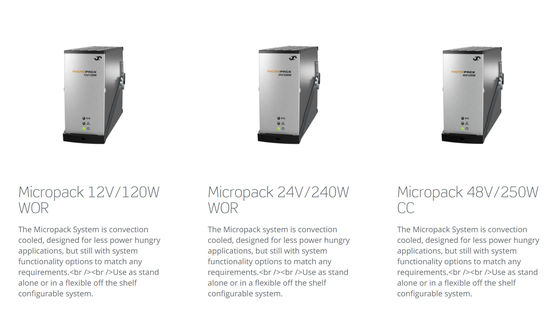

Micropack पावर सिस्टम एक कदम आगे अपने नेटवर्क का विस्तार करता है. भार सीमाओं के साथ आम तौर पर 120W और 1000W के बीच, और 12, 24 और 48V विकल्पों में,यह प्रणाली विभिन्न प्रकार के अनुप्रयोगों के लिए एकदम सही है.
पैरामीटरः
| मॉडल | बैटरी डिस्ट. | बड़े पैमाने पर फ़ीड | बड़े पैमाने पर फ़ीड LVD | लोड डिस्ट. |
| भाग संख्या | 241120.915 | 241120.911 | 241120.912 /.914 | 241120.920 |
| आउटपुट DATA | ||||
|
सिस्टम वोल्टेज समर्थन असुरक्षित बल्क आउटपुट कनेक्शन संरक्षित लोड आउटपुट कनेक्शन (निष्क्रिय में प्लग-इन सिंगल पोल एमसीबी) लोड डिस्ट (241120.920) से कनेक्शन असुरक्षित बैटरी आउटपुट कनेक्शन (सकारात्मक में शंट और एलवीबीडी) संरक्षित बैटरी आउटपुट कनेक्शन (एक ध्रुव MCB, शंट और LVBD नकारात्मक में) रेक्टिफायर/कन्वर्टर में आउटपुट सुरक्षा |
-24 ️ -48 वीडीसी±12 ️ ±48 वीडीसी+12 / +24 ️ +48 वीडीसी-12 ️ -48 वोल्टडीसी - 1 (अधिकतम 10 मिमी)2) 1 (अधिकतम 10 मिमी2) - - - - 4 x 2 - 15 ए (अधिकतम 4 मिमी2) • • • - - 12 - (अधिकतम 10 मिमी) 2 x अधिकतम 30 A (अधिकतम 10 मिमी2) - - - ब्लॉकिंग ओआर-फ्यूज या एफईटी, शॉर्ट सर्किट प्रूफ और उच्च तापमान संरक्षण |
|||
| अन्य विनिर्देश | ||||
| CAN (1 x RJ45) |
CAN (1 x RJ45) 2 x LVD 2 x फ्यूज विफलता 1 x वर्तमान शंट 26 मिमी [1.0 ]. 110 ग्राम |
CAN (1 x RJ45) 1 x LVD 2x फ्यूज विफलता 1 x पृथ्वी दोष 66 मिमी [2.6] 250 ग्राम |
-
73 मिमी [2.9] 165 ग्राम [0.3 पाउंड] |
|
| नियंत्रण प्रणाली कनेक्शन टर्मिनल | ||||
|
विस्तारित चौड़ाई |
66 मिमी [2.6] |
|||
| वजन | 270 ग्राम | |||
| मॉडल | स्टैंडअलोन 2-पोस 4-पोस डीसी/डीसी 1-पोस |
| भाग संख्या | 241120.900 241120.901 241120.902 241120.905 |
| इनपुट DATA | |
| अधिकतम वोल्टेज | 300 VAC/DC 72 VDC |
| अधिकतम धारा | 2 ए 7 ए 7 ए 15 ए |
| कनेक्शन, स्क्रू टर्मिनल अधिकतम 2.5 मिमी2 | 1 x L/N/PE 1 x DC+/DC-/PE |
| सुरक्षा | माइक्रोपैक पावर मॉड्यूल में व्यक्तिगत फ्यूज |
| कोडिंग (आउटपुट वोल्टेज के मिश्रण को रोकता है) | हाँ, और केवल रेक्टिफायर Y फिट, केवल DC/DC फिट |
| आउटपुट DATA | |
| वोल्टेज | 12Vडीसी, 24 वीडीसी, 30 वीडीसी& 48 वीडीसी |
| अधिकतम धारा | 10 ए 20 ए 40 ए 12 ए |
| कनेक्शन, स्क्रू टर्मिनल अधिकतम 2.5 मिमी2 | 2 x VOUT+ / VOUT?? - - 2 x VOUT+ / VOUT?? |
| 241120.91x आधारों के लिए कनेक्शन | - • • - |
| रेक्टिफायरों में आउटपुट सुरक्षा | ब्लॉकिंग ओआर-फ्यूज या एफईटी, शॉर्ट सर्किट प्रूफ और उच्च तापमान संरक्षण |
| अन्य विनिर्देश | |
| मॉड्यूल अलार्म रिले आउटपुट, अधिकतम 1 मिमी2 | • - - • |
| CAN कनेक्शन |
- / • (((3 पिन)1)• (2 तार) • (2 तार) - / •(3 पिन)1) ) ) |
| चौड़ाई | 44 मिमी [1.7] 142 मिमी [5.6] 231 मिमी [6.1] 44 मिमी [1.7] |
| वजन | 70 ग्राम 160 ग्राम 250 ग्राम 78 ग्राम |
| मॉडल | डीआईएन रेल समुद्री फ़िल्टर |
| भाग संख्या | 241120.930 |
| अन्य विनिर्देश | |
| मुख्य रेटिंग / कनेक्शन | 85 - 300 वोल्टएसी/डीसी, 0 - 12.5 A / L- N (DC+/-) + PE: 2.5 मिमी2स्क्रू टर्मिनल |
| आयाम/वजन | 35 x 99 x 114.5 मिमी [1.4 x 4.1 x 4.7] / 328 ग्राम [0.72 पाउंड] |
| सभी मॉडल | |
| अन्य विनिर्देश | |
| कवर सामग्री | प्लास्टिक और एल्यूमीनियम |
| तापमान | संचालनः -40 से +65°C (-40 से +149°F), भंडारणः -40 से +85°C (-40 से +185°F) |
| घुड़सवार | 35 मिमी डीआईएन रेल |
| आयाम (एच x डी) | 89 मिमी (2U)2)x अधिकतम 150 मिमी (डीआईएन रेल सहित) मिमी [3.5 x 5.9 ] |
| डिजाइन मानक | |
| विद्युत सुरक्षा | EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, आईईसी 60950-1:2013 यूएल 60950-1:2014 |
|
ईएमसी |
EN 61000-6-1:2019 / -2:2019 / -3:2007/A1:2011/AC:2012 / -4:2019 FCC CFR47 भाग 15B धारा 109: 2010, ETSI EN 300 386 v2.1.1: २०१६ |
| मेन्स हार्मोनिक्स | एन 61000-3-2:2019 |
|
पर्यावरण |
ईटीएसआई एन 300 019: 2-1 (वर्ग 1.2) & 2-2 (वर्ग 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE) आईईसी 62040-5-3:2016 खंड 4 के अनुसार सामान्य संचालन स्थितियां।2. अन्य परिचालन स्थितियाँ IEC 62040-5-3:2016 खंड 4 के अनुसार।3, सूचित किया जाना चाहिए |
| समुद्री अनुपालन (EMC वर्ग B) | DNVGL-CG-0339:2015 |
|
1) HW rev ≥ 2 पर उपलब्ध CAN कनेक्टर 2) वायु प्रवाह सुनिश्चित करने के लिए कम से कम 1U नीचे और ऊपर की अनुमति दें |
|
