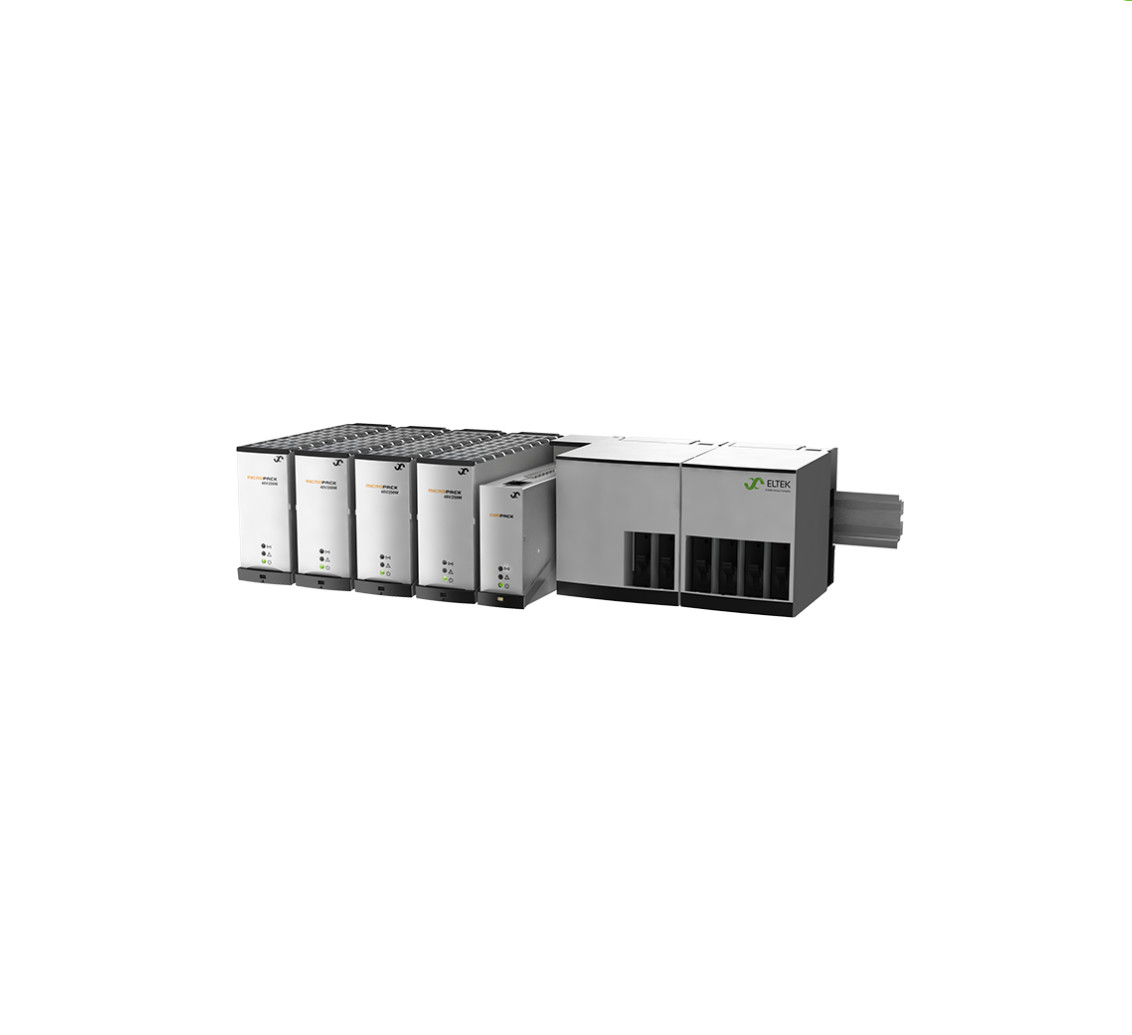

Eltek Micropack Base Batt 2+ LVBD 24/48V कॉम्पैक्ट कंट्रोलर 242100.915
Micropack सिस्टम संवहन द्वारा ठंडा होता है, जो कम बिजली की खपत वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है, लेकिन फिर भी किसी भी आवश्यकता को पूरा करने के लिए सिस्टम कार्यक्षमता विकल्प प्रदान करता है। स्टैंड अलोन के रूप में या एक लचीले ऑफ-द-शेल्फ कॉन्फ़िगर करने योग्य सिस्टम में उपयोग करें।

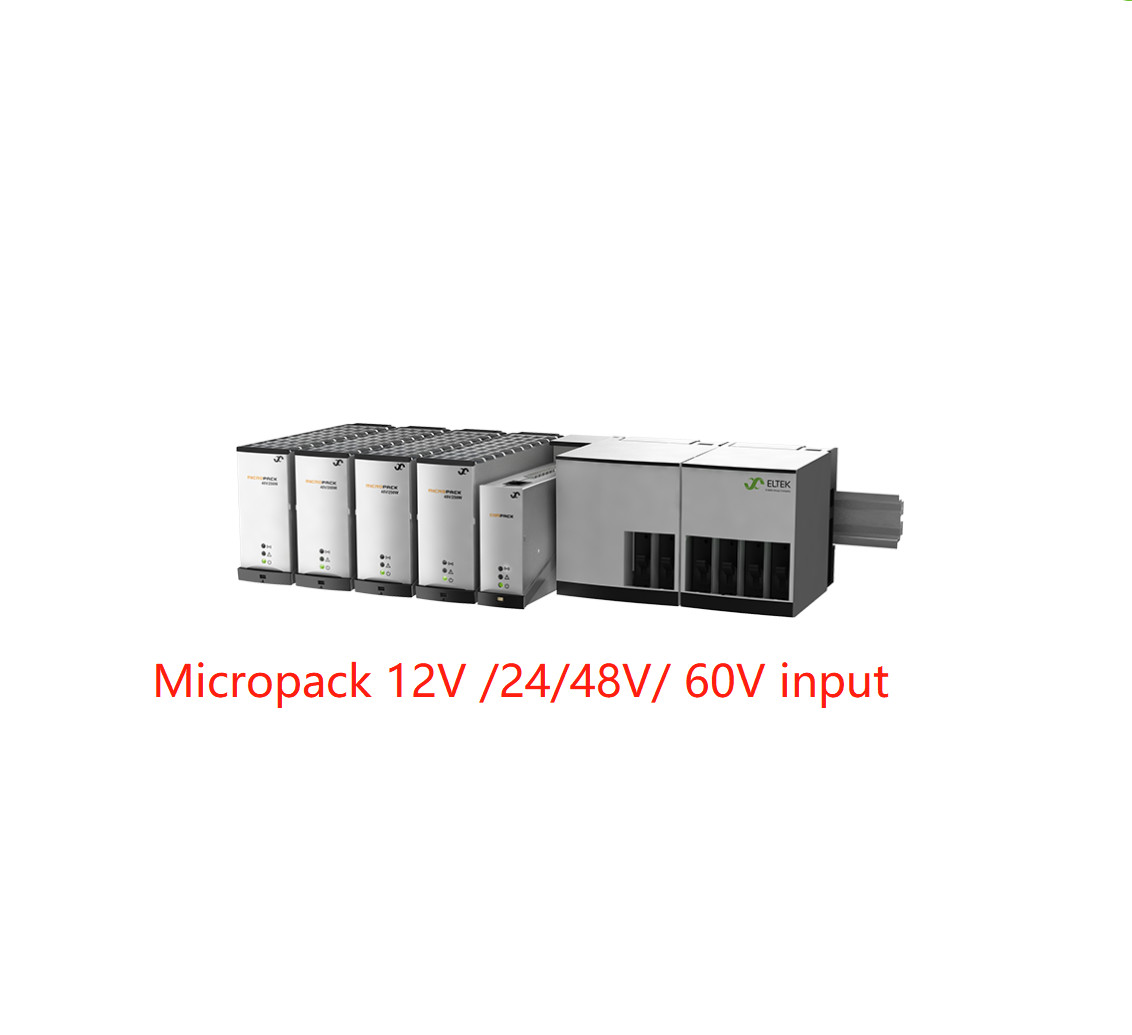

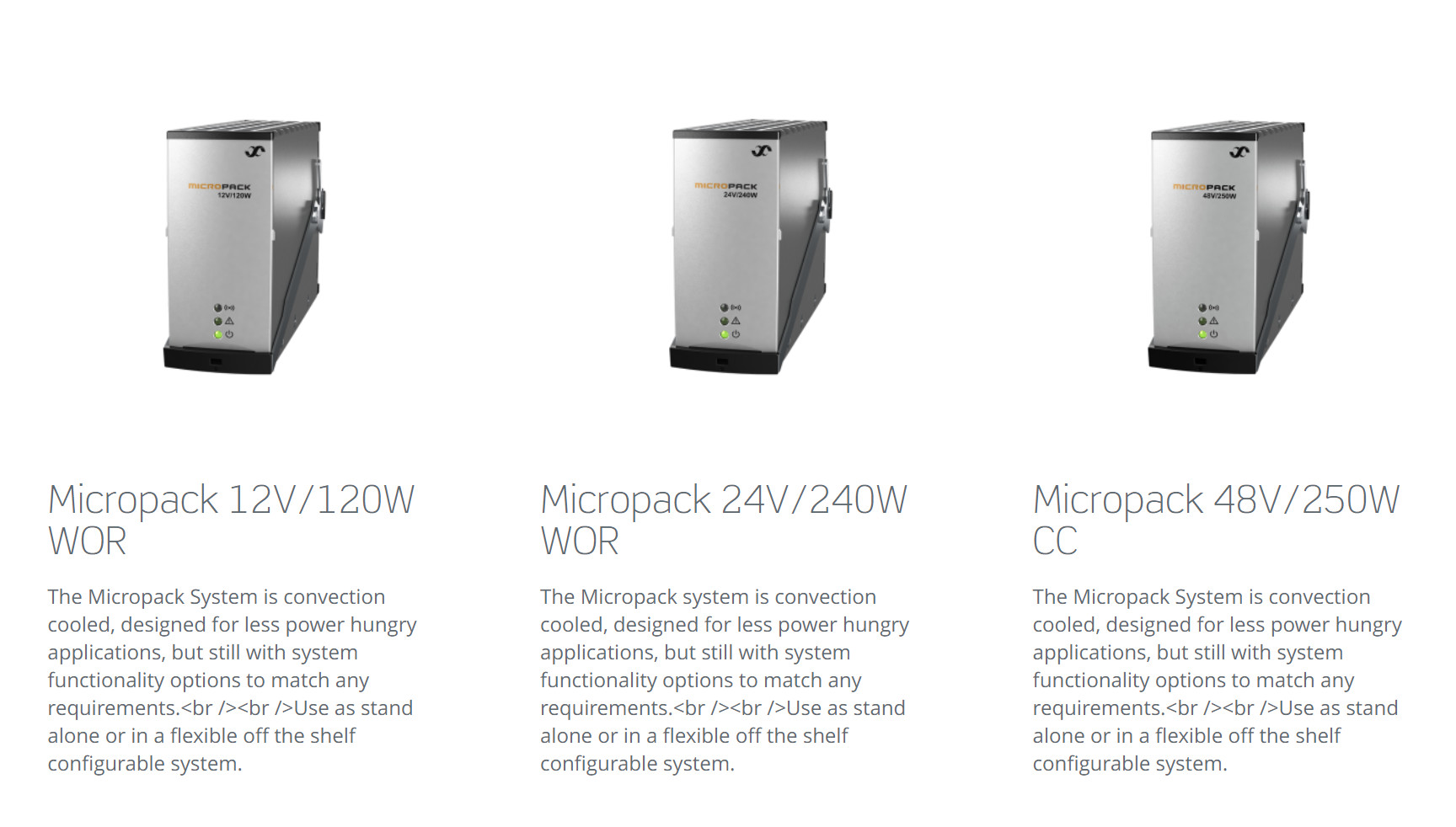

Micropack पावर सिस्टम आपके नेटवर्क को एक कदम आगे बढ़ाता है। आमतौर पर 120W और 1000W के बीच लोड रेंज के साथ, और 12, 24 और 48V विकल्पों में, सिस्टम विभिन्न प्रकार के अनुप्रयोगों के लिए एकदम सही है।
पैरामीटर :
| मॉडल | बैटरी डिस्ट। | बल्क फीड | बल्क फीड LVD | लोड डिस्ट। |
| पार्ट नंबर | 241120.915 | 241120.911 | 241120.912 / .914 | 241120.920 |
| आउटपुट डेटा | ||||
|
सिस्टम वोल्टेज सपोर्ट असुरक्षित बल्क आउटपुट कनेक्शन सुरक्षित लोड आउटपुट कनेक्शन (नकारात्मक में प्लग-इन सिंगल पोल एमसीबी) लोड डिस्ट से कनेक्शन (241120.920) असुरक्षित बैटरी आउटपुट कनेक्शन (सकारात्मक में शंट और LVBD) सुरक्षित बैटरी आउटपुट कनेक्शन (सिंगल पोल एमसीबी, शंट और नकारात्मक में LVBD) रेक्टिफायर/कनवर्टर में आउटपुट सुरक्षा |
-24 – -48 VDC ±12 – ±48 VDC +12 / +24 – +48 VDC -12 – -48 VDC - 1 (अधिकतम 10 मिमी2) 1 (अधिकतम 10 मिमी2) - - - - 4 x 2 - 15 A (अधिकतम 4 मिमी2) • • • • - - 1 2 - (अधिकतम 10 मिमी ) 2 x अधिकतम 30 A (अधिकतम 10 मिमी2) - - - ब्लॉकिंग OR-ing FET या फ्यूज, शॉर्ट सर्किट प्रूफ और हाई टेंपरेचर प्रोटेक्शन |
|||
| अन्य विशिष्टताएँ | ||||
| कैन (1 x RJ45) |
कैन (1 x RJ45) 2 x LVD 2 x फ्यूज फेल 1 x करंट शंट 26 मिमी [1.0”] 110g [0.24 lbs] |
कैन (1 x RJ45) 1 x LVD 2x फ्यूज फेल 1 x अर्थ फॉल्ट 66 मिमी [2.6”] 250 g [0.6 lbs] |
- 73 मिमी [2.9”] 165 g [0.3 lbs] |
|
| कंट्रोल सिस्टम कनेक्शन टर्मिनल | ||||
|
विस्तार चौड़ाई |
66 मिमी [2.6”] |
|||
| वज़न | 270 g [0.6 lbs] | |||

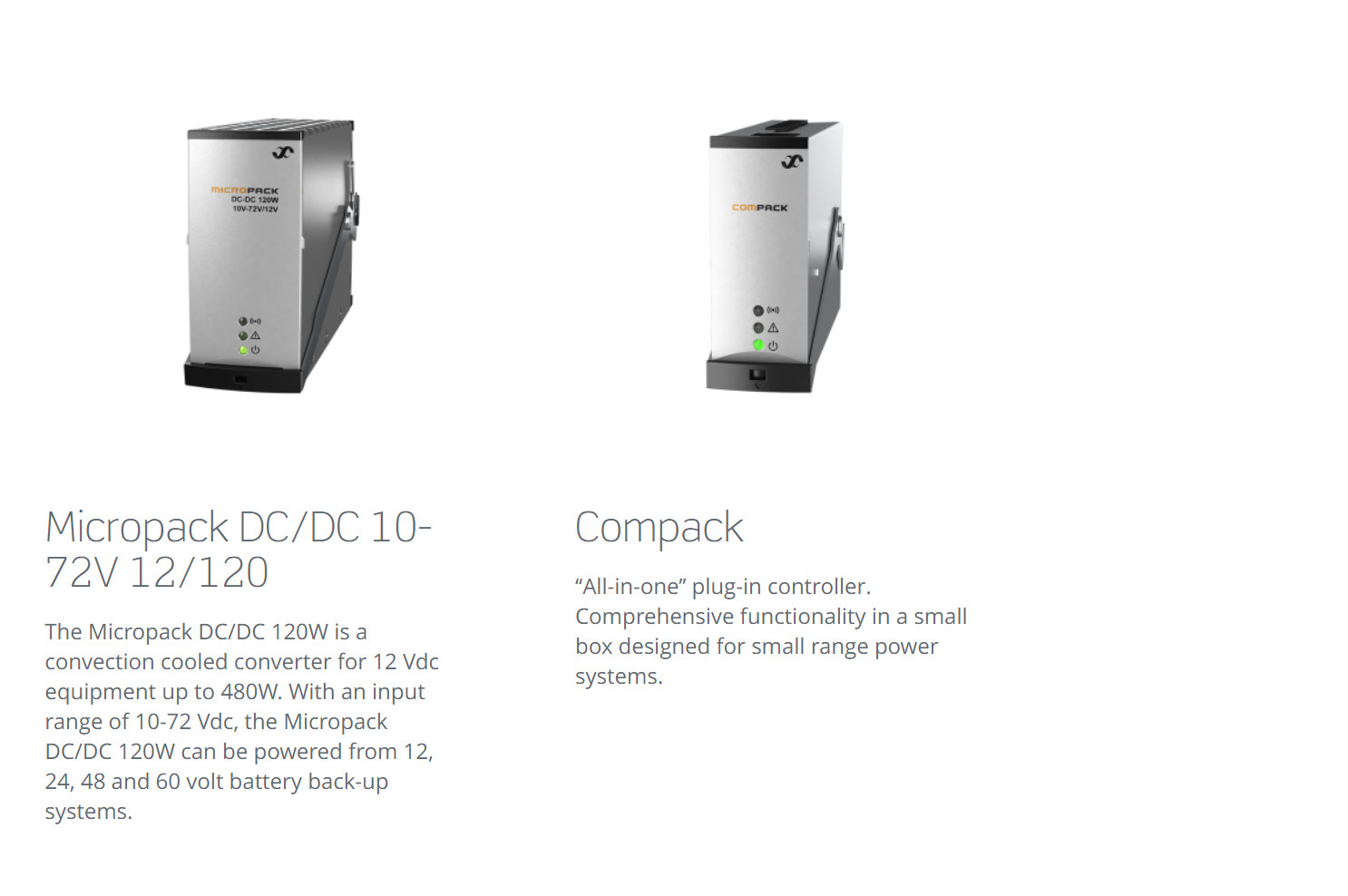

| मॉडल | स्टैंड अलोन 2-पोस 4-पोस DC/DC 1-पोस |
| पार्ट नंबर | 241120.900 241120.901 241120.902 241120.905 |
| इनपुट डेटा | |
| अधिकतम वोल्टेज | 300 VAC/DC 72 VDC |
| अधिकतम करंट | 2 A 7 A 7 A 15 A |
| कनेक्शन, स्क्रू टर्मिनल अधिकतम 2.5 मिमी2 | 1 x L/N/PE 1 x DC+/DC-/PE |
| सुरक्षा | Micropack पावर मॉड्यूल में व्यक्तिगत फ्यूज |
| कोडिंग (आउटपुट वोल्टेज के मिश्रण को रोकता है) | हाँ, और केवल रेक्टिफायर Y फिट होते हैं, केवल DC/DC फिट होते हैं |
| आउटपुट डेटा | |
| वोल्टेज | 12VDC, 24 VDC, 30 VDC & 48 VDC |
| अधिकतम करंट | 10 A 20 A 40 A 12 A |
| कनेक्शन, स्क्रू टर्मिनल अधिकतम 2.5 मिमी2 | 2 x VOUT+ / VOUT– - - 2 x VOUT+ / VOUT– |
| 241120.91x बेस से कनेक्शन | - • • - |
| रेक्टिफायर में आउटपुट सुरक्षा | ब्लॉकिंग OR-ing FET या फ्यूज, शॉर्ट सर्किट प्रूफ और हाई टेंपरेचर प्रोटेक्शन |
| अन्य विशिष्टताएँ | |
| मॉड्यूल अलार्म रिले आउटपुट, अधिकतम 1 मिमी2 | • - - • |
| कैन कनेक्शन |
- / •(3 पिन)1) • (2 वायर) • (2 वायर) - / •(3 पिन)1) ) ) |
| चौड़ाई | 44 मिमी [1.7”] 142 मिमी [5.6”] 231 मिमी [6.1”] 44 मिमी [1.7”] |
| वज़न | 70 g [0.2 lbs] 160g [0.4 lbs] 250 g [0.6 lbs] 78 g [0.2 lbs] |
| मॉडल | डीआईएन रेल मरीन फ़िल्टर |
| पार्ट नंबर | 241120.930 |
| अन्य विशिष्टताएँ | |
| मेन रेटिंग / कनेक्शन | 85 - 300 VAC/DC , 0 - 12.5 A / L- N (DC+/-) + PE : 2.5mm2 स्क्रू टर्मिनल |
| आयाम / वज़न | 35 x 99 x 114.5 मिमी [1.4 x 4.1 x 4.7”] / 328 g [0.72 lbs] |
| सभी मॉडल | |
| अन्य विशिष्टताएँ | |
| कवर सामग्री | प्लास्टिक V0 रेटेड और एल्यूमीनियम |
| तापमान | ऑपरेटिंग: -40 से +65°C (-40 से +149°F), स्टोरेज: -40 से +85°C (-40 से +185°F) |
| माउंटिंग | 35 मिमी डीआईएन रेल |
| आयाम (H x D) | 89 मिमी (2U)2) x अधिकतम। 150 मिमी (डीआईएन रेल सहित) मिमी [3.5 x 5.9 ”] |
| डिजाइन मानक | |
| विद्युत सुरक्षा | EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014 |
|
EMC |
EN 61000-6-1:2019 / -2:2019 / -3:2007/A1:2011/AC:2012 / -4:2019 FCC CFR47 भाग 15B अनुभाग 109: 2010, ETSI EN 300 386 v2.1.1: 2016 |
| मेन हार्मोनिक्स | EN 61000-3-2:2019 |
|
पर्यावरण |
ETSI EN 300 019: 2-1 (कक्षा 1.2) & 2-2 (कक्षा 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE) IEC 62040-5-3:2016 खंड 4.2 के अनुसार सामान्य परिचालन स्थितियाँ। IEC 62040-5-3:2016 खंड 4.3 के अनुसार अन्य परिचालन स्थितियाँ, सलाह दी जानी चाहिए |
| मरीन अनुपालन (EMC क्लास B) | DNVGL-CG-0339:2015 |
|
1) HW rev ≥ 2 पर उपलब्ध CAN कनेक्टर 2) एयरफ्लो सुनिश्चित करने के लिए नीचे और ऊपर न्यूनतम 1U की अनुमति दें |
|
