एलटीई/5जी रेडियो साइटों/छोटे डाटा सेंटर में CTOR0201.001 3KVA रिक्टिवर्टर सिस्टम का उपयोग क्यों करें?
पारंपरिक साइटों को AC भार (वाईफाई, फाइबर नोड्स) के लिए अलग-अलग UPS और DC (48V रेडियो) के लिए रेक्टिफायर की आवश्यकता होती है।48 वीडीसी बैटरी बैंक 3kVA इन्वर्टर के माध्यम से एसी भार और डीसी भार को एक साथ खिलाता हैइसके गर्म-प्लग करने योग्य डिजाइन और 150% अधिभार (15 सेकंड) क्षमता एक स्टैंडअलोन इन्वर्टर शेल्फ जोड़ने के बिना वितरित एंटीना सिस्टम (डीएएस) और ब्रॉडबैंड उपकरणों के लिए महत्वपूर्ण अपटाइम सुनिश्चित करती है।
" रेक्टिवेटर CTOR0201.001 बनाम मानक इन्वर्टर + रेक्टिवेटर " का क्या लाभ है?

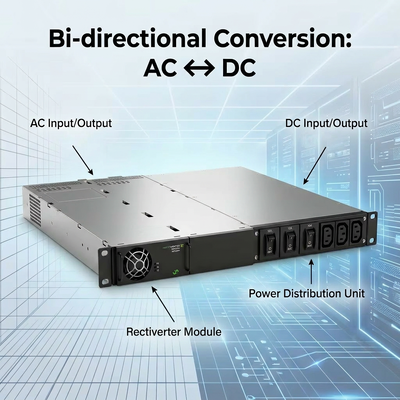

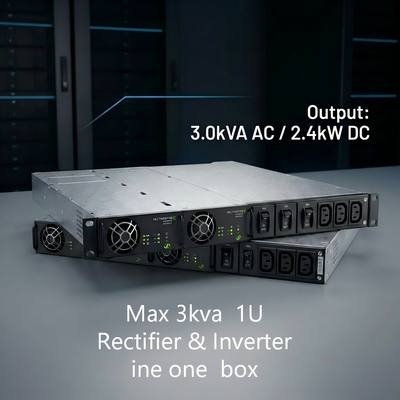

एक मानक बैकअप सेटअप के लिए एकरेक्टिफायर (एसी-डीसी)+इन्वर्टर (DC-AC)+ स्थानांतरण स्विच = 2U ~ 3U अंतरिक्ष।CTOR0201.001 रेक्टिवेटरएक एकल के साथ इस की जगह लेता है1U मॉड्यूलदो-दिशात्मक शक्ति संभाल (एसी) डीसी। यह Eltek डीसी सिस्टम के समान नियंत्रक वास्तुकला साझा करता है और समर्थन करता हैFlatpack2 रेक्टिफायरों के साथ समानांतर संचालननतीजा: 50% कम रैक स्थान, कम विफलता बिंदु और उपयोगिता SCADA और रेलवे सिग्नलिंग कैबिनेट के लिए सरलीकृत केबलिंग।
1U 3kVA रिवर्टर कैसे चुनें: CTOR0201.001 (230V) बनाम CTOR0201.004 (115V)?
सही रेक्टिवर्टर का चयन क्षेत्रीय एसी मानकों पर निर्भर करता हैः

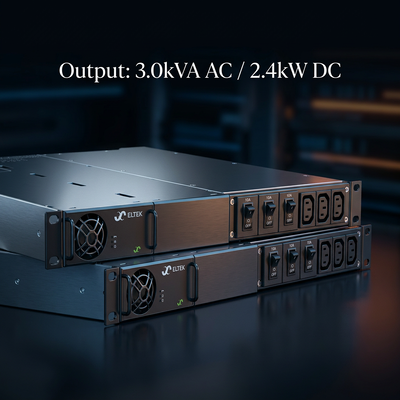

CTOR0201.001:डिफ़ॉल्ट230VAC(200-240V adj), 3kVA, 2400W DC, यूरोप/एशिया/मध्य पूर्व दूरसंचार के लिए उपयुक्त है।
CTOR0201.004:डिफ़ॉल्ट115VAC(100-127V adj), 1.5kVA, 1200W DC, उत्तरी अमेरिका के लिए उपयुक्त है।
दोनों ही48 वीडीसी (40-58 वी) इनपुट रेंजऔर1U 482x395x44 मिमी आकार कारकसामने आईईसी सॉकेट और लोड ब्रेकर के साथ. अपने 48V बैटरी बैंक नाममात्र वोल्टेज 43-58V समायोज्य डीसी आउटपुट रेंज के भीतर 53.5V (सामान्य) है सुनिश्चित करें
CTOR0201 कैसे स्थापित करें?001: लोड ब्रेकर, आईईसी सॉकेट और डीसी एम6 बोल्ट कनेक्शन?
दCTOR0201.001प्रणाली (config 241123.102 समकक्ष) के साथ आता हैपूर्व-स्थापित लोड ब्रेकर (2-पोल, 10A)और3 सामने के IEC320-C13 सॉकेट.
डीसी इनपुटःथोक कनेक्शन के माध्यम सेM6 बोल्ट(लगातार 64A, 90A अधिभार 15s तक का समर्थन करता है) ।
एसी इनपुट/आउटपुटःएल, एन, पीई के लिए स्क्रू टर्मिनल 6 मिमी2
गर्म-प्लग करने योग्यःएक सक्रिय रैक में बिजली के तहत (सावधानता के साथ) डाला जा सकता है/हटाया जा सकता है।
बुनियादी हस्तांतरण के लिए कोई नियंत्रक आवश्यक नहीं है, लेकिन बाद में आवश्यकता होने पर स्मार्टपैक एकीकरण के लिए आरजे45 पोर्ट उपलब्ध है।
पैरामीटरः
2U 6KVA रेक्टिवेटर प्रणाली चुनने के लिए उपलब्ध है
अक्सर पूछे जाने वाले प्रश्न:
एलटेक CTOR0201.001 3kVA रेक्टिवेटर सिस्टम के बारे में प्रश्न
Q1: क्या CTOR0201.001 बैटरी चार्ज करता है?
उत्तर: हां, यह बैटरी चार्जिंग और डीसी भार के लिए नेटवर्क मोड में डीसी आउटपुट (43-58V) का प्रबंधन करता है; इन्वर्टर मोड में यह बैटरी से खींचता है।
प्रश्न 2: क्या 4 किलोवाट का रेटिंग एक साथ है?
A: कुल AC+DC सीमित हैअधिकतम 4kWएसी अधिकतम 3kVA (2400W), डीसी अधिकतम 2.4kW। कुछ विन्यासों में एसी लोड को प्राथमिकता दी जाती है।
प्रश्न 3: क्या यह एक नियंत्रक के बिना समानांतर हो सकता है?
उत्तरः यह फ्लैटपैक2 रेक्टिफायर के साथ समानांतर हो सकता है लेकिन सिंक्रनाइज़ रेक्टिफायर समानांतर के लिए, एक नियंत्रक (स्मार्टपैक2) की सिफारिश की जाती है।
प्रश्न 4: स्थानांतरण से पहले कितना समय लगता है?
A:5msबैटरी/इन्वर्टर मोड पर स्विच करने से पहले।
Q5: क्या 241123.102 एक वैध कॉन्फ़िग है?
A: हाँ, निर्दिष्ट के साथ CTOR0201.001 आधार के समानलोड ब्रेकर और आईईसी सॉकेट, कोई नियंत्रक नहीं.
