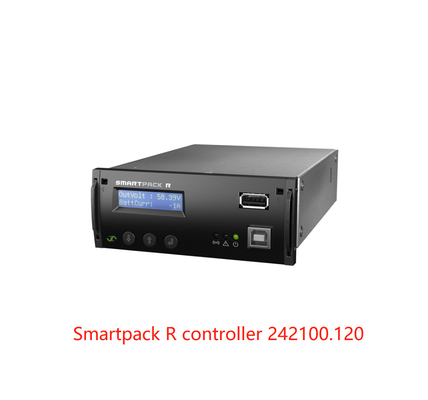

टेलीकॉम पावर कोर सिस्टम के लिए एल्टेक मॉनिटरिंग स्मार्टपैक आर कंट्रोलर (भाग संख्या: 242100.120)
स्मार्टपैक आर कंट्रोलर आपके पावर सिस्टम को हाई-स्पीड, हाई-कैपेसिटी और कल के साथ कनेक्टेड बनाने के लिए, यह रेट्रोफिट कंट्रोलर आपको मौजूदा पावर सिस्टम को मौजूदा जरूरतों के अनुरूप लाएगा, इसके लाइफ टाइम को लम्बा खींचेगा और इस तरह लाइफ टाइम ऑपरेटिंग दोनों को कम करेगा। लागत और बिजली में नए निवेश की आवश्यकता।
प्रमुख विशेषताऐं
फॉर्म, फिट, विरासत के साथ संगत कार्य
Eltek स्मार्टपैक नियंत्रक
IPv4/v6, उत्तरदायी HTML5 वेब इंटरफ़ेस,
एसएनएमपीवी3, मोडबस टीसीपी, रेडियस,
सुरक्षा पैठ का परीक्षण किया गया
सभी Eltek पावर मॉड्यूल, जिनमें शामिल हैं
रेक्टीवर्टर और कैन नोड्स जैसे
फ्लेक्सिमोनिटर

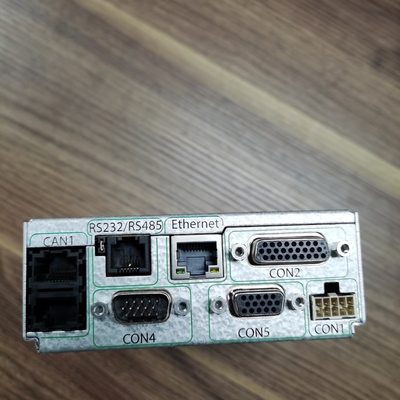

सीरियल पोर्ट / यूएसबी: यूएसबी बी-टाइप, यूएसबी ए-टाइप
डोंगल, वाईफाई, 4जी मोडेम के लिए होस्ट,
ब्लूटूथ, फ्लैश ड्राइव आदि।
आरजे-11 डब्ल्यू/आरएस-232/आरएस-485 डब्ल्यू/मोडबस आरटीयू
स्काडा और मोडबस आरटीयू के लिए गुलाम
तृतीय पक्ष से डेटा संग्रह के लिए मास्टर
सामान्य विन्यास के साथ उपकरण
स्मार्टमीटर, आदि के लिए प्रोटोकॉल और निश्चित
ली-आयन बैटरी आदि के लिए प्रोटोकॉल।
अनुप्रयोग
दूरसंचार - वायरलेस
· रेडियो बेस स्टेशन / सेल साइट
· एलटीई / 4जी / 5जी
· एमसीएस
· माइक्रोवेव
· ब्रॉडबैंड
दूरसंचार - फिक्स्ड
· केंद्रीय कार्यालय / कॉर्ड
· फाइबर
· प्रसारण
· डेटा सेंटर
पैरामीटर:
|
तकनीकी विशिष्टता |
||
| नमूना | स्मार्टपैक आर | |

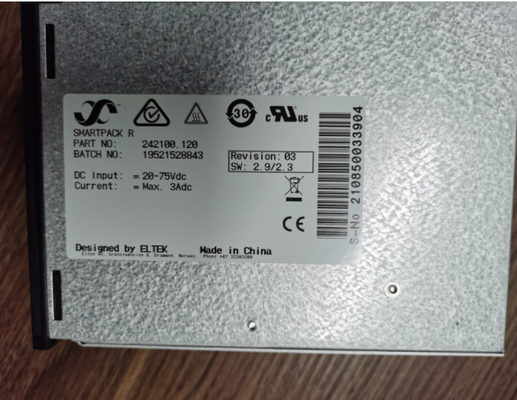

| भाग संख्या | 242100.120 | |
| इनपुट डेटा | ||
| वोल्टेज (नाममात्र) | 10 - 75 वीडीसी | |
| बिजली की खपत | 3 डब्ल्यू (डिस्प्ले स्लीप, नो डिस्ट। कैन पावर, एलवीडी एक्टिवेशन, नो यूएसबी पावर) 25 डब्ल्यू (डिस्प्ले ऑन, डिस्ट कैन पावर, एलवीडी एक्टिवेशन, यूएसबी पावर) | |
| सिस्टम कनेक्शन - सिस्टम मॉनिटर्स | ||
| वोल्टेज सेंस, सिस्टम वोल्टेज सपोर्ट | 12 वीडीसी, 24वीडीसी, 48वीडीसी और 60वीडीसी | |
| करंट सेंस, शंट सपोर्ट | 0 - 20mV, 0-50mV, 0 - 60mV और 0-100mV | |
| बैटरी फ्यूज मॉनिटरिंग | सहायक स्विच नहीं/एनसी, ऊपर/नीचे खींचो | |
| लोड फ्यूज मॉनिटरिंग | सहायक स्विच NO/NC, डायोड मैट्रिक्स ऊपर/नीचे खींचो | |
| बैटरी तापमान निगरानी | AD590 सेंसर इनपुट | |
| बैटरी समरूपता निगरानी (अंतर्निहित) | 4 एक्स एनालॉग वोल्टेज [0-75 वी] इनपुट (12, 24 या 60 वी ब्लॉक) | |
| सिस्टम कनेक्शन - एलवीडी नियंत्रण | ||
| बैटरी डिस्कनेक्ट | 1 (कुंडी या गैर-कुंडी समर्थित) | |
| लोड डिस्कनेक्ट | 2 (लच्ड या नॉन-लैच्ड समर्थित) | |
| सामान्य इनपुट और आउटपुट | ||
| डिजिटल विन्यास, इनपुट #1-6 | सहायक स्विच: नहीं/एनसी | |
| एनालॉग कॉन्फ़िगरेशन, इनपुट #1-2 | एनालॉग वोल्टेज [0-75V] (NO, NC, डायोड मैट्रिक्स सेंस या वोल्टेज सेंस के रूप में कॉन्फ़िगर करें) | |
| एनालॉग कॉन्फ़िगरेशन, इनपुट #3-6 | एनालॉग वोल्टेज [0-75V] (NO, NC, डायोड मैट्रिक्स सेंस या वोल्टेज सेंस के रूप में कॉन्फ़िगर करें) समर्थन: तापमान सेंस w / NTC जांच | |
| आउटपुट कॉन्फ़िगरेशन, आउटपुट #1-6 | 6x रिले-सूखा/फॉर्म सी - विन्यास योग्य सामान्य रूप से खुला/बंद [अधिकतम क्षमता 75V/2A/60W] | |
| नियंत्रण प्रणाली कनेक्शन | ||
| शक्ति कर सकते हैं | वितरित CAN पावर उपलब्ध +/- 500mA | |
|
नोड्स कर सकते हैं |
समर्थन: आई/ओ मॉनिटर्स, बैटरी स्ट्रिंग मॉनिटर, लोड/करंट मॉनिटर, फ्लेक्सिमोनिटर, एसी मेन्स मॉनिटर और स्मार्टनोड (विरासत) | |
| प्रयोक्ता इंटरफ़ेस | ||

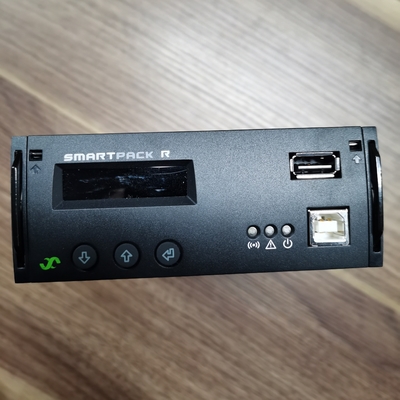

| स्थानीय | अल्फ़ान्यूमेरिक एलसीडी डिस्प्ले (चीनी पारंपरिक और सरलीकृत समर्थित) और 3 कुंजियाँ | |
|
ईथरनेट पोर्ट (एथ 0: लैन पोर्ट) (एथ 1: क्राफ्ट पोर्ट डब्ल्यू/डीएचसीपी, यूएसबी डिवाइस पोर्ट) |
10/100 BASE-T (वैकल्पिक: 1000 BASE-T) IPv4/v6 आईपी प्रोटोकॉल: एचटीटीपी (एचटीएमएल 5 रिस्पॉन्सिव यूजर इंटरफेस) / एसएसएल (टीएलएस डब्ल्यू / स्व-हस्ताक्षरित सर्टिफिकेट जेनरेटर या लोड ऑथेंटिकेटेड सर्टिफिकेट), एसएनएमपी वी 3 डब्ल्यू / जेनेरिक एमआईबी और एंटरप्राइज एमआईबी टाइप: एसपी 2-एमआईबी (एलटेक ब्रांच 10), मोडबस टीसीपी और pComm UDP (PowerSuite), VPN, VLAN, NTP, SFTP और RADIUS |
|
|
यूएसबी होस्ट
यूएसबी यंत्र |
SWFW अपग्रेड और एक्सएमएल कॉन्फ़िगरेशन फ़ाइल लोडिंग के लिए फ्लैश ड्राइव स्मार्टपैक 1 जेन यूएसबी डिवाइस पोर्ट से पढ़ा गया कॉन्फिगरेशन wlan0: वायरलेस क्राफ्ट पोर्ट के लिए वाईफाई डोंगल, wwan0: 4G USB सेलुलर मोडेम eth2: ईथरनेट गीगाबिट पीसी - पीकॉम - विंडोज पॉवरसूट |
|
| क्रमिक बंदरगाह |
RJ11 कनेक्टर पर RS-232 और RS-485; सीरियल प्रोटोकॉल: मोडबस आरटीयू स्लेव, मोडबस आरटीयू/एएससीआईआई मास्टर (कई पूर्व-परिभाषित प्रकार और पूर्ण सामान्य विन्यास योग्य डेटा रीडर उपलब्ध), मोडेम कॉल-बैक/एसएमएस रिपोर्टिंग (पीएसटीएन या जीएसएम) और पीकॉम (पॉवरसुइट) |
|
| सामान्य विवरण | ||
| आयाम (डब्ल्यूएक्सएचएक्सडी) | 109 x 44 (1यू) x 156 मिमी (4.3 x 1.75 x 6.1") [चेसिस विभाग: 140 मिमी] | |
| तापमान की रेंज | ऑपरेटिंग -20 से +65˚C (-40 से 149˚F) | |
| डिजाइन मानक | ||
| विद्युत सुरक्षा | उल 60950-1, 2ed, 2014-10-14, EN 60950-1:2006/A2:2013 | |
| ईएमसी |
ETSI EN 300 386 V.2.1.1, EN 61000-6-1(2007)/-2(2005)/-3(2012)/-4(2011), FCC CFR47 भाग 15B खंड 109: 2010 |
|
| पर्यावरण |
ETSI EN 300 019: 2-1 v2.3.1 (कक्षा 1.2), 2-2 v2.4.1 (कक्षा 2.3) और 2-3 v2.4.1 (कक्षा 3.2) 2011/65/EU (RoHS) और 2012/19/ यूरोपीय संघ (WEEE) आईईसी 62040-5-3:2016 क्लॉज 4.2 के अनुसार सामान्य परिचालन स्थितियां।आईईसी 62040 के अनुसार अन्य परिचालन शर्तें- 5-3:2016 खंड 4.3, की सलाह दी जानी चाहिए |
|
Eltek निगरानी तुलना
|
डिवाइस कर सकते हैं |
शुरू |
समाप्त |
नोड्स की संख्या |
|
स्मार्टपैक |
1 |
14 |
14 |
|
स्मार्टपैक 2 बेसिक |
1 |
10 |
10 |
|
स्मार्टपैक 2 मास्टर |
1 1 |
14 |
4 |
|
स्मार्टनोड |
17 |
30 |
14 |
|
बैटरी मॉनिटर |
33 |
46 |
14 |
|
लोड मॉनिटर |
49 |
62 |
14 |
|
फ्लेक्स मॉनिटर |
65 |
78 |
14 |
|
आई/ओ मॉनिटर्स |
81 |
94 |
14 |
|
मेन्स मॉनिटर |
97 |
110 |
14 |
