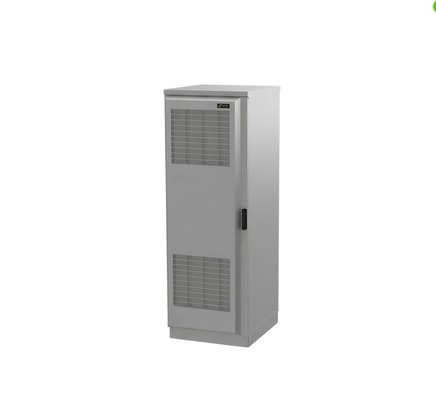

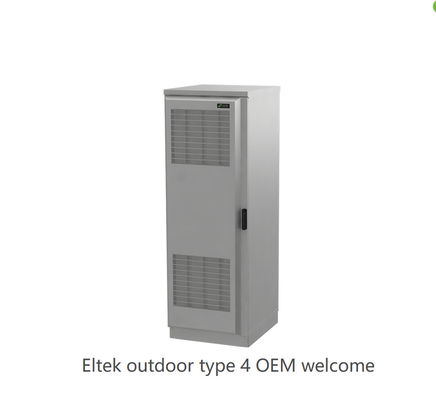

Eltek आउटडोर टेलीकॉम एनक्लोजर 1.5m और 2m ऊंचाई टाइप 4 कम्युनिकेशन कैबिनेट
टाइप 4 टेलीकॉम पावर आउटडोर कैबिनेट एक नई पीढ़ी का प्लेटफॉर्म है जिसे ग्राहकों की जरूरतों को पूरा करने, कॉन्फ़िगरेशन को लचीलापन देने और विभिन्न प्रकार के अनुप्रयोगों का समर्थन करने के लिए डिज़ाइन किया गया है।कैबिनेट बिजली, बैटरी और दूरसंचार उपकरणों के लिए उपयुक्त है।
अनुप्रयोग
टाइप 4 ओडी कैबिनेट अच्छी तरह से अनुकूल है
दूरसंचार की एक विस्तृत श्रृंखला के लिए
आवेदन जैसे:
· रेडियो एक्सेस नेटवर्क
(2जी, 3जी, 4जी/एलटीई/वाईमैक्स)
· ऑप्टिकल नेटवर्क
· केबल टीवी
· डीएसएल
· स्काडा
कैबिनेट बहुत अच्छी तरह से काम करता है a
स्टैंड-अलोन पावर और/या बैटरी
बैकअप समाधान और प्रदान करता है
अतिरिक्त स्थान
दूरसंचार के लिए
उपकरण।
प्रमुख विशेषताऐं
· सिंगल बे कैबिनेट के लिए उपयुक्त:
· एकदिश धारा बिजली
· बैटरी बैकअप
· दूरसंचार उपकरण
या उपरोक्त का संयोजन
· 19 ”उपकरण स्थान
· जस्ती इस्पात निर्माण
· डोर माउंटेड थर्मल
प्रबंधन प्रणाली
· विकल्पों की विस्तृत श्रृंखला
· थर्मल इन्सुलेशन
· द्वार का स्विच
दस्तावेज़ फ़ोल्डर
· स्मोक डिटेक्टर
एसी सर्विस सॉकेट
· सेवा प्रकाश
और अधिक
· वैश्विक अनुमोदन
· आईपी55
टाइप 4 आउटडोर कैबिनेट कॉन्फ़िगरेशन
| नमूना | 1.5m | 2.0m | |||
| भौतिक विनिर्देश | |||||
| बाहरी चौड़ाई | 705 मिमी | 705 मिमी | |||
| बाहरी गहराई * | 772 मिमी | 772 मिमी | |||
| बाहरी ऊंचाई | 1456 मिमी | 2068 मिमी | |||
| वज़न * | 61 किग्रा | 67 किग्रा | |||
| रैकस्पेस | 27यू | 39यू | |||
| * जानकारी में थर्मल प्रबंधन प्रणाली के विकल्प शामिल नहीं हैं | |||||
| थर्मल प्रबंधन प्रणाली | |||||
| पंखा और फ़िल्टर | विवरण के लिए पेज 2 देखें | ||||
| निर्माण विशिष्टता | |||||
| त्वचा सामग्री | 1.0 मिमी मोटी इलेक्ट्रो-जस्ती स्टील (जंग प्रतिरोधी) | ||||
| फ्रेम सामग्री | 2.0 मिमी गैल्वेनाइज्ड स्टील | ||||
| पाउडर कोट पेंट | आउटडोर पॉलिएस्टर कोटिंग, हल्का भूरा आरएएल 7035 | ||||
| दरवाजा विशिष्टता | |||||
| ताला | मल्टी-पॉइंट लैच्ड, एक वैकल्पिक यूरो लॉक सिलेंडर के साथ उपलब्ध है | ||||
| पाल बांधने की रस्सी | बाहरी उपयोग के लिए रेटेड डोर गैसकेट | ||||
| दरवाजे बंद | रखरखाव के दौरान दरवाजा पकड़ने के लिए हवा की कुंडी (120 डिग्री) | ||||
| अन्य निर्दिष्टीकरण | |||||
| थर्मल इन्सुलेशन | वैकल्पिक बंद सेल थर्मल इन्सुलेशन | ||||
| केबल प्रविष्ट | 2x FL-21 कट-आउट के माध्यम से बॉटम फ्रंट केबल एक्सेस अनुरोध पर उपलब्ध विभिन्न ग्रंथियां | ||||
| बैटरी ट्रे | वैकल्पिक बैटरी ट्रे जो 280 किग्रा . तक की बैटरियों का एक सेट धारण करने में सक्षम है | ||||
| इमारत का बंद | फुटप्रिंट (WxD): 692x742mm, ऊंचाई: 104mm वैकल्पिक प्लिंथ कवर (फ्रंट, रियर, साइड्स) | ||||
| शिपिंग | पैलेट पर एक ईमानदार स्थिति में किए गए शिपमेंट | ||||
| अन्य सामान्य विकल्प | डोर स्विच, डॉक्यूमेंट फोल्डर, स्मोक डिटेक्टर, एसी सर्विस सॉकेट, सर्विस लाइट (48VDC), पीसी शेल्फ | ||||
| डिजाइन मानक | |||||
| विद्युत सुरक्षा | आईईसी 60950 -1 / -22 | ||||
| ईएमसी | ईटीएसआई एन 300 386: वी 2.1.1 एन 61000-6-1 /-2 /-3 /-4 एफसीसी सीएफआर 47 भाग 15 | ||||
| पर्यावरण |
ईटीएसआई एन 300 019-1-1, कक्षा 1.3 ईटीएसआई एन 300 019-1-2, कक्षा 2.3 ईटीएसआई एन 300 019-1-4, कक्षा 4.1 प्रवेश सुरक्षा EN 60529, IP55 |
||||
| आदेश की जानकारी | |||||
| भाग संख्या | विवरण | MOQ | |||
| CTxxxxxx.nnnn | टाइप 4 कैबिनेट के साथ कॉन्फ़िगर किया गया पावर सिस्टम | 1 पीसी | |||
OEM ग्राहकों के लिए डिजाइन
परियोजना का मामला:
