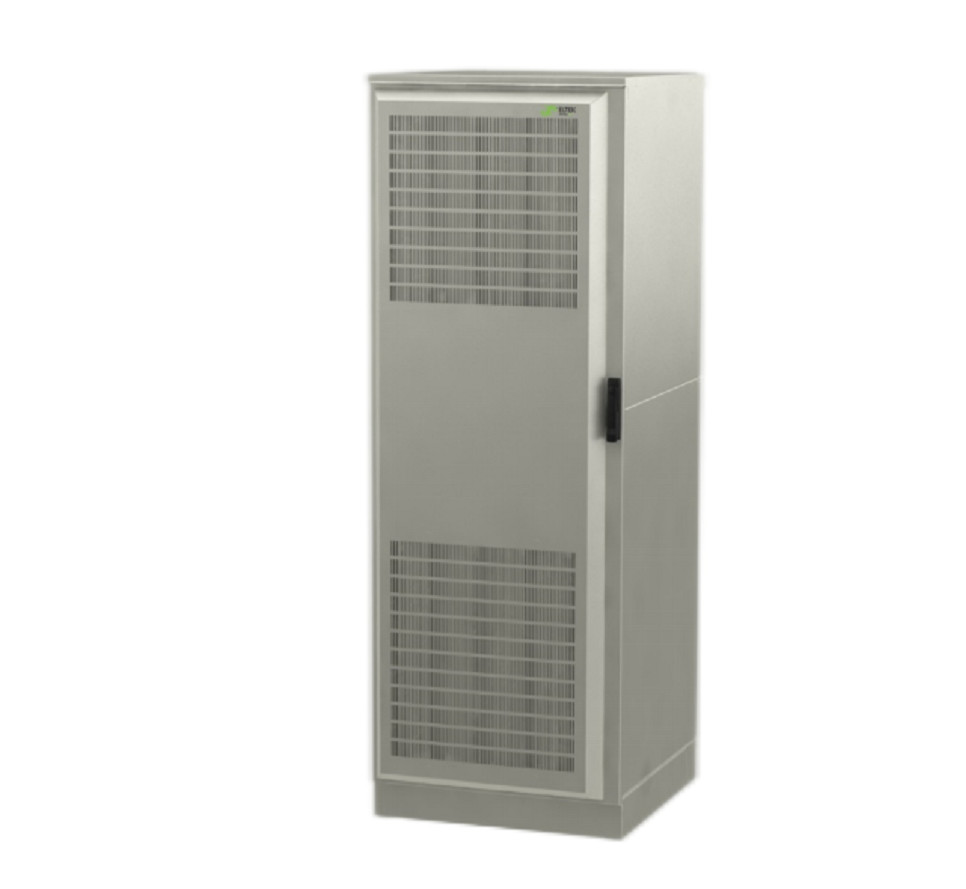

Eltek Rectiverter आउटडोर सिस्टम 6 kVA AC से 21KW 48Vdc आउटपुट AC DC रेक्टिवर्टर आउटडोर कैबिनेट (CTE30834R1.4000)
रेक्टिवर्टर आउटडोर सिस्टम AC और DC दोनों फीड को एक ही सामान्य यूनिट में जोड़ता है। साथ ही, यह 230 Vac लोड के लिए AC बैकअप पावर और DC लोड और बैटरी चार्जिंग के लिए 48 Vdc पावर प्रदान करता है।
हमारे टाइप 3 कैबिनेट प्लेटफॉर्म के साथ, इसे IP55 के सुरक्षा वर्ग के लिए डिज़ाइन किया गया है। कुल DC आउटपुट को 21kW DC लोड तक कॉन्फ़िगर किया जा सकता है, जहाँ AC लोड की सीमा अधिकतम 6kVA पर निर्धारित है।
पैरामीटर:
| मॉडल / ऑर्डरिंग जानकारी 6kVA+12,8 kW DC | 6kVA+16,8kW DC | 6kVA+ 16,0 kW DC | 6kVA+21,0kW DC | ||
| पार्ट नंबर CTEJ0834.4000 | CTEJ0834.4001 | CTE20834R1.4000 | CTE30834R1.4000 | ||
| AC आउटपुट डेटा | |||||
| वोल्टेज (डिफ़ॉल्ट) / (एडजस्टेबल रेंज) 230 VAC / 200 - 240 VAC | |||||
| फ़्रीक्वेंसी (डिफ़ॉल्ट इन्वर्टर मोड) 50 Hz (अनुकूली) | |||||
| फ़्रीक्वेंसी (सेट-एबल इन्वर्टर मोड) 50Hz, 60Hz या अंतिम सिंक्रनाइज़ 50/60Hz (अनुकूली) | |||||
| पावर अधिकतम (निरंतर / ओवरलोड (<15s) ) 4800 W (6000 VA) / 8000 VA | |||||
| करंट अधिकतम (निरंतर / ओवरलोड (<15s) ) 26ARMS / 34,8ARMS | |||||
| करंट (अधिकतम) त्वरित ट्रिप (20ms) 120A (6 x नाममात्र) | |||||
|
होल्ड अप (वोल्टेज डिप्स) (बैटरी) > 5 ms @ 4800W लोड पर स्विच करने से पहले |
|||||
| THD< 1.5 % प्रतिरोधी लोड पर | |||||
| आउटपुट विशेषताएँ L और N में फ्यूज, हॉट प्लग करने योग्य | |||||
| DC आउटपुट डेटा | |||||
| वोल्टेज (डिफ़ॉल्ट) / (एडजस्टेबल रेंज) 53.5 VDC / 43 - 58 VDC | |||||
| पावर (अधिकतम @नाममात्र इनपुट) 12,8 kW1) | 16,8 kW1) | 16,0 kW1) | 21,0 kW1) | ||
| करंट (अधिकतम @VOUT ≤ 48 VDC) 267 A1) | 350 A1) | 333 A1) | 437 A1) | ||
| होल्ड अप टाइम, अधिकतम आउटपुट पावर >10ms; VOUT> 41 VDC | |||||
| आउटपुट विशेषताएँ शॉर्ट सर्किट प्रूफ, ओवर वोल्टेज शटडाउन | |||||
| इनपुट डेटा | |||||
| AC मेन्स इनपुट वोल्टेज (3 फेज Y) 400 VAC | |||||
| सर्ज प्रोटेक्शन OVP क्लास 2 | |||||
| AC करंट/फेज(नाममात्र आउटपुट वोल्टेज पर) (प्रकार पर निर्भर) 28-58 ARMS 3) | |||||
| फ़्रीक्वेंसी (डिफ़ॉल्ट: सिंक रेंज) 47-53 Hz | |||||
| फ़्रीक्वेंसी (सेट-एबल: सिंक रेंज) 47-53 Hz, 57-63 Hz या दोनों (अनुकूली) | |||||
| पावर फैक्टर / THD > 0.99 50% लोड या अधिक पर /< 3.5% | |||||
|
DC वोल्टेज नाममात्र / विस्तारित रेंज (कोई 45 - 58 V / 40 - 45 V ओवरलोड)2) DC DC |
|||||
| DC करंट (अधिकतम) 128 A / 180A ओवरलोड के दौरान (15s) | |||||
|
L और N में फ्यूज, हॉट प्लग करने योग्य, वैरिस्टर, हॉट प्लग करने योग्य इनपुट विशेषताएँ AC इनपुट व्यक्तिगत स्क्रू टर्मिनल 10 mm2 L के लिए1, L2, L3, N & PE बैटरी ब्रेकर (प्लग-इन प्रकार), LVBD डिफ़ॉल्ट |
|||||
| लोड वितरण 6kVA+12,8kW DC | 6kVA+16,8kW DC | 6kVA+16,0 kW DC | 6kVA+21,0 kW DC | ||
| LVLD 150 A | - | ||||
| 1 पोल AC वितरण (MCB पर L कनेक्शन) 2*6A, 2*10A C | |||||
| -48 VDC वितरण (प्राथमिकता लोड) 2*10A,2*16A,2*32A,2*63A | 2*10A, 2*32A,2*63A | 2*10A,2*16A,2*32A,2*63A | 2*10A,2*16A,3*32A,3*63A | ||
| -48 VDC वितरण (कोई प्राथमिकता लोड नहीं) 2*10A, 2*32A, 2*63A | - | ||||
| बैटरी ब्रेकर 2*100 A, D (प्लग-इन) | 2*200 A, D (प्लग-इन) | 2*200 A, D (प्लग-इन) | 2*250 A, D (प्लग-इन) | ||
| अन्य विशिष्टता | |||||
| नियंत्रण और निगरानी (स्मार्टपैक2 डेटाशीट देखें) स्मार्टपैक एस पैनल माउंट | स्मार्टपैक 2 | ||||
| दक्षता >96% (मेन्स मोड (AC/AC और AC/DC)), >94% (इन्वर्टर मोड (DC/AC)) | |||||
| ऑपरेटिंग तापमान -40 से +55°C (-40 से +131°F), आर्द्रता 5 - 95% RH गैर-संघनक | |||||
| भंडारण तापमान -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% RH गैर-संघनक | |||||
| आयाम[WxDxH] / वजन 700 x 823x 1800mm (27,6 x 32,4 x 71”) / 250kg (551 lbs) | |||||
| सुरक्षा वर्ग IP 55 | |||||
| रंग RAL 7035 | |||||
| डिजाइन मानक | |||||
| विद्युत सुरक्षा EN 60950-1, EN 62040-1 UPS सुरक्षा | |||||
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 भाग 15 EN 61000-6-1 /-2/-3/-4 |
|||||
| पर्यावरण ETSI EN 300 019: 2-1 (क्लास 1.2), 2-2 (क्लास 2.3) & 2-3 (क्लास 3.2) RoHS (2011/65/EU) और WEEE (2002/96/EC) अनुरूप | |||||
|
1) AC लोड की प्राथमिकता है। अधिकतमउपलब्धDC आउटपुट पावर और करंट 3) पर निर्भर करता है यदि DC वोल्टेज 43V से नीचे खींचा जाता है तो इनपुट करंट इस स्तर से ऊपर बढ़ सकता है तत्काल AC लोड और AC इनपुट वोल्टेज; यानी अधिकतम 10,9 kW/18,9 kW पूर्ण AC पावर और नाममात्र इनपुट 230V के लिएAC. 2) 40 - 45 VDC: कम प्रदर्शन - AC पर कोई पावर बूस्ट और बढ़ा हुआ वोल्टेज THD आउटपुट |
|||||

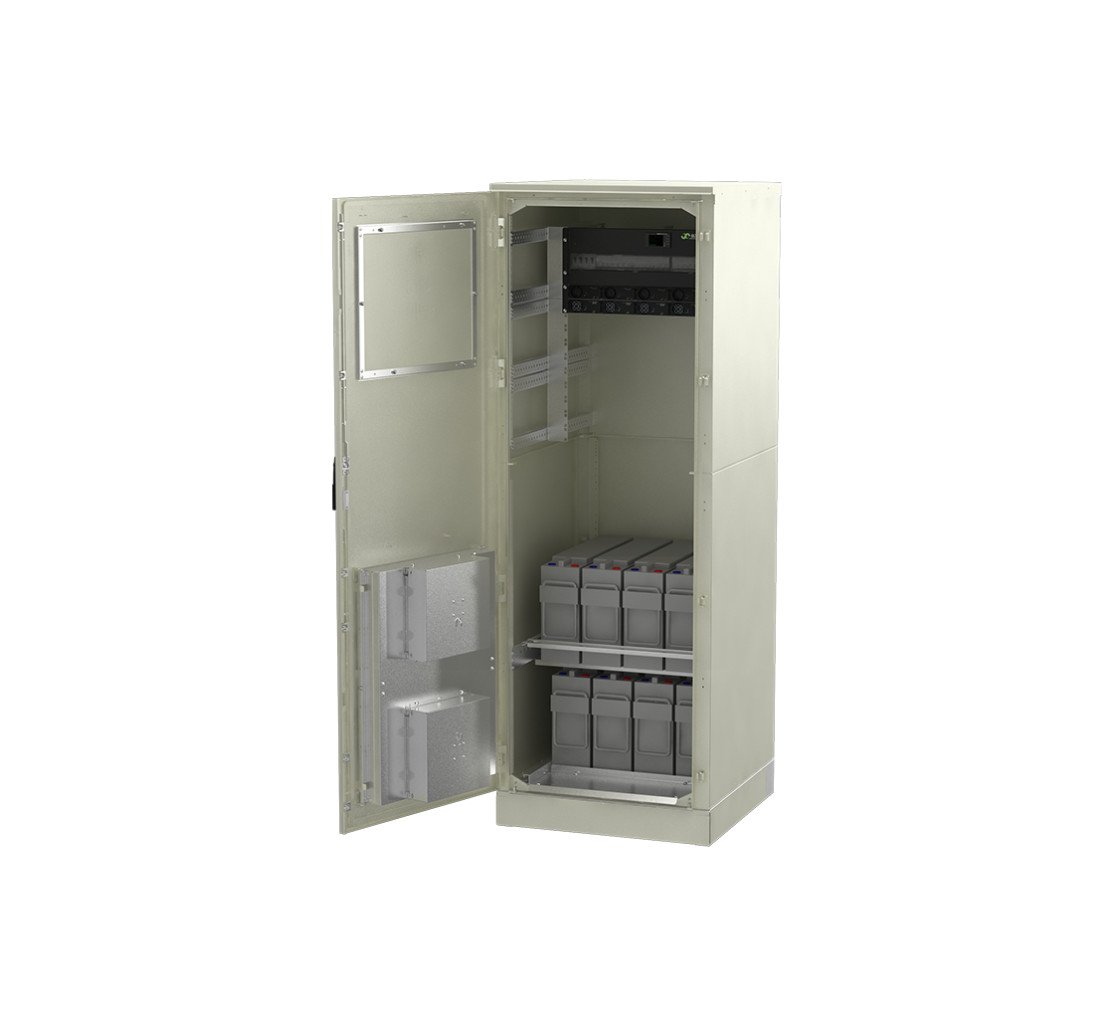

* एक ही कैबिनेट में AC और DC फीड के साथ आउटडोर रेक्टिवर्टर कैबिनेट (Eltek टाइप 3 कैबिनेट विभिन्न PowerCore के साथ)
