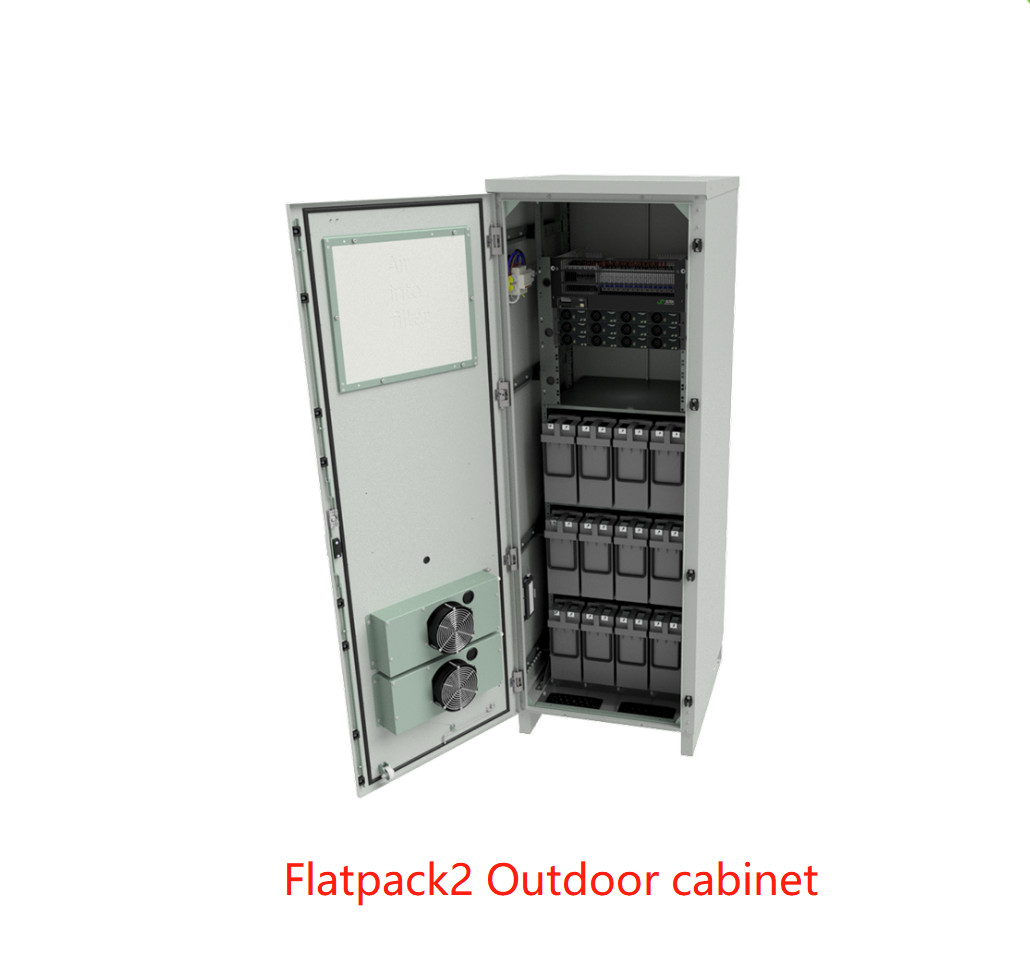

Eltek Flatpack2 36KW आउटडोर कैबिनेट, टाइप 4 एनक्लोजर के साथ -48Vdc 700A टेलीकॉम कैबिनेट (CTO31240.nnnn)
Eltek Flatpack2 36KW आउटडोर कैबिनेट, टाइप 4 एनक्लोजर के साथ -48Vdc 700A टेलीकॉम कैबिनेट (CTO31240.nnnn)
लागत प्रभावी डिज़ाइन, पावर डेंसिटी और विश्वसनीयता का संयोजन Flatpack2 को एक ऐसा उत्पाद परिवार बनाता है जो वास्तव में अलग दिखता है और बेजोड़ नेटवर्क उपलब्धता और पावर आउटपुट प्रदान करता है। हमारे टाइप 4 एनक्लोजर प्लेटफ़ॉर्म के साथ मिलकर, इसे विभिन्न अनुप्रयोगों के लिए डिज़ाइन किया गया है और IP55 की सुरक्षा वर्ग के साथ विशिष्ट आवश्यकता को पूरा करने के लिए तैयार किया जा सकता है।
l संपूर्ण आउटडोर सिस्टम
l स्मार्टपैक आर कंट्रोलर
l ईथरनेट पोर्ट के माध्यम से उन्नत नियंत्रण और निगरानी
l सुपर हाई एफिशिएंसी रेक्टिफायर
l हॉट प्लग करने योग्य मॉड्यूल
l 8x बैटरी ब्रेकर पोजीशन
l LVBD
l 16x लोड एमसीबी पोजीशन
l LVLD (वैकल्पिक)
l IP55
पैरामीटर:
| मॉडल | 36KW | ||||||||
|
पार्ट नंबर (कॉन्फ़िगर किया गया टेलीकॉम पावर सिस्टम) |
CTO31240.nnnn | ||||||||
|
|
|||||||||
| पावर मॉड्यूल | |||||||||
| रेक्टिफायर 1) | Flatpack2 48/3000 SHE | ||||||||
| इनपुट डेटा | |||||||||
| वोल्टेज (रेंज) / आवृत्ति | 85-264 VAC / 45-66 Hz | ||||||||
| AC मेन्स इनपुट कॉन्फ़िगरेशन | 3p400 VAC TN | ||||||||
| सर्ज सुरक्षा | SPD क्लास 2 | ||||||||
| कनेक्शन | टर्मिनल ब्लॉक, 35 मिमी2 अधिकतम | ||||||||
| आउटपुट डेटा | |||||||||
| वोल्टेज | -48 VDC | ||||||||
| लोड करंट (अधिकतम) | 700 A | ||||||||
| बैटरी वितरण | |||||||||
| बैटरी ब्रेकर पोजीशन की संख्या | 8x 100 A / 4x 125 A / 4x 200 A / 4x 250 A | ||||||||
| LVBD | 800 A | ||||||||
| लोड वितरण | |||||||||
| लोड एमसीबी पोजीशन की संख्या | 16x 18 मिमी (4x 18 मिमी + 8x 27 मिमी) | ||||||||
| LVLD (वैकल्पिक) | 150 A / 300 A / 500 A / 600 A | ||||||||
| लोड ब्रेकर प्रकार | DIN रेल माउंटेड, 18 मिमी और 27 मिमी चौड़ा | ||||||||
| नियंत्रण और निगरानी | |||||||||
| नियंत्रण और निगरानी इकाई 2) | स्मार्टपैक आर | ||||||||
| इनपुट | 6x डिजिटल इनपुट (बाहरी उपकरण की निगरानी के लिए) | ||||||||
| आउटपुट | 6x अलार्म रिले | ||||||||
| एनक्लोजर | |||||||||
| एनक्लोजर प्रकार 3) | आउटडोर टाइप 4 | ||||||||
| थर्मल प्रबंधन प्रणाली | फैन और फ़िल्टर: डुअल फैन कॉन्फ़िगरेशन | ||||||||
| फिनिश | आउटडोर पॉलिएस्टर कोटिंग, हल्का ग्रे RAL 7035 | ||||||||
| इंग्रेस सुरक्षा वर्ग | IP55 | ||||||||
| अन्य विशिष्टताएँ | |||||||||
| ऑपरेटिंग तापमान | -40 से +45°C [-40 से +113 °F] | ||||||||
| भंडारण तापमान | -40 से +85 °C [-40 से +185 °F] | ||||||||
| आयाम (W x D x H) | 705 x 831 x 2068 मिमी [27.8 x 32.7 x 81.4 इंच] | ||||||||
| वजन (मॉड्यूल को छोड़कर) | लगभग 168 किलो [370 पाउंड] | ||||||||
| केबल एंट्री | नीचे से एंट्री 2x FL-21 कट-आउट, विभिन्न केबल एंट्री ग्लैंड के साथ | ||||||||
| बैटरी ट्रे | वैकल्पिक बैटरी ट्रे जो 280 किलो तक बैटरी रखने में सक्षम हैं | ||||||||
| अन्य सामान्य विकल्प | डोर स्विच, हीटर, फ़िल्टर उपस्थिति और क्लॉग फ़िल्टर डिटेक्शन, दस्तावेज़ फ़ोल्डर, स्मोक डिटेक्टर, एसी सर्विस सॉकेट, सर्विस लाइट, पीसी शेल्फ | ||||||||
| डिजाइन मानक | |||||||||
| विद्युत सुरक्षा | IEC/EN 62368-1 | ||||||||
| EMC |
ETSI EN 300 386 v2.1.1:2016 EN 61000-6-2 /-4 |
||||||||
| पर्यावरण |
ETSI EN 300 019-2-1 (क्लास 1.2) /-2 (क्लास 2.3) /-3 (क्लास 4.1E) IEC 62040-5-3:2016 खंड 4.2 के अनुसार सामान्य ऑपरेटिंग स्थितियाँ। IEC 62040-5-3:2016 खंड 4.3 के अनुसार अन्य ऑपरेटिंग स्थितियों को सलाह दी जानी चाहिए |
||||||||
|
1) विवरण के लिए Flatpack2 रेक्टिफायर डेटाशीट देखें 2) विवरण के लिए स्मार्टपैक आर कंट्रोलर डेटाशीट देखें |
3) विवरण के लिए आउटडोर टाइप 4 डेटाशीट देखें | ||||||||
