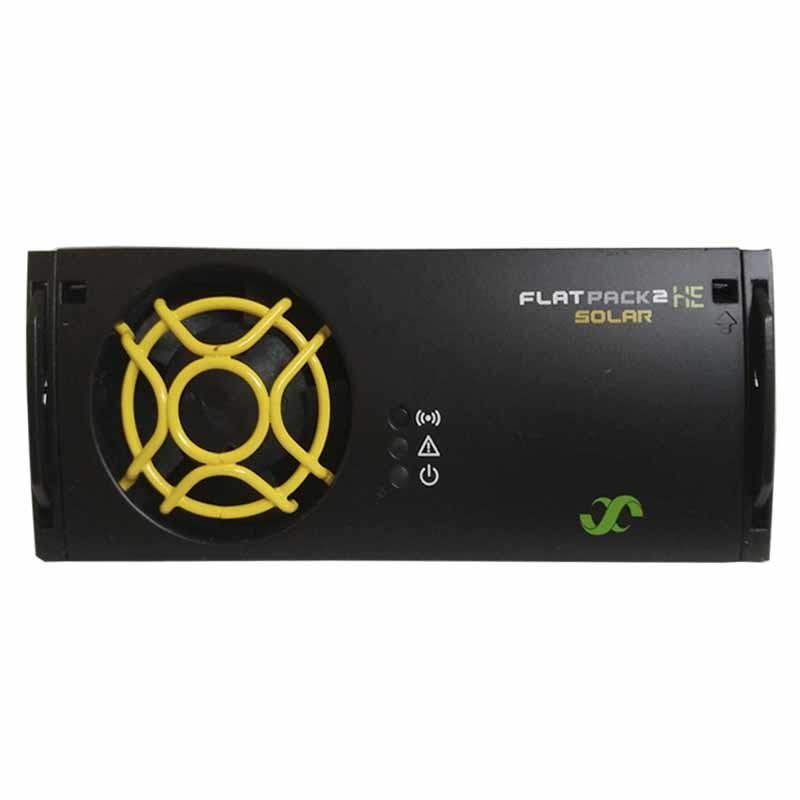

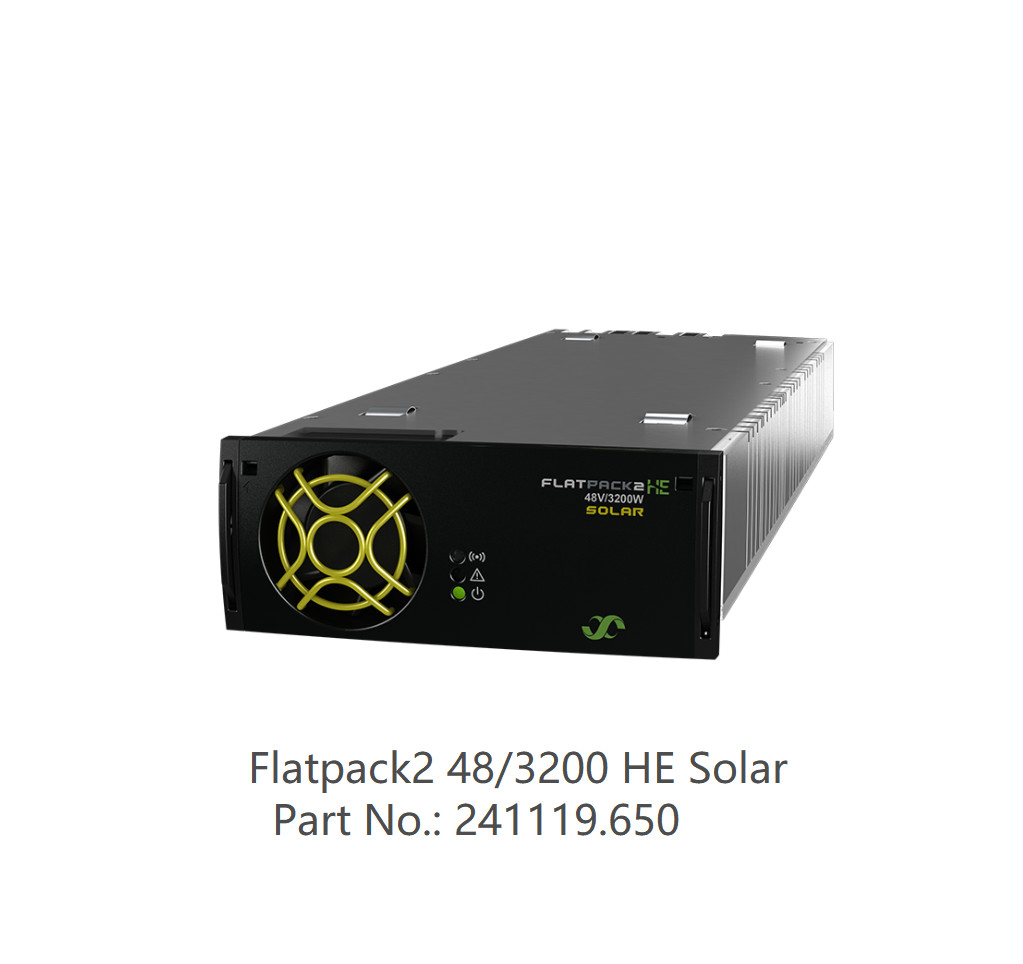

एलटेक सोलर चार्जर फ्लैटपैक2 48/3200 HE सोलर फ्लैटपैक2 HE सोलर 3200W फ्लैटपैक2 48V सोलर चार्जर (241119.650)
एलटेक सोलर चार्ज एक्सटेंशन किट 2U/3U शेल्फ के साथ फ्लैटपैक2 48/3200HE फ्लैटपैक2 48/1500HE (CTZ00000.1358)

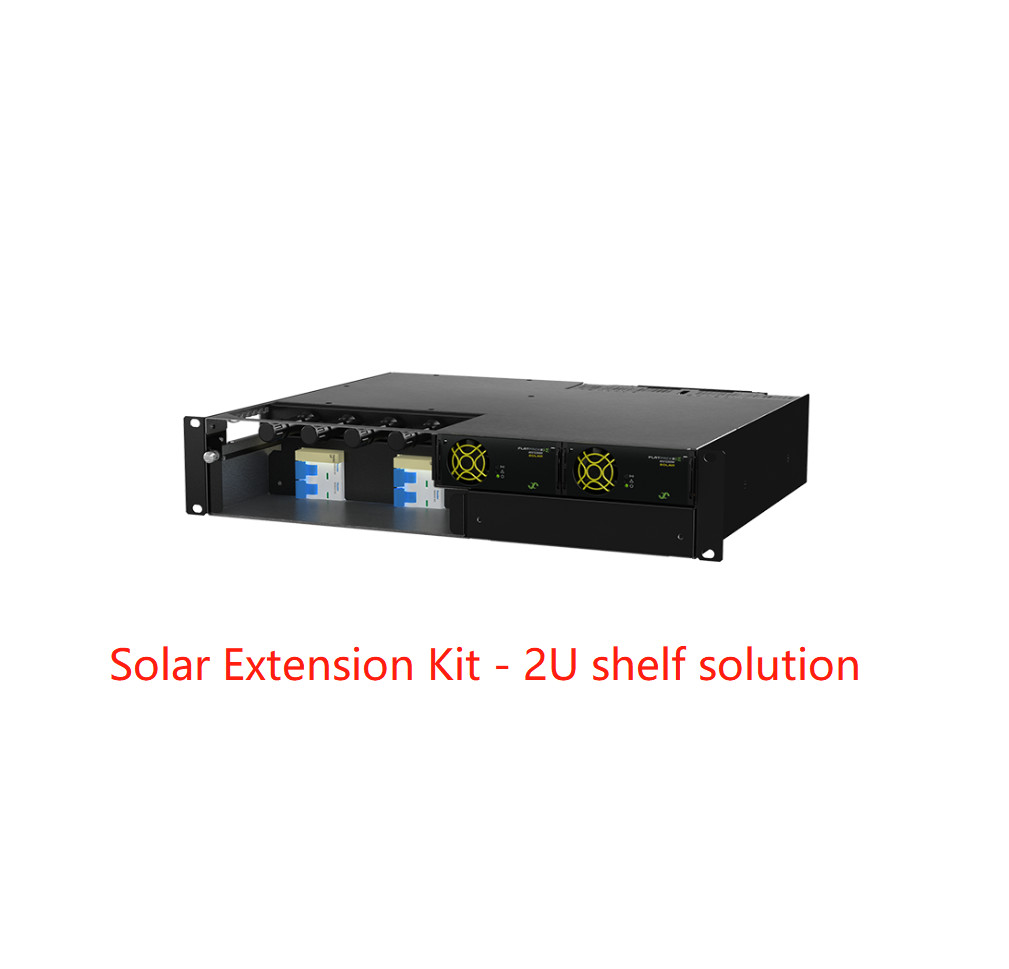

सौर विस्तार किट - 2 यू/3 यूशेल्फ समाधान
विशेष रूप से पीवी पैनलों, सेवा स्विच और वैकल्पिक एसपीडी के केबलों के लिए एमसी 4 कनेक्टरों के साथ डिज़ाइन किया गया।सामने और पीछे MC4 कनेक्शन तंत्र दोनों बाहरी और इनडोर बाड़े में आसानी से साइट पर स्थापना के लिए सक्षम बनाता है.
मुख्य विशेषताएं
पैरामीटरः
| मॉडल | 2U सोलर एक्सट. किट | 3U सोलर एक्सट. किट | ||||
| भाग संख्या | CTZ00000.1358 | CTZ00000.1255 | ||||
| पावर मॉड्यूल | ||||||
| फ्लैटपैक2 सौर चार्जर 1) | Flatpack2 48/3200 HE सौर | |||||
| अधिकतम दक्षता | ९७% | |||||
| मॉड्यूल की अधिकतम संख्या | 2pcs तक | 4 पीसी तक | ||||
| इनपुट डेटा (सोलर चार्जर) | ||||||
| वोल्टेज (कार्य सीमा) | 85-420 वीडीसी | |||||
| वोल्टेज (एमपीपीटी रेंज) 2) | 100-380 वीडीसी | |||||
| वोल्टेज (स्टार्ट-अप) | 150 वीडीसी | |||||
| अधिकतम धारा | 20.3 एडीसी | |||||
| सुरक्षा | फ्यूज, अस्थायी सुरक्षा के लिए वैरिस्टोर, उलट ध्रुवीयता, बंद जब VIN बहुत कम है, प्रारंभ के दौरान पृथ्वी गलती की जाँच | |||||
| पीवी कनेक्शन पैनल | ||||||
| पीवी सरणी के लिए सेवा स्विच | 2 पीसी 2-पोल | 4 पीसी 2-पोल | ||||
| MC4 कनेक्टर | 4 पीसी (2 पीसी प्रति एक पीवी सरणी | ) 8 पीसी (2 पीसी प्रति एक पीवी सरणी) | ||||
| डीसी एसपीडी (वैकल्पिक) | 2 पीसी तक (प्रकार 1+2) | 4 पीसी तक (प्रकार 2) | ||||
| आउटपुट DATA | ||||||
| वोल्टेज (डिफ़ॉल्ट) | 53.5 वीडीसी | |||||
| वोल्टेज (समायोज्य सीमा) | 42 3) - 57.6 वीडीसी | |||||
| अधिकतम शक्ति, VIN ≥ 170 VDC | 6400 W | 12800 W | ||||
| अधिकतम करंट, @VOUT = 48 VDC | 133 ए | 266 ए | ||||
| सुरक्षा | ओवरवोल्टेज बंद, शॉर्ट सर्किट सबूत, उच्च तापमान, गर्म प्लग-इन inrush वर्तमान सीमित | |||||
| अन्य विनिर्देश | ||||||
| अलार्म (लाल एलईडी) | उच्च और निम्न तापमान बंद, कनवर्टर विफलता, आउटपुट पर ओवरवोल्टेज बंद, प्रशंसक विफलता, निम्न वोल्टेज अलार्म, CAN बस विफलता | |||||
| चेतावनी (पीला एलईडी) | कम इनपुट वोल्टेज, पावर दर मोड में कनवर्टर, रिमोट करंट सीमा सक्रिय, इनपुट वोल्टेज सीमा से बाहर, ओवरवोल्टेज पर चमकती | |||||
| सामान्य (हरी एलईडी) | इनपुट और आउटपुट ठीक है | |||||
| परिचालन तापमान | -40 से +75 °C [-40 से +167 °F] 3) | |||||
| भंडारण तापमान | -40 से +85 °C [-40 से +185 °F] | |||||
| आयाम (W x D x H) 5) |
482 x 384 x 89 (2U) मिमी [19 x 15.1 x 3.5 इंच] |
482 x 384 x 133 (3U) मिमी [19 x 15.1 x 5.3 इंच] |
||||
| वजन (मॉड्यूल को छोड़कर) | लगभग 7 किलो | लगभग 10 किलोग्राम | ||||
| डिजाइन मानक | ||||||
| विद्युत सुरक्षा | EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020, एन 62109-1:2010/-2:2011 | |||||
| ईएमसी |
ईटीएसआई एन 300 386 v1.3.2 एन 61000-6-1:2019, EN 61000-6-2:2019, EN 61000-6-3:2007/A1:2011/AC:2012, एन 61000-6-4:2019 |
|||||
| पर्यावरण |
ईटीएसआई एन 300 019-2-1 v2.3.1:2017 (वर्ग 1.2) ईटीएसआई एन 300 019-2-2 v2.4.1:2017 (वर्ग 2.3) ईटीएसआई एन 300 019-2-3 v2.4.1:2015 (वर्ग 3.2) ईटीएसआई एन 300 132-2 v2.6.1:2019 आईईसी 62040-5-3:2016 खंड 4 के अनुसार सामान्य संचालन स्थितियां।2. अन्य परिचालन स्थितियाँ IEC 62040-5-3:2016 खंड 4 के अनुसार।3, सूचित किया जाना चाहिए |
|||||
|
1) विवरण के लिए Flatpack2 सौर चार्जर डेटाशीट देखें 2) नाममात्र आउटपुट वोल्टेज पर। एमपीपीटी 100V तक काम करेगा, लेकिन अधिकतम इनपुट करंट सीमा अधिकतम आउटपुट पावर को कम करेगी 3) स्टैंडबाय/परीक्षण संचालन (VOUT < 48 VDC) VIN > 250 VDC के लिए सीमित 4) +45 से +75 °C [+113 से +167 °F] के साथ घटाया गया प्रदर्शन 5) कैबिनेट की न्यूनतम गहराई 400 मिमी [15.7 इंच] है |
||||||
