Eltek सोलर एक्सटेंशन किट 3U शेल्फ मैक्स PV क्षमता 6.4KW या 12.8KW Flatpack2 48/1500HE सोलर (CTZ00000.1255) के साथ
आवेदन पत्र :
एल फ्लैटपैक2 वह एमपीपीटी के साथ सौर
एल गर्म प्लग करने योग्य मॉड्यूल
एल अर्थ फॉल्ट डिटेक्शन
एल मैक्स पीवी क्षमता 6.4 किलोवाट (2 यू) या 12.8 किलोवाट (3 यू)
एल पीवी कनेक्शन पैनल
एल एमसी4 कनेक्टर
एल सेवा स्विच

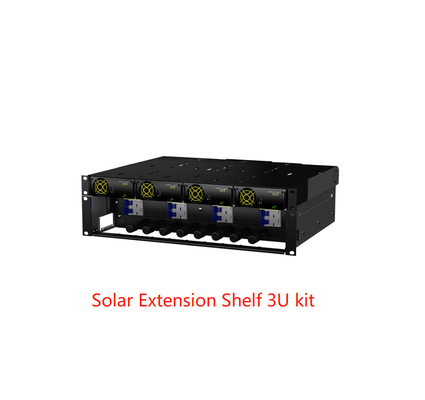

सौर विस्तार किट - 3यू शेल्फ समाधान
पीवी पैनल, सर्विस स्विच और वैकल्पिक एसपीडी से केबल के लिए एमसी4 कनेक्टर के साथ विशेष रूप से डिज़ाइन किया गया।फ्रंट और रियर MC4 कनेक्शन मैकेनिज्म बाहरी और इनडोर दोनों बाड़ों में आसान ऑन-साइट इंस्टॉलेशन को सक्षम बनाता है।
प्रमुख विशेषताऐं:
MPPT . के साथ Flatpack2 HE सोलर
हॉट प्लग करने योग्य मॉड्यूल
पृथ्वी दोष का पता लगाना
अधिकतम पीवी क्षमता12.8kW
पीवी कनेक्शन पैनल
MC4 कनेक्टर
सेवा स्विच
डीसी एसपीडी टाइप 2 (विकल्प)
पैरामीटर:
| नमूना | 2यू सौर एक्सटेंशन।किट | 3यू सौर एक्सटेंशन।किट | ||||
| भाग संख्या | CTZ00000.1358 | CTZ00000.1255 | ||||
| पावर मॉड्यूल | ||||||
| Flatpack2 सोलर चार्जर 1) | Flatpack2 48/3200 HE Solar | |||||
| पीक दक्षता | 97% | |||||
| अधिकतम संख्यामॉड्यूल का | 2 पीसी तक | 4 पीसी तक | ||||
| इनपुट डेटा (सौर चार्जर) | ||||||
| वोल्टेज (ऑपरेटिंग रेंज) | 85-420 वीडीसी | |||||
| वोल्टेज (एमपीपीटी रेंज) 2) | 100-380 वीडीसी | |||||
| वोल्टेज (स्टार्ट-अप) | 150 वीडीसी | |||||
| अधिकतम करंट | 20.3 एडीसी | |||||
| संरक्षण | फ्यूज, क्षणिक सुरक्षा के लिए वैरिस्टर, उलट ध्रुवता, वीआईएन बहुत कम होने पर शटडाउन, स्टार्ट-अप के दौरान अर्थ फॉल्ट की जांच | |||||
| पीवी कनेक्शन पैनल | ||||||
| पीवी सरणियों के लिए सेवा स्विच | 2 पीसी 2-पोल | 4 पीसी 2-पोल | ||||
| MC4 कनेक्टर | 4 पीसी (एक पीवी सरणी प्रति 2 पीसी .) | ) 8 पीसी (एक पीवी सरणी प्रति 2 पीसी) | ||||
| डीसी एसपीडी (विकल्प) | 2 पीसी तक (टाइप 1+2) | 4 पीसी तक (टाइप 2) | ||||
| उत्पादित आंकड़े | ||||||
| वोल्टेज (डिफ़ॉल्ट) | 53.5 वीडीसी | |||||
| वोल्टेज (समायोज्य सीमा) | 42 3) - 57.6 वीडीसी | |||||
| अधिकतम शक्ति, वीआईएन ≥ 170 वीडीसी | 6400 डब्ल्यू | 12800 डब्ल्यू | ||||
| अधिकतम करंट, @VOUT = 48 VDC | 133 ए | 266 ए | ||||
| संरक्षण | ओवरवॉल्टेज शटडाउन, शॉर्ट सर्किट प्रूफ, हाई टेम्परेचर, हॉट प्लग-इन इनरश करंट लिमिटिंग | |||||
| अन्य निर्दिष्टीकरण | ||||||
| अलार्म (लाल एलईडी) | उच्च और निम्न तापमान शटडाउन, कनवर्टर विफलता, आउटपुट पर ओवरवॉल्टेज शटडाउन, फैन विफलता, कम वोल्टेज अलार्म, बस विफलता कर सकते हैं | |||||
| चेतावनी (पीला एलईडी) | कम इनपुट वोल्टेज, पावर डेरेट मोड में कन्वर्टर, रिमोट करंट लिमिट सक्रिय, इनपुट वोल्टेज रेंज से बाहर, ओवरवॉल्टेज पर फ्लैशिंग | |||||
| सामान्य (हरा एलईडी) | इनपुट और आउटपुट ठीक | |||||
| परिचालन तापमान | -40 से +75 डिग्री सेल्सियस [-40 से +167 डिग्री फारेनहाइट] 3) | |||||
| भंडारण तापमान | -40 से +85 °C [-40 से +185 °F | |||||
| आयाम (डब्ल्यू एक्स डी एक्स एच) 5) |
482 x 384 x 89 (2यू) मिमी [19 x 15.1 x 3.5 इंच] |
482 x 384 x 133 (3यू) मिमी [19 x 15.1 x 5.3 इंच] |
||||
| वजन (मॉड्यूल को छोड़कर) | लगभग 7 किलो [15 पाउंड] | लगभग 10 किलो [22 पाउंड] | ||||
| डिजाइन मानक | ||||||
| विद्युत सुरक्षा | EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020, EN 62109-1:2010/-2:2011 | |||||
| ईएमसी |
ईटीएसआई एन 300 386 v1.3.2 एन 61000-6-1:2019, एन 61000-6-2:2019, ईएन 61000-6-3:2007/ए1:2011/एसी:2012, एन 61000-6-4:2019 |
|||||
| पर्यावरण |
ईटीएसआई एन 300 019-2-1 v2.3.1:2017 (कक्षा 1.2) ईटीएसआई एन 300 019-2-2 v2.4.1:2017 (कक्षा 2.3) ईटीएसआई एन 300 019-2-3 v2.4.1:2015 (कक्षा 3.2) ईटीएसआई एन 300 132-2 v2.6.1:2019 आईईसी 62040-5-3:2016 क्लॉज 4.2 के अनुसार सामान्य परिचालन स्थितियां।आईईसी 62040-5-3:2016 क्लॉज 4.3 के अनुसार अन्य परिचालन स्थितियों की सलाह दी जानी चाहिए |
|||||
|
1) विवरण के लिए Flatpack2 सोलर चार्जर डेटाशीट देखें 2) नाममात्र आउटपुट वोल्टेज पर।एमपीपीटी 100 वी तक काम करेगा, लेकिन अधिकतम इनपुट वर्तमान सीमा अधिकतम आउटपुट पावर को कम कर देगी 3) स्टैंड-बाय / टेस्ट ऑपरेशन (VOUT <48 VDC) VIN> 250 VDC के लिए सीमित है 4) +45 से +75 डिग्री सेल्सियस [+113 से +167 डिग्री फ़ारेनहाइट] डी-रेटेड प्रदर्शन के साथ 5) अनुशंसित न्यूनतम कैबिनेट गहराई 400 मिमी [15.7 इंच] है |
||||||
