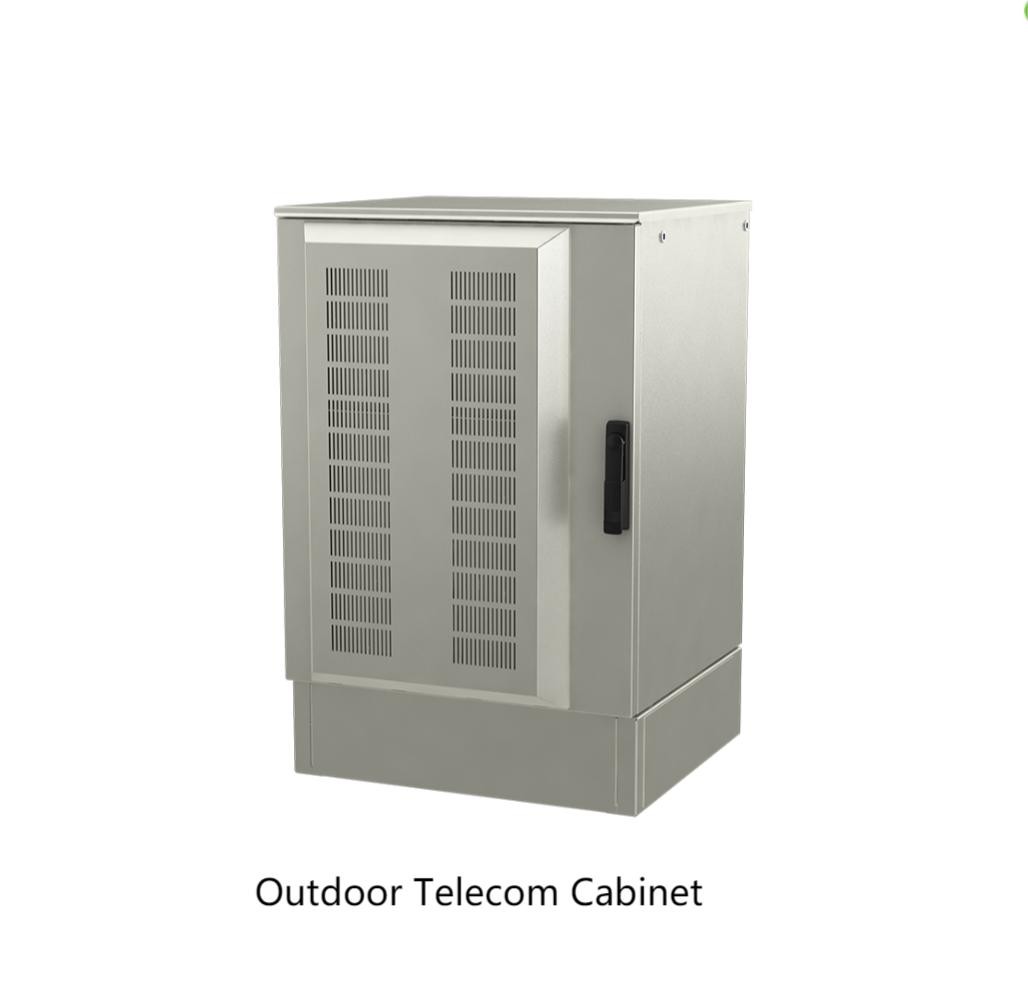

एलटेक आउटडोर संलग्नक प्रकार 2 दूरसंचार कैबिनेट आउटडोर कैबिनेट डीसी दूरसंचार बिजली कैबिनेट के लिए 19 इंच उपकरण स्थान
टाइप 2 कैबिनेट प्लेटफार्म विभिन्न अनुप्रयोगों के लिए डिज़ाइन किया गया है और आपकी विशिष्ट आवश्यकताओं के अनुरूप बनाया जा सकता है। कैबिनेट बिजली, बैटरी और दूरसंचार / औद्योगिक उपकरणों के लिए उपयुक्त है,सभी एक मजबूत पैकेज में एकीकृत.
मुख्य विशेषताएं:
आवेदनः
| मॉडल | 15U | 22U | ||
| भौतिक विनिर्देश | ||||
| बाहरी ऊंचाई | 743 मिमी (29,3 ¢) 1047,5 मिमी (41,2 ¢) | |||
| बाहरी चौड़ाई | 586 मिमी (23,1 ′′) 586 मिमी (23,1 ′′) | |||
| बाहरी गहराई * | 543 मिमी (21,4 ′′) 543 मिमी (21,4 ′′) | |||
| शुद्ध भार* | 20 किलोग्राम (44 पाउंड) 24 किलोग्राम (52,9 पाउंड) | |||
| उपयोग करने योग्य माउंटिंग ऊंचाई | 12 यू (533 मिमी / 21,0 ′′) 19 यू (844 मिमी / 33 ′′) | |||
| * जानकारी में थर्मल प्रबंधन विकल्प नहीं है | ||||
| थर्मल प्रबंधन विकल्प! | ||||
|
प्रशंसक और फ़िल्टर समाधान - शीतलन क्षमता (AT=10°C पर) - प्रशंसक विनिर्देश - पंखे की गति नियंत्रण - फिल्टर विनिर्देश - भौतिक जानकारी |
700W 48Vdc / 76W / IP44 तापमान विनियमित प्रगतिशील डंप फ़िल्टर; 0,1 मीटर2फ़िल्टर वर्ग F5 (EN 779) कैबिनेट की गहराई में 53 मिमी (2,1 ′′) जोड़ता है, कैबिनेट वजन में 8,4 किलोग्राम (18.5 पाउंड) जोड़ता है। |
|||
|
वातानुकूलन इकाई (एसी संचालित) - शीतलन क्षमता (35°C/35°C पर) - हीटिंग क्षमता - शक्ति इनपुट - भौतिक जानकारी |
50Hz पर 570W / 60Hz पर 645W 500W अंतर्निहित 230Vac +/-10%, 50/60HZ कैबिनेट गहराई में 263 मिमी (10,4 ′′) जोड़ता है, कैबिनेट वजन में 28,4 किलोग्राम (62,6 पाउंड) जोड़ता है। |
|||
|
एयर कंडीशनिंग यूनिट (सीडी संचालित) - शीतलन क्षमता (35°C/35°C पर) - हीटिंग क्षमता - शक्ति इनपुट - भौतिक जानकारी |
520W 500W अंतर्निहित 48Vdc नाममात्र (46Vdc - 56Vdc) कैबिनेट की गहराई में 212 मिमी (8,3 ′′) जोड़ता है, कैबिनेट वजन में 23 किलोग्राम (50,7 पाउंड) जोड़ता है। |
|||
| सभी मॉडल | ||||
| निर्माण विनिर्देश | ||||
|
त्वचा सामग्री फ्रेम सामग्री पाउडर-कोट पेंट इन्सुलेशन |
1,5 मिमी (0,06") मोटी एल्यूमीनियम (हल्के वजन, संक्षारण प्रतिरोधी) जस्ती स्टील आउटडोर पॉलिएस्टर हल्का ग्रे RAL 7035 कोटिंग बंद सेल इन्सुलेशन (वैकल्पिक) |
|||
| रेल माउंटिंग पैटर्न | केज नट्स के लिए छेद के साथ ईआईए मानक | |||
| अभिविन्यास | 19 ̊ माउंट | |||
| दरवाजे के विनिर्देश | ||||
| लटकन | दो बिंदु लॉक, वैकल्पिक यूरो लॉक सिलेंडर के साथ | |||
| गास्केट | आउटडोर उपयोग के लिए यूएल रेटेड | |||
| दरवाज़ा रोकें/दरवाज़ा रुकें | रखरखाव के दौरान दरवाजे को पकड़ने के लिए पवन ताला (120°) | |||
| विभिन्न विनिर्देश और विकल्प | ||||
| केबल ग्रंथि | नीचे केबल lx FL21 के माध्यम से पहुँच काट दिया | विभिन्न विकल्प उपलब्ध | ||
| बैटरी ट्रे |
19 ¢ ट्रे (s) अंतरिक्ष (डब्ल्यू x डी): 448,5 मिमी x 398 मिमी (17,6 ¢ x 15,6 ¢) अधिकतम 150 किलोग्राम (330 पाउंड) वजन भार |
प्रत्येक ट्रे का वजन 2,1kg (4,6lbs) है | ||
| ग्राउंड बार | 19 पर 4xM6 सम्मिलनnरेल, बाएं/दाएं | |||
| हीटर | वैकल्पिक 500W | किट का वजन 1,3 किलोग्राम है | ||
| पलिथ |
वैकल्पिक 152 मिमी (6 ′′) ऊँचा आधार। पैर का निशान (W x D): 579 मिमी x 517 मिमी (22,8 ¢ x 20,4 ¢) |
वजन 7,6 किलोग्राम (16,7 पाउंड) | ||
| माउंटिंग ब्रैकेट |
स्टेनलेस स्टील की दीवार या पोल ध्रुव व्यास 0 60-115 मिमी अधिकतम 200 किलोग्राम (441 पाउंड) वजन भार |
वजन 11 किलोग्राम (24,2 पाउंड) | ||
| कान उठाना | 4 हटाने योग्य शीट धातु के कान 4x M8 बोल्ट से जुड़े हुए हैं | |||
| पैकेजिंग जानकारी | लकड़ी के पैलेट पर खड़ी स्थिति में किए गए शिपमेंट | वजन 7 किलो है | ||
| डिजाइन मानक | ||||
| विद्युत | IEC 60950, UL 60950*, CAN CSA-C22.2 No. 60950-1-03 (इंस्टॉल किए गए उपकरण के आधार पर) | |||
| ईएमसी | ETSI EN 300 386 V.l.3.1, EN 61000-6-3, EN 61000-6-2 | |||
| पर्यावरण | ETS 300 019, प्रवेश सुरक्षाः EN 60529 IP55 | |||
| डॉक234747.DS3-revl0 | विनिर्देश बिना सूचना के बदल सकते हैं | |||

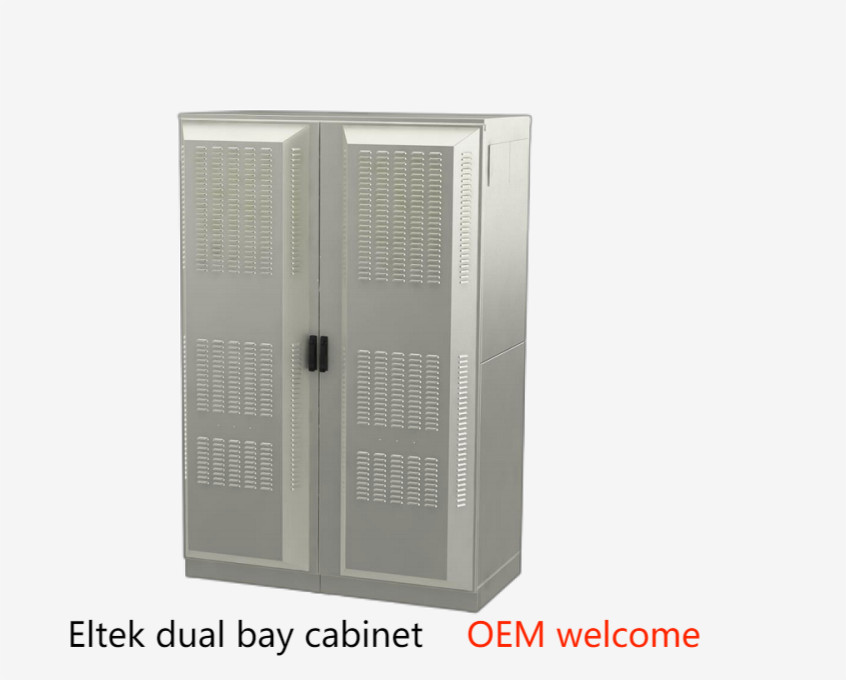

OEM ग्राहकों के लिए डिजाइन
परियोजना का मामला:
