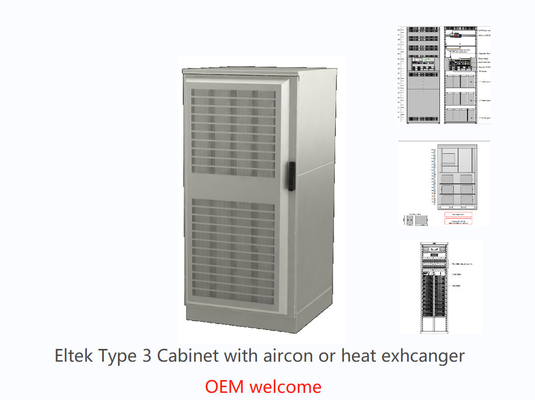

Eltek टाइप 3 आउटडोर कैबिनेट सिस्टम आउटडोर पावर कैबिनेट 1.2m / 1.5m / 1.8 m / 2m / 2.2 ऊंचाई एयरकॉन के साथ
टाइप 2 कैबिनेट प्लेटफॉर्म को विभिन्न प्रकार के अनुप्रयोगों के लिए डिज़ाइन किया गया है और इसे आपकी विशिष्ट आवश्यकताओं के अनुरूप बनाया जा सकता है।कैबिनेट बिजली, बैटरी और दूरसंचार/औद्योगिक उपकरणों के लिए उपयुक्त है, सभी एक मजबूत पैकेज में एकीकृत हैं।

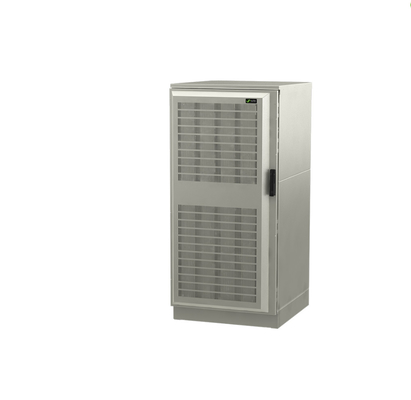

Eltek टाइप 3 कैबिनेट प्लेटफॉर्म विभिन्न प्रकार के अनुप्रयोगों के लिए डिज़ाइन किया गया है और इसे आपकी विशेष मांगों से लैस किया जा सकता है।कैबिनेट बिजली, बैटरी और दूरसंचार या औद्योगिक उपकरणों के लिए उपयुक्त है।सभी एक पैकेज में एकीकृत।

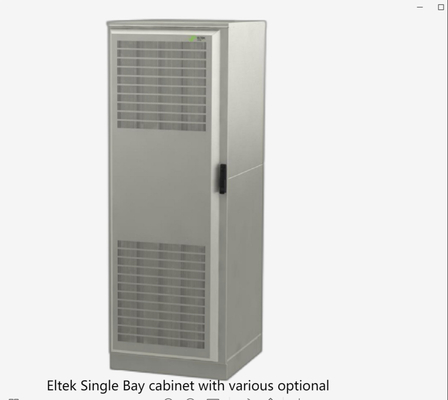

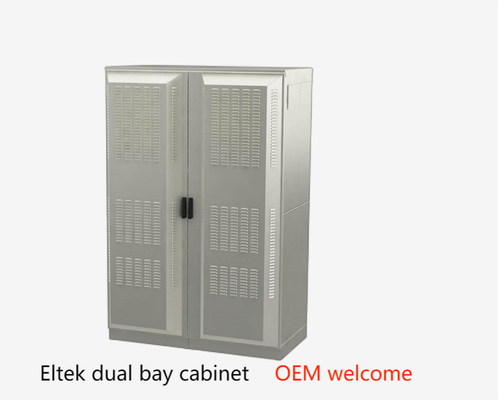

समाधान में एक अद्वितीय क्यूब डिग्न होता है जो कैबिनेट की विभिन्न ऊंचाइयों को लचीलापन देता है।उदाहरण के लिए, इसमें 1.2m,1.5m,1.8m.2m और 2.2m शामिल हैं।सिंगल बे कैबिनेट, डुअल चेंबर कैबिनेट और डुअल बे कैबिनेट के साथ, इन सभी को हीट एक्सचेंजर या एयरकॉन कूलिंग से जोड़ा जा सकता है।
आवेदन पत्र:
टाइप 3 कैबिनेट दूरसंचार और औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है जैसा कि नीचे दिया गया है:
टाइप 3 आउटडोर कैबिनेट कॉन्फ़िगरेशन
| नमूना | 1.2 मीटर | 1.5m | 1.8 एम | 2.0m | 2.2 मी |
| भौतिक विशिष्टता | |||||
| चौड़ाई (मिमी) | 700 | 700 | 700 | 700 | 700 |
| गहराई (मिमी) | 770 | 770 | 770 | 770 | 770 |
| वजन (किग्रा) | 68.6 किग्रा | 94 किग्रा | 100 किलो | 102.5 | 105 किग्रा |
| रैकस्पेस | 21यू | 28यू | 34यू | 39यू | 44यू |
| उपरोक्त जानकारी में एयर कूलिंग और पावर कोर शामिल नहीं है | |||||
| थर्मल प्रबंधन वैकल्पिक | |||||
| ठंडा करने की क्षमता | 2000W | ||||
| पंखा और फिल्टर | सिंगल या डुअल फैन (ओपिटोनल) | ||||
| प्रशंसक युक्ति। | 48Vdc / 100W / IP44 | ||||
| पंखे की गति नियंत्रण | अस्थायी।विनियमित; आसान परिवर्तन इनलेट फ़िल्टर;आसान परिवर्तन आउटलेट फ़िल्टर | ||||
| भौतिक युक्ति। | कैबिनेट में एकीकृत | ||||
| निर्माण युक्ति। | |||||
| सामग्री | जस्ती इस्पात | ||||
| स्पलैश गार्ड | कम गति वाले एयरफ्लो को सुनिश्चित करने के लिए बड़े उद्घाटन के साथ एल्यूमीनियम बनाया गया | ||||
| हीटर (एस) | वैकल्पिक एक या दो हीटर | ||||
| फ़िल्टर का पता लगाना | वैकल्पिक | ||||
| वातानुकूलन इकाई | |||||
| पावर इनपुट | एसी-एसीयू, 0.57 किलोवाट | ||||
| पावर इनपुट | 230Vac 50/60 हर्ट्ज | 230Vac 50/60 हर्ट्ज | 48Vdc नाममात्र | 48Vdc नाममात्र | |
| ठंडा करने की क्षमता | 570W@50hz | 2000W | 520W | 2000W | |
| तापन क्षमता | 500W | 1000 वाट | 500W | 600W | |
| हाइब्रिड कूलिंग यूनिट | एक्टिव कूलिंग/फ्री कूलिंग सॉल्यूशंस (एसी या एफसी) | ||||
| निर्माण युक्ति। | |||||
| त्वचा सामग्री | 1.5 मिमी मोटी इलेक्ट्रो-जस्ती स्टील (जंग प्रतिरोधी) | ||||
| फ्रेम सामग्री | जस्ती इस्पात | ||||
| पावर कोट पेंट | बाहरी पॉलिएस्टर (लाइट ग्रे RAL7035 कोटिंग) | ||||
| इन्सुलेशन | बंद सेल इन्सुलेशन | ||||
| रेल युक्ति | |||||
| संविधान | जस्ती इस्पात | ||||
| बढ़ते पैटर्न | पिंजरे के नट / वैकल्पिक M5 या M6 किट के लिए छेद के साथ EIA मानक | ||||
| बढ़ते | OEM के लिए 19 इंच माउंटिंग / 23 इंच माउंटिंग | ||||
| केबल प्रविष्ट | नीचे केबल का उपयोग | ||||
| पावर कोर का संबंधित विन्यास | |||||
| मुख्य शक्ति | CTO20808S.XXX या वैकल्पिक | ||||
| रेक्टिफायर्स | FP2 48/2000HE या FP2 48/3000HE या वैकल्पिक | ||||
| नियंत्रक | स्मार्टपैक एस पैनल / स्मार्टपैक 2 आदि। | ||||
OEM ग्राहकों के लिए डिजाइन
परियोजना का मामला:
