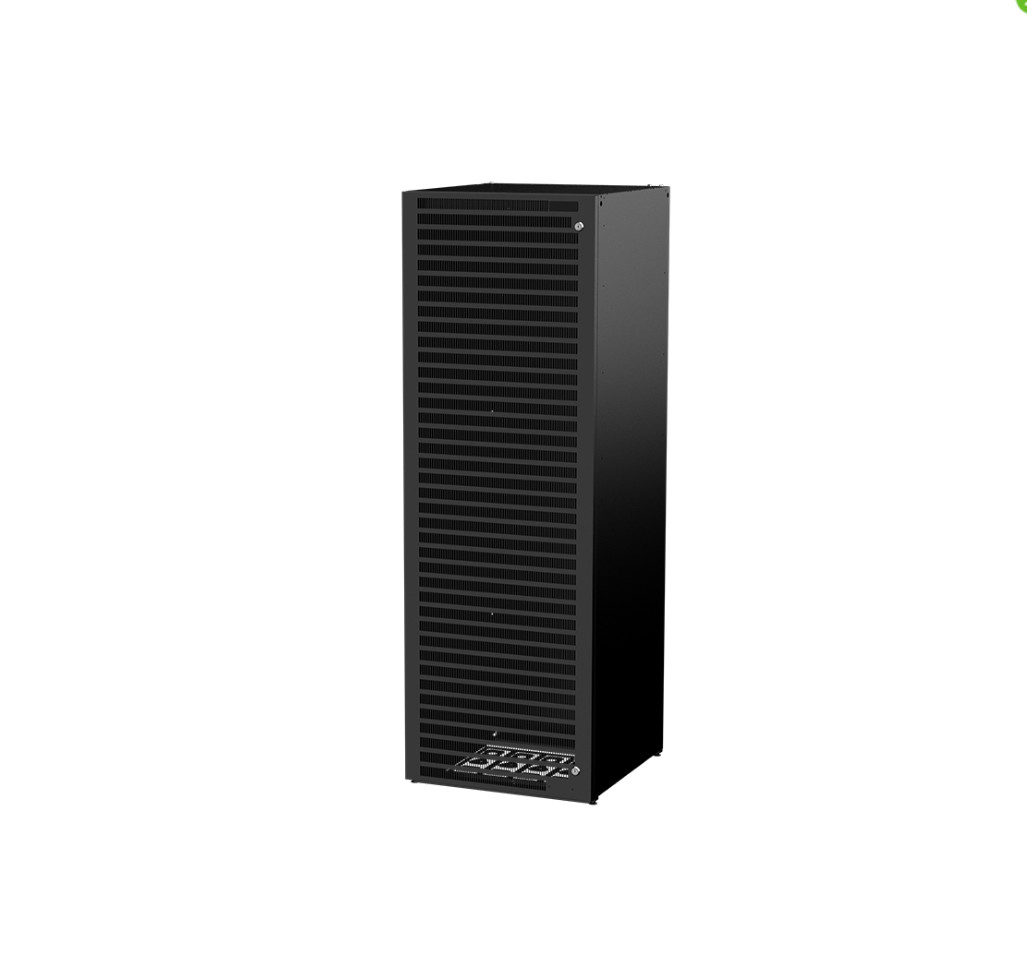

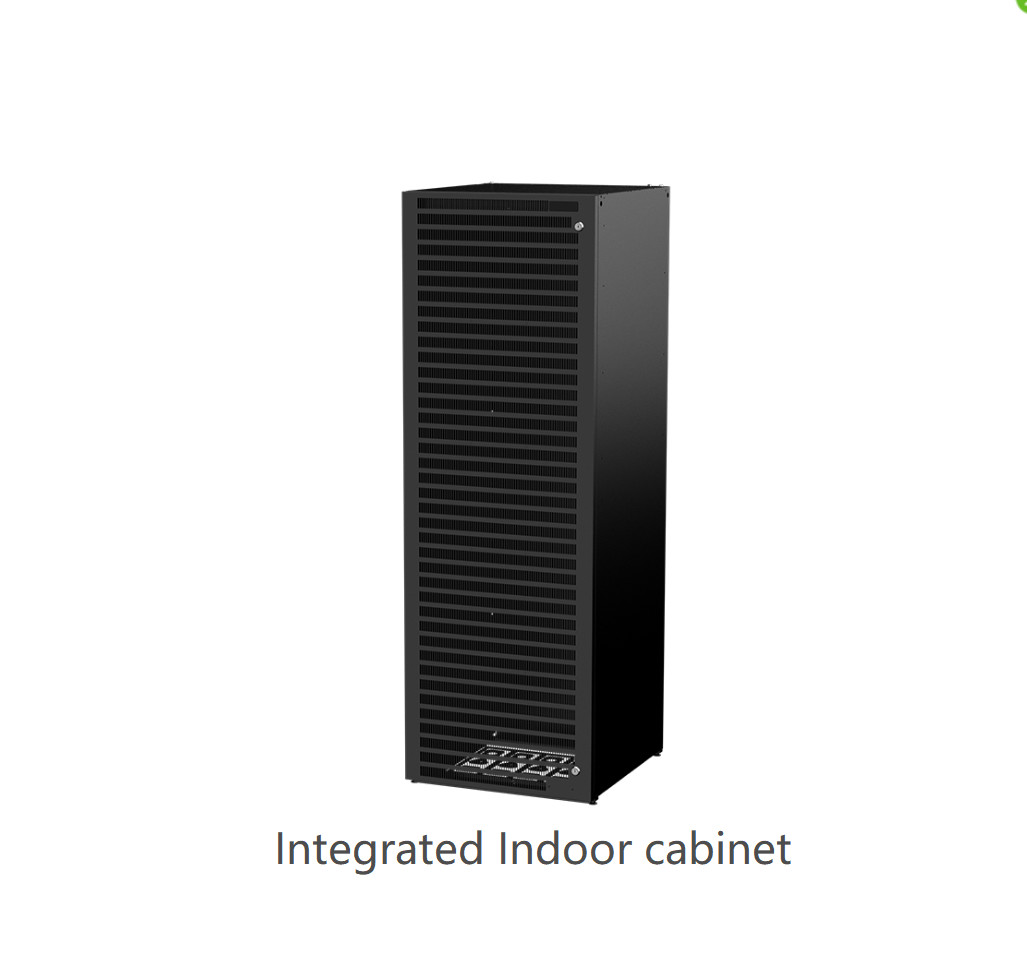

Eltek Design Telcom Enclosure इंडोर फ्रेम कैबिनेट असेंबली टेलीकॉम कैबिनेट इनडोर कैबिनेट
इंटीग्रेटेड फ्रेम कैबिनेट (IFC) परिवार को इनडोर अनुप्रयोगों के लिए विकसित किया गया है, जिसमें सुव्यवस्थित असेंबली, बहु-कार्यात्मक उपयोग और वैकल्पिक रूप से फ्लैटपैक परिवहन पर ध्यान केंद्रित किया गया है।
अनुप्रयोग:
कैबिनेट को बैटरी के साथ या उसके बिना, केबल प्रबंधन पर विशेष ध्यान देने के साथ, इनडोर दूरसंचार अनुप्रयोगों के लिए चुनौतीपूर्ण आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।
वैकल्पिक
|
0,7m 1,0m 1,2m 1,5m 1,8m 2,0m 2,2m मॉडल W600xD400 W600xD400 W600xD600 W600xD600 W600xD400 W600xD400 W600xD600l W600xD600 W600xD600 |
| ऊँचाई 714 मिमी 1025 मिमी 1203 मिमी 1465 मिमी 1780 मिमी 1960 मिमी 2180 मिमी |
| चौड़ाई596mm 596mm 596mm 596mm 596mm 596mm 596mm |
| दरवाजे के बिना गहराई 407 मिमी 407 मिमी 607 मिमी 607 मिमी 407/607 मिमी 407/607 मिमी 607 मिमी |
| वज़न2)14 किग्रा 19 किग्रा 25 किग्रा 28 किग्रा 24,5/31,5 किग्रा 25,5 / 34 किग्रा 36,5 किग्रा |
|
रैक स्पेस 13U (वॉल माउंट) 21U 25U 31U 38U 43U 47U 14U (फ्लोर माउंट) निर्माण |
| सामग्री जस्ती स्टील 0,7 मिमी मोटाई, स्व-असर निर्माण |
|
फ़िनिश स्टील फ़िनिश (पेंट नहीं किया गया) काले रंग का पाउडर लेपित, RAL 9005 |
|
शीर्ष नॉकआउट 5x PG21 5x पीजी28 |
| रैक स्थापना चौड़ाई 23 इंच |
| समायोज्य पैर समायोज्य पैर, कैबिनेट को आसानी से समतल करने के लिए। |
| कैबिनेट ग्राउंडिंग कैबिनेट ग्राउंडिंग दो M6 ग्राउंडिंग पॉइंट के माध्यम से प्रदान की जाती है। |
|
टूलबॉक्स कैबिनेट बैटरी शेल्फ के नीचे स्थित टूलबॉक्स सुविधा के साथ आता है;इसमें कानों को उठाना, दीवार को ठीक करना शामिल है कोष्ठक और अन्य आवश्यकताएं |
| वजन क्षमता कैबिनेट की अधिकतम वजन क्षमता 1350 किलोग्राम प्रति कैबिनेट है। |
| फ्रंट कवर विकल्प |
|
दरवाजा पूरी तरह से निकला हुआ दरवाजा, कैबिनेट के बाईं या दाईं ओर टिका हुआ है, जो दो तालों के साथ 150 डिग्री खोलने की अनुमति देता है स्थापना के दौरान अच्छी पहुंच के लिए |
| बैटरी कवर आसानी से डिटैचेबल बैटरी सेक्शन कवर |
| फ्रंट पैनल विभिन्न वेंटेड और ब्लाइंड फ्रंट सेक्शन पैनल |
| विविध विकल्प |
| 19 इंच की माउंटिंग रेल 23 से 19 इंच की माउंटिंग रेल विभिन्न लंबाई में |
| समर्थन शेल्फ उपकरण समर्थन शेल्फ |
|
बैटरी शेल्फ बैटरी शेल्फ प्रति कैबिनेट पांच (5) बैटरी अलमारियों के अधिकतम विन्यास के साथ बैटरी की एक स्ट्रिंग रखने के लिए अधिकतम भार भार 270 किग्रा प्रति बैटरी शेल्फ |
| भूकंपीय विकल्प वैकल्पिक ऐड-ऑन किट के साथ जोन 4 भूकंपीय आवश्यकताओं को पूरा करता है |
| डिजाइन मानक |
| सुरक्षा IEC 60950-1:2005, EN 60950-l:2006+सभी:2009 |
| परिवहन ETSI EN 300-019-2 |
|
प्रवेश संरक्षण IP20 जब उचित पैनल स्थापित होते हैं |
|
आदेश की जानकारी बिजली व्यवस्था के साथ Cxxxxxx.nnnn कैबिनेट 1 (निर्माता या कस्टम प्रोजेक्ट के माध्यम से ऑर्डर करने के लिए) डी डोर कैबिनेट की गहराई में अतिरिक्त 28 मिमी जोड़ता है। 2) दरवाजे, सामने के कवर और विकल्पों को छोड़कर। |
| डॉक्टर 900241.DS3 一 Rev6 विनिर्देश बिना सूचना के परिवर्तन के अधीन हैं |
