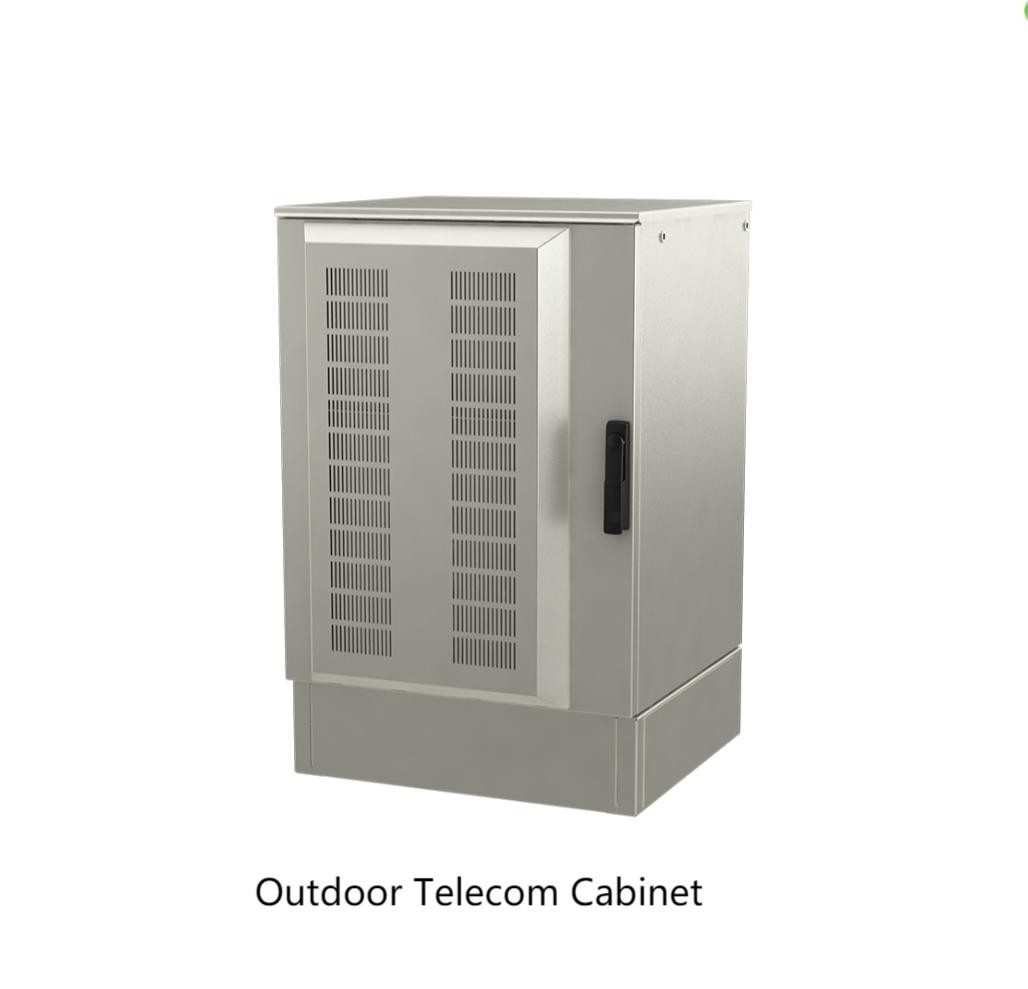

Eltek आउटडोर एनक्लोजर टाइप 2 टेलीकम्युनिकेशन कैबिनेट: आउटडोर डीसी टेलीकॉम पावर सिस्टम के लिए एक मजबूत समाधान
Eltek का टाइप 2 आउटडोर कैबिनेट एक बहुमुखी और अनुकूलनीय प्लेटफ़ॉर्म है जिसे अनुप्रयोगों की एक विस्तृत श्रृंखला को पूरा करने के लिए डिज़ाइन किया गया है। यह बिजली प्रणालियों, बैटरियों और टेलीकॉम/औद्योगिक उपकरणों को एक मजबूत और टिकाऊ बाड़े में सहजता से एकीकृत करता है, जो इसे विभिन्न आउटडोर परिनियोजन परिदृश्यों के लिए एक आदर्श विकल्प बनाता है।
मुख्य विशेषताएं:
19-इंच उपकरण स्थान: कैबिनेट 19-इंच रैक-माउंटेड उपकरणों को समायोजित करने के लिए पर्याप्त जगह प्रदान करता है, जो दूरसंचार और औद्योगिक उपकरणों की एक विस्तृत श्रृंखला के साथ संगतता सुनिश्चित करता है।
वैकल्पिक थर्मल इन्सुलेशन: बेहतर पर्यावरणीय सुरक्षा के लिए, कैबिनेट को वैकल्पिक थर्मल इन्सुलेशन से सुसज्जित किया जा सकता है, जो चरम मौसम की स्थिति में भी इष्टतम आंतरिक तापमान बनाए रखने में मदद करता है।
डीसी पावर और बैटरी बैकअप: विशेष रूप से डीसी टेलीकॉम पावर सिस्टम के लिए डिज़ाइन किया गया, कैबिनेट में बैटरी बैकअप के प्रावधान शामिल हैं, जो आउटेज या उतार-चढ़ाव के दौरान निर्बाध बिजली आपूर्ति सुनिश्चित करता है।
एल्यूमीनियम निर्माण: कैबिनेट उच्च गुणवत्ता वाले एल्यूमीनियम से बना है, जो आसान स्थापना और परिवहन के लिए उत्कृष्ट स्थायित्व, संक्षारण प्रतिरोध और हल्के गुण प्रदान करता है।
डोर-माउंटेड थर्मल प्रबंधन: कुशल थर्मल प्रबंधन डोर-माउंटेड समाधानों के माध्यम से प्राप्त किया जाता है, जिसमें पंखे, फिल्टर या एयर कंडीशनर शामिल हो सकते हैं, जो एप्लिकेशन की विशिष्ट आवश्यकताओं पर निर्भर करता है।
उपलब्ध विकल्प:
कूलिंग समाधान: अपनी पर्यावरणीय और परिचालन आवश्यकताओं के अनुरूप पंखे, फिल्टर या एयर कंडीशनर सहित कूलिंग विकल्पों की एक श्रृंखला में से चुनें।
माउंटिंग विकल्प: कैबिनेट को फर्श, दीवार या पोल पर लगाया जा सकता है, जो स्थापना और परिनियोजन में लचीलापन प्रदान करता है।
डीआईएन रेल एसी वितरण के लिए 3यू सेक्शन: अतिरिक्त सुविधा के लिए, कैबिनेट में डीआईएन रेल एसी वितरण के लिए विशेष रूप से डिज़ाइन किया गया 3यू सेक्शन शामिल है, जो एसी पावर सिस्टम के आसान एकीकरण की सुविधा प्रदान करता है।
अनुप्रयोग:
Eltek आउटडोर एनक्लोजर टाइप 2 टेलीकम्युनिकेशन कैबिनेट विभिन्न प्रकार के अनुप्रयोगों के लिए उपयुक्त है, जिनमें शामिल हैं:
रेडियो एक्सेस नेटवर्क (2जी/3जी/4जी/एलटीई/वाईमैक्स): बेस स्टेशनों और अन्य रेडियो एक्सेस उपकरणों के लिए विश्वसनीय बिजली और सुरक्षा प्रदान करना।
ऑप्टिकल नेटवर्क: आउटडोर वातावरण में ऑप्टिकल ट्रांसमिशन सिस्टम की अखंडता और प्रदर्शन सुनिश्चित करना।
केबल टीवी: दूरस्थ या चुनौतीपूर्ण स्थानों में केबल टीवी बुनियादी ढांचे के परिनियोजन का समर्थन करना।
डीएसएल: ब्रॉडबैंड एक्सेस के लिए आउटडोर कैबिनेट में डीएसएल उपकरणों की स्थापना की सुविधा प्रदान करना।
एससीएडीए: औद्योगिक और उपयोगिता अनुप्रयोगों में पर्यवेक्षी नियंत्रण और डेटा अधिग्रहण प्रणालियों के लिए एक मजबूत बाड़ा प्रदान करना।
रेल और मेट्रो: विश्वसनीय बिजली और संचार बुनियादी ढांचे के लिए रेल और मेट्रो सिस्टम की सख्त आवश्यकताओं को पूरा करना।
पावर डिस्ट्रीब्यूशन: आउटडोर सेटिंग्स में पावर डिस्ट्रीब्यूशन उपकरणों के लिए एक सुरक्षित और कुशल बाड़े के रूप में सेवा करना।
| मॉडल | 15यू | 22यू | ||
| भौतिक विनिर्देश | ||||
| बाहरी ऊंचाई | 743 मिमी (29,3”) 1047,5 मिमी (41,2”) | |||
| बाहरी चौड़ाई | 586 मिमी (23,1”) 586 मिमी (23,1”) | |||
| बाहरी गहराई * | 543 मिमी (21,4”) 543 मिमी (21,4”) | |||
| शुद्ध वजन* | 20 किलो (44,lib) 24 किलो (52,9lbs) | |||
| उपयोगी माउंटिंग ऊंचाई | 12यू (533 मिमी / 21,0”) 19यू (844 मिमी / 33”) | |||
| * जानकारी में थर्मल प्रबंधन विकल्प शामिल नहीं है | ||||
| थर्मल प्रबंधन विकल्प! | ||||
|
पंखे और फिल्टर समाधान - शीतलन क्षमता (AT=10°C पर) - पंखे का विनिर्देश - पंखे की गति नियंत्रण - फिल्टर विनिर्देश - भौतिक जानकारी |
700W 48Vdc / 76W / IP44 तापमान विनियमित प्रोग्रेसिव डंप फिल्टर; 0,1m2. फिल्टर क्लास F5 (EN 779) कैबिनेट की गहराई में 53 मिमी (2,1”) जोड़ता है, कैबिनेट के वजन में 8,4 किलो (18.5lbs) जोड़ता है। |
|||
|
एयर कंडीशनिंग यूनिट (एसी संचालित) - शीतलन क्षमता (35C/35C पर) - हीटिंग क्षमता - बिजली इनपुट - भौतिक जानकारी |
50Hz पर 570W / 60Hz पर 645W 500W अंतर्निहित 230Vac +/-10%, 50/60HZ कैबिनेट की गहराई में 263 मिमी (10,4”) जोड़ता है, कैबिनेट के वजन में 28,4 किलो (62,6lbs) जोड़ता है। |
|||
|
एयर कंडीशनिंग यूनिट (डीसी संचालित) - शीतलन क्षमता (35C/35C पर) - हीटिंग क्षमता - बिजली इनपुट - भौतिक जानकारी |
520W 500W अंतर्निहित 48Vdc नाममात्र (46Vdc - 56Vdc) कैबिनेट की गहराई में 212 मिमी (8,3”) जोड़ता है, कैबिनेट के वजन में 23 किलो (50,7lbs) जोड़ता है। |
|||
| सभी मॉडल | ||||
| निर्माण विनिर्देश | ||||
|
त्वचा सामग्री फ्रेम सामग्री पाउडर-कोट पेंट इन्सुलेशन |
1,5 मिमी (0,06") मोटी एल्यूमीनियम (हल्का, संक्षारण प्रतिरोधी) गैल्वेनाइज्ड स्टील आउटडोर पॉलिएस्टर हल्का ग्रे RAL 7035 कोटिंग क्लोज्ड सेल इन्सुलेशन (वैकल्पिक) |
|||
| रेल माउंटिंग पैटर्न | केज नट्स के लिए छेदों के साथ ईआईए मानक | |||
| ओरिएंटेशन | 19” माउंट | |||
| दरवाजे के विनिर्देश | ||||
| कुंडी | दो बिंदु कुंडी, वैकल्पिक यूरो लॉक सिलेंडर के साथ | |||
| गास्केट | आउटडोर उपयोग के लिए यूएल रेटेड | |||
| डोर स्टॉप / डोर स्टे | रखरखाव के दौरान दरवाजे को पकड़ने के लिए विंड लैच (120°) | |||
| विविध विनिर्देश और विकल्प | ||||
| केबल ग्रंथियां | lx FL21 कट आउट के माध्यम से बॉटम केबल एक्सेस | विभिन्न विकल्प उपलब्ध हैं | ||
| बैटरी ट्रे |
19” ट्रे(एस) अंतरिक्ष (डब्ल्यू x डी): 448,5 मिमी x 398 मिमी (17,6” x 15,6”) अधिकतम। 150 किलो (330 एलबीएस) वजन भार |
प्रत्येक ट्रे का वजन 2,1 किलो (4,6lbs) होता है | ||
| ग्राउंड बार | 19 में 4xM6 इंसर्टnरेल्स, बाएं/दाएं | |||
| हीटर | वैकल्पिक 500W | किट का वजन 1,3 किलो (2,9lbs) है | ||
| प्लिंथ |
वैकल्पिक 152 मिमी (6”) उच्च प्लिंथ। फुट प्रिंट (डब्ल्यू x डी): 579 मिमी x 517 मिमी (22,8” x 20,4”) |
वजन 7,6 किलो (16,7lbs) | ||
| माउंटिंग ब्रैकेट |
स्टेनलेस स्टील की दीवार या पोल पोल का व्यास 0 60-115 मिमी अधिकतम 200Kg (441 lbs) वजन भार |
वजन 11 किलो (24,2lbs) | ||
| लिफ्टिंग इयर्स | 4 अलग करने योग्य शीट मेटल इयर्स 4x M8 बोल्ट से जुड़े | |||
| पैकेजिंग जानकारी | लकड़ी के फूस पर एक सीधी स्थिति में शिपमेंट किया जाता है | वजन 7 किलो (15,4lbs) | ||
| डिजाइन मानक | ||||
| विद्युत | आईईसी 60950, यूएल 60950*, कैन सीएसए-सी22.2 नंबर 60950-1-03 (स्थापित उपकरण पर निर्भर करता है) | |||
| ईएमसी | ईटीएसआई एन 300 386 वी.एल.3.1, एन 61000-6-3, एन 61000-6-2 | |||
| पर्यावरण | ईटीएस 300 019, इनग्रेस प्रोटेक्शन: एन 60529 आईपी55 | |||
| Doc234747.DS3-revl0 | बिना किसी सूचना के विनिर्देश परिवर्तन के अधीन हैं | |||
