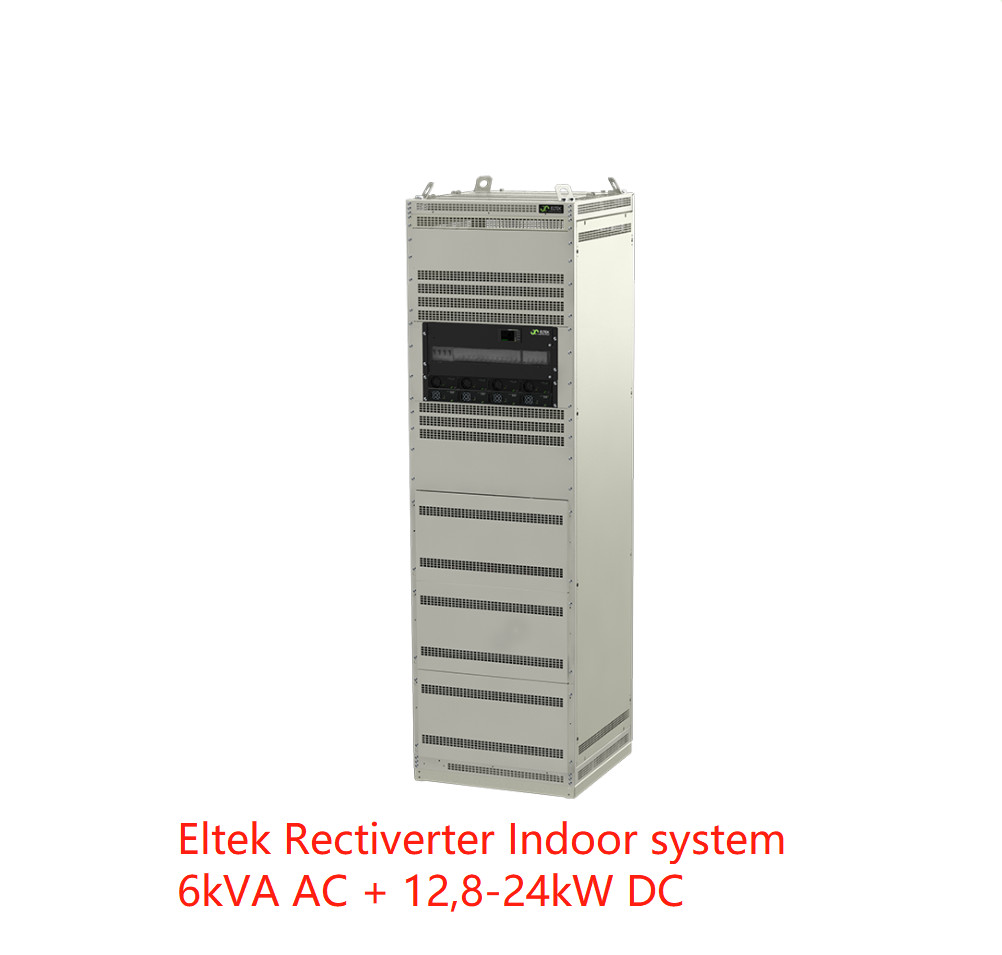

Eltek रेक्टीवर्टर इंडोर कैबिनेट सिस्टम 6 kVA AC + 12,8-24 kW DC AC/DC इनपुट के साथ (CTEJ0843.4000 CTEJ0843.4001)
Eltek रेक्टीवर्टर इंडोर कैबिनेट सिस्टम 6 kVA AC + 12,8-24 kW DC AC/DC इनपुट के साथ (CTEJ0843.4000 CTEJ0843.4001)
रेक्टीवर्टर इनडोर सिस्टम एसी और डीसी दोनों को एक सामान्य इकाई में जोड़ता है। साथ ही यह 230 वैक लोड के लिए एसी बैकअप पावर और डीसी लोड और बैटरी चार्जिंग के लिए 48 वीडीसी पावर प्रदान करता है।
इसे IP20-21 के सुरक्षा वर्ग के लिए डिज़ाइन किया गया है।कुल DC आउटपुट को 24kW DC लोड तक कॉन्फ़िगर किया जा सकता है जहाँ AC लोड की सीमा अधिकतम 6kVA पर सेट है।
पैरामीटर:
| रेक्टीवर्टर इंडोर सिस्टम | |||||||
| मॉडल / आदेश देने की जानकारी 6kVA+12,8 kW DC | 6kVA+16,8 kW DC | 6kVA+ 16,0 kW DC | 6kVA+24,0 kW DC | ||||
| भाग संख्या CTEJ0843.4000 | सीटीईजे0843.4001 | CTE20843R1.4000 | CTE30843R1.4000 | ||||
| एसी आउटपुट डेटा | |||||||
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य सीमा) | 230 वीएसी/ 200 - 240 वीएसी | ||||||
| आवृत्ति (डिफ़ॉल्ट इन्वर्टर मोड) | 50 हर्ट्ज (अनुकूली) | ||||||
| आवृत्ति (सेट-सक्षम इन्वर्टर मोड) | 50 हर्ट्ज, 60 हर्ट्ज या अंतिम सिंक 50/60 हर्ट्ज (अनुकूली) | ||||||
| अधिकतम शक्ति (निरंतर / अधिभार (<15s)) | 4800 डब्ल्यू (6000 वीए) / 8000 वीए | ||||||
|
वर्तमान अधिकतम (निरंतर / अधिभार (<15s)) |
26एआरएमएस/ 34,8एआरएमएस | ||||||
| वर्तमान (अधिकतम) त्वरित यात्रा (20ms) | 120A (6 x नाममात्र) | ||||||
| होल्ड अप (वोल्टेज डिप्स) (बैटरी पर स्विच करने से पहले) | > 5 एमएस @ 4800W लोड | ||||||
| टीएचडी | <1.5% प्रतिरोधक भार पर | ||||||
| आउटपुट विशेषताएं | एल और एन में फ्यूज, हॉट प्लग करने योग्य | ||||||
| डीसी आउटपुट डेटा | |||||||
| वोल्टेज (डिफ़ॉल्ट) / (समायोज्य सीमा) | 53.5 वीडीसी/ 43 - 58 वीडीसी | ||||||
| पावर (अधिकतम @nominal इनपुट) 12,8 kW1) | 16,8 किलोवाट1) | 16.0 किलोवाट1) | 24,0 किलोवाट1) | ||||
| वर्तमान (अधिकतम @Vबाहर48 वीडीसी) 267 ए1) | 350 ए1) | 333 ए1) | 500 ए1) | ||||
| समय पकड़ो, अधिकतम उत्पादन शक्ति | > 10ms;वीबाहर> 41 वीडीसी | ||||||
| आउटपुट विशेषताएं | शॉर्ट सर्किट प्रूफ, ओवर वोल्टेज शटडाउन | ||||||
| इनपुट डेटा | |||||||
| एसी मेन्स इनपुट वोल्टेज (3 फेज वाई) | 400 वीएसी | ||||||
| वृद्धि संरक्षण | ओवीपी कक्षा 2 | ||||||
| एसी चालू/चरण (नाममात्र आउटपुट वोल्टेज पर) (प्रकार के आधार पर) 28-58 एआरएमएस 3) | |||||||
| फ़्रीक्वेंसी (डिफ़ॉल्ट: सिंक रेंज) | 47-53 हर्ट्ज | ||||||
| आवृत्ति (सेट-सक्षम: सिंक रेंज) | 47-53 हर्ट्ज, 57-63 हर्ट्ज या दोनों (अनुकूली) | ||||||
| पावर फैक्टर / THD | > 0.99 50% लोड या अधिक / <3.5% पर | ||||||
|
डीसी वोल्टेज नाममात्र / विस्तारित सीमा (संख्या .) अधिभार)2) |
45 - 58 वीडीसी/ 40 - 45 वीडीसी | ||||||
| डीसी करंट (अधिकतम) | 128 ए / 180 ए अधिभार के दौरान (15 एस) | ||||||
|
इनपुट सुविधाएँ |
एल और एन में फ्यूज, हॉट प्लग करने योग्य, वैरिस्टर, हॉट प्लग करने योग्य एसी इनपुट व्यक्तिगत स्क्रू टर्मिनल एल के लिए 10 मिमी 21, ली2,ली3,एन एंड पीई बैटरी ब्रेकर (प्लग-इन प्रकार), एलवीबीडी डिफ़ॉल्ट |
||||||
| लोड वितरण 6kVA+12,8kW DC | 6kVA+16,8kW डीसी | 6kVA+16,0 kW DC | 6kVA+24,0 kW DC | ||||
| एलवीएलडी | 300 ए | ||||||
| 1 पोल एसी वितरण (एमसीबी पर एल कनेक्शन) | 2*2ए, 4*6ए, 4*10ए सी | 2*6ए, 2*10ए सी | |||||
| -48 वीडीसीवितरण (प्राथमिकता भार) 4*10A,4*16A,4*32A,4*63A | 4*10A,2*16A,4*32A,4*63A | 4*10A,4*16A,4*32A,4*63A | 4*10A,4*16A,6*32A,6*63A | ||||
| -48 वीडीसीवितरण (कोई प्राथमिकता भार नहीं) | 2*10ए, 2*16ए, 2*32ए, 2*63ए | 2*10ए,2*16ए,3*32ए,3*63ए | |||||
| बैटरी ब्रेकर | 3*100 ए, डी (प्लग-इन) | 3*200 ए, डी (प्लग-इन) | |||||
| अन्य विशिष्टता | |||||||
| नियंत्रण और निगरानी (Smartpack2 डेटाशीट देखें) | स्मार्टपैक एस पैनल माउंट | स्मार्टपैक 2 | |||||
| दक्षता>96% (मुख्य मोड (एसी/एसी और एसी/डीसी)),>94% (इन्वर्टर मोड (डीसी/एसी)) | |||||||
| ऑपरेटिंग तापमान -40 से +55 डिग्री सेल्सियस (-40 से +131 डिग्री फारेनहाइट), आर्द्रता 5 - 95% आरएच गैर-संघनक | |||||||
| भंडारण तापमान -40 से +85 डिग्री सेल्सियस (-40 से +185 डिग्री फारेनहाइट), आर्द्रता 0 - 99% आरएच गैर-संघनक | |||||||
| आयाम [WxDxH] / वजन 600 x 600x 2000मिमी (23,7 x 23,7 x 78,8") / 150 किग्रा (551 पाउंड) | |||||||
| संरक्षण वर्ग आईपी 20 | |||||||
| डिजाइन मानक | |||||||
| विद्युत सुरक्षा EN 60950-1, EN 62040-1 UPS सुरक्षा | |||||||
|
ईएमसी ईटीएसआई एन 300 386 वी.1.6.1, एफसीसी सीएफआर 47 भाग 15 एन 61000-6-1 /-2/-3/-4 |
|||||||
| पर्यावरण ETSI EN 300 019: 2-1 (कक्षा 1.2), 2-2 (कक्षा 2.3) और 2-3 (कक्षा 3.2) RoHS (2011/65/EU) और WEEE (2002/96/EC) के अनुरूप | |||||||
|
1) एसी लोड की प्राथमिकता है।ज्यादा से ज्यादाउपलब्धडीसी आउटपुट पावर और करंट निर्भर है तत्काल एसी लोड और एसी इनपुट वोल्टेज पर;यानी फुल एसी पावर पर अधिकतम 10,9 kW/18,9 kW और 230V . के लिए नाममात्र इनपुटएसी. 2) 40 - 45 वीडीसी: कम प्रदर्शन - एसी आउटपुट पर कोई पावर बूस्ट और बढ़ा हुआ वोल्टेज टीएचडी नहीं |
3) यदि DC वोल्टेज को 43V से नीचे खींचा जाता है तो इनपुट करंट इस स्तर से ऊपर बढ़ सकता है | ||||||

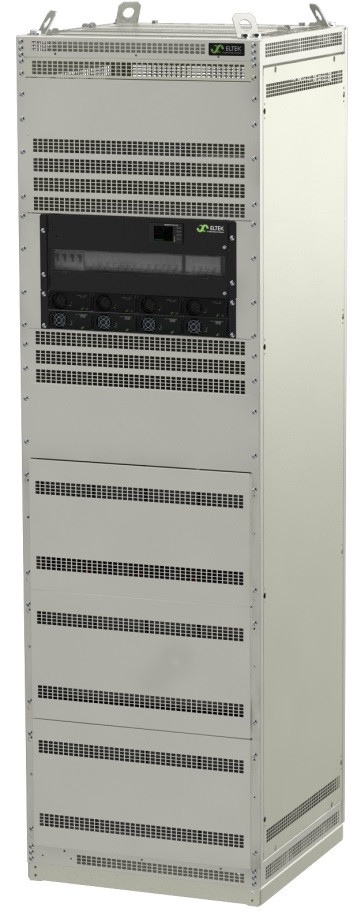

* एक कैबिनेट में एसी और डीसी फ़ीड के साथ इनडोर रेक्टीवर्टर कैबिनेट
योजनाबद्ध वैकल्पिक 1
योजनाबद्ध वैकल्पिक 2
योजनाबद्ध वैकल्पिक 3
