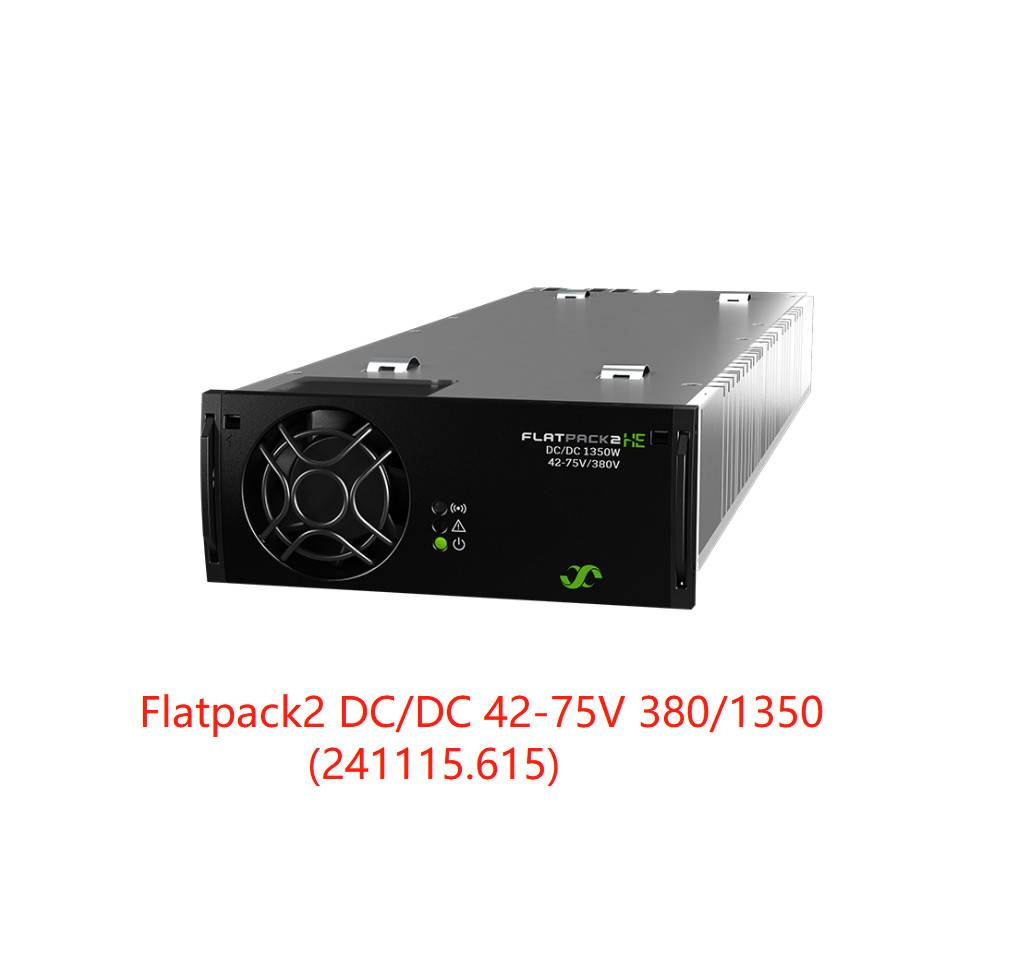

EltekFlatpack2 DC/DC कनवर्टर फ्लैटपैक2 DC/DC 42-75/380 1350 (241115.615)
यह फ्लैटपैक2 DC/DC कनवर्टर मुख्य 48V या 60V बैटरी बैंक से एक माध्यमिक 310-400 Vdc आउटपुट प्रदान करता है। यह ग्रिड के बिना छोटे दूरस्थ साइटों पर बैटरी द्वारा समर्थित ऊर्जा के उच्च कुशल संचरण की अनुमति देता है।
गैल्वेनिक रूप से अलग CAN बस को एक आपूर्ति करने वाले Eltek पावर सिस्टम के नियंत्रण प्रणाली से जोड़ा जा सकता है, जिससे DC/DC कन्वर्टर्स की निगरानी और नियंत्रण एक अलग नियंत्रक जोड़े बिना किया जा सकता है।
एल वाइड इनपुट रेंज
एल आउटपुट पर OR-ing सुरक्षा बूस्ट मोड हाई एफिशिएंसी वोल्टेज कीइंग नियंत्रण प्रणाली में निर्बाध रूप से एकीकृत
| मॉडल | DC/DC 42-75/380 1350 |
| भाग संख्या | 241115.615 |
| इनपुट डेटा | |
| वोल्टेज रेंज | 42 - 75 VDC (शटडाउन < 39VDC) |
| करंट (अधिकतम) | 38 ADC (बूस्ट के दौरान 62 ADC) |
| सुरक्षा | नकारात्मक में फ्यूज |
| आउटपुट डेटा | |
| वोल्टेज (डिफ़ॉल्ट) | 400 VDC |
| वोल्टेज (समायोज्य रेंज) | 310 - 400 VDC |
|
पावर कंटीन्यूअस (अधिकतम) पावर बूस्ट 15s / 10min रिकवरी निरंतर पावर लिमिट |
1350 W |
| करंट (अधिकतम) | |
| करंट बूस्ट 15s / 10min रिकवरी | 4.5 A |
| (अधिकतम) | 7.5 A |
| निरंतर करंट लिमिट | VOUT < 300VDC |
| स्टैटिक वोल्टेज रेगुलेशन (0 - 100% लोड) | ±0.5% |
| रिपल, 20MHz बैंडविड्थ | < 1000 mVpp |
| डायनामिक वोल्टेज रेगुलेशन | ±5.0% 10-90% या 90-10% लोड भिन्नता के लिए, विनियमन समय < 30ms |
| सुरक्षा |
शॉर्ट सर्किट प्रूफ, यदि VOUT शटडाउन हो जाता है < 300 VDC for 5s (पुनः आरंभ करने के लिए पावर साइकिल), OR-ing डायोड, उच्च तापमान सुरक्षा, हॉट प्लग-इन इनरश करंट लिमिटिंग, चयनात्मक ओवर |
| अन्य विशिष्टताएँ | |
| दक्षता | 94.5 % तक |
| अलगाव |
0.71 kVDC - चेसिस के लिए इनपुट 0.71 kVDC - CAN/अलार्म से चेसिस |
| अलार्म: लाल एलईडी |
कम और उच्च इनपुट वोल्टेज शटडाउन, उच्च और निम्न तापमान शटडाउन, कनवर्टर |
| चेतावनी: पीला एलईडी | पावर डेरेट मोड में कनवर्टर, रिमोट आउटपुट करंट लिमिट सक्रिय, इनपुट वोल्टेज रेंज से बाहर, ओवरवॉल्टेज पर फ्लैशिंग, नियंत्रक के साथ CAN संचार का नुकसान |
| सामान्य संचालन: हरा एलईडी | |
|
अलार्म रिले (NC) |
अलार्म पर बंद होता है (जैसा कि ऊपर निर्दिष्ट है) और आपूर्ति वोल्टेज गायब है। [अधिकतम 75 VDC / 100 mA] |
| MTBF (Telcordia SR-332 Issue I method III (a)) |
|
| ऑपरेटिंग तापमान | -40 से +75°C (-40 से +167°F), आर्द्रता 5 - 95% RH गैर-संघनक |
| 55°C (131°F) से ऊपर तापमान कम करना | 1350W से 800W @ 75°C (167°F) |
| भंडारण तापमान | -40 से +85°C (-40 से +185°F), आर्द्रता 0 - 99% RH गैर-संघनक |
| आयाम[WxHxD] / वजन | 109 x 41.5 x 327mm (4.25 x 1.69 x 13”) / < 1.95 kg (4.3 lbs) |
| डिजाइन मानक | |
| विद्युत सुरक्षा | UL 60950-1:2011, EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| EMC |
ETSI EN 300 386 v1.6.1, FCC CFR 47 Part 15:2013 |
| पर्यावरण |
ETSI EN 300 019: 2-1 (Class 1.2), 2-2 (Class 2.3) & 2-3 (Class 3.2) |
समाधान
हम चीन के अंदर और बाहर दूरसंचार कंपनियों के लिए साइट सर्वेक्षण, ग्राहक के अनुरोध के अनुसार पेशेवर योजना का प्रस्ताव, तकनीकी सहायता और रखरखाव सेवा सहित एक संपूर्ण समाधान प्रदान करते हैं। हमारे पास एक सक्षम टीम और दुनिया भर में विश्वसनीय भागीदारों का एक नेटवर्क है।
अक्सर पूछे जाने वाले प्रश्न:
1. आप गुणवत्ता को कैसे नियंत्रित करते हैं?
ए: शिपमेंट से पहले सभी उत्पादों को उत्पाद की गुणवत्ता सुनिश्चित करने के लिए उपयोग परिदृश्यों, लोड और पूर्ण लोड और वर्तमान साझाकरण परीक्षण का अनुकरण किया जाता है।
2. आपकी न्यूनतम आदेश मात्रा क्या है?
ए: कोई न्यूनतम आदेश मात्रा नहीं है, और एक भी किया जा सकता है। एकमात्र अंतर कीमत और कार्यक्रम है।
3. क्या आप अपनी कंपनी का परिचय दे सकते हैं?
ए: मुझे बहुत सम्मान मिला। मैं आपको हमारी कंपनी की जानकारी का अधिक व्यापक और प्रत्यक्ष परिचय देने के लिए बाद में कंपनी का परिचय दस्तावेज भेजूंगा।
4. आपकी कंपनी के क्या फायदे हैं?
ए: पर्याप्त इन्वेंट्री, और आपूर्ति की बाद की नवीनीकरण की गारंटी, ग्राहकों की विभिन्न आवश्यकताओं के अनुसार प्रदान की गई लचीली, विभिन्न समाधान प्रदान करना।
5. क्या मैं नमूने भेज सकता हूँ? मुझे कीमत के साथ रिपोर्ट करें?
ए: आप नमूने भेज सकते हैं, नमूने बड़े गौरव के अधीन हैं, और माल ढुलाई आपको वहन करने की आवश्यकता है।
6. आपकी कंपनी गुणवत्ता की समस्या से कैसे निपटती है?
ए: हमारी कंपनी लगभग 10 वर्षों से इस उद्योग में काम कर रही है। इसकी पहले से ही एक निश्चित प्रतिष्ठा है। हम इसका सावधानीपूर्वक विश्लेषण करेंगे। यदि यह वास्तव में हमारी गुणवत्ता की समस्या है, तो आप निश्चिंत रहें कि यह अनुबंध समझौते के अनुसार काम करेगा और आपको कभी भी बाद में चिंता करने की अनुमति नहीं देगा, हमारी सेवा टीम आपकी सेवा करने में प्रसन्न होगी।
7 डब्ल्यूक्या एकबोut गुणवत्ता?
ए: नए पैकेज के साथ 100% मूल। हम यह सुनिश्चित करने के लिए पोस्ट करने से पहले प्रत्येक आइटम का परीक्षण करेंगे कि प्रत्येक आइटम अच्छी गुणवत्ता का है।
8 एचओडब्ल्यू कई महीने गारंटी के लिए?
ए: 1 साल की गुणवत्ता गारंटी
9 किसी भी घटिया गुणवत्ता वाले सामान से कैसे निपटें?
ए: गारंटी समय के भीतर किसी भी खराब गुणवत्ता वाले उत्पादों के लिए पोस्ट शुल्क के हमारे शुल्क के साथ सामान पोस्ट किया जा सकता है।
